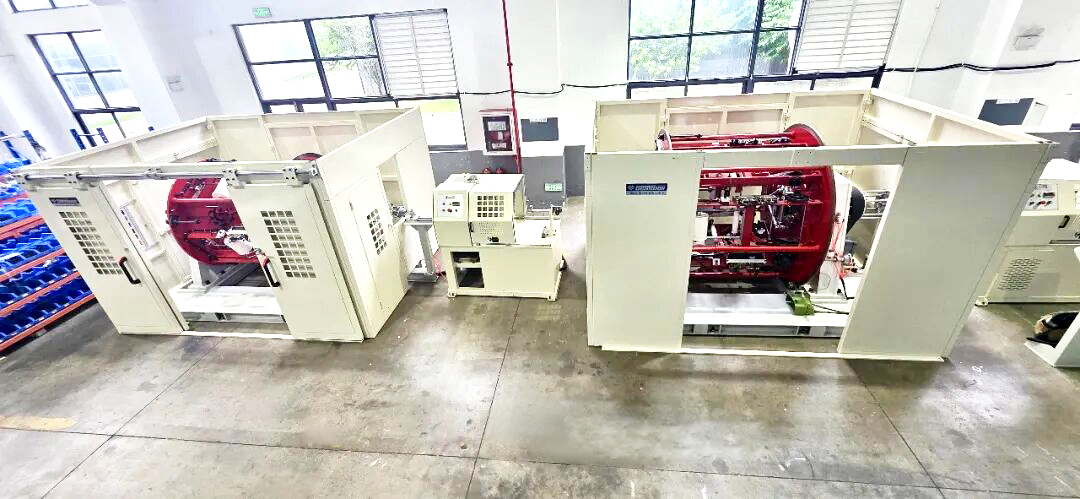

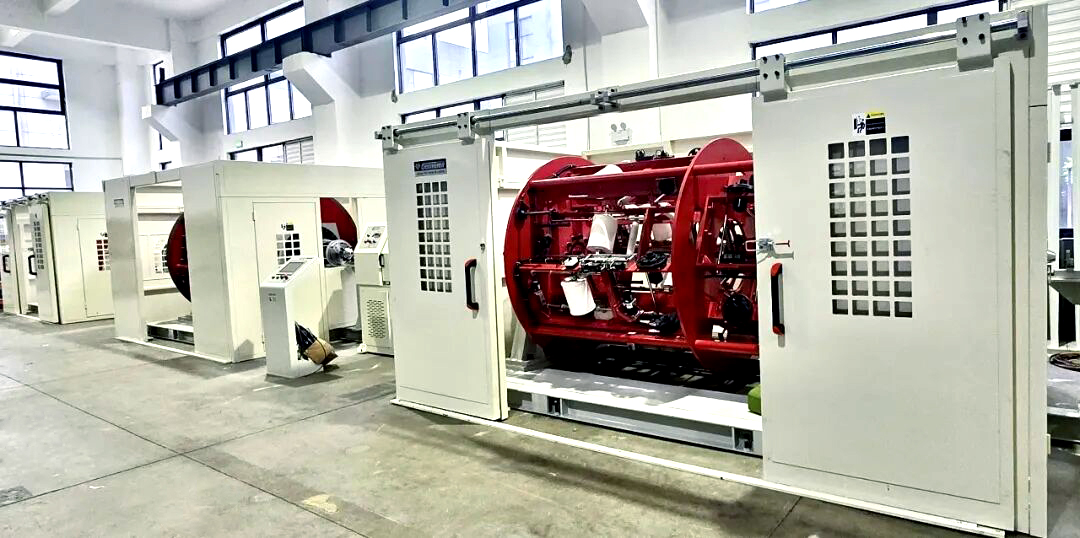

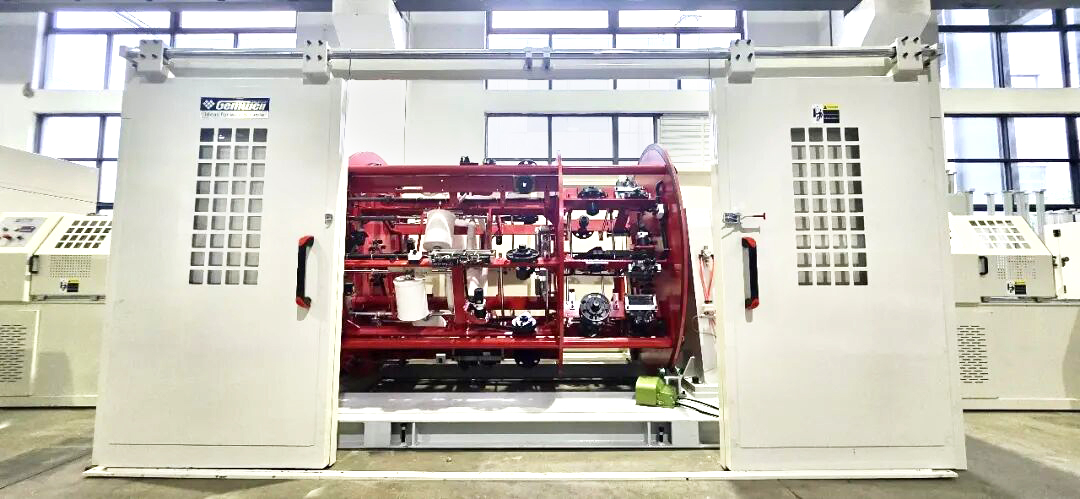

Nagy sebességű párhuzamos táplálású bolygósodró és kábelező gép

Az adatközpontok, az AI nagysebességű szerverösszeköttetések, az 5G és a nagy adatátviteli alkalmazások nagysebességű adatátviteli követelményeinek kielégítése érdekében speciális mesterséges intelligencia nagysebességű, párhuzamos páros planetáris sodródó gépet fejlesztettünk ki. Ezt a gépet több pár lapos jelkábel (például QSFP és SFP típusú) sodrására tervezték. Speciálisan kialakított sodrási kúp/shuttle mechanizmussal rendelkezik, amely megakadályozza, hogy a lapos kábelek elcsavarodjanak vagy elforduljanak a sodrási folyamat során, ezáltal biztosítva a tartósságot és megelőzve a fáradtság meghibásodását nagy sűrűségű adatközponti kábelezési környezetben. Személyre szabott testreszabást kínálunk a különféle ügyfelek igényeinek kielégítésére; hardver tekintetében az ügyfelek különféle gépmodellek és alapelem-márkák közül választhatnak, az elektromos vezérlőrendszerek pedig a gazdaságostól a fejlett konfigurációkig terjedő opciókban állnak rendelkezésre. Mivel a gép ára jelentősen eltér a teljes konfigurációtól függően, a végső költséget elsősorban az ügyfél által választott termékspecifikációs szint határozza meg. Továbbá, mivel ez egy nem szabványos, egyedi gyártású, kis tételekben gyártott termék, a tervezési, gyártási, telepítési és üzembe helyezési ciklus viszonylag hosszú; az ügyfeleknek elegendő átfutási időt kell hagyniuk az időben történő szállítás biztosításához.

AI NAGY SEBESSÉGŰ KÁBEL PÁRHUZAMOS PÁR KÁBEL AKTÍV KIFIZETÉS TÍPUSÚ BOLYGÓVONAL

Termékjellemzők

A 112G/224G PAM4 nagysebességű összeköttetések szigorú jelintegritási követelményeinek teljesítése érdekében az AI számítástechnikai fürtökben és adatközpontokban a nagy sebességű DAC-kábelek (például QSFP-DD és OSFP) gyártói jelentős technikai kihívásokkal néznek szembe, beleértve az impedancia-ingadozásokat, a visszatérési veszteséget és a mechanikai zavarok okozta zavarokat. Ez a speciális sorozatgyártású gép – amelyet párhuzamos érpárú vezetékek nagy sebességű kábelezésére terveztek – ezeket a nagyfrekvenciás átviteli fájdalompontokat kezeli. Alapvető előnyei három kulcsfontosságú területen rejlenek:

1. Dinamikus feszültségszabályozás, amely egyenletes elektromos teljesítményt biztosít: A rendszer precíziós szervo-meghajtású kifizető egységeket használ, hogy állandó dinamikus feszültséget tartson fenn több párhuzamos vezetékpáron a nagy sebességű kábelezés során. A feszültségingadozások minimalizálásával a rendszer hatékonyan megakadályozza a szigetelőréteg mikroszkopikus húzódeformációját, biztosítva, hogy a kész kábel jellegzetes impedanciája és ferdesége szigorúan megfeleljen a nagyfrekvenciás átviteli szabványoknak.

2. Speciális kúpos sodrású sikló, amely kiküszöböli a lapos párok "élelfordulását": A lapos huzalpárok (Twinax) hajlamát arra, hogy sodrás közben megcsavarodjanak vagy rosszul igazodjanak (elforduljanak), a gépet speciálisan kialakított kúpos sodrású siklóval látták el. Ez az alkatrész fokozatos vezetést biztosít a huzalpároknak a sodródási pont előtt, rögzítve helyzetüket, hogy megakadályozza az elfordulást; ez biztosítja az egyenletes feszültségeloszlást a kábelprofilban, és kiküszöböli az éldeformáció okozta fizikai feszültségkoncentrációkat.

3. A kábelezés során fellépő belső szerkezeti feszültség kiküszöbölése: Ez a folyamat növeli a kész kábel hajlítással és fáradással szembeni ellenállását – ez kritikus az adatközpontokban található szűk, nagy sűrűségű útválasztási környezetben –, ezáltal jelentősen meghosszabbítja a fizikai szerkezet élettartamát a hosszú távú működés során.
