Három szervós aktív típusú ragasztógép párhuzamos pár jelvezetékhez Manufacturers

Vissza a listára
Három szervó aktív típusú huzalragasztó gép

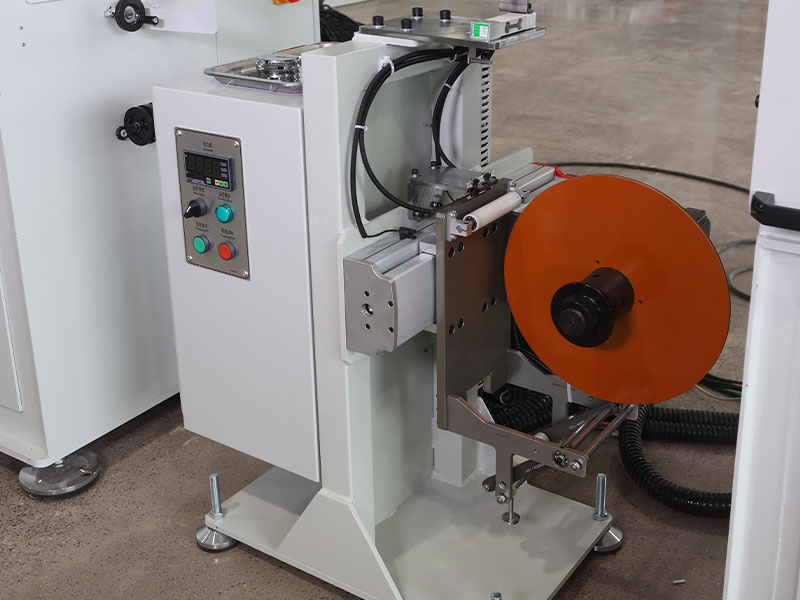

Három szervós aktív típusú ragasztógép párhuzamos pár jelvezetékhez

A Center Rotary Wrapping kulcsfontosságú eljárás az Ethernet port csatlakozó adatátviteli vezetékek huzalgyártási folyamatában. A csomagolóanyagot két szigetelt maghuzal és egy földelő vezeték köré tekerjük párhuzamos szerkezetben egy nagy sebességű szalagozógépen. A tekercselési folyamat stabilitása befolyásolja a kész gyűjtősínvezeték impedanciájának, csillapításának, visszhangvisszaadási veszteségének, áthallásnak és egyéb mutatóinak vizsgálati minősítését. A kiváló teljesítményű csomagológépek nemcsak nagy sebességű, magasabb frekvenciájú átviteli vezetékeket tudnak előállítani, hanem magasabb termelési hozamokat is elérhetnek, így meghatározva a huzalgyártók piaci pozicionálási szintjét és piaci versenyképességét. A GEMWELL 20 évvel ezelőtti megalakulása óta a csomagológépek műszaki kutatására, fejlesztésére és innovációjára összpontosít. Folyamatos fejlesztést és korszerűsítést követően a GEMWELL Three Servos Aktív típusú szalagozógép párhuzamos páros jelvezetékekhez mára számos neves vállalat ideális választásává vált a nagy sebességű jelátviteli vezetékek gyártása terén. A gép specifikációi testreszabhatók. A következő konfiguráció három csomagolófej hagyományos konfigurációja. A felhasználók növelhetik a csomagolófejek számát a különböző kábelgyártási előírásoknak megfelelően. A huzalátmérők sokféleségétől függően a felvevő, kifizető és feszítőgépek specifikációi és típusai is testreszabhatók és módosíthatók.

Vizsgálat +
ELŐTTIV：Három szervó aktív típusú ragasztógép fázisstabil kábelhez
KÖVETKEZŐ：Nincs következő termék
Product Details

ALKATRÉSZEK

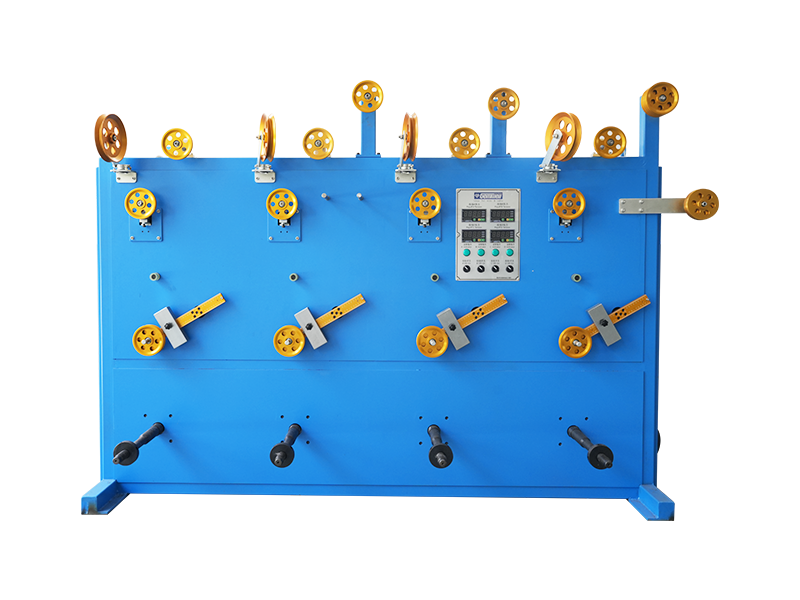

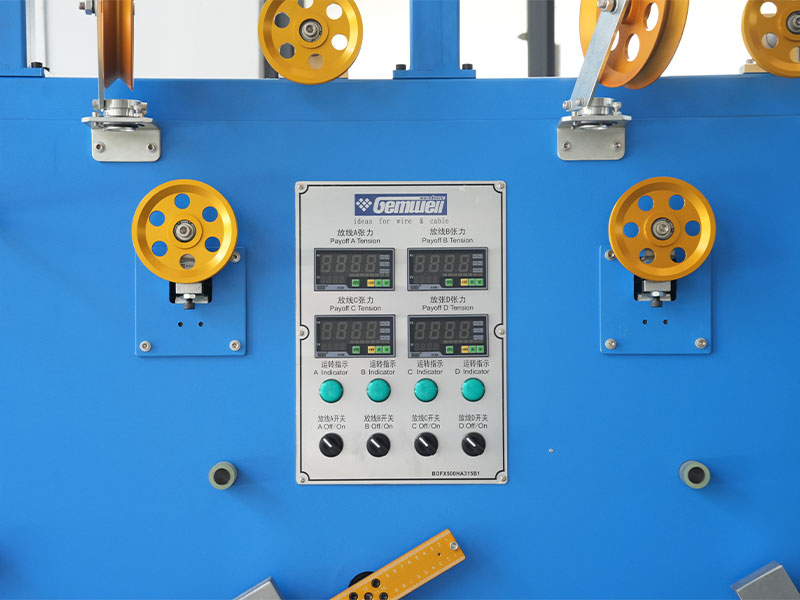

● Ø500 tápvezeték kifizető állvány 2 egység

● Ø300 teljesítményű rézhuzal kifizető állvány 2 db

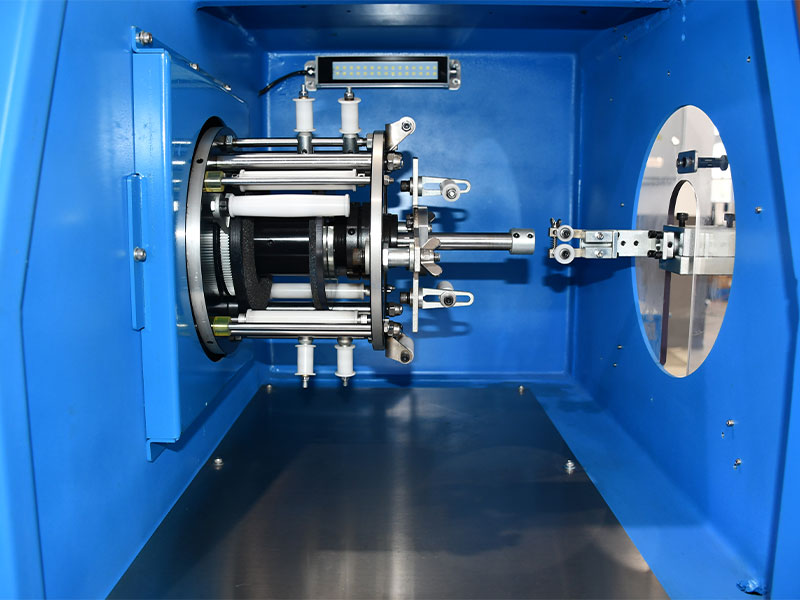

● Három szervós erőfóliázó gép szalagos fej 1 1 db

● Power trailing csomagológép 1 db

● Három szervós erőfóliázó gép szalagos fej 2 1 db

● Három szervó teljesítményfóliázó gép szalagos fej 3 1 db

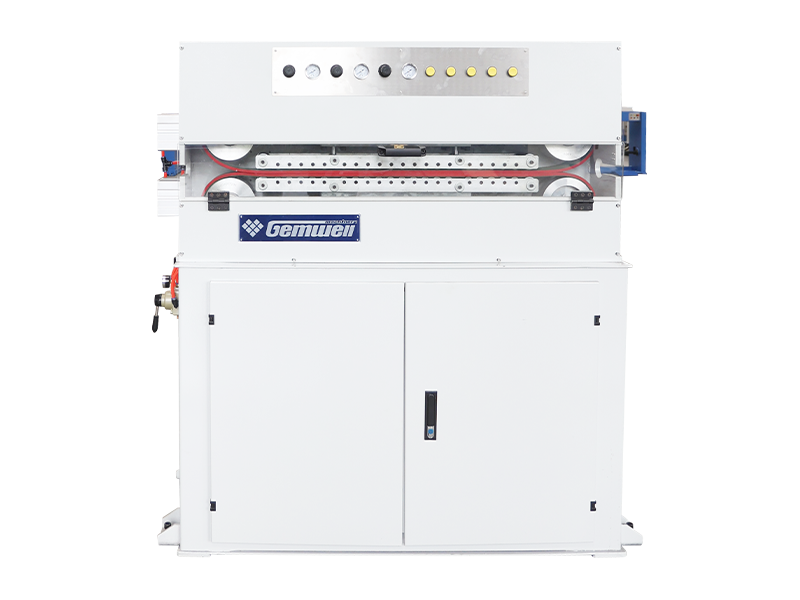

● Teleszkópos sütő 1 db

● Pneumatikus kényszerhűtőcső 1 db

● Ø400 kerék típusú szíj hajtókar 1 db

● Ø500 motoros tengelysor felvevők 1 db

● Átmérő 1 egység

● Tintasugaras nyomtató 1 db

● Vezérlőrendszer 1 db


MŰSZAKI ADATOK

Szerkezet típusa Három szervo mozgásvezérlő aktív típusú állandó feszültségű csomagológép/erőteljesítményű csomagológép (szabadalmi szám: 202122403949.4A)
Megfelelő vezetéktípus Főleg MINI-SAS, QSFP nagysebességű, párhuzamos jelátviteli vonalpárokhoz, adatvonalakhoz, vezérlővezetékekhez, speciális kábelekhez és egyéb huzalcsomagolásokhoz is.
Alkalmazható anyagok AL, MYLAR, RÉZFÓLIA, PTFE stb.
Alkalmazható huzalátmérő Optimális tartomány: Ø0,4-1,5 mm
Termékleírás Optimális tartomány: Ø0,5*1,0-1,6*3,2 mm
Maximális sebesség MAX2500 RPM (terhelés nélkül), a tényleges indítási sebesség a huzalkövetelményeknek megfelelően van beállítva
Vezeték-sebesség tartomány 1-25 m/perc, a sebességtartomány a huzal típusától függően eltérő.
Szalagtekercs külső átmérője Optimális hatótávolság: O.D. Ø180*Magasság 100
Szalag szélessége 1,5-15 mm
Szalagtekercs belső átmérője 30/50.8/76 univerzális
Burkolatszurok 3-30mm, programbeállítás
Feszülési tartomány 1N-30N/100g-3000g
Fő motor teljesítmény 3 kW-os szervomotor
Taping teljesítmény 1,8 kW-os szervo motor
Csomagolószalag feszültsége 1,3 kW-os szervo motor
Felvevő teljesítmény 0,4 kW-os szervo hajtóműves motor
Kifizető teljesítmény 0,4 kW-os hajtóműves motor
Felvevő teljesítmény 0,8KW-os szervomotor nyomaték üzemmódú tekercselés, feszültségmentes táncoló
A tekercselés elmozdulási teljesítménye 0,4 kW-os szervo mozgásvezérlő
Szalag hossza 1 orsó 3 orsó, a drót elvágása nélkül az orsócsere során
Szalagvizsgálat Automatikus leállítás, ha a szalag kimerül és eltörik.
Szalagcsomagoló forma A szalag belső formája a központi vezetékre, a huzalvezető kerék külső formája a szalagtároló csőre van rögzítve. Mindkét forma kihúzható és mozgatható.
Szalagcsomagolás pontossága Hangemelkedési tűrés:± 1%, feszültségtűrés:± 1%.
Átfedési arány 0-80%, programbeállítás
Képletkezelés A digitális gyártás, feszültség, külső átmérő, osztás, S/Z, sortávolság, légnyomás és egyéb adatok tárolhatók a PLC-ben.
Feszültség beállítása A csomagolószalag/kifizető/felvevő/csomagolás feszítőelemei szervomotorok, az SOP folyamat a PLC-ben tárolódik.
Biztonsági védelem Megfelel a CE szabványoknak, a hőmérséklet/rezgés/zaj/nyomás automatikus érzékelésével és előrejelzésével.




TERMÉK JELLEMZŐI

● Magas termelékenység: A forgó test statikusan kiegyensúlyozott és dinamikusan kiegyensúlyozott tesztelés és korrekció céljából. Futás közben a gépnek kicsi a rezgése és halk a hangja. Az orsó nem termel hőt hosszan tartó, folyamatos nagy sebességű működés közben. Magas termelési hatékonysággal és költséghatékonysággal rendelkezik.

● Stabil feszültség: Három szervomotor biztosít energiát a forgó keret, a szalaganyag tálca és a feszítőtánc mozgásának pontos szabályozásához.

Különböző befolyásoló tényezők, mint például az anyagorsó vagy a betét átmérőjének változása és a szélellenállás, megszűnnek, ami stabil feszültséget eredményez.

● Pontos hangmagasság: Ha a fő hajtótengelyt tekintjük mozgási viszonyítási alapnak, a fő hajtótengely és az egyes forgó keretek szervo mozgásvezérlőt alkalmaznak a precíz, egymásba reteszelő mozgásvezérléshez, így bármilyen sebességnél pontos tekercselési osztás érhető el.

● Munkaerő-megtakarítás: Mindegyik csomagolófej huzalbemeneti végén egy szorítószerkezet van felszerelve. A szorítóerő a huzal sérülése nélkül állítható; a huzal fordított irányban visszahúzható; Konfigurációs mód kezelése, az SOP-képlet egy kattintással történő lekérése, egy kattintással történő indítás előkészítése és egy kattintással történő indítás; Leállítás és leállítás, ha a szalag eltörik/elkészült/kimért, intelligens vezérlés, munkaerőt takarít meg.

● Alacsony meghibásodási arány: nincs gyűjtőgyűrű, nincs szénkefe, kivéve a szalagvezető henger kopó alkatrészeinek rendszeres cseréjét, alacsony meghibásodási arány.

● Könnyű karbantartás: Profinet buszvezérlés, gyors jelátvitel, alacsony interferencia, távoli hibaérzékelő kábel. A hibaelhárítás és a karbantartás elérhető, függetlenül attól, hogy a gép a világ bármely országában van-e, ha van kommunikációs hálózat, akkor gyors távkarbantartási szolgáltatásokat lehet nyújtani.
