Három szervó aktív típusú ragasztógép új energiájú adatkábelhez Manufacturers

Vissza a listára
Három szervó aktív típusú huzalragasztó gép

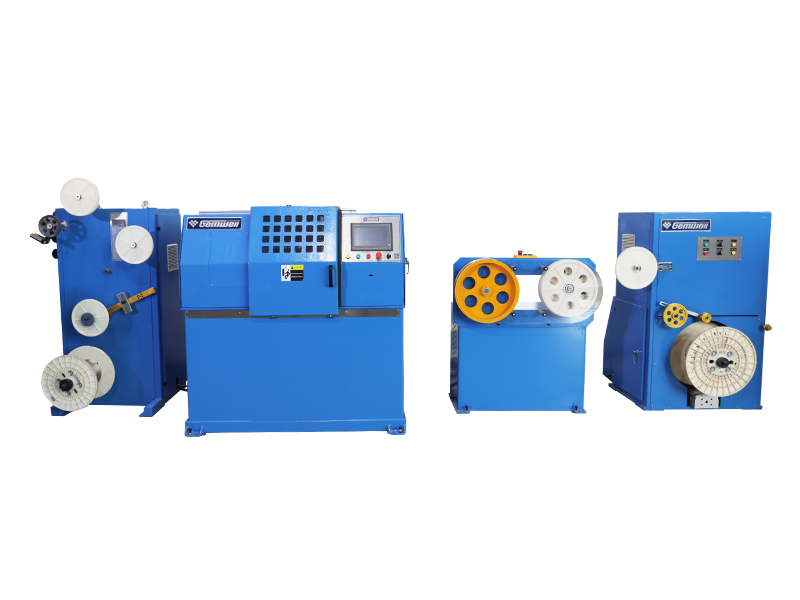

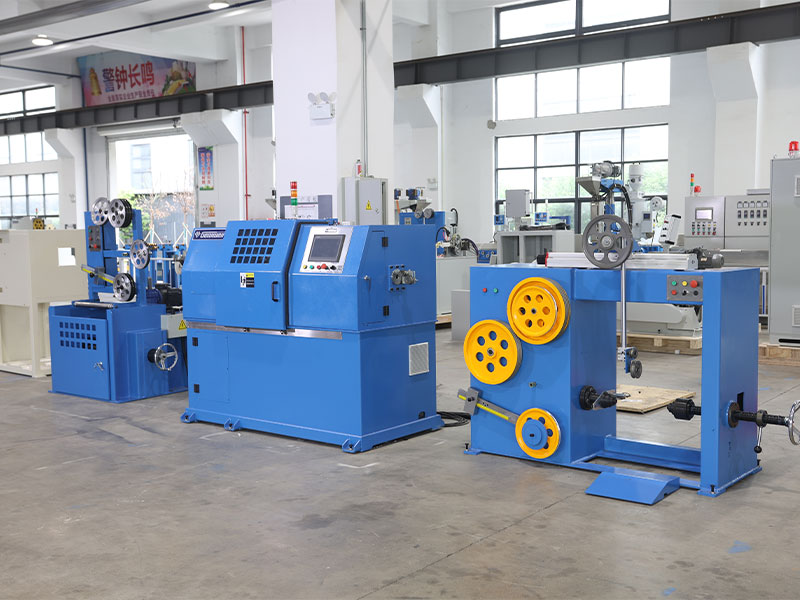

Három szervó aktív típusú ragasztógép új energiájú adatkábelhez

Az elmúlt években erőteljesen fejlesztették az új energetikai járműveket, aminek köszönhetően jelentősen megnőtt az autókban található elektronikai eszközök aránya. Ez a trend lehetővé tette további funkciók hozzáadását, mint például a motorvezérlés, az ABS-rendszerek, a biztonsági légzsákok, az AI-intelligencia és a multimédiás elektronika, ezáltal növelve az autók biztonságát, kényelmét, intelligenciáját, energiahatékonyságát, megbízhatóságát és kényelmét, miközben csökkenti a károsanyag-kibocsátást. Erre a tendenciára válaszul egyre nagyobb követelményeket támasztanak a buszrendszerrel szemben a megbízható kommunikációs adatátvitel biztosítására a különféle vezérlőegységek között. Különösen a buszrendszereken, például a Controller Area Network (CAN) vagy a FlexRay-en keresztül vezérelt rendszerek biztonsága kulcsfontosságú, és meg kell felelniük a magas elektromágneses kompatibilitási előírásoknak. A jelek fő hordozójaként az autóipari adatátviteli vezetékek nagyobb teljesítményt igényelnek: gyorsabb adatátviteli sebességet, determinisztikus késleltetést és hibatűrést. Az autóipari adatvezetékek csavart érpárú szalagos struktúrát alkalmaznak, amely gyors adatátviteli sebességet tesz lehetővé (CAN busz: 1 Mbit/s; FlexRay busz: 10 Mbit/s), determinisztikus késleltetéssel és nagy megbízhatósággal. Az autóipari adatvezetékek árnyékolóanyagának vastagsága és keménysége miatt a tekercselési folyamat végrehajtása kihívást jelent, ezért stabil és kívánatos teljesítményű csomagológép használatára van szükség. Több mint 20 éves saját gyártási tapasztalatával a GEMWELL a csomagológépek fejlesztésére és innovációjára összpontosít. A folyamatos fejlesztésnek és korszerűsítésnek köszönhetően a GEMWELL három szervós aktív típusú ragasztógép új energiájú Cata kábelekhez jobb választássá vált számos jó hírű vállalat számára az új energia-adatvezeték-iparban. A következő konfiguráció egy szalagfejes szabványos beállításra vonatkozik, a felhasználók a különböző folyamatok alapján növelhetik a csomagolófejek számát. A felszedő, kifizető és hajtókar specifikációi és típusai is testreszabhatók a különböző huzalátmérő követelményeknek megfelelően.

Vizsgálat +
ELŐTTIV：Három szervó aktív típusú ragasztógép ultrafinom huzalhoz
KÖVETKEZŐ：Három szervó aktív típusú ragasztógép fázisstabil kábelhez
Product Details

ALKATRÉSZEK

● Ø630 teljesítménykifizető állvány 1 db
● Feszítőállvány 1 db
● Három szervó teljesítményfóliázó gép szalagos fej 1 db
● Ø400 dupla kerék hajtókar 1 db
● Ø630 felszedőgép 1 db
● Vezérlőrendszer 1 db


MŰSZAKI ADATOK

Szerkezet típusa Három szervo mozgásvezérlő aktív típusú állandó feszültségű csomagológép/erőteljesítményű csomagológép (szabadalmi szám: 202122403949.4A)
Megfelelő vezetéktípus Főleg új energetikai autóipari huzal-adatvonalakban használják, vezérlővezetékekhez, speciális kábelekhez és egyéb kör alakú huzalcsomagoló és csomagolószalagokhoz is.
Alkalmazható anyagok AL, MYLAR, RÉZFÓLIA, PTFE, PI stb.
Alkalmazható huzalátmérő Optimális tartomány: Ø0,8-4mm
Termékleírás Optimális tartomány: Ø1,0-5 mm
Maximális sebesség MAX2000 RPM (terhelés nélkül), a tényleges indítási sebesség a huzalkövetelményeknek megfelelően van beállítva
Vezeték-sebesség tartomány 1-15 m/perc, a sebességtartomány a huzal típusától függően eltérő.
Szalagtekercs külső átmérője A tekercselt forgatható lemez és axiális típushoz egyaránt használható, O.D. Ø300*Magasság 120
Szalag szélessége 3-30 mm
Szalagtekercs belső átmérője 50.8/76 univerzális
Burkolatszurok 1-30mm, programbeállítás
Feszülési tartomány 0,5N-30N/500g-10000g
Fő motor teljesítmény 3 kW-os szervomotor
Taping teljesítmény 1,8 kW-os szervo motor
Csomagolószalag feszültsége 1,8 kW-os szervo motor
Felvevő teljesítmény 0,4 kW-os szervo hajtóműves motor
Kifizető teljesítmény 0,75 kW-os hajtóműves motor
Felvevő teljesítmény 1.3KW szervomotor nyomaték módú tekercselés, feszültségmentes táncoló
A tekercselés elmozdulási teljesítménye 0,4 kW-os szervo mozgásvezérlő
Szalag hossza 400mm, a drót elvágása nélkül orsócserekor
Szalagvizsgálat Automatikus leállítás, ha a szalag kimerül és eltörik.
Szalagcsomagoló forma A szalag belső formája a központi vezetékre, a huzalvezető kerék külső formája a szalagtároló csőre van rögzítve. Mindkét forma kihúzható és mozgatható.
Szalagcsomagolás pontossága Hangemelkedési tűrés:± 1%, feszültségtűrés:± 1%.
Átfedési arány 0-80%, programbeállítás
Képletkezelés A digitális gyártás, feszültség, külső átmérő, osztás, S/Z, sortávolság, légnyomás és egyéb adatok tárolhatók a PLC-ben.
Feszültség beállítása A csomagolószalag/kifizető/felvevő/csomagolás feszítőelemei szervomotorok, az SOP folyamat a PLC-ben tárolódik.
Biztonsági védelem Megfelel a CE szabványoknak, a hőmérséklet/rezgés/zaj/nyomás automatikus érzékelésével és előrejelzésével.




TERMÉK JELLEMZŐI

● Magas termelékenység: A forgó test statikusan kiegyensúlyozott és dinamikusan kiegyensúlyozott tesztelés és korrekció céljából. Futás közben a gépnek kicsi a rezgése és halk a hangja. Az orsó nem termel hőt hosszan tartó, folyamatos nagy sebességű működés közben. Magas termelési hatékonysággal és költséghatékonysággal rendelkezik.

● Stabil feszültség: Három szervomotor biztosít energiát a forgó keret, a szalaganyag tálca és a feszítőtánc mozgásának pontos szabályozásához.

Különféle befolyásoló tényezők, mint például az anyaorsó vagy a betét átmérőjének változása és a szélellenállás, megszűnnek, ami stabil feszültséget eredményez.

● Pontos hangmagasság: Ha a fő hajtótengelyt tekintjük mozgási viszonyítási alapnak, a fő hajtótengely és az egyes forgó keretek szervo mozgásvezérlőt alkalmaznak a precíz, egymásba reteszelő mozgásvezérléshez, így bármilyen sebességnél pontos tekercselési osztás érhető el.

● Munkaerő-megtakarítás: Mindegyik csomagolófej huzalbemeneti végén egy szorítószerkezet van felszerelve. A szorítóerő a huzal sérülése nélkül állítható; a huzal fordított irányban visszahúzható; Konfigurációs mód kezelése, az SOP-képlet egy kattintással történő lekérése, egy kattintással történő indítás előkészítése és egy kattintással történő indítás; Leállítás és leállítás, ha a szalag eltörik/elkészült/kimért, intelligens vezérlés, munkaerőt takarít meg.

● Alacsony meghibásodási arány: nincs gyűjtőgyűrű, nincs szénkefe, kivéve a kopó alkatrészek rendszeres cseréjét - a szalagvezető görgőt, alacsony meghibásodási arány.

● Könnyű karbantartás: Profinet buszvezérlés, gyors jelátvitel, alacsony interferencia, távoli hibaérzékelő kábel. A hibaelhárítás és a karbantartás elérhető, függetlenül attól, hogy a gép a világ bármely országában van, ha van kommunikációs hálózat, akkor gyors távoli karbantartási szolgáltatások is biztosíthatók.
