Három szervó aktív típusú ragasztógép ultrafinom huzalhoz Manufacturers

Vissza a listára
Három szervó aktív típusú huzalragasztó gép

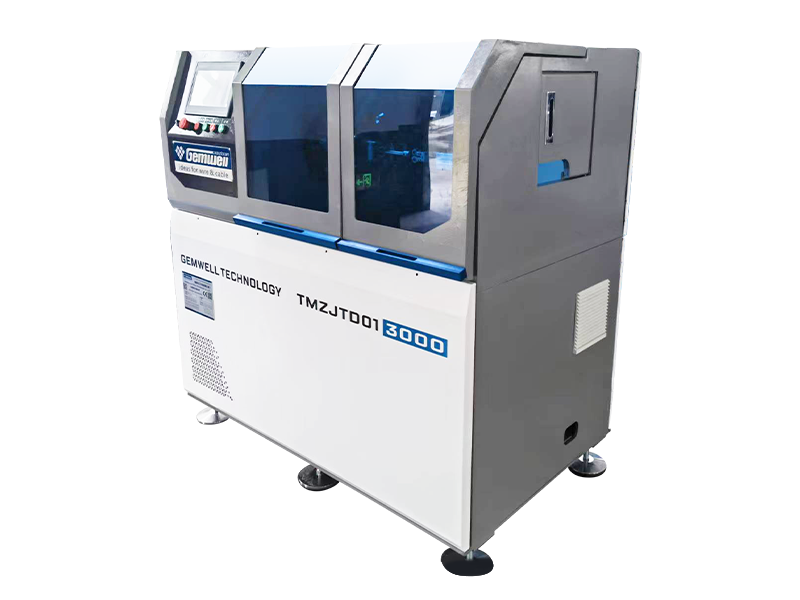

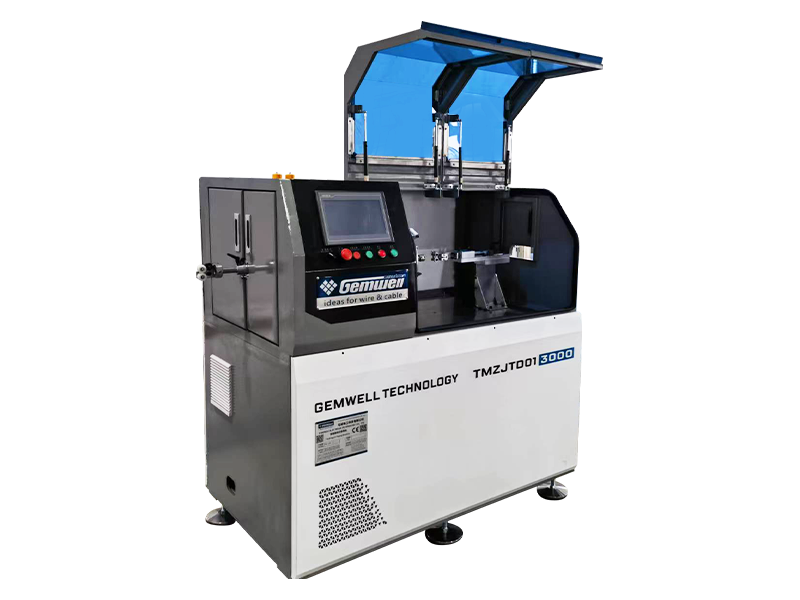

Három szervó aktív típusú ragasztógép ultrafinom huzalhoz

Az ultrafinom vezetékeket különféle területeken használják, mint például mobiltelefonok, laptopok, iPadek, orvosi, katonai, űrhajózási, mikro-koaxiális vezetékek stb. Az AWG36 vagy annál magasabb specifikációjú vezetékek kis vezetékátmérővel, alacsony szakítószilárdsággal és keskeny csomagolóanyag-szélességgel rendelkeznek. A tekercsgyártás során és a szalaganyagnak a vezetőanyag külső felületére történő feltekerésekor a tekercselési folyamat rendkívül alacsony tekercselési feszültséget igényel. A kábel impedancia, csillapítás, visszatérési veszteség és néhány egyéb vizsgálati index minősítésében nagymértékben hozzájárul a szalagosztás, a szalag feszültségének, a maghuzal feszességének stabilitása. A kívánatos teljesítményű csomagológépek nemcsak kiváló minőségű Ultra-Fine huzalt tudnak előállítani, hanem magasabb termelési hozamokat is elérhetnek, így meghatározva a huzalgyártók piaci pozicionálási szintjét és piaci versenyképességét. Az elmúlt 20 évben a GEMWELL a csomagológépek kutatásának és innovációjának elkötelezettje volt. A folyamatos fejlesztések és korszerűsítések révén a GEMWELL Three Servos Active Type szalagozógép ultrafinom huzalokhoz jobb választássá vált a hagyományos csomagológép-modellek és -folyamatok helyettesítésére. A következő konfiguráció két szalagfejes szabványos beállításra vonatkozik. A felhasználók növelhetik vagy csökkenthetik a csomagolófejek számát a különböző kábelgyártási folyamatoknak megfelelően. A felvevő, a kifizető és a hajtókar specifikációi és típusai szintén testreszabhatók és módosíthatók a különböző huzalátmérő-előírásoknak megfelelően.

Vizsgálat +
ELŐTTIV：Nincs korábbi termék
KÖVETKEZŐ：Három szervó aktív típusú ragasztógép új energiájú adatkábelhez
Product Details

ALKATRÉSZEK

● Ø300 teljesítmény kifizető állvány 1 db
● Feszítőállvány 1 db

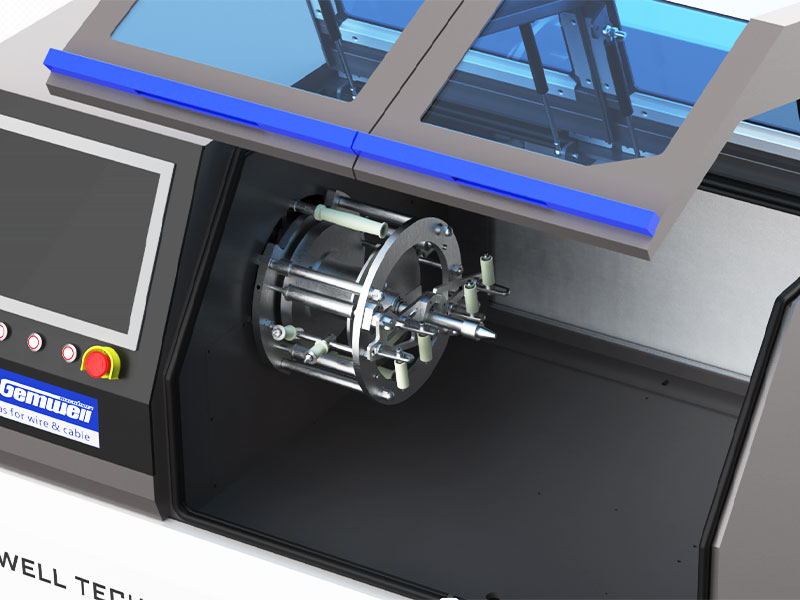

● Három szervós erőfóliázó gép szalagos fej 1 1 db
● Három szervós erőfóliázó gép szalagos fej 2 1 db
● Ø300 kerék típusú szíj hajtókar 1 db
● Spark Tester 1 db
● Ø300 tengelyes felszedőgép 1 db
● Vezérlőrendszer 1 db


MŰSZAKI ADATOK

Szerkezet típusa Három szervo mozgásvezérlő aktív típusú állandó feszültségű csomagológép/erőteljesítményű csomagológép (szabadalmi szám: 202122403949.4A)
Megfelelő vezetéktípus Alkalmas nagy sebességű távvezetékekhez, koaxiális vezetékekhez, vezérlővezetékekhez, speciális kábelekhez és egyéb kör alakú huzaltekercselő és csomagolószalagokhoz.
Alkalmazható anyagok AL, MYLAR, RÉZFÓLIA, PTFE stb.
Alkalmazható huzalátmérő Optimális tartomány: Ø0,2-1,5 mm
Termékleírás Optimális tartomány: Ø0,3-2,0 mm
Maximális sebesség MAX2500 RPM (terhelés nélkül), a tényleges indítási sebesség a vezeték követelményei szerint van beállítva
Vezeték sebességtartománya 0,5-10 m/perc, a sebességtartomány a huzal típusától függően eltérő.
Szalagtekercs külső átmérője Optimális tartomány: Ø100*100
Szalag szélessége 1,5-15 mm
Szalagtekercs belső átmérője 25.4
Burkolatszurok 0,5-10mm, programbeállítás
Feszülési tartomány 0,5N-30N/50g-3000g
Fő motor teljesítmény 1,8 kW-os szervomotor
Taping teljesítmény 1,3 kW-os szervo motor
Csomagolószalag feszültsége 0,4 kW-os szervo motor
Felvevő teljesítmény 400 kerékszíj típusú hajtómű, 0,4 kW-os szervo hajtóműves motor
Kifizető teljesítmény 0,4 kW-os hajtóműves motor
Felvevő teljesítmény 0,8 kW-os szervo motor
A tekercselés elmozdulási teljesítménye 0,4 kW-os szervo mozgásvezérlő
Szalag hossza 300 mm, a drót elvágása nélkül orsócserekor
Szalagvizsgálat Automatikus leállítás, ha a szalag kimerül és eltörik.
Szalagcsomagoló forma A szalag belső formája a központi vezetékre, a huzalvezető kerék külső formája a szalagtároló csőre van rögzítve. Mindkét forma kihúzható és mozgatható.
Szalagcsomagolás pontossága Hangemelkedési tűrés:± 1%, feszültségtűrés:± 1%.
Átfedési arány 0-80%, programbeállítás
Képletkezelés A digitális gyártás, feszültség, külső átmérő, osztás, S/Z, sortávolság, légnyomás és egyéb adatok tárolhatók a PLC-ben.
Feszültség beállítása A csomagolószalag/kifizető/felvevő/csomagolás feszítőelemei szervomotorok, az SOP folyamat a PLC-ben tárolódik.
Biztonsági védelem Megfelel a CE szabványnak, a hőmérséklet/rezgés/zaj/nyomás automatikus érzékelésével és előrejelzésével.




TERMÉK JELLEMZŐI

● Magas termelékenység: A forgó test statikusan kiegyensúlyozott és dinamikusan kiegyensúlyozott tesztelés és korrekció céljából. Futás közben a gépnek kicsi a rezgése és halk a hangja. Az orsó nem termel hőt hosszan tartó, folyamatos nagy sebességű működés közben. Magas termelési hatékonysággal és költséghatékonysággal rendelkezik.

● Stabil feszültség: Három szervomotor biztosít energiát a forgó keret, a szalaganyag tálca és a feszítőtánc mozgásának pontos szabályozásához.

Különféle befolyásoló tényezők, mint például az anyaorsó vagy a betét átmérőjének változása és a szélellenállás, megszűnnek, ami stabil feszültséget eredményez.

● Pontos hangmagasság: Ha a fő hajtótengelyt tekintjük mozgási viszonyítási alapnak, a fő hajtótengely és az egyes forgó keretek szervo mozgásvezérlőt alkalmaznak a precíz, egymásba reteszelő mozgásvezérléshez, így bármilyen sebességnél pontos tekercselési osztás érhető el.

● Munkaerő-megtakarítás: Mindegyik csomagolófej huzalbemeneti végén egy szorítószerkezet van felszerelve. A szorítóerő a huzal sérülése nélkül állítható; a huzal fordított irányban visszahúzható; Konfigurációs mód kezelése, az SOP-képlet egy kattintással történő lekérése, egy kattintással történő indítás előkészítése és egy kattintással történő indítás; Leállítás és leállítás, ha a szalag eltörik/elkészült/kimért, intelligens vezérlés, munkaerőt takarít meg.

● Alacsony meghibásodási arány: nincs gyűjtőgyűrű, nincs szénkefe, kivéve a kopó alkatrészek rendszeres cseréjét - a szalagvezető görgőt, alacsony meghibásodási arány.

● Könnyű karbantartás: Profinet buszvezérlés, gyors jelátvitel, alacsony interferencia, távoli hibaérzékelő kábel. A hibaelhárítás és a karbantartás elérhető, függetlenül attól, hogy a gép a világ bármely országában van, ha van kommunikációs hálózat, akkor gyors távoli karbantartási szolgáltatások is biztosíthatók.
