Szervo Spit Active típusú huzalragasztó gép

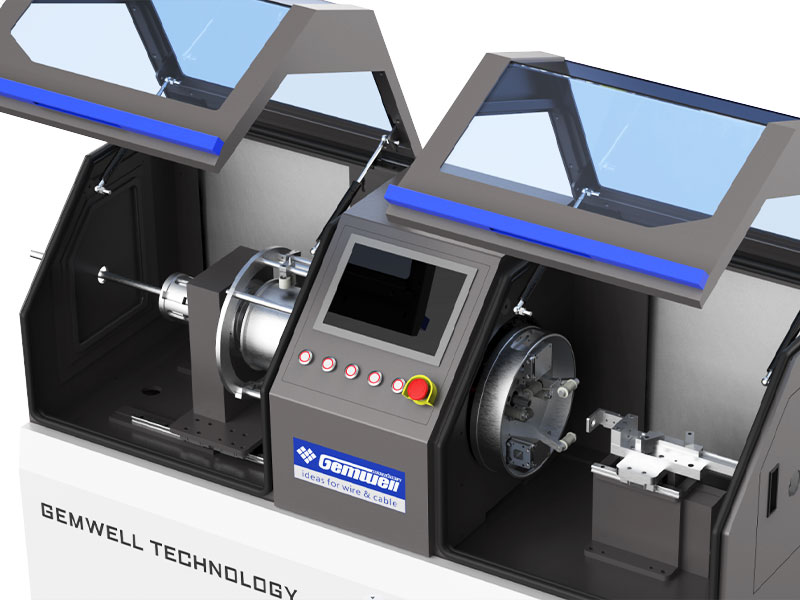

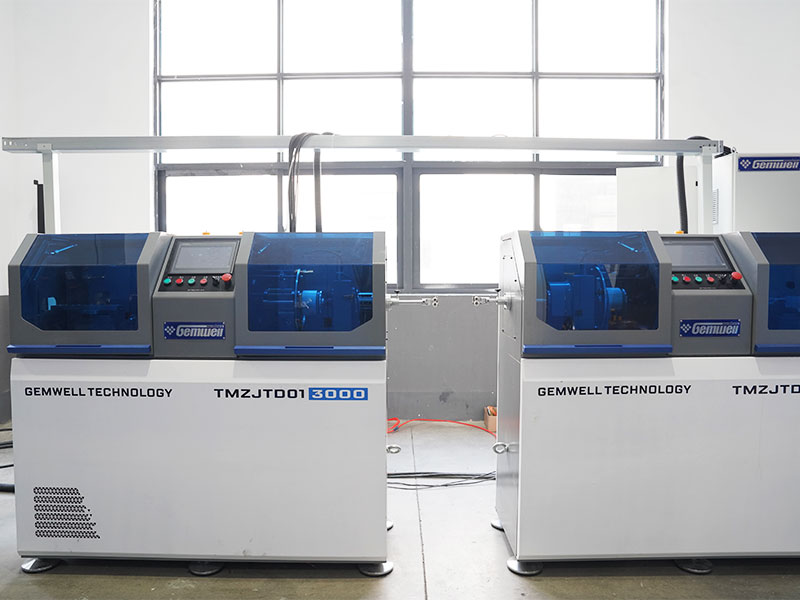

Szervo Spit Active típusú ragasztógép ultrafinom huzalhoz

Az ultrafinom vezetékeket különféle területeken használják, mint például mobiltelefonok, laptopok, iPadek, orvosi, katonai, űrhajózási, mikro-koaxiális vonalak stb. Az AWG36 vagy annál magasabb specifikációjú vezetékek kis vezetékátmérővel, alacsony szakítószilárdsággal és szűk csomagolóanyag-szélességgel rendelkeznek. A tekercsgyártás során és a szalaganyagnak a vezetőanyag külső felületére történő feltekerésekor a tekercselési folyamat rendkívül alacsony tekercselési feszültséget igényel. A kábel impedancia, csillapítás, visszatérési veszteség és néhány egyéb vizsgálati index minősítésében nagymértékben hozzájárul a szalag osztásemelkedésének, a szalag feszültségének, a maghuzal feszességének stabilitása. A kiváló teljesítményű csomagológépekkel nem csak kiváló minőségű Ultra-Fine huzalt lehet készíteni, hanem magasabb termelési hozamokat is elérni, így meghatározva a huzalgyártók piaci pozicionálási szintjét és piaci versenyképességét. Az elmúlt 20 évben a GEMWELL a csomagológépek kutatásának és innovációjának elkötelezettje volt. A folyamatos fejlesztések és korszerűsítések révén a GEMWELL Servo Spit Active Type szalagozógép ultrafinom huzalhoz jobb választássá vált a hagyományos csomagológép-modellek és -folyamatok helyettesítésére. A következő konfiguráció két szalagfejes szabványos beállításra vonatkozik. A felhasználók növelhetik vagy csökkenthetik a csomagolófejek számát a különböző kábelgyártási folyamatoknak megfelelően. A felvevő, kifizető és hajtókar specifikációi és típusai szintén testreszabhatók és módosíthatók a különböző huzalátmérő-előírásoknak megfelelően.

Érdeklődés +
ELŐZŐ:Nincs előző termék
KÖVETKEZŐ:Szervo Spit Active Type szalagozó gép párhuzamos pár jelvezetékhez
Termék Részletek

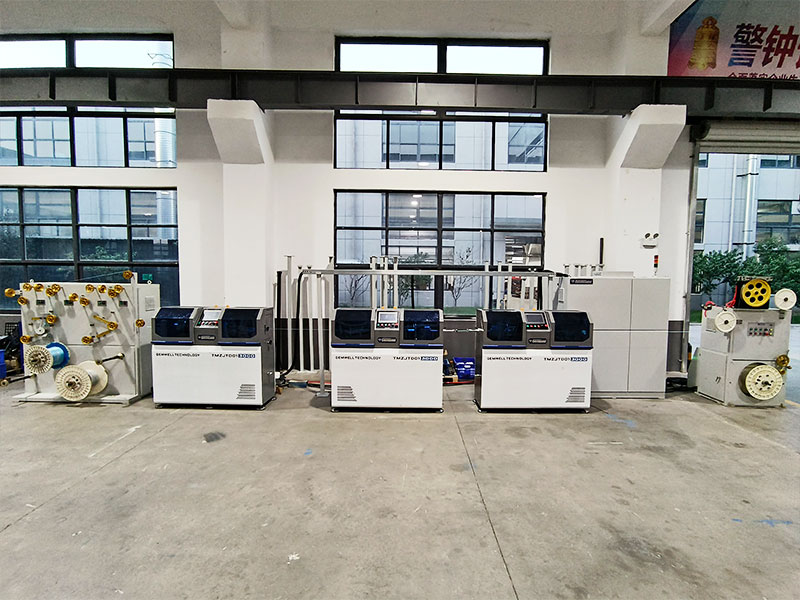

ALKATRÉSZEK

● Ø300 teljesítmény kifizető állvány 1 db
● Feszítőállvány 1 db
● Nyárás típusú aktív csomagológép ragasztófej 1 1 db
● Átmérő mérő
● Nyárás típusú aktív csomagológép ragasztófej 2 1 db
● Átmérő mérő
● Ø300 kerék típusú szíj hajtókar 1 db
● Szikra teszter
● Ø300 tengelyes felszedőgép 1 db
● Vezérlőrendszer 1 db


MŰSZAKI ADATOK

Szerkezet típusa Kettős kerekű nyomógörgős feszítőgörgős, állandó feszültségű csomagológép/aktív csomagológép (szabadalmi szám: CN114649118A)
Megfelelő vezetéktípus Főleg finom koaxiális vonalhoz, finom jelvezetékhez használják, finom nagy sebességű átviteli vonalakhoz, vezérlővezetékekhez, speciális kábelekhez és egyéb kör alakú huzalcsomagoló és csomagolószalagokhoz is használható.
Alkalmazható anyagok AL, MYLAR, RÉZFÓLIA, PTFE stb.
Alkalmazható huzalátmérő Optimális tartomány: Ø0,2-1,5 mm
Termékleírás Optimális tartomány: Ø0,3-2,0 mm
Maximális sebesség MAX2500 RPM (terhelés nélkül), a tényleges indítási sebesség a vezeték követelményei szerint van beállítva
Vezeték sebességtartománya 0,5-10 m/perc, a sebességtartomány a különböző vezetéktípusok szerint eltérő.
Szalagtekercs külső átmérője Optimális tartomány: Ø100*100
Szalag szélessége 1,5-10 mm
Szalagtekercs belső átmérője 30 mm
Burkolatszurok 0,5-10mm, programbeállítás
Feszülési tartomány 5N-50N/500g-5000g
Fő motor teljesítmény 3KW-os szervo mozgásvezérlő
Taping teljesítmény 0,2 kW-os szervo motor
Csomagolószalag feszültsége 1,8 kW-os szervo motor
Felvevő teljesítmény 400 kerekű szalagos traktor, 0,4 kW-os szervo hajtóműves motor
Kifizető teljesítmény 0,4 kW-os hajtóműves motor
Felvevő teljesítmény 0,4 kW-os szervo motor
A tekercselés elmozdulási teljesítménye 0,4 kW-os szervo mozgásvezérlő
Szalag hossza 1 orsó 3 orsó, a drót elvágása nélkül orsócserekor
Szalagvizsgálat Automatikus leállítás, ha a szalag kimerül és eltörik.
Szalagcsomagoló forma A szalag belső formája a központi vezetékre, a huzalvezető kerék külső formája a szalagtároló csőre van rögzítve. Mindkét forma kihúzható és mozgatható.
Szalagcsomagolás pontossága Hangemelkedési tűrés:± 1%, feszültségtűrés:± 1%.
Átfedési arány 0-80%, programbeállítás
Képletkezelés A digitális gyártás, feszültség, külső átmérő, osztás, S/Z, sortávolság, légnyomás és egyéb adatok tárolhatók a PLC-ben.
Feszültség beállítása A tekercselés/kifizetés/felvevő/csomagolás feszítőelemei szervomotorok, az SOP folyamat a PLC-ben tárolódik.
Biztonsági védelem Megfelel a CE szabványnak, a hőmérséklet/rezgés/zaj/nyomás automatikus érzékelésével és előrejelzésével.




TERMÉK JELLEMZŐI

● Magas termelékenység: A forgó test statikusan kiegyensúlyozott és dinamikusan kiegyensúlyozott tesztelés és korrekció céljából. Futás közben a gépnek kicsi a vibrációja és halk a hangja. Az orsó nem termel hőt hosszan tartó, folyamatos nagy sebességű működés közben. Magas termelési hatékonysággal és költséghatékonysággal rendelkezik.

● Stabil feszültség: A szalagot a tekercsből egy dupla kerekű görgővel egyenletes sebességgel húzzák ki, hogy kiküszöböljék a szalagtálca külső átmérőjének változásából adódó feszültségváltozásokat. A tekercselési feszültség a kész kábel külső átmérőjének szabályozásával érhető el, vagyis minél nagyobb a feszültség, annál kisebb a külső átmérő; minél kisebb a feszültség, annál nagyobb a külső átmérő. A kétkerekű feszítőgörgő után a szalag csak két kötőhengeren halad át, amelyek nagyon közel vannak a forgástengelyhez, és közvetlenül a huzalra kell feltekerni. Ezért a különböző befolyásoló tényezők, mint például a centrifugális erő és a szélellenállás kiküszöbölhetők, ami stabil feszültséget eredményez.

● Pontos hangmagasság: Ha a fő hajtótengelyt tekintjük mozgási viszonyítási alapnak, a fő hajtótengely és minden egyes forgó keret szervo mozgásvezérlőt alkalmaz a precíz, egymásba reteszelő mozgásszabályozás érdekében, így bármilyen sebességnél pontos tekercselési osztás érhető el.

● Munkaerő-megtakarítás: Mindegyik csomagolófej huzalbemeneti végén egy szorítószerkezet van felszerelve. A szorítóerő a huzal sérülése nélkül állítható; a huzal fordított irányban visszahúzható; Konfigurációs mód kezelése, az SOP-képlet egy kattintással történő lekérése, egy kattintással történő indítás előkészítése és egy kattintással történő indítás; Leállítás és leállítás, ha a szalag eltörik/elkészült/kimért, intelligens vezérlés, munkaerőt takarít meg.

● Alacsony meghibásodási arány: nincs gyűjtőgyűrű, nincs szénkefe, kivéve a kopó alkatrészek rendszeres cseréjét - a szalagvezető görgőt, alacsony meghibásodási arány.

● Könnyű karbantartás: Profinet buszvezérlés, gyors jelátvitel, alacsony interferencia, távoli hibaérzékelő kábel. A hibaelhárítás és a karbantartás elérhető, függetlenül attól, hogy a gép a világ bármely országában van, ha van kommunikációs hálózat, akkor gyors távoli karbantartási szolgáltatások is biztosíthatók.
