Szervo Spit Active Type szalagozó gép párhuzamos pár jelvezetékhez Gyártók

Vissza a listához

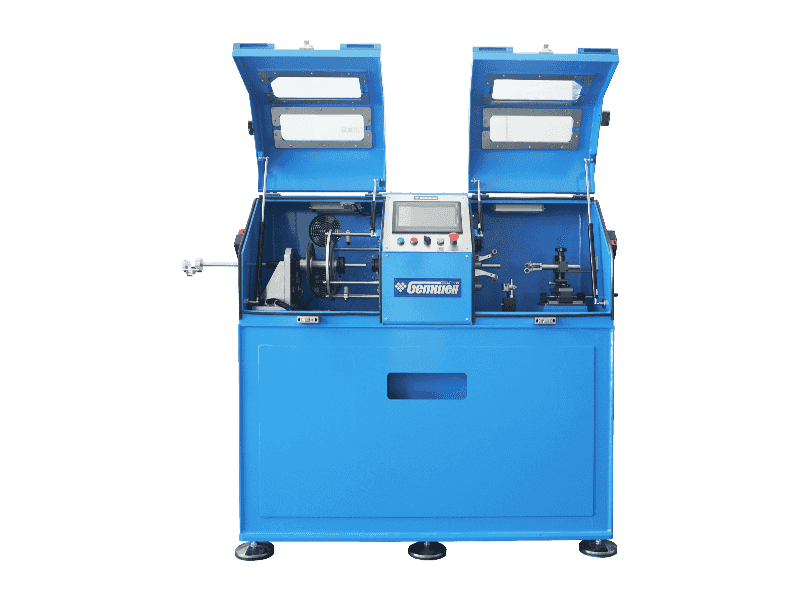

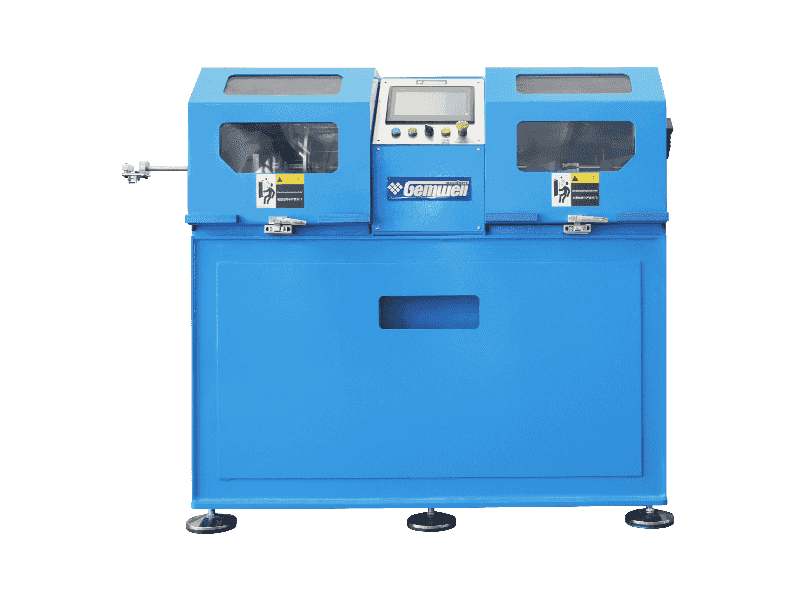

Szervo Spit Active típusú huzalragasztó gép

Szervo Spit Active Type szalagozó gép párhuzamos pár jelvezetékhez

Az 5G, a dolgok internete, a mesterséges intelligencia, az új energiájú mobileszközök, a VR/AR, az adatközpontok stb. népszerűsítésével a nagysebességű átviteli kábelek iránti kereslet gyorsan nőtt, ami a digitális gazdaság új korszakának beköszöntét jelzi. Következésképpen jelentősen megnőtt a nagyméretű adatközpontok építése és a felhőszolgáltatók nagy sávszélességű Ethernet portjai iránti igény, mint például a 100GbE, 200GbE, 400GbE, sőt a jövőben akár 800GbE is. o megkönnyíti az adatátvitelt a hálózati switchek és más hálózati eszközök (például szerverek vagy médiakonverterek) között ezekkel a nagy sávszélességű Ethernet portokkal, olyan kábelcsatlakozók jelentek meg, mint a SAS, Mini-SAS, SFP, SFP, SFP28 és QSFP. A Center Rotary Wrapping kulcsfontosságú eljárás az Ethernet port csatlakozó adatátviteli vezetékek huzalgyártási folyamatában. A burkolóanyagot két szigetelt magvezeték és egy földelő vezeték köré tekerjük párhuzamos szerkezetben, nagy sebességű szalagozógépen. A tekercselési folyamat stabilitása közvetlenül befolyásolja a végtermék impedanciáját, csillapítását, visszatérési veszteségét, áthallását és egyéb mutatóit. A nagy teljesítményű csomagológép nemcsak a nagyobb frekvenciájú, nagysebességű átviteli kábelek gyártását teszi lehetővé, hanem javítja a termelési hozamot is, ezáltal meghatározza a kábelgyártók piaci pozícióját és versenyképességét. Az elmúlt 20 évben a GEMWELL a csomagológépek kutatásának és innovációjának elkötelezettje volt. A folyamatos fejlesztések és korszerűsítések révén a GEMWELL Servo Spit Active Type ragasztógép a párhuzamos páros jelvezetékekhez jobb választás lett a nagy sebességű jelátviteli kábelek területén számos vezető vállalat tekercselési folyamatához. A következő konfiguráció három szalagfejes szabványos összeállításra vonatkozik, a felhasználók növelhetik vagy csökkenthetik a szalagfejek számát a különböző folyamatoknak megfelelően. Az átmérő specifikációi alapján testreszabhatóak a felszedés, a kifizetés és a hajtókar specifikációi és típusai is.

Érdeklődés +
ELŐZŐ:Szervo Spit Active típusú ragasztógép ultrafinom huzalhoz
KÖVETKEZŐ:Nincs következő termék
Termék Részletek

ALKATRÉSZEK

● Ø500 tápvezeték kifizető állvány 2 egység
● Ø300 teljesítményű rézhuzal kifizető állvány 2 egység
● Nyárás típusú aktív csomagológép ragasztófej 1 1 db
● Hosszanti csomagológép 1 db
● Nyárás típusú aktív csomagológép ragasztófej 2 1 db
● Nyárás típusú aktív csomagológép ragasztófej 3 1 db
● Teleszkópos sütő 1 db
● Pneumatikus kényszerhűtőcső    1 egység
● Ø400 teljesítménykerék típusú ékszíj hajtókar 1 db
● Ø500 motoros tengely típusú felszedőgép 1 db
● Átmérő 1 egység
● Tintasugaras nyomtató 1 db
● Vezérlőrendszer 1 db


MŰSZAKI ADATOK

Szerkezet típusa Kettős kerekű nyomógörgős feszítőgörgős, állandó feszültségű csomagológép/aktív csomagológép (szabadalmi szám: CN114649118A)
Megfelelő vezetéktípus Főleg MINI-SAS, QSFP nagysebességű, párhuzamos jelátviteli vonalpárokhoz, adatvonalakhoz, vezérlővezetékekhez, speciális kábelekhez és egyéb huzalcsomagolásokhoz is.
Alkalmazható anyagok AL, MYLAR, RÉZFÓLIA, PTFE stb.
Alkalmazható huzalátmérő Optimális tartomány: Ø0,2-1,5 mm
Termékleírás Optimális tartomány: Ø0,25*0,50-1,6*3,0 mm
Maximális sebesség MAX3500 RPM (terhelés nélkül), a tényleges indítási sebességet a vezeték követelményei szerint állítják be
Vezeték-sebesség tartomány 1-25 m/perc, a sebességtartomány a huzal típusától függően eltérő.
Szalagtekercs külső átmérője Optimális tartomány:Ø180*100
Szalag szélessége 1,5-15 mm
Szalagtekercs belső átmérője 30/50.8/76 univerzális
Burkolatszurok 2-30mm, programbeállítás
Feszülési tartomány 1N-30N/100g-3000g
Fő motor teljesítmény 4,4 kW-os szervomotor
Taping teljesítmény 0,2 kW-os szervo motor
Csomagolószalag feszültsége 1,8 kW-os szervo motor
Felvevő teljesítmény 0,4 kW-os szervo hajtóműves motor
Kifizető teljesítmény 0,4 kW-os hajtóműves motor
Felvevő teljesítmény 0,4 kW-os szervo motor
A tekercselés elmozdulási teljesítménye 0,4 kW-os szervo mozgásvezérlő
Szalag hossza 1 orsó 3 orsó, a drót elvágása nélkül orsócserekor
Szalagvizsgálat Automatikus leállítás, ha a szalag kimerül és eltörik.
Szalagcsomagoló forma A szalag belső formája a központi vezetékre, a huzalvezető kerék külső formája a szalagtároló csőre van rögzítve. Mindkét forma kihúzható és mozgatható.
Szalagcsomagolás pontossága Hangemelkedési tűrés:± 1%, feszültségtűrés:± 1%.
Átfedési arány 0-80%, programbeállítás
Képletkezelés A digitális gyártás, feszültség, külső átmérő, osztás, S/Z, sortávolság, légnyomás és egyéb adatok tárolhatók a PLC-ben.
Feszültség beállítása A csomagolószalag/kifizető/felvevő/csomagolás feszítőelemei szervomotorok, az SOP folyamat a PLC-ben tárolódik.
Biztonsági védelem Megfelel a CE szabványoknak, a hőmérséklet/rezgés/zaj/nyomás automatikus érzékelésével és előrejelzésével.




TERMÉK JELLEMZŐI

● Magas termelékenység: A forgó test statikusan kiegyensúlyozott és dinamikusan kiegyensúlyozott tesztelés és korrekció céljából. Futás közben a gépnek kicsi a rezgése és halk a hangja. Az orsó nem termel hőt hosszan tartó, folyamatos nagy sebességű működés közben. Magas termelési hatékonysággal és költséghatékonysággal rendelkezik.

● Stabil feszültség: A szalagot a tekercsből egy dupla kerekű görgővel egyenletes sebességgel húzzák ki, hogy kiküszöböljék a szalagtálca külső átmérőjének változásából adódó feszültségváltozásokat. A tekercselési feszültség a kész kábel külső átmérőjének szabályozásával érhető el, vagyis minél nagyobb a feszültség, annál kisebb a külső átmérő; minél kisebb a feszültség, annál nagyobb a külső átmérő. A kétkerekű feszítőgörgő után a szalag csak két kötőhengeren halad át, amelyek nagyon közel vannak a forgástengelyhez, és közvetlenül a huzalra kell feltekerni. Ezért a különböző befolyásoló tényezők, mint például a centrifugális erő és a szélellenállás kiküszöbölhetők, ami stabil feszültséget eredményez.

● Pontos hangmagasság: Ha a fő hajtótengelyt tekintjük mozgási viszonyítási alapnak, a fő hajtótengely és minden egyes forgó keret szervo-mozgásvezérlőt alkalmaznak a precíz, egymásba reteszelő mozgásvezérlés érdekében, így bármilyen sebességnél pontos tekercselési osztás érhető el.

● Munka megtakarítás: Mindegyik csomagolófej huzalbemeneti végén egy szorítószerkezet van felszerelve. A szorítóerő a huzal sérülése nélkül állítható; a huzal fordított irányban visszahúzható; Konfigurációs mód kezelése, az SOP-képlet egy kattintással történő lekérése, egy kattintással történő indítás előkészítése és egy kattintással történő indítás; Leállítás és leállítás, ha a szalag eltörik/elkészült/kimért, intelligens vezérlés, munkaerőt takarít meg.

● Alacsony meghibásodási arány: nincs gyűjtőgyűrű, nincs szénkefe, kivéve a kopó alkatrészek rendszeres cseréjét - a szalagvezető görgőt, alacsony meghibásodási arány.

● Könnyű karbantartás: Profinet buszvezérlés, gyors jelátvitel, alacsony interferencia, távoli hibaérzékelő kábel. A hibaelhárítás és a karbantartás elérhető, függetlenül attól, hogy a gép a világ bármely országában van, ha van kommunikációs hálózat, akkor gyors távoli karbantartási szolgáltatások is biztosíthatók.

Kapcsolódó Termékek
  • 0

    Alapítás ideje

  • 0

    Épület területe (m²)

  • 0

    Alkalmazottak száma

  • 0+

    Szellemi tulajdon

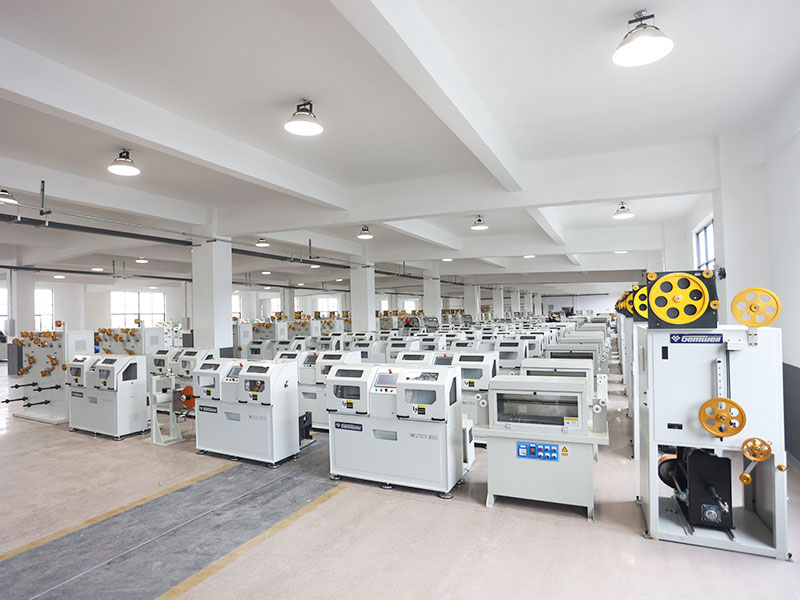

Egy érett gyár, amelyre számíthat
