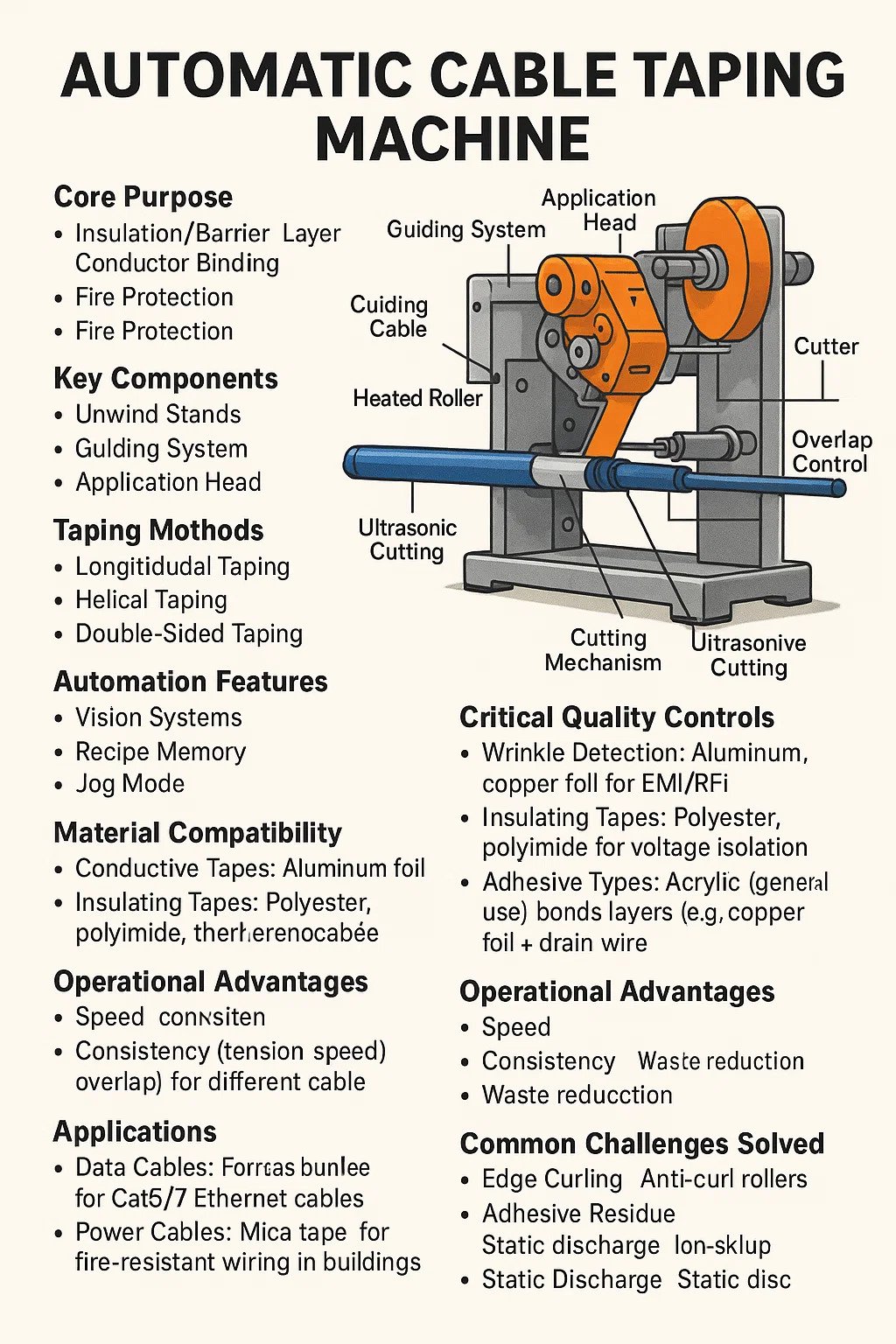

Mi az az automatikus kábelszalagos gép?

An automata kábelszalagozó gép ragasztószalaggal vagy fóliával pontosan felhordja a kábeleket a gyártás során. Itt található a funkció és a funkciók lebontása:

● Alapvető cél

▸Szigetelés/sorompóréteg/záróréteg – Szalagokat (pl. poliészter, PVC, alumínium, pl. poliészter, PVC, alumíniumfólia) teker a vezetékek köré, hogy elektromos szigetelést, nedvességállóságot vagy EMI-árnyékolást biztosítson.
▸Vezetőkötés – A sodrott vezetékeket kompakt formára rögzíti a burkolat előtt.
▸Tűzvédelem – Lángálló csillámszalagot alkalmaz a tűzoltókábelekhez.

● Key Components

▸Letekerhető állványok – Feszességszabályzóval ellátott szalagtekercseket tart, hogy megakadályozza a meglazulást vagy elszakadást.
▸Vezetőrendszer – A szalagot és a kábelt lézeres érzékelőkkel vagy szervovezérelt görgőkkel igazítja.
▸Felhordófej — Fűtött görgőkkel (ragasztókhoz) vagy hideg nyomással ragasztja a szalagot a kábelre.
▸Vágási mechanizmus — Levágja a szalagot a kábelvégeken vagy a toldás során; ultrahang a toldás során; Az ultrahangos vágógépek elkerülik a kopást.
▸Átfedés vezérlése – Beállítja a szalag élek igazítását az egyenletes lefedettség érdekében (pl. 25%-os átfedés).

● Taping módszerek

▸Longitudinal Taping – A szalag párhuzamosan fut a kábel hosszával (árnyékolásnál gyakori).
▸Helical Taping — Spirális szalag a kábel körül (hajlékony íves pályákhoz).
▸Kétoldalas ragasztószalag – Mindkét oldalon lévő ragasztóréteg megragasztja a rétegeket (pl. rézfólia lefolyóhuzal).

● Automatizálási funkciók

▸Vision Systems — Vision Systems — A kamerák észlelik a szalaghézagokat/eltolódást, és elindítják az automatikus korrekciót.
▸Receptmemória – A beállításokat (feszültség, sebesség, átfedés) tárolja a különböző kábelátmérőkhöz.
▸Jog Mode – Lassított beállítás a beállítás során a szalagpazarlás minimalizálása érdekében.

● Anyagkompatibilitás

▸Vezetőképes szalagok — Alumínium, rézfólia az EMI/RFI árnyékolásához.
▸Szigetelőszalagok — Poliészter, poliimid feszültségleválasztáshoz.
▸Ragasztótípusok – akril (általános használatra), hőre keményedő (magas hőmérsékletű kábelek) vagy nyomásérzékeny.

● Kritikus minőségellenőrzések

▸Ráncfelismerés – Az érzékelők leállítják a termelést, ha szalag gyűrődik vagy buborékok képződnek.
▸Tension Feedback hurkok – Megakadályozza a szalag megnyúlását vagy törését a sebességváltozások során.
▸Ragasztó aktiválás figyelése – Infravörös érzékelők ellenőrzik a megfelelő kötési hőmérsékletet.

● Alkalmazások

▸Adatkábelek — Fóliaárnyékolás Cat6/7 Ethernet-kábelekhez.
▸Tápkábelek — Csillámszalag az épületek tűzálló huzalozásához.
▸Koaxiális kábelek – Alumínium szalagfonat a jel integritásának érdekében.
▸Autóipari kábelköteg — A szalagok kötegeli a vezetékeket az öntözés előtt.

● Működési előnyök

▸Sebesség – Folyamatosan dolgozza fel a kábeleket >100 m/perc sebességgel.
▸Konzisztencia – Kiküszöböli az emberi hibákat a szalag igazítása/tapadása során.
▸Hulladékcsökkentés – A precíziós vágás minimálisra csökkenti a szalagdarabkákat.

● A gyakori kihívások megoldva

▸ Élgöndörödés — A hullámosodásgátló görgők lelapítják a szalagot az alkalmazás során.
▸Ragasztómaradványok – A tapadásmentes görgők és a tisztítási ciklusok megakadályozzák a lerakódást.
▸Sztatikus kisülés – Az ionizáló rudak semlegesítik a statikus elektromosságot a nem vezető szalagokon.
