A humanoid robotkábel-ipar kulcsfontosságú műszaki szempontjainak feltárása

A humanoid robot kábelköteg elektromos vezetékek és kábelek gyűjteménye, amelyek a robot különböző alkatrészeit összekötik, és az energiaátvitel, a jelvezérlés és az adatkommunikáció kritikus funkcióit látják el, és a humanoid robot „vérereinek” és „idegrendszerének” nevezik.

Összességében a humanoid robot kábelkötegekre vonatkozó teljesítménykövetelmények magasabbak, mint az ipari robotok esetében, és valamivel alacsonyabbak, mint az autóipari szabványok esetében.

Ezek közül a rezgésállósági követelmény 10-szerese az ipari robotokénak, és az autóipari szabványok 1/4-e; a vízszigetelési teljesítmény követelménye valamivel magasabb, mint az ipari robotoknál, és valamivel alacsonyabb, mint az autóipari szabványoknál; a sópermetezési vizsgálat követelménye valamivel alacsonyabb, mint az autóipari szabványok esetében; és a hőállósági követelmény ugyanaz, mint az autóipari szabványoknál.

Ezen túlmenően a könnyű kialakítás, a korrózióállóság, az árnyékolási teljesítmény, a hajlítási élettartam, a kábelköteg mennyiségi igénye és a csatlakozó specifikációk követelményei mind magasabbak, mint az ipari robotok esetében.

A humanoid robot kábelköteg olyan vezetékek és kábelek összeállítására utal, amelyek összekötik a robot különböző alkatrészeit. A teljesítmény, a jelek és az adatok továbbításával ezek a kábelkötegek lehetővé teszik a robot megfelelő működését. A humanoid robot kábelköteg általában vezetékekből, szigetelő anyagokból, védőrétegekből és csatlakozókból áll. A robot különböző elektromos részeit összekötő kritikus komponensként a kábelköteg létfontosságú funkciókat lát el – beleértve az erőátvitelt, a jelvezérlést és az adatkommunikációt –, hatékonyan szolgálva a robot „vérerejeként” és „idegrendszereként”.

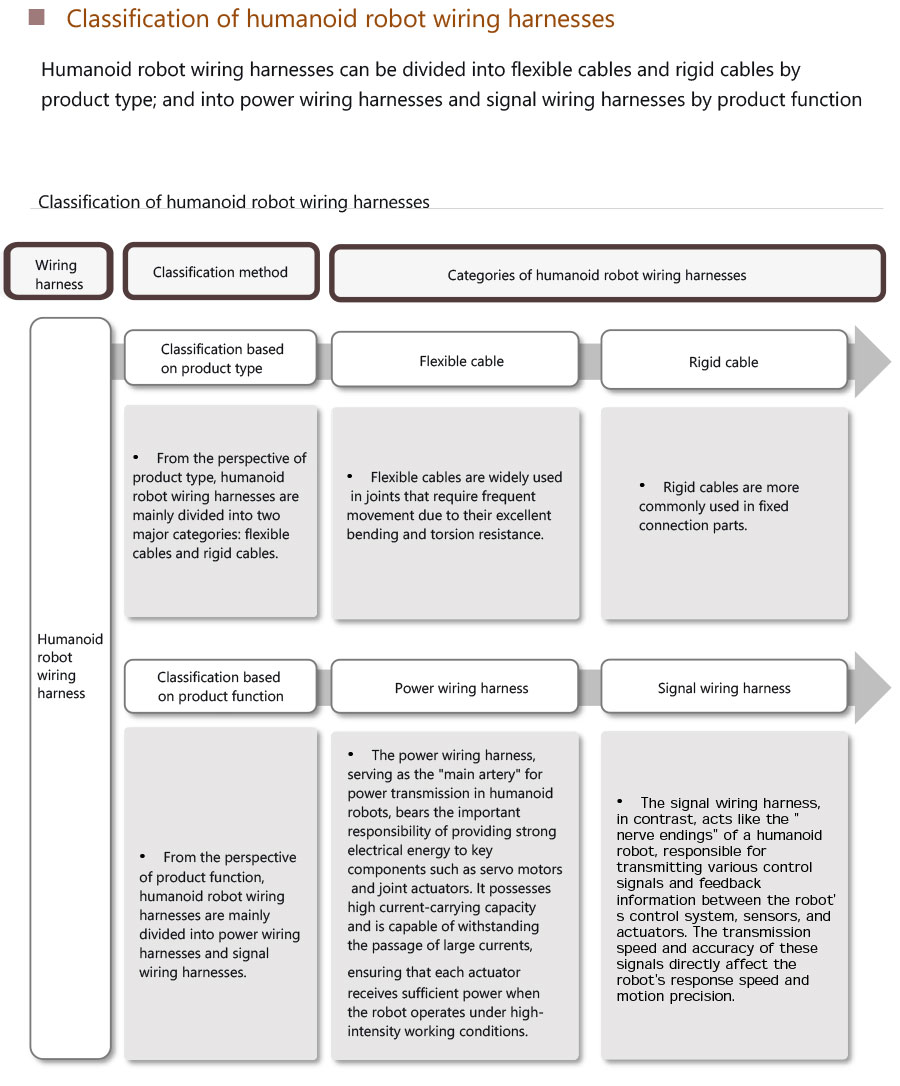

A terméktípus alapján a humanoid robotkábelek rugalmas kábelekre és merev kábelekre oszthatók; a termék funkciója alapján tápkábelekre és jelkábelekre oszthatók.

A kábelköteg alkatrészei

1. Karmesterek

• A vezetők jellemzően rézből vagy alumíniumból készülnek, amelyek kiváló elektromos vezetőképességükről ismertek. Minél nagyobb egy vezető keresztmetszete, annál nagyobb a kapacitása az elektromos áram átvitelére.

• Továbbá a vezetőket körülvevő szigetelőanyag kiemelten fontos, mivel megakadályozza az áramszivárgást és a rövidzárlatot. A szokásos szigetelőanyagok közé tartozik a polivinil-klorid (PVC), a polietilén (PE) és a hőre lágyuló elasztomerek (TPE).

2. Védőrétegek

• Ezek a rétegek arra szolgálnak, hogy megvédjék a vezetőket a külső környezeti tényezők okozta károsodásoktól, mint például a mechanikai kopás, a kémiai korrózió és a magas hőmérséklet. A védőrétegekhez általánosan használt anyagok közé tartozik a polivinil-klorid (PVC), a poliuretán (PU) és a szilikon.

• Különböző védőréteg anyagok alkalmasak a különböző működési környezetekre; például magas hőmérsékleten a szilikon védőréteg kiváló hőállóságot biztosít.

3. Csatlakozók

• A csatlakozók arra szolgálnak, hogy a kábelköteget összekapcsolják a robot különböző alkatrészeivel. Jellemzően fémből vagy műanyagból készülnek, kiváló vezetőképességük és tartósságuk jellemzi. A csatlakozók gyakori típusai a kör alakú csatlakozók, a téglalap alakú csatlakozók és a dugaszolható csatlakozók.

• Különböző típusú csatlakozók vannak testreszabva az egyes robotalkalmazásokhoz; például a kör alakú csatlakozók jól használhatók a robotcsuklók összekötésére, míg a négyszögletes csatlakozókat jellemzően a robot vezérlőszekrényéhez való csatlakozásra használják.
