Meghívó az Intelligens számítástechnika a jövő technológiáiért szemináriumra

Előszó

Az elmúlt években a globális adatátviteli igény robbanásszerűen megnőtt, ami a nagy sebességű összekapcsolási megoldások gyors iterációjához és frissítéséhez vezetett. A passzív DAC rézkábelek alacsony költségükkel, alacsony késleltetésükkel és kiváló teljesítményükkel a rövid távú átvitel főbb megoldásává váltak; azonban a fizikai átviteli jellemzők korlátozzák, effektív távolságuk a sávszélesség növekedésével tovább csökken, kiemelve az egyre szembetűnőbb szűk keresztmetszeteket.

A nagy sávszélesség és a nagy távolságok jelentette kihívások megoldása érdekében az ipar egymás után olyan továbbfejlesztett megoldásokat vezetett be, mint az AOC aktív optikai kábelek, az ACC aktív rézkábelek és az AEC aktív rézkábelek. Közülük az AEC aktív rézkábelek egy Retimer chip integrálásával a jelóra-helyreállítás és a teljes rekonstrukció elérése érdekében jelentősen kompenzálják a nagyfrekvenciás csillapítást, megnövelik az átviteli távolságot és csökkentik a kapcsolati jittert, így a következő generációs nagysebességű rézkábelek alapvető technológiai irányává válnak, széles piaci kilátásokkal. Bár az AEC a jövő trendjét képviseli, a DAC továbbra is uralja a jelenlegi piacot költség- és érettségi előnyei miatt, ami egyre élesebb iparági versenyt eredményez.

A nagy sebességű rézkábel-ipari láncban a csupasz huzalgyártási folyamatok és a teljes berendezéskészlet jelentik a termék konzisztenciáját, elektromos teljesítményét és hozamát meghatározó fő láncszemeket. A Gemwell, a komplett nagysebességű rézkábel-berendezések professzionális gyártója, mély szakértelemmel rendelkezik a nagyfrekvenciás és nagysebességű kábelberendezések területén, stabil és megbízható gyártási megoldásokat kínálva olyan csúcskategóriás kábelekhez, mint a DAC/ACC/AEC.

A 2026. április 22-én a Jiangsu állambeli Wuxi városában megrendezésre kerülő nagyfrekvenciás és nagysebességű technológiai szemináriumon a Gemwell mérnöki csapata több kiforrott ügyfélalkalmazási esetet is bemutat, a nagy sebességű kábelgyártási folyamatok fájdalmas pontjaira, a berendezések kiválasztására és a folyamatok optimalizálására összpontosítva. Mélyreható eszmecserét folytatnak az iparági társaikkal, és feltárják a technológiai fejlesztések útjait. Tisztelettel meghívjuk a részvételre és az együttműködés megbeszélésére!

Az elmúlt években a globális adatátviteli igény robbanásszerűen megnőtt, ami a nagy sebességű összekapcsolási megoldások gyors iterációjához és frissítéséhez vezetett. A passzív DAC rézkábelek alacsony költségükkel, alacsony késleltetésükkel és kiváló teljesítményükkel a rövid távú átvitel főbb megoldásává váltak; azonban a fizikai átviteli jellemzők korlátozzák, effektív távolságuk a sávszélesség növekedésével tovább csökken, kiemelve az egyre szembetűnőbb szűk keresztmetszeteket.

A nagy sávszélesség és a nagy távolságok jelentette kihívások megoldása érdekében az ipar egymás után olyan továbbfejlesztett megoldásokat vezetett be, mint az AOC aktív optikai kábelek, az ACC aktív rézkábelek és az AEC aktív rézkábelek. Az aktív rézkábelek integrált időmérő chipekkel biztosítják a jelóra-helyreállítást és a teljes rekonstrukciót, jelentősen kompenzálva a nagyfrekvenciás csillapítást, megnövelve az átviteli távolságot és csökkentve a kapcsolat jitterét. Ez a következő generációs nagy sebességű rézkábelek alapvető technológiai irányává teszi őket, ígéretes piaci kilátásokkal. Bár az AEC a jövő trendjét képviseli, a DAC-k továbbra is uralják a jelenlegi piacot költség- és lejárati előnyeik miatt, ami kiélezett iparági versenyhez vezet.

A nagy sebességű rézkábel-ipari láncban a csupasz huzalgyártási folyamatok és a teljes berendezéskészlet jelentik a termék konzisztenciáját, elektromos teljesítményét és hozamát meghatározó fő láncszemeket. A Gemwell, mint a komplett nagysebességű rézkábel-berendezések professzionális gyártója, mély szakértelemmel rendelkezik a nagyfrekvenciás és nagysebességű kábelberendezések területén, stabil és megbízható gyártási megoldásokat kínálva olyan csúcskategóriás kábelekhez, mint a DAC/ACC/AEC.

A 2026. április 22-én a Jiangsu állambeli Wuxi városában megrendezett nagyfrekvenciás és nagysebességű technológiai szemináriumon a Gemwell mérnöki csapata több kiforrott ügyfélalkalmazási esetet mutat be, a nagy sebességű kábelgyártás fájdalmas pontjaira, a berendezések kiválasztására és a folyamatok optimalizálására összpontosítva. Mélyreható eszmecserét folytatnak az iparági társaikkal, és feltárják a technológiai fejlesztési utakat. Tisztelettel meghívjuk a részvételre és az együttműködés megbeszélésére!

A szakemberek professzionális munkát végeznek

A vezetékek és kábelek technológiája rohamosan fejlődik. A Gemwell a berendezések illesztésére és az iparágvezető technológiák kutatás-fejlesztésére összpontosít, és örömmel osztja meg szakértelmét és mindenki számára előnyös filozófiáját a vezeték- és kábeliparon belül.

A nagysebességű távvezeték-gyártás állandó minősége a fő folyamatberendezések pontosságától, az online vezérlés és felügyelet szintjétől, valamint a működési stabilitástól függ. A maghuzal-szigetelés extrudálása, a párhuzamos pár-tekercselés és a párhuzamos párkábelezés három kulcsfontosságú folyamata közvetlenül meghatározza a vezeték szerkezetének egységességét és elektromos teljesítményének stabilitását. A dielektromos szerkezet és tulajdonságok ingadozása közvetlenül a karakterisztikus impedancia eltolódást, az impedancia eltérést, a fokozott jelvisszaverődést és a csillapítás romlását okozza, ami végső soron a jel torzulásához vezet. Ezért az egyes folyamatok szerkezeti egységességének és folyamatstabilitásának szigorú ellenőrzése a termékminőség biztosításának alapja.

Kiváló minőségű távvezetékekhez válassza a Gemwellt.

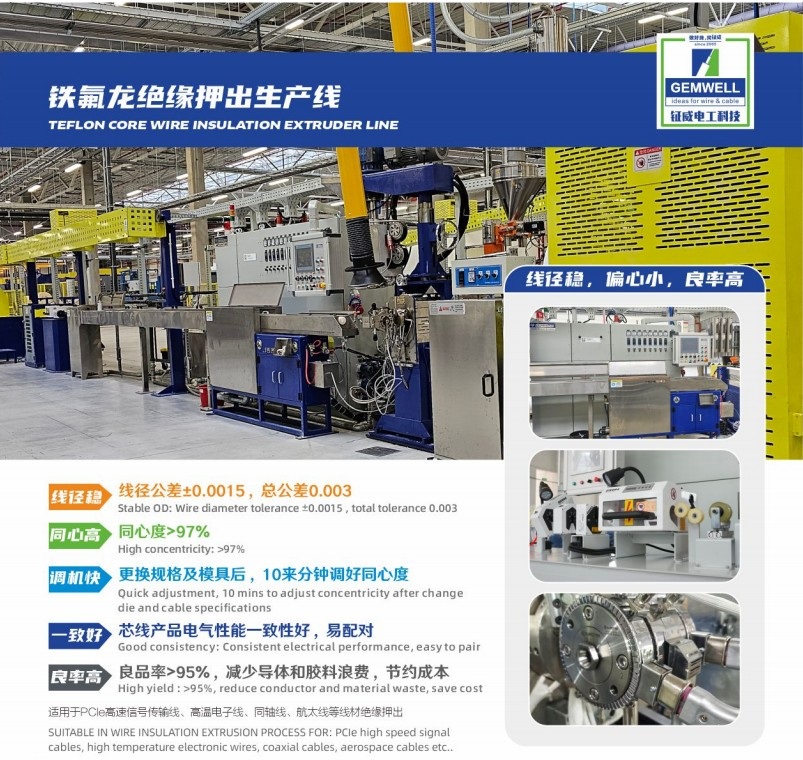

01 Extrudálás

A maghuzalok szigetelésének extrudálási folyamata szigorú ellenőrzést igényel az olyan kulcsmutatók felett, mint a vezető feszültsége, menetemelkedése, ellipticitása, a felület tisztasága, a szigetelés koncentrikussága, a külső átmérő tűrése, a víz alatti kapacitástűrés és az extrudálási hőmérséklet tolerancia. A berendezésnek rendelkeznie kell online zárt hurkú vezérléssel a külső átmérő/koncentricitás érdekében, online víz alatti kapacitásérzékeléssel, precíz hőmérsékletszabályozással és zárt hurkú feszültségszabályozással. Fel kell szerelni egy CPK folyamatképességi indexelemző modullal is, amely kvantitatív módon értékeli az extrudálási stabilitást és a folyamatképességet, biztosítva a nagy sebességű átviteli vonalak állandó elektromos teljesítményét a forrástól kezdve.

A párhuzamos páros tekercselő és kábelező berendezéseknek állandó feszültségszabályozással, pontos hangmagasság-szinkronizálással, tekercselési átfedési sebességgel, online szimmetriafigyeléssel és rendellenes riasztási funkciókkal kell rendelkezniük a stabil párszerkezet biztosítása, valamint az impedancia-ingadozások és a jelvesztés további elnyomása érdekében.

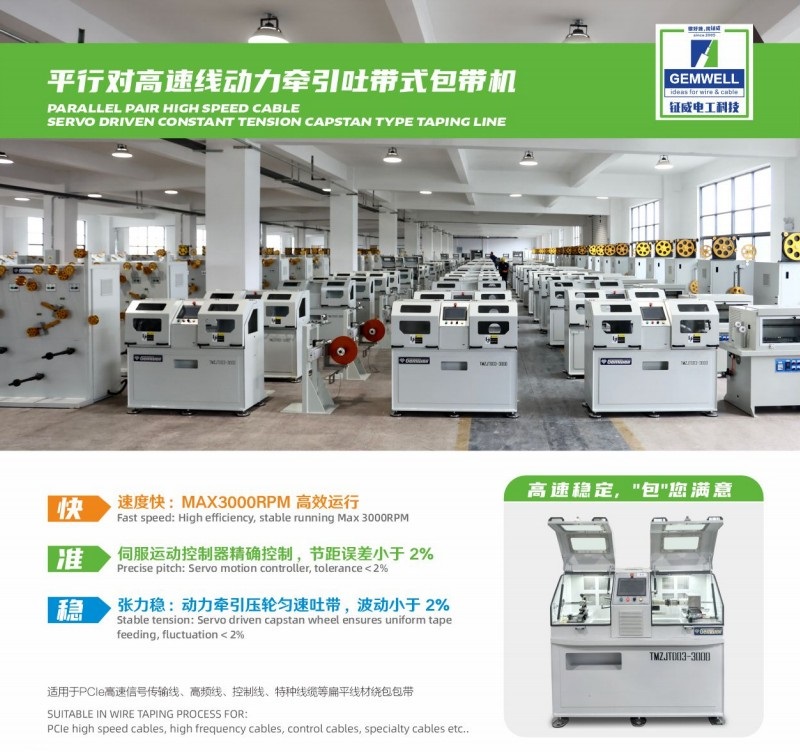

02. FOGLALÁS

A párhuzamos páros tekercselési folyamat alapvető lépés a nagy sebességű távvezetékek szerkezeti stabilitásának és árnyékolási teljesítményének biztosításában. Az olyan problémák megelőzése érdekében, mint a későbbi kábelezés során bekövetkező deformáció, a laza tekercselés, a földelővezeték elmozdulása és az árnyékolás meghibásodása, alapvetően fontos két kulcsfontosságú szempont ellenőrzése: a tekercselés stabilitása és a hőfúziós megbízhatóság.

A tekercselési folyamatnak egyenletes emelkedést és állandó feszültséget kell biztosítania annak elkerülése érdekében, hogy az egyenetlen dielektromos szerkezet rontja az átviteli teljesítményt. Az alufólia vastagságát és az átfedési arányt szigorúan ellenőrizni kell: a közönséges kábeleknél 15-25%-os átfedés is elegendő, de magának a párhuzamos páros szerkezetnek nincs keresztbefutásgátló képessége. A közeli áthallás csillapítási követelményeinek teljesítése érdekében az alumíniumfólia átfedési arányát 30–60%-ra kell szabályozni.

A hőfúziós folyamathoz öntapadó poliészter szalagot kell hozzáadni a fém árnyékoló réteghez, hogy elérjük a párszerkezet végső formáját. Az öntapadó szalag olvadékhőmérsékletét 200 ℃ alatt kell szabályozni: A túlzott hőmérséklet a szigetelt maghuzalok meglágyulását és összetapadását okozhatja, ami a nagyfrekvenciás teljesítmény romlásához vezethet; az elégtelen hőmérséklet a forró olvadék ragasztó nem teljes megolvadását, gyenge tapadást és a tapadás elmaradását eredményezi. Ez a csomagolás kilazulásához, az alufólia felnyílásához és a későbbi használat során elektromágneses hullámok szivárgásához vezethet, ami árnyékolás meghibásodását és a termék selejtezését okozhatja. Miután a párhuzamos vezetékek kilépnek a sütőből, gyorsan le kell hűteni és kikeményíteni, hogy a maradékhő ne okozzon maghuzal megtapadását és a földelővezeték eltolódását/megfordulását, biztosítva a szerkezeti méretek és az elektromos teljesítmény hosszú távú stabilitását.

03 Kábelezés

A kompozit sodrott huzalok kábelezési folyamata magában foglalja a minősített párhuzamos párok csoportosítását és sodrását, miközben egyidejűleg becsomagolja őket poliészter szalaggal és alumíniumfólia szalaggal. Ez biztosítja a szerkezeti formát és az általános árnyékolást, amely közvetlenül meghatározza a kábel végső átfogó elektromos teljesítményét. A gyártás során szigorúan ellenőrizni kell az egyes párok szerkezeti konzisztenciáját és sodródási egyenletességét, valamint a kulcsfontosságú elektromos tulajdonságok, például az impedancia, az időkésleltetési különbség és a csillapítás online monitorozását, hogy elkerüljük a korábbi folyamatok kiváló teljesítményének, de a kábelezés utáni teljesítményromlásnak a problémáját.

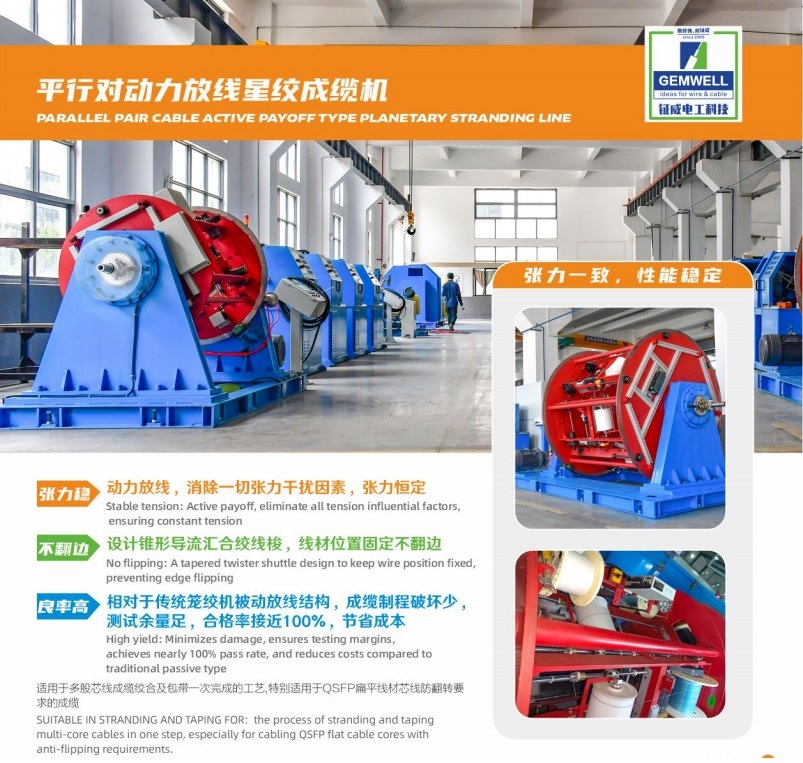

A kábelezés utáni instabil teljesítmény iparág-szerte jelentkező fájdalompontját kezelve a Gemwell áramtápláló csillagsodrógépe szervomotort használ a független tápellátáshoz, amely rendkívül egyenletes feszültséget biztosít minden párhuzamos párban, és hatékonyan elnyomja a sodrási deformációt és az impedancia ingadozásait. A több főbb huzalgyártó által végzett hosszú távú ellenőrzés közel 100%-os hozamot mutat, ami jelentősen javítja a termelés hatékonyságát és csökkenti a gyártási költségeket.
