Az öt főáramú, nagy sebességű differenciálműves rézkábel (Twinax) szerkezetének részletes áttekintése

Az AI-szerverekben lévő Twinax-kábelek esetében a szigetelés effektív Dk-értékének csökkentése (levegő ≈1, FEP≈2,1) kulcsfontosságú a nagyfrekvenciás veszteség, a ferdeség és az impedancia instabilitás csökkentésében. Ennek elérése érdekében öt olcsó gyártási megközelítést fejlesztettek ki.

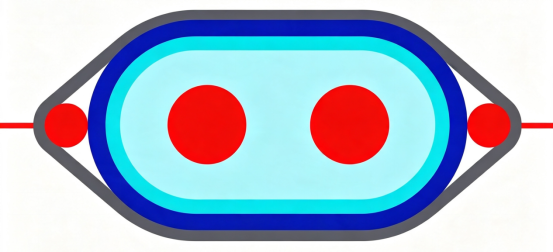

EPTFE szalagos építési megoldás

Hierarchikus felépítés
Piros ：Jelvezetők (ezüstözött réz / rézötvözet)
Szürke ：Belső, nem habosított (szilárd) FEP elsődleges szigetelés
Világoskék ： Fő EPTFE burkolat szigetelő test
Sötétkék ：Külső védőszalag/árnyékoló rétegek (Cu-Foil, Al-Foil és egyéb szerkezeti elemek)
Kis piros körök az oldalán ： Földelő / lefolyó vezeték szerkezete

1. A folyamat elve
Az EPTFE szalagot szabályozott feszesség és átfedés mellett a vezetőre tekerik. A mikropórusos szerkezetében felfogott levegő alacsony effektív Dk értéket ad, ≈1,4–1,6.

2.A legfontosabb előnyök
Ez a konstrukció rendkívül alacsony dielektromos veszteséget, nagyon alacsony beillesztési veszteséget, magas hőmérsékleti ellenállást és a levegőéhez közeli effektív Dk-t kínál.

3. Alkalmazások
448G/800G ultragyors Twinax, hosszú távú, nagy sebességű kapcsolatok és IL-kritikus csúcskategóriás számítási összeköttetések.

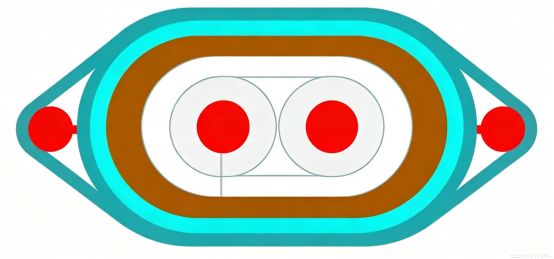

Kétrétegű FEP extrudálási megoldás

Strukturális rétegezés (belülről kifelé)
Két jelvezető ezüstözött rézből vagy rézötvözetből.
Belső réteg : Tömör FEP primer szigetelés, egymagos extrudált.
Külső réteg : Közös FEP-köpeny, mindkét vezetőre koextrudálva.
Földelő vezetékek a szerelvény mindkét oldalán.

1. A folyamat elve
Kétlépcsős extrudálás: először minden egyes vezetőre szilárd FEP-et extrudálnak, majd a két szigetelt magot egymás mellé helyezik, és ráextrudálják egy külső FEP réteggel, így kétrétegű, tömör fluoroplasztikus szigetelést képeznek.
2. Előnyök
Stabil méretek, kiváló vegyszerállóság és mechanikai szilárdság, érett folyamat magas hozammal.
3. Alkalmazási forgatókönyvek
Akár 224G közepes/rövid hatótávolságú, nagy sebességű kábelek; ipari magas hőmérsékletű nagysebességű összeköttetések; mérsékelt költségű általános célú, nagy sebességű differenciálművek.

Ikervezetős koextrudálás (monolit)

Strukturális rétegezés (belülről kifelé):
Két párhuzamos jelvezető
Egyáteresztős extrudált monolit tömör FEP/PFA dielektrikum mindkét vezeték felett, vékony külső védőszalaggal.
A földelő vezetékek mindkét oldalon elhelyezve

1. A folyamat elve
A speciálisan kialakított elliptikus, kétmagos szerszám lehetővé teszi az egymenetes extrudálást, mindkét vezetőt közös dielektrikumba ágyazva, és az extrudálás során rögzíti a középső emelkedésüket.

2. Előnyök
A szoros vezetéktávolság rendkívül alacsony páron belüli ferdeséget eredményez; kevesebb folyamatlépés és alacsonyabb költség, mint a kétlépcsős FEP extrudálás; kiváló impedancia egyenletesség.

3. Alkalmazási forgatókönyvek
Rövid hatótávolságú, nagy sebességű kábelek, PCB-összekötők, hátlapi kapcsolatok és alacsony páron belüli ferde kapcsolatok.

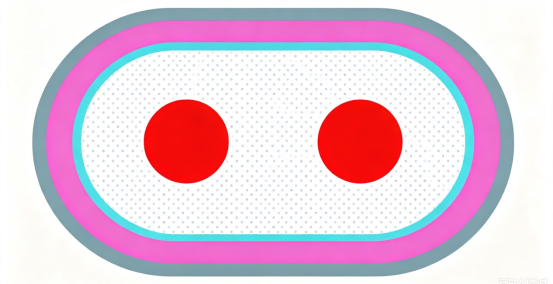

Fizikailag habosított FEP

Strukturális rétegezés (belülről kifelé):
Iker jelvezető
Mikrocellás FEP szigetelés.
Szilárd FEP külső bőr.

1. A folyamat elve
Az extrudálás során nagynyomású nitrogént injektálnak az olvadt FEP-be, zárt cellás mikroüregeket hozva létre, amelyek levegővel hígítják a dielektrikumot, és csökkentik a teljes Dk-t.

2. Előnyök
Alacsonyabb Dk és csillapítás, mint a szilárd FEP; szabályozott impedancia.

3. Alkalmazások
224G–448G adatközponti nagy sebességű kábelek közepes és hosszú hatótávolsághoz
összekapcsolja.

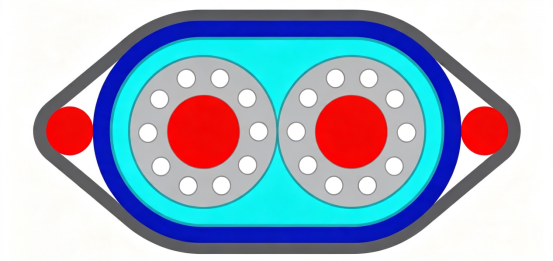

Lotus gyökérlyuk szerkezete

Strukturális rétegezés (belülről kifelé)

Két jelvezető
Kerületi hosszirányú üregcsatornák a vezető körül (folyamatos légüregek a kábel hossza mentén, például lótuszgyökér lyukak).
Külső tömör FEP szigetelés
Oldalsó pozícionáló tartóhuzalok

1. A folyamat elve
A Lotus-root matrica folyamatos (összekapcsolt) légcsatornákat hoz létre az alacsony Dk érdekében, növelve a teljesítményt – eltérve a habosított FEP zártcellás üregeitől.

2. Előnyök
Kisebb hajlítási impedancia változás a fizikai habhoz képest azonos veszteséggel; alacsonyabb költség; kiváló HF SI; nincs nagynyomású habzó hajtómű.

3. Alkalmazások
PCIe 6.0, 448G következő generációs, nagy sebességű rézkábelek – feltörekvő megoldás számítási szerverekhez.
