FEP/PFA/ETFE/PEEK/PA magas hőmérsékletű maghuzal szigetelő extrudáló vonal Manufacturers

Vissza a listára
Magas hőmérsékletű huzalszigetelő extrudáló vonal

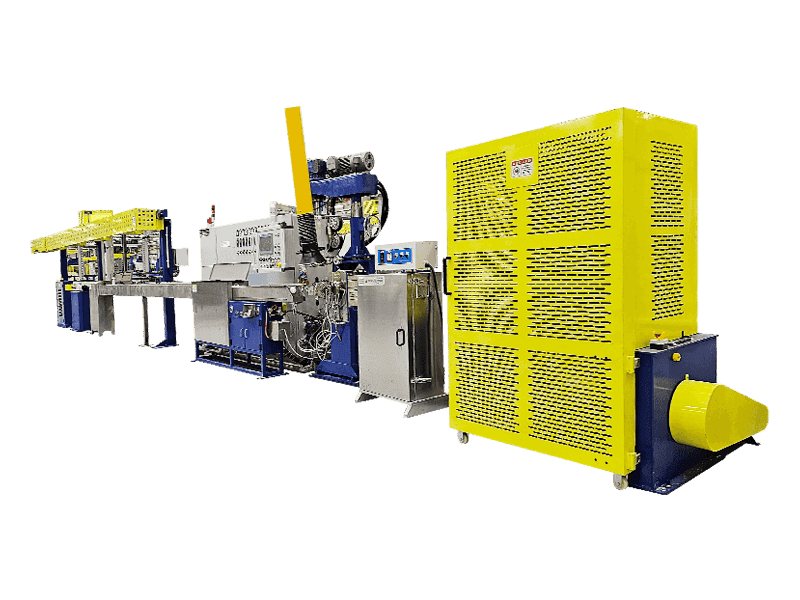

FEP/PFA/ETFE/PEEK/PA magas hőmérsékletű maghuzal szigetelő extrudáló vonal

A FEP/PFA/ETFE/PEEK/PA magas hőmérsékletű maghuzal-szigetelő extrudáló vonal egy nem szabványos berendezés testreszabással. A fő modell általában 20-50 mm. Alkalmas elektronikus vezetékek, jelvezetékek, magas hőmérsékletű vezetékek, stb. maghuzalok szigetelő extrudálására. A fenti anyagok erősen korrozívak a szénacélra. A főgép csavarhordója nem készülhet hagyományos csavarhordókból. Általában kínai GH113 anyagból készül, amely kiváló korrózióállósággal, alacsony költséggel, de alacsony szilárdsággal, gyenge kopásállósággal és gyenge tartóssággal rendelkezik; Használható Inconel centrifugális öntőhenger Hastelloy C276 csavarral is, amely kívánatos korrózióállósággal és kopásállósággal rendelkezik rendkívül magas költségek mellett. Mivel a teflon kristályos anyag, azonnal megolvad, amikor eléri olvadáspont-hőmérsékletét, jó folyékonysággal és alacsony ellenállási tulajdonságokkal. Azonban könnyen kristályosodik, ha hideg körülmények között találkozik, és gyenge a folyékonysága. Ezért a főextruder hőmegőrzési teljesítménye nagyon fontos, és biztosítani kell, hogy a hőmérséklet 400 °C-on maradjon. Magas hőmérsékleti körülmények között minden olyan rész hőmérsékletét, ahol az anyag áramlik, ±1-2°C-on belül szabályozzák, hogy a teflon jó olvadáspontja és folyékonysága megmaradjon. A kiváló, magas hőmérsékletű teflonmagos huzalszigetelt extruderek a következő tulajdonságokkal rendelkeznek: a csavarhenger korrózióálló és kopásálló, jó hőtartó képességgel, pontos hőmérséklet-szabályozással, a gépfej áramlási csatornájának jó folyékonysága penészzáródási nyomok nélkül, nagy gépfej koncentrikusság, stabil és kis huzalátmérő tolerancia, sima huzalfelület és részecskék kifizetődése és levétele nélkül. Cégünk személyre szabott testreszabást tud támogatni a felhasználói igények szerint. Ami a hardvert illeti, számos modellt és alapvető kiegészítő márkát tudunk biztosítani a felhasználók számára, amelyek közül választhatnak. Villamos vezérlőszoftverek tekintetében gazdaságos és praktikus, illetve fejlett elektromos vezérlési módszereket is tudunk biztosítani. A különböző általános konfigurációk miatt ennek a gépnek az ára is nagymértékben változik. Ezért a fő tényező, amely meghatározza ennek a gépnek az árát, a felhasználó termékkonfigurációs szintű elhelyezése. Ezen túlmenően, mivel ez a termék egy nem szabványosított, testreszabott berendezés, csak kis tételben gyártják, hosszabb időt vesz igénybe a tervezés, a gyártás, a telepítés és a hibakeresés. A felhasználóknak elegendő beszerzési ciklust kell lefoglalniuk a tökéletes termékszállítás eléréséhez.

Vizsgálat +
ELŐTTIV：Nincs korábbi termék
KÖVETKEZŐ：Nincs következő termék
Product Details

ALKATRÉSZEK

● Kifizető állvány
● Egyengető állvány
● Fő extruder
● Extruder fej
● Anyagszárító gép
● Állandó hőmérsékletű mozgatható füstcső
● Hűtővíz tartály
● Légfúvó fúvóka
● Járgány
● Huzalgyűjtő állvány
● Mérőszámláló
● Lézeres átmérőmérő
● Nagyfrekvenciás szikravizsgáló
● Felvétel
● Elektromos vezérlődoboz
● A következők egyéni beállítások
● Előmelegítő
● Befecskendező gép
● Nyomtató
● BY-PASS anyagleeresztő szelep
● Vákuumos készülék
● Etetőgaratos szárító
● Csomódetektor
● Elektrosztatikus vízkondenzátorok
● Excentricitás mérő
● Elektronikus hirdetőtábla
● Egyéb perifériás segédberendezések testreszabhatók és hozzáadhatók.

MŰSZAKI ADATOK

Fő műszaki paraméterek 18 típusú 23 típusú 30 típusú 35 típusú 40 típusú 45 típusú 50 típusú 60 típusú
Megfelelő vezetéktípus Alkalmas magas hőmérsékletű vezetékekhez, koaxiális vezetékekhez, jelvezetékekhez, nagyfrekvenciás vezetékekhez, adatkábelekhez, UL elektronikus vezetékekhez, BV/BVR épületvezetékekhez, tápkábelekhez, autóipari vezetékekhez és a rézhuzalvezető szilárd magos szigetelés extrudálásának egyéb vezetékeihez
Vezetékválaszték az Egyesült Államok szabványához AWG46-36 AWG42-34 AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10
Vezető átmérő tartomány Ø0,041-0,127 mm Ø0,064-0,16 mm Ø0,13-0,40 mm Ø0,16-0,65 mm Ø0,20-0,81 mm Ø0,25-1,02mm Ø0,32-1,63 mm Ø0,40-2,59 mm
Vezetőterület tartomány 0,0013-0,0127 m² 0,0032-0,0201 m㎡ 0,01-0,15 m㎡ 0,02-0,35 m㎡ 0,03-0,75 m㎡ 0,1-1,5 m㎡ 0,2-2,5 m㎡ 0,5-6,0 m㎡
Extrudált külső átmérő Ø0,12-0,3 mm Ø0,18-0,6 mm Ø0,3-1,0 mm Ø0,4-1,3 mm Ø0,5-1,8 mm Ø0,7-2,3 mm Ø0,8-2,8 mm Ø1,2-3,8 mm
Vezeték-sebesség tartomány 5-80 m/perc 5-80 m/perc 10-100 m/perc 12-120 m/perc 15-150 m/perc 15-150 m/perc 15-150 m/perc 15-150 m/perc

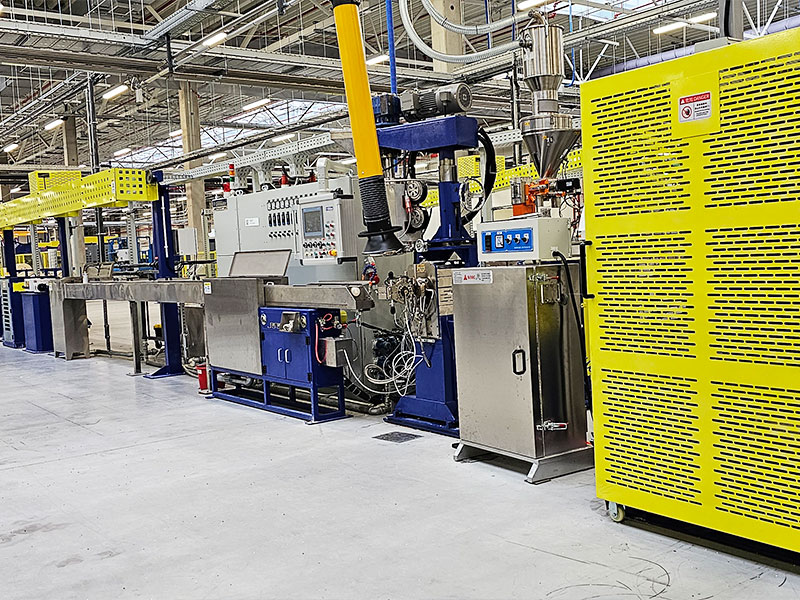

A gép szerkezete Vegyük az extruderfejet központi tengelynek, minden alkatrész a kifizetéstől a felvételig lineárisan eloszlik. A szabványos extrudálósor középmagassága 1 méter, teljes hossza 20-25 méter
Kifizetés típusa Tengely típusú száloptikai teljesítménykifizető állvány Tengely nélküli teljesítménykifizető állvány, elektromos emelő, pneumatikus meghúzás, egyéb típusok, például tengely típusú kifizetődők, súrlódási feszültségű kifizetőhelyek és egyéb teljesítménykifizető állványok is testreszabhatók.
Kifizetési előírások Ø100/250 Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Kifizető teljesítmény 0,75 kW 2,2 kW 3,7 kW 5,5 kW
Kifizető feszültség típusa Az ellensúly blokkok mozgatásával vagy hozzáadásával/eltávolításával állíthatja be a feszültséget, és testre szabható a feszültség beállításához szervomotorral.
Egyengető állvány NEM 5 kerekű vezetőegyenesítő keret, vezetőegyenesítő kerék OD Ø60, egyhorony, szerszámosládával.
Az előmelegítő típusa Több vezetőkerekes, egyenesen átmenő, zárt forró levegő keringető sütő-előmelegítő, vezetéses típusú rézhuzalos előmelegítő testre szabható.
Az extruder forgási sebessége MAX 40 RPM MAX60 RPM
Extruder anyagkimenet 4kg/h 7kg/h 12kg/h 18kg/h 25kg/h 30kg/h 38 kg/h 60kg/h
Extruder teljesítmény 5,5 kW 7,5 kW 11 kW 15 kW 22 kW
Csavar paraméterei L/D arány 25:1, tömörítési arány 3,2-3,6, FEP/PFA/ETFE csavarok és GH113 hordók, Inconel centrifugális öntőhordók és Hastelloy C276 csavarok testre szabhatók; A PEEK/PA csavarok és hengerek 38CrMoAlA-ból készülnek.
Fűtés típusa A machone test öntött réz fűtőgyűrű, a nyak réz fűtőgyűrű, az extruderfej bilincs / fej / szerszám öntött réz fűtőlemez, más fűtési típus testreszabható.
Hőmérséklet szabályozás Test3 bilincs1 nyak1 fej1 matrica1 Test4 bilincs1 nyak1 fej1 matrica1
Fűtési teljesítmény 4KW 5 kW 6 kW 8 kW 10 kW 12 kW 15 kW 18 kW
Hordó hűtés 3 szekciós centrifugális ventilátor 4 szekciós centrifugális ventilátor
Etetőgaratos szárító 12 kg 25 kg 50 kg
Méhsejt tányér Hastelloy C276 anyag FEP/PFA/ETFE-hez, 38CrMoAlA anyag PEEK/PA-hoz. Belső áramlásorientált szerkezet, áramlási oritált lyukak egymással leélezett lyukon keresztül kapcsolódnak, zsákutcák nélkül, méhsejtlemez és karima kúpos tömítéssel, ragasztó nem szivárog

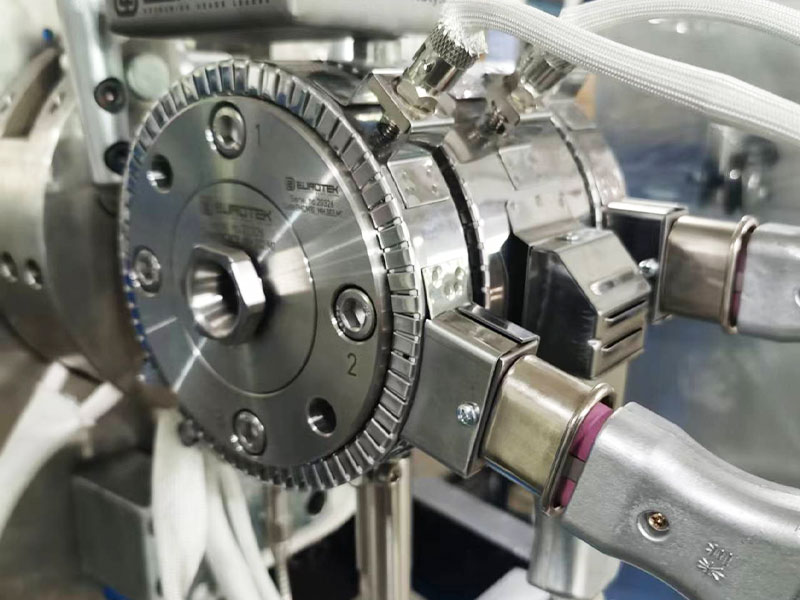

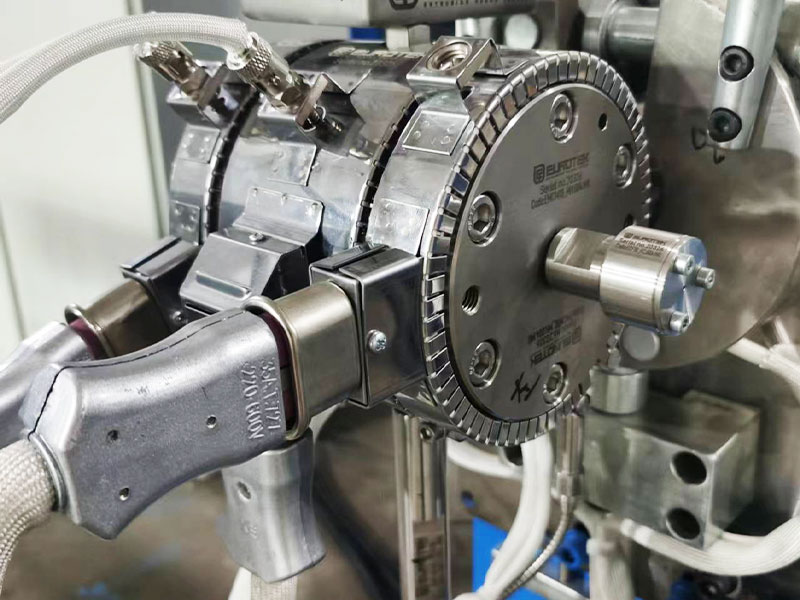

Fej típus U7 típusú automatikus központosító fej, a külső futószalag egyenletes nyomásmozgása, testreszabható különböző szerkezetekkel, például egyrétegű / kétrétegű / egyetlen befecskendező csík / kettős befecskendező csík stb., és más állítható típusú vagy (automatikus központosító mikro állítható) extruderfej is testreszabható.
Fej márka Kínában gyártott extruderfej, GH113 FEP/PFA/ETFE anyagokhoz, SKD61 PEEK/PA anyagokhoz. Testreszabható más márkákhoz, mint például: EUROTEK/UNITEK/EUROCAB/MICRODIA
Fej bilincs A gépfej bilincsének két fele van, két fel-le csavarkészlettel, szinkronizáltan. Egyirányú csavarkulcs is mellékelhető, és más anyagok vagy típusú gépfej bilincsek testreszabhatók.
Fejszintezés A fejkarimás kettős rögzítőcsapos szerkezettel a fej magassági szintje hosszú ideig változatlan marad.
Vákuumos készülék Negatív nyomású vákuumkészülék, levegőszivattyú-csatlakozó a gyűjtőcső bemenetére van szerelve, légszivattyús egységek vagy más típusok kaphatók
Mozgatható füstcső Állandó temperature movable flume, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Hűtővíz tartály 5 méteres egyrétegű U alakú tartály, keringető vizes hűtőrendszer, vízhűtő nincs. A teljes tartály SUS304 anyagból készült. Testreszabás elérhető.
Nagynyomású légfúvó fúvóka Fordított típusú fúvóka, POM anyag, dupla fúvószerkezet, mozgatható víztartályban, hűtővíztartályban, csappantyúban, más típusú fúvóka testre szabható.
Járgány type Egy kerékszíj típusú 3 hornyos osztott kerék Könnyű titán kopásálló, rozsdamentes acél dupla kerék hajtómű
Járgány wheel diameter Ø375 egykerekű szíj típus Ø375 nagy szilárdságú titánötvözet kettős keréktípus, a kerék átmérőjének specifikációi testreszabhatók.
Járgány power 3,7 kW servo motor gear box 3,7 kW servo motor
Huzalfelhalmozó feszítő állvány Ferde huzalakkumuláló feszítőállvány, teljes hossza 9 méter, acéllemez pálya, könnyű futókocsi, 10 horony ＋ 9 horony a huzalgyűjtő kerékhez, teljes huzaltároló kapacitás 150 méter, szervomotor feszültség. Más típusok testreszabhatók.
Huzalgyűjtő kerék átmérője Ø80 Ø100, a kerék átmérője testreszabható Ø150, a kerék átmérője testreszabható Ø180, a kerék átmérője testreszabható
Mérőszámláló Vezetőkerék típusú mérőszámláló 400 mm-es mérőkerék kerületével. Kódolót használ a mérő korrekciós együtthatójának észlelésére, és lehetővé teszi a finombeállítást. Más típusú mérőszámláló készülékek is rendelkezésre állnak.
Felvétel type Kétfejű tengelyes típusú felfogó, automatikus tekercscsere típusú vagy egyéb nem tengelyes huzalfelvevő gépek testreszabhatók.
Felvétel reel spcification Ø100/Ø200/Ø300 Ø200/Ø300/Ø400 Ø300/Ø400/Ø500/Ø630
Felvétel power 0,75 kW 2,2 kW 3,7 kW
Felvétel wire arrangement 0,4 kW-os szervomotor a vezetékek elrendezéséhez

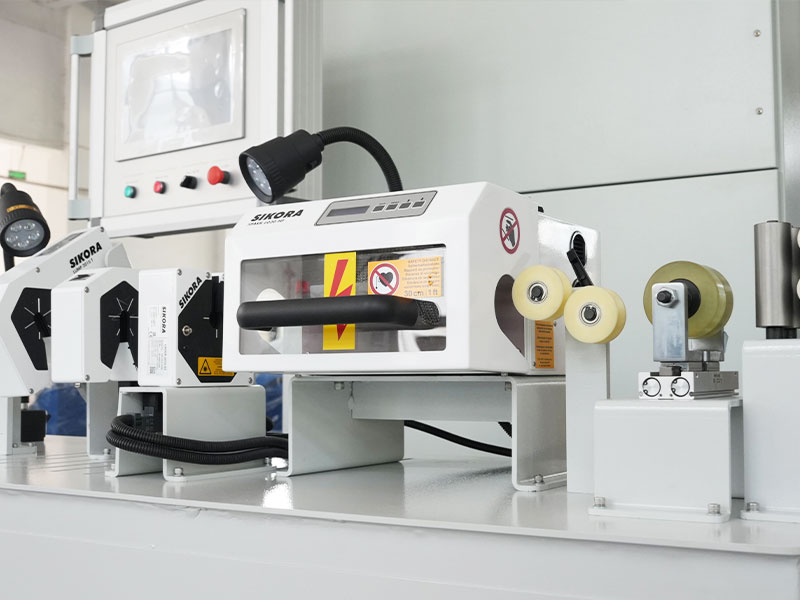

Lézeres átmérőmérő Kínában gyártott huzalátmérő, a mérési pontosság 0,0001 vagy 0,001, más márkák, mint például a SIKORA / ZUMBACH / PROTON / TAKIKAWA stb., testreszabhatók.

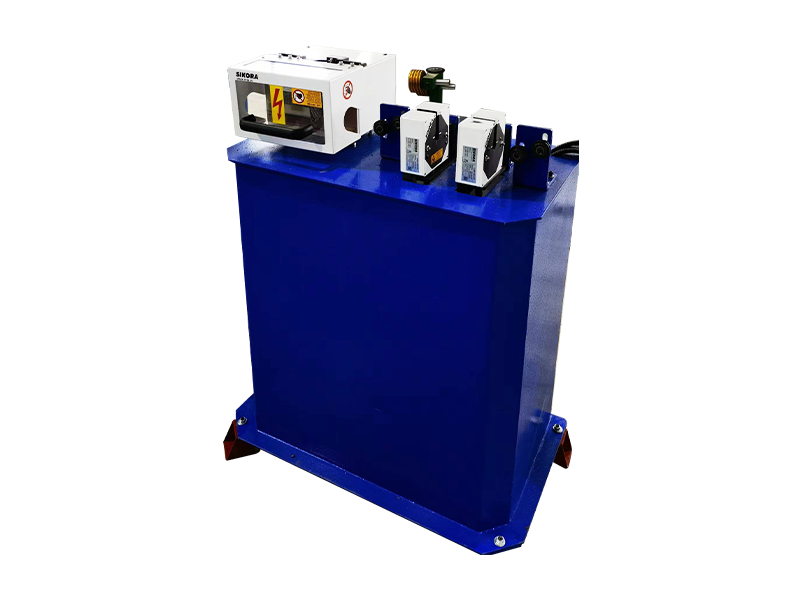

Nagyfrekvenciás szikravizsgáló Kínában gyártott gyöngy típusú nagyfrekvenciás szikratesztelő, 0-15KV feszültség, más márkák, például CLINTON/SIKORA/PROTON testreszabható.
Villamos vezérlő doboz Környezetbarát égésgátló festékbevonatú VICTOR elektromos szekrény, WEINVIEW 10” HMI, SIEMENS PLC, SCHEIDER kapcsolók, RKC hőmérséklet szabályozó A motor és a frekvenciaváltó márkái személyre szabhatók.
Teljes teljesítmény (a csíkozógép nélkül) 32 kW 35 kW 42 kW 45 kW 60 kW 70 kW 75 kW 80 kW



OPCIONÁLIS TESTRESZABÁSI TÉTELEK

Járgány wire drop device A maghuzal-szigetelő extrudáló kapaszkodó vezetékes leejtőeszköz nélkül testreszabható egy hozzáadásához.
Csíkozó befecskendező gép A csíkozó befecskendező gép testreszabható.
Nyomásvizsgálat Nyomásérzékelők vagy robbanásbiztos biztonsági szelepek testreszabhatók a fej peremén.
Corona gép és pácolási lehetőség Felületkezelő koronagépek, kikeményítő létesítmények vagy egyéb felületkezelési típusok testreszabhatók.
Nyomtató Nyomtató or other types can be customized.
Hajszárító A nagy hatékonyságú hajszárító testreszabható, ha a gép nagy sebességű extrudálásban van.
Csomódetektor Testreszabható lehetőség csomófelismerési funkciók hozzáadására a mérőműszerhez kínai márkák átmérőjére, vagy testreszabható más márkák, például SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Víz statikus kapacitásmérő A víz statikus kapacitásmérője, például BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA testreszabható.
Excentricitás mérő Excentricitás mérő, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Hűtő Hűtő vagy tartály szigetelt réteggel testreszabható.
Függő elektronikus tábla A kétoldalas LED-es elektronikus képernyők vagy más típusok támogatottak.
Intelligens képletkezelő rendszer Az intelligens készítménykezelő rendszerek testreszabhatók, és az olyan adatok, mint a felszívási feszültség, a tárolóvezeték feszültsége, az előmelegítési hőmérséklet, a befogadó hőmérséklet-szabályozása, az extrudálási átmérő, a felvevősor távolsága, a légnyomásértékek bekerülnek a PLC-be. Profinet busz kommunikációs módot használ, támogatja a MES adatgyűjtést és importálást, egygombos kihívásos gyártási folyamatot, egygombos indítást, és lehetővé teszi a digitális intelligens termékeket.
Perifériás segédberendezések Egyéb perifériatartozékok vagy speciális testreszabások a teljes géphez testreszabhatók.
Elektromos vezetékek 2,5 méteres légkábeltartó állvány, légcsövek, jelvezetékek és tápkábel leválasztással, vezetékbevezetés az elektromos vezérlődoboz tetejéről, testreszabható alternatív módszerek.
Biztonsági előírások szabvány A kínai CCC biztonsági szabványoknak megfelelően gyártva, és testreszabható a CE/CSA/UL biztonsági szabványoknak megfelelően.
Tápellátás szabványai Háromfázisú 380V/50Hz tápegység testreszabható feszültséggel és frekvenciával a különböző országokban és régiókban.




TERMÉK JELLEMZŐI

● Alkalmazások széles választéka: A PEEK/PA huzalextrudálás egy csavar cseréjével érhető el a gumi típusától függően.
● Szivárgásmentes kialakítás: Az egyedi tömítő- és pozicionáló szerkezetek biztosítják, hogy a karima ne szivárogjon ki az anyagból, és az extrudálófej magassági szintje hosszú távú használat esetén is stabil marad.
● Kiváló minőség: Szigetelt vezetékeink koncentrikussága 93%-97%, a külső átmérő változása ±0,005.
● Pontos hőmérsékletszabályozás: ±1℃-on belül.
● Intelligens: Intelligens felügyeleti rendszerünk személyre szabható, lehetővé téve az egyszerű hozzáférést az SOP-képletekhez, az egy kattintással történő indítási előkészítést és az intelligens működést.
● Könnyű karbantartás: A Kínán kívüli ügyfelek testreszabhatják a Profinet buszvezérlő rendszer használatát, amely biztosítja a gyors és alacsony interferencia jelátvitelt. Mindaddig, amíg bármely országban vagy régióban létezik kommunikációs hálózat, a távoli hibaészlelési, hibaelhárítási és karbantartási szolgáltatások gyorsan megvalósíthatók.
