Hogyan készítsünk Ethernet-kábelt: lépésről lépésre

A saját Ethernet-kábel elkészítése egyszerű, ha megértette a bekötési sorrendet, a megfelelő eszközöket és a szükséges kábelszabványt. A teljes folyamat kábelenként kevesebb mint 10 percet vesz igénybe ha készen vannak az anyagok. RJ45-ös csatlakozókat présel a csavart érpárú kábel mindkét végére a T568A vagy a T568B kábelezési szabvány szerint, majd kábeltesztelővel ellenőrizze a csatlakozást. Ez a rövid válasz. Az útmutató további része minden lépésre, minden változóra és minden elkerülendő hibára kiterjed.

Legyen szó otthoni laborról, iroda bekötéséről vagy sérült patch kábel cseréjéről, a saját Ethernet-kábel megépítése pontos hosszszabályozást, jobb minőségű anyagok kiválasztását és valódi megértését teszi lehetővé annak a kábelnek a belsejében, amelyre a hálózatot rábízza.

Mi van valójában egy Ethernet-kábelben?

Mielőtt bármit is préselne, hasznos tudnia, mivel dolgozik. Egy szabványos Ethernet kábelt tartalmaz négy csavart érpár – összesen nyolc vezeték . A csavarás szándékos. Mindegyik pár kissé eltérő sebességgel csavarodik, hogy kiküszöbölje a szomszédos párokból származó elektromágneses interferenciát (EMI), ezt a tulajdonságot áthallás törlésnek nevezik.

A kábel külső köpenye – az a rész, amelyet lát és kezel – jellemzően PVC-ből vagy alacsony füsttartalmú, nulla halogén (LSZH) vegyületből készül. Ez a kabát folyamatos hosszúságban készül a huzal és kábel extruder , egy gép, amely megolvasztja a szigetelőanyagot, és a rézvezetők köré kényszeríti, miközben azok áthaladnak egy szerszámon. Ennek az extrudált köpenynek az egyenletessége és vastagsága közvetlenül befolyásolja a kábel rugalmasságát, a szélsőséges hőmérsékletekkel szembeni ellenálló képességét, valamint azt, hogy képes megfelelni a tűzbiztonsági besorolásoknak, mint például a CM, CMR vagy CMP.

A köpeny belsejében minden egyes vezető vékony, színes műanyag szigeteléssel van bevonva – ismét egy huzal és kábel extruder a gyártás során. Ez a színkódolás lehetővé teszi a T568A és T568B kapcsolási rajzok pontos követését, amikor a kábelt kézzel végzi el.

Ethernet-kábel kategóriák és specifikációik

A legtöbb barkácsolás Ethernet kábelprojekthez A Cat6 a praktikus édes hely . Széles körben elérhető, gigabites sebességet képes kezelni teljes 100 méteres távon, 10 Gbps-ot támogat rövidebb távolságokon, és csak kis mértékben kerül többe, mint a Cat5e. Érdemes megfontolni a Cat6A-t, ha állandó falra szerelést végez, és jövőbiztosságot szeretne 10 Gbps sebességgel a teljes 100 méteren.

Eszközök és anyagok, amelyekre szüksége van a kezdés előtt

A legtöbb meghibásodott Ethernet-kábel a szerszámok levágásával kezdődik. A rossz hullámosodás a szemnek láthatatlan, de pusztító hatású az integritás jelzésére. Itt van minden, ami a munka megfelelő elvégzéséhez szükséges:

Alapvető eszközök

• Krimpelő szerszám – Ez a legfontosabb eszköz. A minőségi racsnis krimpelő (például a Platinum Tools vagy a Klein Tools által gyártott) egyenletes, egyenletes nyomást fejt ki mind a nyolc csapon egyszerre. Az olcsó, nem racsnis krimpelők a szakaszos csatlakozások első számú okai.
• Kábelcsupaszító — Egy erre a célra kialakított kábelcsupaszító a külső burkolatot úgy vágja meg, hogy közben a vezető szigetelése nem reped be. Használhat egy kést, de a bevágott belső szigetelés rövidzárlatot és jelromlást okoz.
• Síkba vágott huzalvágó vagy olló — A vezetékek egyenletes hosszúságú levágásához az RJ45 csatlakozóba való behelyezés előtt.
• Kábelvizsgáló — Nem alku tárgya, ha egynél több kábelt készít. Egy alap folytonosság-tesztelő 20 dollár alatt van, és megerősíti, hogy mind a nyolc érintkező megfelelően van csatlakoztatva mindkét végén.
• Vonalzó vagy mérőszalag — A kábel hosszának pontos mérésére és annak ellenőrzésére, hogy mindkét végén nem csavarta-e ki többet, mint az ajánlott mennyiségű vezeték.

Anyagok

• Ethernet kábel tömeges tekercs — Vásároljon lábonként vagy 250 lábos, 500 lábos vagy 1000 lábos orsóban a projekt hatókörétől függően. A kábel köpenye, amelyet a kábel extruder a gyártás során meg kell jelölni a kategóriáját, a vezető szelvényét (jellemzően 23 AWG a Cat6 esetén) és a vonatkozó biztonsági listákat (CMR a felszálló ághoz, CMP a csatlakozóterekhez).
• RJ45 csatlakozók — Vásároljon kábelkategóriájának megfelelő csatlakozókat. A nagyobb átmérőjű vezetékekkel és belső spline-szel rendelkező Cat6 kábelekhez Cat6-besorolású, szélesebb vezetékcsatornával rendelkező csatlakozókra van szükség. A Cat5e csatlakozók használata a Cat6 kábelen rossz illeszkedést és hibás krimpelést eredményez.
• Feszülésmentesítő csizma (opcionális) — Ezek a műanyag hüvelyek átcsúsznak a kábelen a préselés előtt, és rápattannak az RJ45-ös csatlakozóra, hogy megvédjék a csomópontot az ismételt elhajlástól.
• Kábelcímkék vagy jelölők — Minden elkészített kábel mindkét végét címkézze fel. Ezzel több órányi hibaelhárítást takaríthat meg a későbbiekben.

A T568A és T568B kábelezési szabványok megértése

Ez az a hely, ahol az emberek összezavarodnak, úgyhogy rendezzük közvetlenül. Két elfogadott huzalozási szabvány létezik az Ethernet-kábelekre: T568A és T568B , amelyet a TIA/EIA-568 szabvány határoz meg. Csak a narancssárga és zöld párok (1., 2., 3. és 6. tű) elrendezésében különböznek. Mindkettő jól működik gigabites Ethernettel. A választás csak az egyetlen telepítésen belüli következetesség szempontjából számít.

A T568B a leggyakrabban használt szabvány az Egyesült Államokban , különösen kereskedelmi és vállalati környezetben. A T568A-t részesítik előnyben a kormányzati létesítményekben (az egyesült államokbeli szövetségi kormányzati hálózati szabványok előírják), és technikailag a TIA által preferált szabvány az új telepítéseknél. A gyakorlatban mindaddig működik, amíg ugyanazt a szabványt használja az egyenes kábel mindkét végén.

T568B tűkivezetés (balról jobbra, a fül lefelé)

Egyenes átmenő vs Crossover kábelek

A egyenesen átmenő kábel ugyanazt a kábelezési szabványt (T568A vagy T568B) használja mindkét végén. Szinte minden helyzetben ezt csinálja: számítógépet kapcsolóhoz, kapcsolót routerhez, fali csatlakozót patch panelhez csatlakoztat. A keresztező kábel az egyik végén T568A-t, a másikon a T568B-t használja, felcserélve az adási és vételi párokat. A keresztező kábelekre a történelemben két számítógép közvetlen, kapcsoló nélküli összekapcsolásához volt szükség. Ma gyakorlatilag minden modern hálózati interfész kártya (NIC) és kapcsoló támogatja az Auto-MDI/MDIX-et, amely automatikusan felismeri és kijavítja a kábel típusát, így a crossover kábelek többnyire elavultak. Ennek ellenére a megkülönböztetés ismeretében elkerülhető a félreértés, amikor egy régebbi telepítésben találkozik egy régi keresztező kábellel.

Lépésről lépésre: Hogyan készítsünk Ethernet-kábelt

Gondosan kövesse ezeket a lépéseket. A gigabites sebességgel működő és a 100 Mb/s-nál meghibásodott – vagy egyáltalán nem kötődő – kábelek közötti különbség gyakran milliméternyi szabad vezetékben vagy egyetlen vezeték szögében múlik.

1. lépés: Vágja le a kábelt a hosszra

Mérje meg a távolságot, amelyet meg kell tennie, és vágja el a kábelt. Adjon hozzá legalább 6-12 hüvelyk extra hosszúságot, hogy figyelembe vegye a végeit, és hagyjon némi lazaságot a jövőbeni újrazáráshoz, ha egy csatlakozó meghibásodik. Egyetlen Ethernet kábelszakasz maximális hossza 100 méter (328 láb) Cat5e és Cat6A között. Ennek túllépése jelgyengülést és megbízhatatlan kapcsolatokat okoz.

Ha feszültségmentesítő csizmát használ, csúsztassa az egyiket a kábelre most – mielőtt csatlakoztatja a csatlakozót –, mert utána nem tudja hozzáadni.

2. lépés: Vágja le a külső kabátot

A kábelcsupaszítóval kb 1–1,5 hüvelyk (25–38 mm) a külső köpenytől mindkét végéről. Finoman pontozzon – átvágja a PVC vagy LSZH köpenyanyagot, amelyet drót- és kábelextruderrel rögzítettek szabályozott vastagságban, és nem igényel nagy nyomást. Elegendő egyszer vagy kétszer megforgatni a csupaszítót a kábel körül. Húzza le a rovátkolt kabátrészt, hogy felfedje a benne lévő négy csavart érpárt.

Vizsgálja meg a vezetőket. Ha az egyes vezetékek színes szigetelése megrepedt vagy elvágódott, vágja vissza a kábelt, és kezdje újra ezt a lépést. A bevágott szigetelő rövidzárlatot okoz a szomszédos vezetők között a modern Ethernet nagyfrekvenciás jelzése alatt.

Egyes Cat6 kábeleken egy műanyag kereszt alakú spline (más néven elválasztó vagy X-kitöltő) található, amely a kábel hosszában fut, hogy a párok fizikailag elkülönüljenek és csökkentsék az áthallást. Ha a tiéd igen, vágd egy szintre a kabáttal egy síkban kivágott szeletekkel.

3. lépés: Csavarja ki és rendezze el a párokat

Óvatosan csavarja ki a négy pár mindegyikét, és egyenesítse ki az egyes vezetékeket. A T568B esetében balról jobbra rendezze őket a következő sorrendben: narancs/fehér, narancs, zöld/fehér, kék, kék/fehér, zöld, barna/fehér, barna.

Ez az a lépés, amely leggyakrabban megbotránkoztatja a kezdőket. Szánjon időt itt. Fektesse a vezetékeket laposan a kezébe, és a folytatás előtt kétszer ellenőrizze a sorrendet. Egy áthelyezett vezeték azt jelenti, hogy a kábel nem fog működni – vagy ami még rosszabb, szakaszosan fog működni, amit nehezebb diagnosztizálni.

Ne csavarjon ki a szükségesnél több vezetéket. A TIA/EIA-568 szabvány maximum 13 mm-es (körülbelül fél hüvelyk) csavaratlan hosszt határoz meg a Cat6 esetében. A túlzott kicsavarás rontja a kábel áthallási teljesítményét, és meghiúsíthatja a tanúsítási tesztet, még akkor is, ha az alap tesztelés során gigabites sebességgel kapcsolódik.

4. lépés: Vágja le a vezetőket egyenletes hosszúságúra

Tartsa mind a nyolc vezetéket laposan és egyenletesen a kezében, tartsa be a megfelelő balról jobbra sorrendet. Egy síkban vágott szeletekkel vágja le mindegyiket egyforma hosszúságúra – nagyjából 12-14 mm (körülbelül fél hüvelyk) ahonnan a külső kabát véget ér. A cél egy tökéletesen öblítés, egyenletes átvágás mind a nyolc vezetéken. Az egyenetlen hosszúság azt jelenti, hogy egyes vezetékek nem érik el az RJ45-ös csatlakozó érintkezőit, és szakadást okoznak ezeken a érintkezőkön.

5. lépés: Helyezze be a vezetékeket az RJ45 csatlakozóba

Tartsa az RJ45 csatlakozót fülével lefelé és a nyitott végével maga felé. Csúsztassa a nyolc vezetéket a csatlakozó nyolc csatornájába, ügyelve a sorrendjükre. Határozottan nyomja be őket egészen – minden vezetőnek érintenie kell a csatlakozó elülső falát hogy a krimpelőcsapok megfelelő érintkezést hozzanak létre.

Krimpelés előtt nézze meg a csatlakozó elejét (azt a végét, ahol a tűk vannak). Minden érintkező pozícióban más-más színt kell látnia, és a köpenynek láthatónak kell lennie a csatlakozó hátsó feszültségmentesítő részén. Ha a köpeny nincs a csatlakozón belül, a mechanikus feszültségmentesítő nem fog megfelelően illeszkedni, és a kábel törékeny lesz ezen a csomóponton.

Ha tanul, használjon átmenő RJ45 csatlakozókat – van egy nyílásuk az elején, amely lehetővé teszi, hogy a vezetőket teljesen átnyomja, majd a felesleget a krimpelés után levágja. Könnyebb helyesen betölteni őket, és egyenletesebb eredményeket produkálnak a kezdők számára.

6. lépés: Préselje össze a csatlakozót

Illessze be a betöltött RJ45 csatlakozót a krimpelőszerszám megfelelő szerszámába. Nyomja meg erősen és teljesen a fogantyúkat. Egy racsnis krimpelő kattan és elenged, ha elegendő nyomást alkalmazunk. A nem racsnis krimpelőnél a nyomást tapintással kell megítélni – elég erősen szorítani ahhoz, hogy mind a nyolc érintkező teljesen belenyomódjon a vezeték szigetelésébe, és a feszültségmentesítő fül teljesen rányomódik a kábelköpenyre.

Ha átmenő csatlakozót használt, vágja le az elöl kiálló vezetékfelesleget a síkba vágott csapokkal. A levágott felületnek egy síkban kell lennie a csatlakozó elejével.

Ismételje meg az összes lépést a kábel másik végén. Egyenes átmenő kábel esetén ugyanazt a kábelezési szabványt (T568B vagy T568A) használja mindkét végén.

7. lépés: Tesztelje a kábelt

Csatlakoztassa a kész kábel mindkét végét egy kábelvizsgálóhoz. A teszter sorban küld egy jelet mind a nyolc érintkezőn keresztül, és megerősíti, hogy az egyik végén lévő érintkezők mindegyike csatlakozik a másik végén lévő megfelelő érintkezőhöz, és nincs-e rövidre zárva az érintkezők. Az alap folytonossági teszter sikeres eredménye a következőket jelenti:

• Mind a nyolc vezeték megfelelően van csatlakoztatva (nincs nyílás)
• A vezetékek nincsenek keresztezve vagy felcserélve
• A vezetékek nincsenek rövidre zárva egymással

Az alapvető folytonosság-tesztelő nem ellenőrzi a teljesítményjellemzőket, például a csillapítást, a visszatérési veszteséget vagy a közeli áthallást (NEXT). Kritikus infrastruktúra-telepítések esetén egy professzionális kábeltanúsító (például a Fluke Networks által készített) teljes TIA-568 tanúsítási tesztet hajt végre. Ezek az eszközök több ezer dollárba kerülnek, és jellemzően professzionális hálózatszerelők bérelik vagy birtokolják őket.

Hogyan befolyásolja a kábelgyártás a megvásárolt és használt kábeleket

Ha Cat6 vagy Cat6A kábel orsót vásárol, a kábel minőségét nagymértékben meghatározza a gyártás módja – különösen a kábel pontossága és állapota. huzal és kábel extruder a vezetők szigetelésére szolgál, és az egyes érpárok csavarodásának szabályozására használt berendezések.

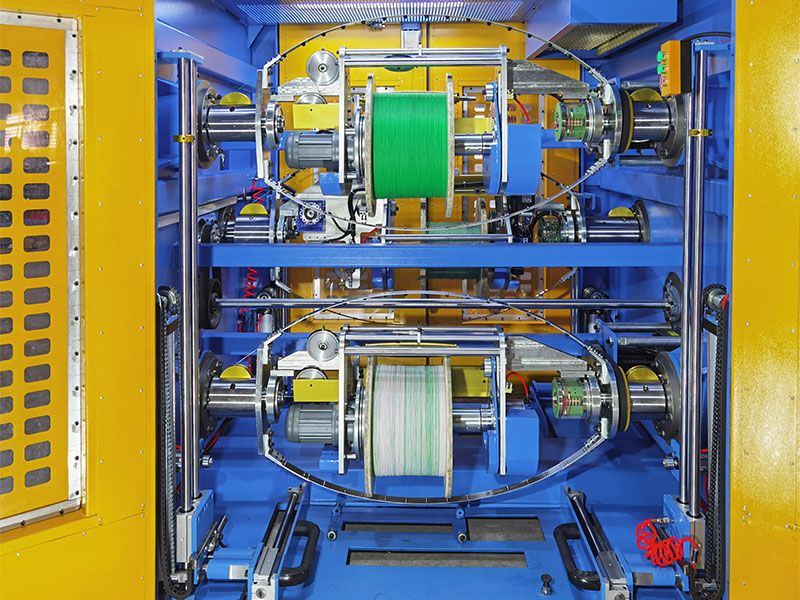

A huzal- és kábelextruder úgy működik, hogy a hőre lágyuló szigetelőanyagot (PVC, polietilén vagy LSZH anyag) megolvasztja, és egy mozgó vezető körül lévő keresztfejen keresztül kényszeríti. Az extruder nagyon szűk tűréssel szabályozza a szigetelőréteg vastagságát és koncentrikusságát. Az Ethernet kábelvezetők esetében a szigetelés vastagsága közvetlenül befolyásolja a kábel dielektromos állandóját, amely meghatározza a jel terjedési sebességét és impedanciáját. A Cat6 kábelnek 100 ohm ±15% karakterisztikus impedanciát kell fenntartania a teljes frekvenciatartományban – ez a specifikáció teljes mértékben a kábelextruder konzisztens szigetelési geometriájától függ.

Ez az oka annak, hogy jelentős különbség van a prémium márkás kábel és a nem ellenőrzött szállítóktól vásárolt olcsó névtelen kábel között. A rosszul karbantartott vagy kis pontosságú extrudereken készült kábelek szigetelésvastagsága inkonzisztens, középponttól eltérő vezetékekkel (rossz koncentrikusság) vagy változó köpenyfalvastagsággal rendelkezhetnek – mindezek miatt előfordulhat, hogy a kábel nem teljesíti a teljesítményszabványokat, még akkor is, ha átmegy az alapvető folytonossági teszten. A 100 Mbps-on működőképesnek tűnő kábel a gyártási inkonzisztenciák miatt előfordulhat, hogy nem képes megbízhatóan fenntartani az 1 Gbps vagy 10 Gbps sebességet.

Ezenkívül egyes olcsó kábelgyártók rézbevonatú alumínium (CCA) vezetékeket helyettesítenek a tömör rézzel. A CCA rendelkezik a tiszta réz vezetőképességének körülbelül 60%-a , nagyobb ellenállás és jelentősen rosszabb teljesítmény a Power over Ethernet (PoE) alkalmazásokban, ahol a kábelnek adatot és elektromos áramot is szállítania kell. Mindig ellenőrizze, hogy a vásárolt kábelen a „BC” (csupasz réz) jelzés van-e a „CCA” helyett, ha a teljesítmény és a PoE-kompatibilitás számít.

Szilárd mag és sodrott vezető kábel: melyiket használjuk

Az Ethernet kábel két vezetékes kivitelben kapható: tömör és sodrott. Ez a megkülönböztetés többet számít, mint azt a legtöbb ember gondolná.

Szilárd vezető kábel

A nyolc vezető mindegyike jellemzően egyetlen rézhuzal 23 AWG Cat6-hoz . A tömör vezetékes kábelt állandó telepítésre tervezték: falakon, mennyezeten, vezetéken keresztül, valamint a patch panelek és a trapézkő csatlakozók között. Kiváló elektromos teljesítménnyel rendelkezik magas frekvenciákon (alacsonyabb csillapítás, jobb áthallási jellemzők), de merevebb és hajlamosabb a vezetők elfáradására, ha ismételten hajlítják. Szilárd vezető kábelt nem szabad olyan alkalmazásokban használni, ahol a kábelt rendszeresen mozgatják, feltekerik vagy meghajlítják a csatlakozóknál.

Sodrott vezetőkábel

Mindegyik vezető több vékony rézszálból áll, amelyek össze vannak kötve, vezetőnként jellemzően 7 szál. A sodrott kábel puhább, rugalmasabb, és törés nélkül bírja az ismételt hajlítást – így ez a megfelelő választás patch kábelekhez: a fali csatlakozó és a számítógép, vagy a patch panel portja és a switch port közötti rövid kábel. A sodrott kábel hosszegységenkénti ellenállása valamivel nagyobb, mint a tömör kábel, de a patch kábelhosszaknál (általában 5 méter alatt) ez a különbség elhanyagolható.

Patch kábelként használt DIY Ethernet-kábelekhez használjon sodrott vezetőkábelt. A falakon belüli állandó strukturált vezetékekhez használjon tömör vezetős kábelt.

Árnyékolt és árnyékolatlan kábel: amikor az árnyékolás számít

Az otthonokban és irodákban használt legtöbb Ethernet-kábel UTP – árnyékolatlan csavart érpár. A csavart érpárú konstrukció önmagában is megfelelő zajelnyelést biztosít a legtöbb környezetben. Az árnyékolt kábel egy vagy több fém árnyékolási réteget – fóliát, fonatot vagy mindkettőt – ad hozzá a párok vagy a teljes kábelköteg körül.

Az árnyékolt kábelhez árnyékolt RJ45 csatlakozók szükségesek, és az árnyékolást az egyik végén megfelelő földeléshez kell csatlakoztatni (általában a patch panelen vagy a kapcsolón). A nem megfelelően földelt árnyékolás valójában zajt okozhat, nem pedig megszünteti – ezt a jelenséget földhuroknak nevezik. Otthoni és normál irodai használatra, Az UTP kábel megfelelő telepítéssel elegendő minden modern gigabites és 10 gigabites alkalmazáshoz.

Gyakori hibák és megoldásuk

A legtöbb meghibásodott DIY Ethernet-kábel egy kis számú ismétlődő hibákra vezethető vissza. Ha ezeket előre ismeri, időt és anyagpazarlást takarít meg.

Elromlott vezetékek

A leggyakoribb hiba. A transzponált pár azt jelenti, hogy a kábeltesztelő "fordított" vagy "osztott páros" hibát mutat. A megosztott pár különösen alattomos: a kábel alacsony sebességnél összekapcsolódhat, de gigabites terhelés alatt meghibásodik, mert a párok nincsenek megfelelően illesztve. Krimpelés előtt mindig ellenőrizze még egyszer a huzalok sorrendjét. Nincs más javítás, mint a csatlakozó levágása és újra lezárása.

A vezetékek nem érik el a csatlakozó elejét

Ha a vezetékek nem érik el az RJ45 ház elülső falát, a krimpelőcsapok nem szúrják át a szigetelést és nem érintkeznek a rézzel. Az eredmény megszakad az áramkör ezeken a csapokon. A préselés előtt jó megvilágítás mellett nézze át a csatlakozó elejét – minden vezeték színét látnia kell a megfelelő tűrésben. Ha nem, nyomja be újra a kábelt, és ellenőrizze, hogy nincs-e rövidebb vagy visszahajlott vezeték.

A kabát nincs a csatlakozón belül

A külső köpenynek be kell nyúlnia az RJ45 csatlakozó hátuljába, hogy a feszültségmentesítő fül megfogja azt a krimpelés során. Ha túl sok köpenyt távolított el, a vezetékek a csatlakozótűkhöz csatlakoznak, de a köpeny szabadon lebeg, ami mechanikailag gyenge pontot hoz létre, amely meghibásodik, ha a kábelt meghúzzák vagy meghajlítják. Vágja vissza a kábelt, vágja le újra, kevesebb burkolat eltávolításával, és csatlakoztassa újra.

Nem megfelelő préselési nyomás

A teljesnek látszó, de nem teljesen lenyomott krimpelés szaggatott kapcsolatokat eredményezhet, amelyeket rendkívül nehéz diagnosztizálni – a kábel egyik pillanatban átmegy az alapteszteren, a következőben pedig meghibásodik a hálózati terhelés alatt. Használjon minőségi racsnis krimpelőt, amely garantálja a teljes tömörítést a kiengedés előtt. Ha nem racsnis szerszámot használ, és kétségei vannak, alkalmazzon egy második erős szorítást.

A párok túlzott kicsavarása

A 13 mm-nél hosszabb vezeték kicsavarása a végponton rontja az áthallás teljesítményét. Ez nem okozza a kábel meghibásodását a folytonossági tesztben, de a kábel meghiúsítja a 6. kategóriás teljesítménytanúsítványt. Otthoni használat esetén az ütés láthatatlan lehet, de nagy sűrűségű patch panel környezetben vagy hosszú kábelfutás esetén a túlzott kicsavarodás különbséget jelenthet a megbízható 1 Gbps-os működés és a gyakori hibák között.

Kültéri és speciális Ethernet-kábelek

A szabványos beltéri Ethernet kábel nem alkalmas kültéri vagy közvetlen temetésre. A beltéri kábelekhez használt PVC köpeny idővel felszívja a nedvességet, és UV fényben lebomlik. Kültéri futásokhoz – például egy ház és egy különálló garázs között – speciálisan kültéri expozícióra tervezett kábelre van szükség.

Kültéri Ethernet kábel UV-stabilizált köpenykeveréket használ, általában fekete polietilént vagy UV-álló PVC keveréket, amelyet a környezeti ellenállás érdekében kialakított huzal- és kábelextruderrel alkalmaznak. Egyes kültéri kábelek vízzáró gélt vagy elárasztó keveréket is tartalmaznak a párok körül, hogy megakadályozzák a nedvesség beáramlását a kábelmagba.

Közvetlen temetési kábel egy lépéssel tovább megy: úgy tervezték, hogy vezeték nélkül a földbe temetjék. Jellemzően vastagabb burkolattal, géllel töltött maggal, és néha további páncélréteggel (acél vagy alumínium) van, hogy megvédje a sziklák vagy rágcsálók okozta mechanikai sérülésektől. A páncélozott kábel külső köpenyét a kábelextruder két rétegben állítja elő – egy belső ágyazati réteg a páncél felett és egy külső védőréteg –, így lényegesen tartósabb, mint a hagyományos kábel.

Légi telepítésekhez (épületek között oszlopok közé fűzött kábelen keresztül) szüksége van önhordó Ethernet kábel , amely a köpenybe integrált vagy a kábel mellé kötegelt acél futárhuzalt tartalmaz. Ez a hírvivő vezeték viseli a fesztáv mechanikai feszültségét, védve az Ethernet vezetékeket a megnyúlástól.

Ha a kültéri vagy közvetlenül eltemetett kábelt RJ45-ös csatlakozókkal lezárja az átmeneti pontokon (ahol például a kábel belép az épületbe), használjon időjárásálló csatlakozódobozokat vagy megfelelően lezárt, géllel töltött toldókészleteket, hogy megakadályozza a nedvesség bejutását a csatlakozási pontokon. Maguk az RJ45 csatlakozók nem vízállóak, és soha nem szabad őket kitenni az időjárás hatásainak.

Az Etherneten keresztüli áramellátással kapcsolatos megfontolások saját kábelek készítésekor

A Power over Ethernet (PoE) egyenáramú áramellátást ugyanazon a kábelen keresztül biztosít, amely a hálózati adatokat továbbítja, így nincs szükség külön tápegységre az olyan eszközöknél, mint az IP-kamerák, vezeték nélküli hozzáférési pontok, VoIP-telefonok és IoT-érzékelők. Ha olyan Ethernet-kábeleket készít, amelyek PoE-t hordoznak, további tényezőket is figyelembe kell venni.

Az IEEE 802.3bt szabvány (PoE ) akár 90 watt teljesítmény portonként mind a négy páron. Ezeken a teljesítményszinteken a vezető ellenállása jelentősen számít. A kábelben fellépő teljesítményveszteség (I²R veszteség) a kábel felmelegedését okozza, a többi kábellel kötegben felmelegedett kábel pedig még jobban felmelegszik. A 802.3bt szabvány leértékelési irányelveket tartalmaz, amelyek meghatározzák, hogy a maximális besorolási távolsághoz milyen közel tud megbízhatóan üzemeltetni a kötegelt PoE kábeleket.

Csak tömör, csupasz rézvezetékeket használjon PoE alkalmazásokhoz. A rézbevonatú alumíniumvezetők kifejezetten nem ajánlottak PoE-hez, mivel nagyobb ellenállásuk, és hajlamosak meghibásodni a krimpelési pontokon a PoE áram által okozott hőciklus miatt. Egyes PoE befecskendezőkről ismert, hogy idővel károsítják vagy tönkreteszik a CCA-kábeleket.

A nagy teljesítményű PoE alkalmazásokhoz a Cat6A kábelt előnyben részesítik a Cat6-tal szemben, nem csak a 10 Gbps teljesítménye miatt, hanem azért, mert a nagyobb vezetékek (23 AWG, ugyanaz, mint a Cat6, de jobb szerkezeti konzisztenciával) és szigorúbb gyártási tűrései – beleértve a kábelextruder gyártás közbeni egyenletesebb szigetelési geometriáját – alacsonyabb és kiszámíthatóbb ellenállást eredményeznek egységnyi hosszon.

RJ45-ös csatlakozók helyett fali csatlakozókra és patch panelekre bontva

Nem minden Ethernet-kábelhez kell RJ45 krimpcsatlakozó. A strukturált vezetékrendszerek általában az állandó kábelvezetéseket a fali lemezekbe szerelt trapézkő-csatlakozókhoz vagy a 110 lyukasztós patch panel portokhoz kötik le. Mindkét típusú lezárás lyukasztószerszámot használ, nem krimpelőt.

Egy lyukasztószerszám egyetlen mozdulattal rögzíti és vágja le a vezetőt egy hornyolt csatlakozóba. A rés átvágja a vezeték szigetelését, és érintkezik a csupasz rézzel, hasonlóan ahhoz, ahogy az RJ45 csatlakozó IDC (szigeteléseltolásos érintkező) érintkezői működnek a krimpelés során. A Keystone aljzatok T568A és T568B színkóddal is fel vannak címkézve, így egyszerűen kövesse a magára az aljzatra nyomtatott színsémát.

Használjon 110-es lyukasztó pengét, amely a lezárni kívánt kábelkategóriának felel meg. A használat miatt elhasználódott vagy nem megfelelő típusú pengék gyenge végződéseket eredményezhetnek, amelyek megfelelnek a folytonossági vizsgálatnak, de nem teljesítik a teljesítménytanúsítványt. A kiváló minőségű Cat6A trapézkő-aljzatok csuklós vagy szerszám nélküli kialakítást használnak, amely a pár csavarását a lehető legközelebb tartja a végponthoz, megőrizve azt az áthallási teljesítményt, amelyre a kábel szerkezetét – amelyet a gyári huzal- és kábelextruder folyamata során gondosan ellenőriztek – úgy tervezték, hogy elérje.
