Mi az az árnyékolt vezeték?

Médiainformációk 2026-06-08

Mi az árnyékolt vezeték: a közvetlen válasz

Az árnyékolt vezeték egy elektromos vezető – vagy vezetők csoportja – egy vagy több vezető anyagrétegbe burkolva, amely az elektromágneses interferencia (EMI) és a rádiófrekvenciás interferencia (RFI) blokkolására szolgál. Az pajzs Faraday-kalitkaként működik a belső jelhordozó vezetők körül, és a nem kívánt elektromos zajt a földre irányítja, ahelyett, hogy torzítaná a továbbított jelet. Gyakorlatilag ez azt jelenti, hogy a vezetéken áthaladó adat-, hang-, videó- ​​vagy tápjel tisztábban és pontosabban érkezik meg rendeltetési helyére, mint egy árnyékolatlan alternatíván keresztül.

Az árnyékolt vezetékek az alapkövetelmény minden olyan környezetben, ahol a jel integritása nem sérülhet – az ipari automatizálás padlói, az orvosi berendezések, a repülőgépes szekrények, a műsorszóró stúdiók és a nagy sebességű adatközpontok naponta támaszkodnak rájuk. Árnyékolás nélkül az érzékeny vezetők elnyelik a közeli motorok, kapcsolóüzemű tápegységek, fluoreszkáló világítás és más párhuzamosan futó kábelek által kibocsátott energiát, ami rontja a teljesítményt és olyan hibaarányokat vezet be, amelyek a skálán fokozódnak.

Az árnyékolás lefedettsége százalékban van kifejezve. A fóliapajzs általában 100%-os lefedettséget ér el, míg a fonott pajzs 85% és 98% között van a fonat szögétől és a szál sűrűségétől függően. A legtöbb ipari jelkábel esetében a mérnökök legalább 90%-os lefedettséget céloznak meg hogy megfeleljen az IEC 61000 és a MIL-DTL-17 követelményeinek anélkül, hogy szükségtelenül növelné a kábel átmérőjét vagy költségét.

Hogyan épül fel az árnyékoló réteg

Maga a pajzs nem egyetlen szabványos réteg. A gyártók az árnyékolási architektúrát a várható interferencia frekvenciatartománya, a kábel rugalmassági követelményei és a telepítési környezet alapján választják ki. Az egyes konstrukciótípusok megértése segít a kábel meghatározásakor egy új projekthez vagy egy meglévő telepítés értékeléséhez.

Fóliapajzsok

A fóliapajzs vékony alumínium- vagy rézrétegből áll, amely poliészter filmhordozóhoz van kötve. A fólia meghatározott átfedéssel – jellemzően 10-25%-kal – körbeveszi a vezetőköteget, hogy fenntartsa az elektromos folytonosságot. A fóliapajzsok 100%-os felületi lefedettséget biztosítanak, így rendkívül hatékonyak a 100 kHz feletti nagyfrekvenciás EMI-vel szemben. Könnyűek, minimális átmérővel rendelkeznek, és költséghatékonyak a többmagos műszerekhez és adatkábelekhez. A kompromisszum az, hogy a fóliapajzsok viszonylag sérülékenyek, és nem alkalmasak olyan kábelekhez, amelyek folyamatosan meghajlanak a használat során.

Fonott pajzsok

A fonott pajzs úgy jön létre, hogy finom szálakat ónozott rézből, csupasz rézből vagy ezüstözött rézhuzalból fonnak össze szövött mintázatban a szigetelt vezető(k) körül. A fonat lefedettsége a hordozók számától, a hüvelykenkénti csákánytól és a huzalszál átmérőjétől függ. Az alacsony frekvenciájú csillapításra optimalizált fonat – mondjuk 10 MHz alatt – 36 vivős, 16 szálas konfigurációt használhat 95%-os lefedettség mellett. A fonott árnyékolások kiváló mechanikai szilárdságot biztosítanak, még akkor is fenntartják a lefedettséget, ha a kábelt többször meghajlítják, és alacsony átviteli impedanciát kínálnak, ami az árnyékolás hatékonyságának kulcsmutatója alacsonyabb frekvenciákon.

Spirál és szolgált pajzsok

A spirális (vagy kiszolgáló) árnyékolás spirálisan körbeveszi a szálakat a kábelmag körül, nem pedig összefonja őket. Ez a konstrukció biztosítja a kábel maximális rugalmasságát és a legalacsonyabb hajlítási sugarat az árnyékolt kivitelek közül, ezért a spirálárnyékolt kábelek dominálnak a mikrofon-, headset-kábelekben és az orvosi betegfigyelő vezetékekben, amelyek használat közben folyamatosan mozognak. A lefedettség valamivel alacsonyabb, mint egy fonat azonos vezetékszám mellett, és az érintkezési ellenállás növekszik magasabb hajlítási ciklusoknál, ezért a spirálárnyékolást általában nem írják elő RF vagy nagyfrekvenciás adatátviteli alkalmazásokhoz.

Kombinált pajzsok

Széles frekvenciaspektrumú interferenciát okozó környezetekben a kombinált pajzsok fóliát és fonást egymáshoz kötnek. A fólia minden rést lezár a nagyfrekvenciás védelem érdekében, míg a fonat mechanikai robusztusságot biztosít és javítja az alacsony frekvenciájú árnyékolás hatékonyságát. Ez az architektúra szabványos a Cat 7 és Cat 8 hálózati kábelekben, valamint a műsorszórási és RF átviteli alkalmazásokban használt csúcskategóriás koaxiális kábelekben. A kombinált pajzsok 5 milliohm/méter alatti átviteli impedancia értékeket tudnak elérni , ami közvetlenül a jelminőség mérhető javulását jelenti az igényes telepítéseknél.

A szerepe Vezeték és kábel szalagozás az árnyékolt kábel szerelvényben

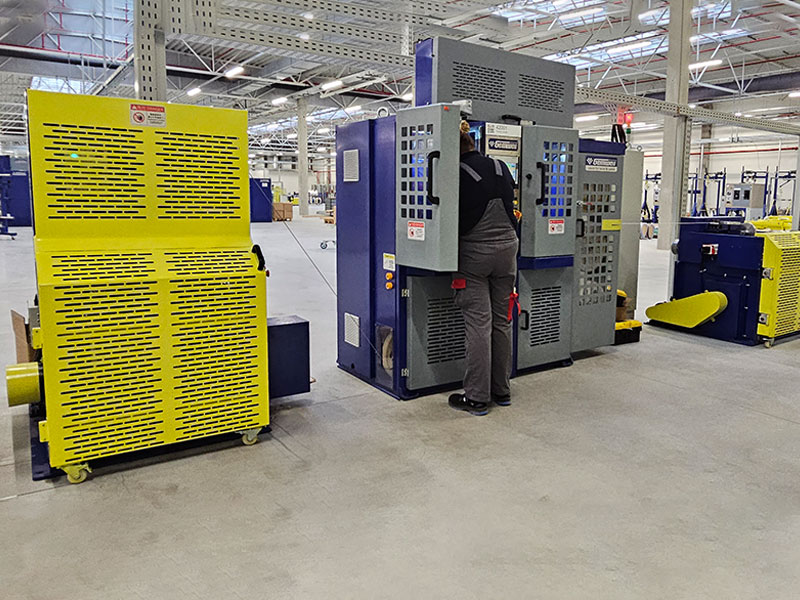

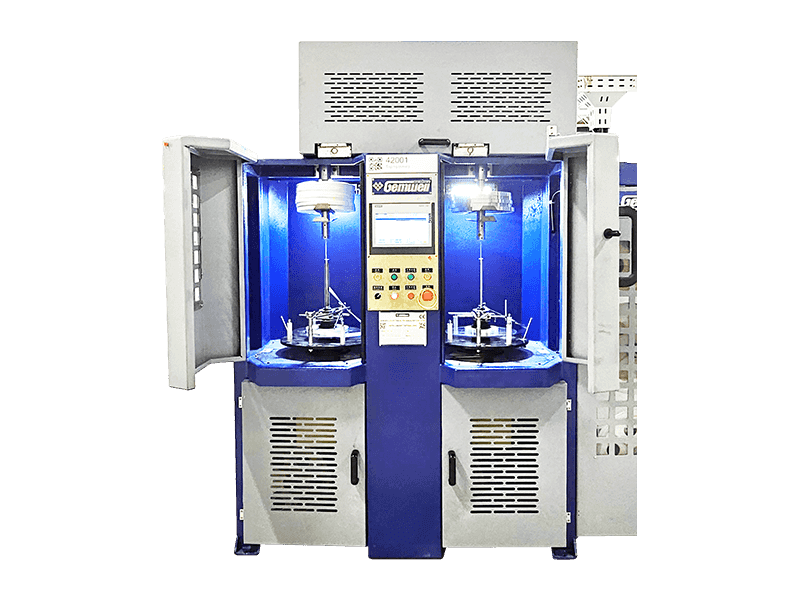

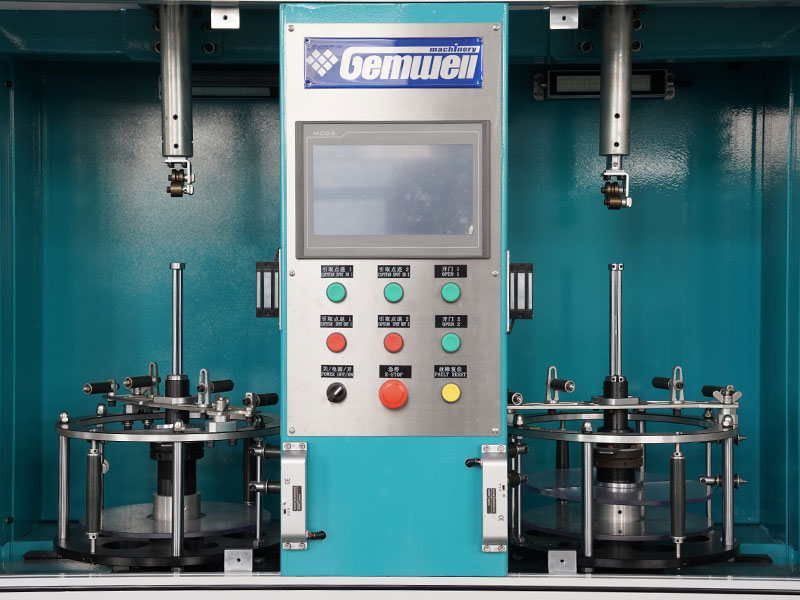

A vezetőképes árnyékoló réteg felhordása előtt egy kritikus közbenső lépés történik: huzal és kábel szalagozás. Ez a folyamat speciális szalagot teker a vezetőköteg vagy az egyes szigetelt vezetékek köré, hogy számos szerkezeti és funkcionális célt szolgáljon, amelyek közvetlenül befolyásolják a kész árnyékolt kábel teljesítményét.

A huzal- és kábelszalag elválasztóként szolgál a belső szigetelés és a külső árnyékolás között. E leválasztás nélkül a fólia vagy fonat közvetlenül a szigetelt vezetékekhez nyomódna, mechanikai kopást okozva a hajlítás során, és kapacitív csatolást hozna létre az árnyékolás és a jelvezetők között. Az egyenletes, sima szalagréteg mindkét problémát megelőzi. A szalag emellett megőrzi a kábelmag gömbölyűségét, így az árnyékolás egyenletesen érvényesül a teljes kerületen – a szabálytalan magfelület egyenetlen fólia-átfedéshez és inkonzisztens fonatfedéshez vezet, mindkettő rontja az árnyékolás hatékonyságát.

A többeres árnyékolt kábeleknél az egyedi páros vagy csoportos árnyékolás teljes mértékben a vezetékek és kábelek szalagozására támaszkodik a mechanikai integritás érdekében. Minden sodrott érpár az árnyékolt csavart érpárban (STP) vagy a fóliás csavart érpárban (FTP) saját fóliaszalagot kap, mielőtt a teljes pajzsot felhelyeznék. Ez megakadályozza a párok közötti áthallást, miközben lehetővé teszi, hogy a külső fonat közös módú zajelhárító rétegként működjön a teljes kábelen. A belső szalagozási lépés nélkül az egyes párok geometriája eltolódik a kábelezési folyamat során, tönkretéve a kábel adatsebességét meghatározó impedancia-konzisztenciát.

A kábelgyártásban használt szalagok típusai

Nem minden szalaganyag cserélhető fel. A kábelgyártók a szalagtípust az üzemi hőmérséklet, a dielektromos követelmények, a rugalmassági követelmények és az alapján választják ki, hogy a szalagnak hozzá kell-e járulnia az árnyékoláshoz.

Szalag típusa Elsődleges funkció Tipikus hőmérsékleti tartomány Közös alkalmazás
Alumínium-poliészter fóliaszalag EMI árnyékolás elválasztás -40°C és 105°C között Egyedi páros képernyők adatkábelben
Poliészter (PET) fóliaszalag Magkötés kereksége -55°C és 125°C között Többeres kábelösszeállítás
PTFE (teflon) szalag Magas hőmérsékletű szigetelés leválasztás -65°C és 260°C között Repülési és védelmi árnyékolt kábelek
Mylar szalag Nedvességzáró kerekség -40°C és 105°C között Ipari műszer kábel
Réz fólia szalag Fokozott vezetőképesség-árnyékolás -40°C és 120°C között RF koaxiális és alacsony impedanciájú jelkábelek
A huzalozáshoz használt szalaganyagok és az árnyékolt kábelek szalagozásához használt szalaganyagok összehasonlítása

Az átfedési százalék a huzal- és kábelszalagozás során szintén szabályozott változó. Az 50%-os átfedés szabványos a kötőrétegként használt poliészter filmszalagoknál. Az árnyékoló funkciót ellátó alumínium-poliészter fóliaszalagoknál gyakori a 25%-os szorosabb átfedés, mivel maga a fólia 100%-os lefedettséget biztosít – az átfedésnek csak azt kell biztosítania, hogy a kábel meghajlásakor ne nyíljon ki rés. A gyártók átfedési tűréshatárokat határoznak meg a folyamatellenőrzési dokumentumaikban, és a ±5%-ot meghaladó eltéréseket a minőség-ellenőrzött gyártási környezetben történő átdolgozáshoz megjelölik.

Árnyékolt vs. árnyékolatlan vezeték: Amikor a különbség valóban számít

Az árnyékolt és az árnyékolatlan vezetékek közötti teljesítménykülönbség nem elméleti – az alkalmazástól függően mérhető módon jelenik meg. Annak megértése, hogy az árnyékolás mikor lényeges, szemben a szükségtelenséggel, segít elkerülni a kábel túlzott specifikációját (ami növeli a költségeket és a telepítés bonyolultságát), illetve az alulspecifikációt (ami valódi működési problémákat okoz).

Árnyékolatlan csavart érpár (UTP) kábel – a legtöbb irodai Ethernet-telepítés szabványa – tökéletesen működik olyan környezetben, ahol minimális az EMI-forrás, és a kábelek hossza körülbelül 90 méter alatt van. A párban lévő csavar közepes fokú közös módú zajelnyomást biztosít, ami elegendő a 10/100/1000Base-T Ethernet számára egy tipikus kereskedelmi épületben. Abban a pillanatban, amikor ezek a kábelek olyan ipari környezetbe lépnek, ahol változtatható frekvenciájú meghajtók, nagy motorok vagy sűrű csővezetékek szállítják a táp- és jelkábeleket, az UTP teljesítménye mérhetően romlik. A bithibaarány növekszik, a kapcsolati sebesség alacsonyabb, automatikusan egyeztetett sebességre csökken, és nő a csomagok újraküldése.

Az árnyékolt csavart érpár (az architektúrától függően STP, FTP vagy S/FTP) úgy oldja meg ezeket a problémákat, hogy a jelet az árnyékoláson belül tartja, és visszautasítja a külső csatolású zajt, mielőtt az elérné a vezetőket. Ugyanaz a 90 méteres futás, amely ipari környezetben UTP-vel küzd, megbízhatóan teljesít Gigabites sebességen, ha megfelelően árnyékolt kábelt használnak – feltéve, hogy az árnyékolás mindkét végén megfelelően van a földeléssel végződve.

Árnyékolt vezetéket igénylő környezetek

  • Gyártó és összeszerelő sorok szervo hajtásokkal és változtatható frekvenciás hajtásokkal (VFD), amelyek 1 kHz feletti kapcsolási frekvencián működnek
  • Az olyan orvosi képalkotó berendezések, amelyeknél még az érzékelővezetékeken lévő alacsony amplitúdójú zaj is torzítja a diagnosztikai adatokat
  • Műsorszórás és hanggyártás, ahol az energiainfrastruktúrából származó 60 Hz-es zúgás rontja a jelminőséget
  • A műszerek vegyi üzemekben futnak, ahol kábeltálcák keverik a hőelem jelvezetékeit 480 V-os tápellátással
  • Autóelektronika nagyfeszültségű elektromos járművek platformjain, ahol árnyékolt nagyfeszültségű kábelekre van szükség a CAN-busz és LIN-busz-kommunikációval való interferencia elkerülése érdekében
  • 25G és 100G rézcsatlakozásokat futtató adatközpontok, ahol a passzív DAC-kábelek hatékony árnyékolásra támaszkodnak a 10^-12 alatti BER-célok eléréséhez

Ahol az árnyékolatlan vezeték továbbra is a megfelelő választás

  • Normál irodai és lakossági Ethernet 1 Gbps alatt tiszta elektromos környezetben
  • Belső vezetékek jól megtervezett, árnyékolt házakban, ahol maga a ház biztosítja az EMC-védelmet
  • Nem kritikus egyenáram-eloszlás alacsony áramerősség mellett, ahol a vezető zaj elfogadható
  • A rövid jel 1 méter alatt fut jóindulatú környezetben, ahol a csatolás hossza nem elegendő a jelentős interferencia érzékeléséhez

Az árnyékolt vezeték megfelelő földelése

A nem megfelelően földelt árnyékolt vezeték csekély vagy egyáltalán nem nyújt védelmet. Az árnyékolásnak kis impedanciájú úttal kell rendelkeznie a földeléshez, hogy az összegyűjtött interferenciaenergia eltávozzon. Az árnyékolt kábelt használó rendszerek EMC-hibáinak egyik leggyakoribb oka a helytelen földelés, és a helyes megközelítés megértése megakadályozza a telepítés utáni költséges hibaelhárítási ciklusokat.

A legtöbb jelkábel-alkalmazásnál az árnyékolást csak az egyik végén kell földelni – jellemzően a forrás végén. Ez az egypontos földelési megközelítés megakadályozza, hogy az árnyékoló áramok a kábel hosszában folyjanak, ami feszültséget indukálna az árnyékoláson, és megsértené annak célját. Ha az árnyékolást egy hosszú kábel mindkét végén földeljük, a két végpont közötti földpotenciál-különbség – ez gyakori jelenség az ipari létesítményekben, ahol a különböző paneleken lévő földelőbuszok 1–5 V-tal térhetnek el egymástól – olyan áramot vezet át az árnyékoláson, amely zajt közvetlenül a jelvezetőkre indukál.

Ez alól kivételt képeznek a nagyjából 1 MHz feletti nagyfrekvenciás alkalmazások. Ezeken a frekvenciákon az egypontos földelés negyedhullámú rezonanciát hoz létre az árnyékolás mentén, ami ténylegesen ronthatja a nagyfrekvenciás zajfelvételt. Az RF és a nagy sebességű adatkábel árnyékolásai mindkét végén és több közbenső ponton földelve vannak, hogy az árnyékolás állandó potenciálon maradjon a hosszában. Az RF használatú koaxiális kábel ezért mindig kettős földelt árnyékolást hordoz.

Gyakori földelési hibák, amelyeket el kell kerülni

  • Ha az árnyékolást nem csatlakoztatva (lebegve) hagyja az egyik vagy mindkét végén – ez az árnyékolást antennává, nem pedig sorompóvá változtatja
  • Földelés egy hosszú csővezetéken keresztül – még az 50 mm-es huzal is mérhető induktivitást eredményez, amely néhány száz kHz felett korlátozza az árnyékolás hatékonyságát
  • Egy dedikált árnyékolt földelés használata, amely nincs visszakötve a fő rendszer földeléséhez – a különböző potenciálokon lévő elszigetelt földelések ugyanazt a problémát okozzák, mint a földelés hiánya
  • Nem folytonos árnyékolási csatlakozások csatlakozókon keresztül – az árnyékolt kábel minden csatlakozójának 360 fokos árnyékolási végződést kell biztosítania, nem pedig egy kis pigtail érintkezőt
  • Egypontos és többpontos földelés keverése ugyanazon a kábelen egyértelmű tervezési indok nélkül – ez kiszámíthatatlan rezonancia viselkedést eredményez

Hogyan befolyásolja a vezetékek és a kábelek szalagozása az impedanciát és a jelminőséget

A kábelgyártás során a szalagozási lépés nem pusztán mechanikus – közvetlen elektromos hatással van a kész kábel impedancia jellemzőire. Az impedancia határozza meg, hogy a kábel milyen jól továbbítja a nagy sebességű jeleket visszaverődések nélkül, amelyek megrongálják az adatokat, és a szalag anyagának dielektromos állandója az egyik olyan változó, amely meghatározza az impedanciát a vezető átmérője és távolsága mellett.

50 ohmos koaxiális kábel esetén a középvezető és az árnyékolás közötti összes szigetelőanyag dielektromos állandóját – beleértve a szalagrétegeket is – figyelembe kell venni a geometria számításánál. A poliészter filmszalag dielektromos állandója körülbelül 3,2–3,4. A PTFE szalag körülbelül 2,1. Az a kábeltervező, aki a szalaganyagot a vezeték átmérőjének vagy távolságának újraszámítása nélkül váltja át, olyan kábelt fog készíteni, amely nem éri el a célimpedanciát, ami a kész kábelen a visszatérési veszteség meghibásodásához vezet.

A sodrott érpárú adatkábeleknél a vezeték és a kábel szalagozási lépése határozza meg az egyes párokat körülvevő effektív dielektrikumot, amely közvetlenül szabályozza a pár jellemző impedanciáját és terjedési sebességét. A 6A kategóriás kábel például egyedi páros impedanciaszabályozást igényel ±2 ohmon belül a teljes 500 MHz-es frekvenciatartományban. A tűrés eléréséhez a szalag típusának, vastagságának, feszességének és átfedési százalékának pontos szabályozására van szükség a ragasztási lépés során. A szalagvastagság 10%-os változása akár 1 ohm-mal is eltolhatja a pár impedanciáját magas frekvenciákon, ami a tűréshatáron belül van, de ahhoz közel van.

A terjedési sebességet – a fénysebesség százalékában kifejezve, rövidítve NVP – a szalag dielektrikum is befolyásolja. A poliészter szalaggal ellátott kábel alacsonyabb NVP-vel rendelkezik, mint a PTFE szalaggal azonos kialakítású kábel, mivel a magasabb dielektromos állandó lelassítja a jel terjedését. A strukturált kábelezési rendszerekben az idő-domain reflektometria (TDR) teszteléséhez és az időkésleltetés-kompenzációhoz a telepítőnek szüksége van a kábelgyártó által közzétett NVP-értékre, amely a gyártás során használt specifikus szalagra vonatkozik.

Árnyékolt huzal speciális ipari alkalmazásokhoz

Minden árnyékolt vezetékre támaszkodó iparágnak különböző környezeti kihívásokkal, jeltípusokkal és telepítési korlátokkal kell szembenéznie. Az árnyékolt vezeték specifikációja és felszerelése ennek megfelelően változik, és e különbségek megértése megkönnyíti a megfelelő kábel kiválasztását az új tervezéshez vagy a meglévő telepítés hibaelhárítását.

Ipari automatizálás és folyamatirányítás

A PROFIBUS, PROFINET, DeviceNet és Modbus TCP terepibusz-hálózatok mindegyike árnyékolt kábelt ír elő a megfelelő fizikai réteg szabványaiban. Egy PROFIBUS telepítés például egyetlen csavart árnyékolt érpárt igényel 135–165 ohm karakterisztikus impedanciával 3–20 MHz-en. Az árnyékolást minden vezérlőpanelen és terepi eszköz csatlakozódobozánál földelni kell egy alacsony impedanciájú csatlakozáson keresztül, amelyet jellemzően 360 fokos árnyékolási lezárást biztosító kábeltömszelencével érnek el. Egy tipikus, 150-200 hegesztőrobottal rendelkező autókarosszéria műhelyben a nem megfelelően árnyékolt terepibusz-kábel a kommunikációs hibák egyetlen leggyakoribb oka. amelyek leállították a gyártósorokat.

Orvosi és egészségügyi berendezések

Az EKG-vezetékekhez, az EEG-elektróda-kábelekhez és az ultrahang-átalakító csatlakozásokhoz árnyékolt vezetékre van szükség, de az orvosi kábelek kialakítása az alapvető EMI-elutasításon túlmutató követelményeket is megnövel. A kábel nem vezethet jelentős kapacitást a páciens és a föld között (a páciens biztonsága érdekében), rugalmasnak kell maradnia több száz tekercselési ciklus után, és ki kell bírnia az agresszív vegyi anyagokkal történő ismételt fertőtlenítést. Sok orvosi jelkábel háromtengelyű felépítést használ – egy középső vezető, egy belső árnyékolás és egy külső árnyékolás –, ahol a belső árnyékolás aktívan ugyanarra a potenciálra van hajtva, mint a középső vezeték, hogy kiküszöbölje a kapacitív jelterhelést. Ez a hajtott vagy aktív árnyékolásnak nevezett technika lehetővé teszi, hogy a kábel nagyon alacsony effektív kapacitással rendelkezzen még 2-3 méteres hosszon is.

Repülés és védelem

A MIL-DTL-27500 és a MIL-DTL-17 az űrhajózási platformokon használt árnyékolt vezetéket szabályozza. Ezek a szabványok előírják a PTFE szalag használatát a kábelszerelvény ragasztási lépéseiben, mivel a PTFE -65°C és 260°C közötti hőmérséklet-besorolása a levegőben lévő környezetek teljes skáláját lefedi. A repüléselektronikai huzalozás árnyékolási követelményei a villám közvetett hatásaira is vonatkoznak – a nagy magasságban lévő repülőgépek 200 kA-es villámcsapást tapasztalhatnak, amely kábelkötegbe csatlakozik az egész repülőgépvázon. Az avionikai kötegekben lévő árnyékolt huzalnak a kapcsolt energia kevesebb, mint 1%-át kell átadnia a belső vezetőnek, ami nagyon alacsony átviteli impedanciát határoz meg. Ezekben a szerelvényekben a vezetékek és kábelek szalagozása szigorú folyamatellenőrzés mellett, 100%-os lefedettség ellenőrzése mellett történik az árnyékolás felhelyezése előtt.

Hang és adás

A professzionális kiegyensúlyozott audiokábel spirális vagy fonott árnyékolással körülvett vezetőpárt használ. A kiegyensúlyozott differenciáljel elutasítja a közös módú zajt, amely mindkét vezetőn egyformán megjelenik – beleértve a világítási infrastruktúrából, a HVAC-rendszerekből és a párhuzamosan futó tápkábelekből származó 60 Hz-es zúgást. Az pajzs további akadályt képez az olyan zajforrások számára, amelyek egyébként közös módú jelként jelennének meg. Azokban a műsorszóró stúdiókban, ahol több száz hangcsatorna fut párhuzamosan nagy távolságokon, a kiegyensúlyozott vezetékezés és az árnyékolás kombinációja teszi lehetővé a tiszta jelátvitelt a földhurkok felerősítése nélkül. A szabványos mikrofonkábel például megőrzi a jel integritását 50 métert meghaladó távon -90 dBu alatti zajszinten.

Hogyan lehet azonosítani az árnyékolt vezetéket jelölései és felépítése alapján

A kábel vizsgálatakor számos vizuális és nyomtatott jelző igazolja, hogy az árnyékolt-e, és leírja a használt árnyékolás típusát. Ezen jelölések megértésével időt takaríthat meg a cserekábel beszerzése vagy annak ellenőrzése során, hogy a telepített kábel megfelel-e az előírásoknak.

A kábelköpeny-nyomtatás általában tartalmaz egy jelölési kódot, amely azonosítja az árnyékolás típusát. Az általános elnevezések az IEC 60228 és az UL elnevezési konvenciókat követik:

  • F/UTP — Teljes fóliapajzs, belül árnyékolatlan csavart érpárok. Általános Cat 5e és Cat 6 árnyékolt telepítéseknél.
  • U/FTP — Nincs átfogó pajzs, egyedi fóliával árnyékolt csavart érpárok. Cat 6A-ban és Cat 7-ben használják a párok közötti áthallás csökkentésére.
  • S/FTP — Fonott általános pajzs plusz egyes fóliával árnyékolt párok. A legnagyobb teljesítmény Cat 7 és Cat 8 alkalmazásokhoz.
  • SY, CY, YCY — Európai jelölési kódok az acélhuzal páncélzattal és/vagy rézfonatos árnyékolással ellátott, árnyékolt teljesítmény- és vezérlőkábelekhez.
  • RG (rádiókalauz) — Koaxiális kábelt jelöl. A konkrét RG-szám (RG-58, RG-6, RG-213) az eredeti MIL-C-17 specifikációban meghatározott árnyékolás típusát és felépítését jelenti.

Fizikailag a kábel keresztmetszetére vágva az árnyékolóréteg közvetlenül láthatóvá válik. A fóliapajzs fényes, fényvisszaverő fémrétegként jelenik meg a külső köpeny alatt, jellemzően egy leeresztőhuzallal, amely mellett fut. A fonott pajzson látható szőtt drótminta látható. Ha mindkettő megvan, a kábel kombinált árnyékolást használ. A huzal- és kábelragasztóréteg, ha van, sima fóliarétegként jelenik meg közvetlenül a pajzsrétegen belül – gyakran áttetsző vagy piszkosfehér a poliészter szalag, vagy ezüst színű, ha fóliaszalagot tekercsel az egyes párok.

A megfelelő árnyékolt vezeték kiválasztása az alkalmazáshoz

Az árnyékolt huzal helyes megadása többet jelent, mint az elérhető legmagasabb árnyékolási lefedettség kiválasztása. A túlzott specifikáció növeli a kábel költségét, átmérőjét, súlyát és a telepítési időt. Az alulspecifikáció a rendszert sebezhetővé teszi az interferenciákkal szemben. A strukturált kiválasztási folyamat figyelembe veszi a tényleges interferencia környezetet, a jel típusát, a frekvenciatartományt, a mechanikai követelményeket és a telepítési korlátokat.

Kezdje a környezetben lévő interferenciaforrások jellemzésével. A 8 kHz-es frekvenciaváltó kapcsolása akár több száz kHz-es felharmonikusokat is generál, ami alacsony átviteli impedanciájú fóliát vagy fonat árnyékolást igényel ebben a frekvenciatartományban. A közeli rádióadó vagy radarberendezés 30 MHz feletti interferenciát generál, ahol a fólia lefedettsége kritikusabb, mint a fonásszög. Ha mindkét típusú interferencia jelen van, a kombinált pajzs a megfelelő kiindulási pont.

A kábel rugalmas élettartama gyakran a döntő tényező a fólia és a fonat között. A fóliapajzsok megrepednek és rések keletkeznek viszonylag kevés hajlítási ciklus után – dinamikus alkalmazások esetén jellemzően kevesebb, mint 10 000. A fonott pajzsok több százezer hajlítási ciklust képesek kitartani, mielőtt a lefedettség jelentős mértékben romlik. A spirálpajzsok több millió hajlítási ciklust képesek fenntartani, de csökkentett nagyfrekvenciás árnyékolási hatékonysággal. Az árnyékolás típusának a várható flexibilis ciklusokhoz való illesztése megakadályozza a kábel idő előtti meghibásodását, amely egyébként időszakos árnyékolásromlásként és előre nem látható jelminőségi problémákként jelentkezne.

A hőmérséklet-besorolásnak ki kell terjednie a működési környezetre és az esetleges rövid távú kirándulásokra is. A 75°C-os üzemi hőmérsékletre tervezett kábel nem alkalmas olyan hőforrás közelébe történő felszerelésre, amely a gyártási ciklusok során 90°C-on tetőzik, még akkor sem, ha a 90°C-ot csak rövid időre érik el. A huzal- és kábelragasztási lépésben használt szalaganyag gyakran korlátozza a hőmérséklet-besorolást – a poliészter szalag 125 °C-ig, míg a PTFE szalag 260 °C-ig bővíti a tartományt a magas hőmérsékletű alkalmazásokhoz.

Végül a kábelválasztás véglegesítése előtt erősítse meg a lezárási módot. A fonott árnyékoláshoz hátfalra vagy kábeltömszelencére van szükség, amely körbefutó árnyékolási érintkezést biztosít – nem copfot. A leeresztő vezetékkel ellátott fóliaárnyékoláshoz olyan csatlakozóra van szükség, amely megfelel a leeresztőhuzal érintkezőjének hozzárendelésének. A rossz lezárási megközelítésű kábel telepítése az árnyékolást nagyrészt hatástalanná teszi, függetlenül attól, hogy maga a kábel milyen jól van megadva.
