Milyen mélyek a kábelvezetékek? Telepítési mélységi útmutató

A közvetlen válasz: Milyen mélyen vannak eltemetve a kábelvezetékek?

A kábelvezetékek mélységben vannak eltemetve 6 hüvelyk (15 cm) és 36 hüvelyk (91 cm) között a kábel típusától, az alkalmazástól, a feszültségszinttől és a helyi előírásoktól függően. Lakossági környezetben az alacsony feszültségű tájképi vezetékek csak 6 hüvelykkel a fokozat alatt helyezkedhetnek el, míg a nagyfeszültségű távvezetékek 36 hüvelyk vagy annál mélyebbre telepíthetők. Az Egyesült Államokban a National Electrical Code (NEC) meghatározza a minimális temetési mélységet, amely a kábel típusától és a telepítési környezettől függően jelentősen eltér.

Ezeknek a mélységeknek a megértése nem csak a megfelelőség kérdése – közvetlenül befolyásolja a kábel biztonságát, tartósságát és hosszú távú teljesítményét. Kábelek precíziós gyártású huzal és kábel extruder meghatározott vastagságú szigeteléssel és köpenyanyagokkal tervezték, hogy ellenálljanak a földalatti telepítés mechanikai és környezeti igénybevételeinek ezen előírt mélységekben.

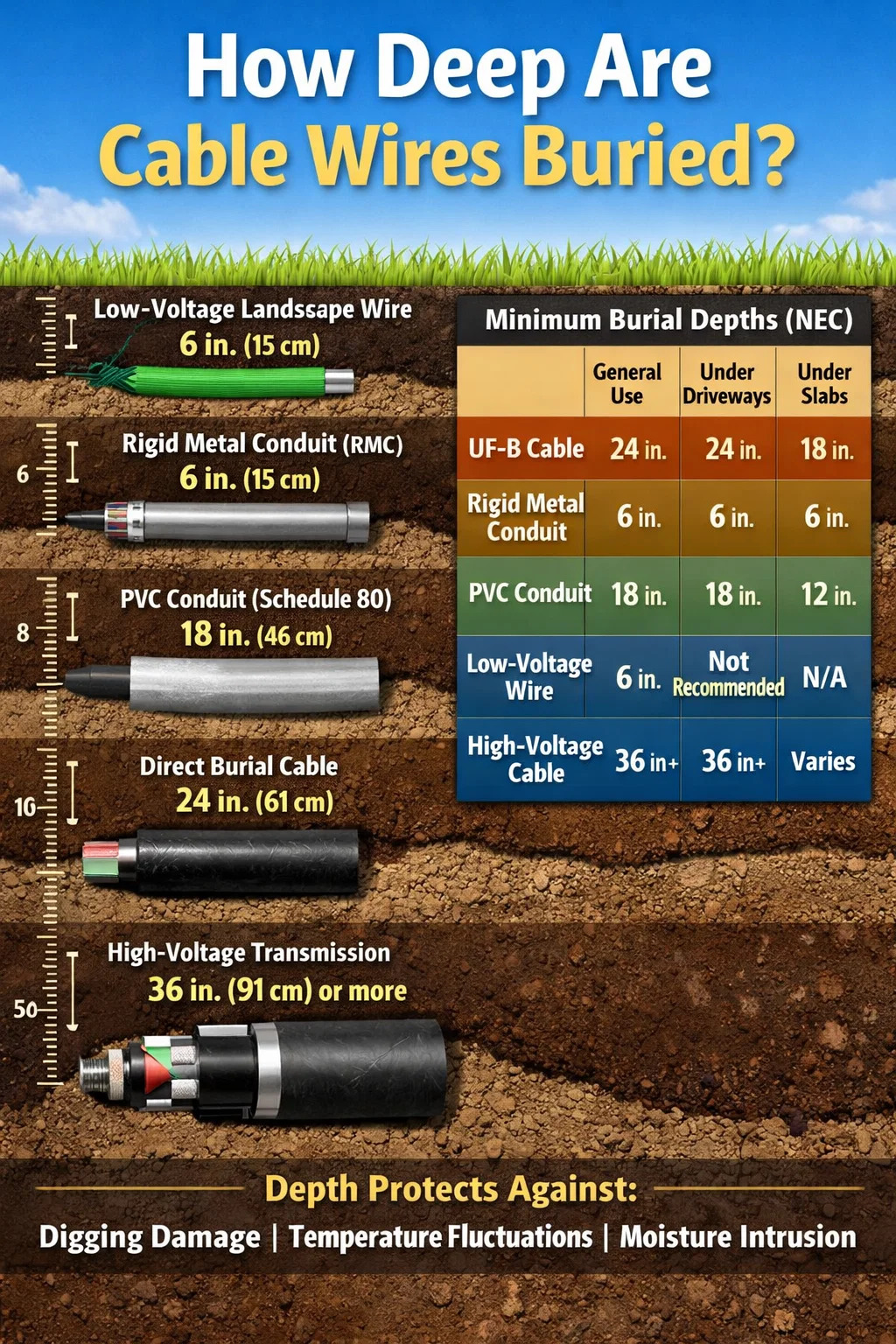

Az alábbiakban egy rövid összefoglaló található a szabványos minimális temetési mélységekről a NEC 300.5 táblázat szerint:

Miért fontosabb a temetési mélység, mint azt a legtöbb ember gondolná?

A temetési mélység nem a kódírók által kitalált önkényes szabály. Létezik, mert a kábelek összetett fizikai fenyegetésekkel szembesülnek, miután a föld alá helyezték őket. A felszíni tevékenységek – gyalogos forgalom, járművek, kerti szerszámok, fagyasztási-olvadási ciklusok, állatok ásása – mind olyan mechanikai erőket generálnak, amelyek a mélységgel gyengülnek. A 6 hüvelykkel a gyep felszíne alatt fekvõ kábel komoly veszélyt jelent a szokásos kerti ásó miatt. Ugyanez a 24 hüvelykes kábel jól védett.

A mechanikai sérüléseken túl a mélység is meghatározó termikus stabilitás . A talaj hőmérséklete drámaian ingadozik a felszín közelében. Számos észak-amerikai éghajlaton a talaj felső 12 hüvelykje fagypont alatti hőmérsékletről 30 °C fölé (86 °F) ingadozhat tél és nyár között. Ezek a szélsőséges hőmérsékleti viszonyok a kábelek szigetelésének és köpenyanyagainak kitágulását, összehúzódását, végül pedig megrepedezését vagy megkeményedését okozzák, ha nem alkalmasak ilyen körülményekre. Kábeleket gyártott egy modern huzal és kábel extruder használjon térhálósított polietilént (XLPE) vagy speciális PVC-vegyületeket, amelyek ellenállnak a hődegradációnak, de még ezek az anyagok is részesülnek a pufferelt hőmérsékleti környezet előnyeiből, amelyet a nagyobb betemetési mélység biztosít.

A nedvesség egy másik kritikus tényező. Kis mélységben a kábelek ki vannak téve a szivárgó felszíni víznek, az öntözésnek és a medencének. Míg a közvetlen temetkezési kábelek tervezésüknél fogva vízállóak, az éveken át tartó ismételt nedves-száraz ciklus még mindig rontja a csatlakozókat, a végződéseket és a tömítetlen részeket. A 30–36 hüvelykes infrastruktúrakábeleket beépítő közszolgáltatók és vállalkozók a nedvességgel összefüggő meghibásodások lényegesen alacsonyabb előfordulásáról számoltak be, mint a minimális kódmélységen végzett lakossági telepítéseknél.

A földalatti kábelek típusai és sajátos mélységi követelményeik

Nem minden kábel egyforma, és a konstrukcióbeli különbségek – közvetlenül annak tulajdoníthatóak, hogy hogyan gyártják őket különböző módon huzal és kábel extruder konfigurációk – közvetlenül lefordítják a különböző mélységi követelményeket és a temetkezési alkalmasságot.

UF-B (földalatti adagoló) kábel

Az UF-B kábel az Egyesült Államokban a lakóépületekben használt legelterjedtebb közvetlen temetkezési kábel. A "B" jelölés azt jelzi, hogy alkalmas vezeték nélküli földalatti temetésre. Vezetékei egyedileg szigeteltek, majd az egész szerelvényt tömör, hőre lágyuló köpenybe burkolják, amely ellenáll a nedvességnek, a gombáknak és a korróziónak. Az NEC megköveteli, hogy az UF-B-t legalább el kell temetni 24 hüvelyk vezeték nélkül futtatva. Ez a mélység megfelelő védelmet nyújt a rutin ásási tevékenységgel és a felszíni terhelésekkel szemben.

A tipikus alkalmazások közé tartoznak a kültéri konnektorok, a garázs alpanelek, a melléképületek betáplálásai és a nagyobb feszültségű kerti világítás. Egy 12/2-es UF-B kábelt, amely egy 20 amperes kültéri áramkört táplál egy különálló garázsba, a teljes 24 hüvelykes hosszúságban el kell temetni – beleértve a tereprendezést, az utakat vagy a füvet is.

THWN/THHN Vezeték a vezetékben

A THWN és a THHN különálló vezetékek, amelyeket védőcsöveken belüli használatra terveztek – önmagában nem alkalmasak közvetlen betemetésre. Ha azonban be van szerelve merev fém védőcső (RMC) , az NEC megengedi a temetési mélységet éppen 6 hüvelyk . Ennek az az oka, hogy maga a vezeték biztosítja azt a mechanikai védelmet, amelyet egyébként a mélység biztosítana. Az RMC egy 6 hüvelykes árokban sokkal jobban ellenáll a lapáttal szemben, mint a 24 hüvelykes csupasz kábel.

A Schedule 80 PVC védőcső középutat kínál – ütésállóbb, mint a Schedule 40, legalább 18 hüvelyk mélységet igényel. A 40. ütemterv szerinti PVC védőcsövet, a leggyakrabban elérhető típust, általános használat esetén 18 hüvelyk mélységben, beton alá pedig 12 hüvelyk mélységben kell eltemetni.

Kisfeszültségű táj- és öntözőkábelek

A 30 V alatti feszültségű kábelek – például a kerti ösvények megvilágításához, tájhangszórókhoz és csepegtető öntözésvezérlőkhöz használt kábelek – csak a közelben helyezhetők el. 6 hüvelyk . A logika az, hogy az alacsony feszültség minimális ütésveszélyt jelent. Ennek ellenére a 6 hüvelyk alig elegendő a legtöbb kerti szerszám elkerüléséhez. Sok professzionális kertépítő a kisfeszültségű kábelt 8-10 hüvelykben temeti el praktikus biztonsági résként, különösen a művelésnek kitett területeken.

Távközlési és adatkábelek

Az eltemetett telefon-, optikai- és adatkábelek saját szabványaikat követik, amelyeket általában a telepítőprogram vagy a Telecommunications Industry Association (TIA) határoz meg. Az optikai kábeleket gyakran elássák 18-36 hüvelyk , utak és felhajtók alá mélyebb beépítéssel. Ezeket a kábeleket speciális huzal- és kábelextruder-rendszerekkel állítják elő, amelyek több pufferréteget, szilárdsági elemeket és külső köpenyeket alkalmaznak, amelyek a talajérintkezésre és a rágcsálókkal szembeni ellenállásra vannak optimalizálva.

Nagyfeszültségű közüzemi átviteli kábelek

A 2000 volt feletti feszültségű földalatti átviteli kábelekre a közműmérnöki előírások vonatkoznak, nem pedig a lakossági NEC. A tipikus temetkezési mélységek tól 36 hüvelyk és 60 hüvelyk (91–152 cm) között , és egyes városi csatornabank-telepítéseknél a csatornapad teteje 30 hüvelykkel a besorolás alatt lehet, miközben a belső kábelek még mélyebben futnak. Ezek a kábelek a legösszetettebb termékek közé tartoznak, amelyeket nagyméretű huzal- és kábelextruder-sorokon gyártanak, XLPE szigeteléssel, fém árnyékolással, páncélzattal és többrétegű külső köpennyel.

Hogyan határozza meg a vezeték- és kábelextruder technológia a földalatti kábelek teljesítményét?

A kábelek bármilyen temetési mélységben való túlélési képessége szinte teljes mértékben a gyártás módjától függ. A huzal és kábel extruder a kábelgyártás maggépe – megolvasztja a hőre lágyuló vagy hőre keményedő anyagokat, és pontosan szabályozott hőmérséklet-, nyomás- és sebességviszonyok mellett egyenletesen hordja fel a vezetőkre. Ennek az eljárásnak a minősége határozza meg a szigetelés vastagságának konzisztenciáját, a köpeny tapadását, a hézagmentes keresztmetszeteket és a környezeti stresszekkel szembeni ellenállást.

A földalatti kábelgyártásban használt extrudertípusok

A szigetelőanyagtól és a kábel típusától függően a huzal- és kábelextruder többféle kategóriáját használják:

• Egycsigás extruderek — A leggyakoribb konfiguráció PVC-, polietilén- vagy TPE-köpenyek kábelekre történő felhordásához. Egy forgó csiga megolvad és továbbítja a vegyületet a vezetőnél lévő szerszámon keresztül. UF-B külső köpeny alkalmazására, kisfeszültségű fekvőkábelre és általános célú vezetékekre használják.
• Tandem és háromfejű extrudersorok — Többrétegű kábelépítéshez használják, ahol a szigetelést, a félvezető rétegeket és a külső köpenyeket egymás után vagy egyidejűleg kell felvinni. Ezek elengedhetetlenek a közép- és nagyfeszültségű földalatti kábelek előállításához, ahol a rétegintegritás közvetlenül befolyásolja a dielektromos teljesítményt.
• CV (folyamatos vulkanizálás) sorok — Speciális huzal- és kábelextruderrendszer, amelyet XLPE-szigetelésű kábelekhez használnak. Az extrudálás után a kábel egy fűtött, nitrogénnel vagy gőzzel töltött csövön halad át, ahol térhálósodás történik. Az így előállított XLPE folyamatosan 90°C-ig, rövidzárlati körülmények között pedig 250°C-ig képes ellenállni a vezetőhőmérsékletnek – ez a tulajdonság elengedhetetlen az eltemetett átviteli kábeleknél.
• Felsővezetékes folyamatos vulkanizációs (CCV) vezetékek — Olyan változat, ahol a kábel egy felsővezeték alakú csövön halad keresztül, és a gravitációra támaszkodik a kábelgeometria fenntartása érdekében a térhálósítás során. Ezeket a legigényesebb nagyfeszültségű kábelekhez használják, beleértve a 36 hüvelykes vagy annál nagyobb kábeleket is a hálózati infrastruktúra számára.

Szigetelőanyagok és temetési alkalmasság

A huzal- és kábelextruderbe betáplált vegyület határozza meg a végső kábel alkalmasságát az adott temetési mélységhez és környezethez:

A huzal- és kábelextrudernek rendkívül szűk falvastagsági tűréseket kell tartania – általában ±5%-ot vagy jobbat az erősáramú kábeleknél –, mert az egyenetlen szigetelés helyi elektromos feszültségpontokat hoz létre, amelyek dielektrikum meghibásodásához vezethetnek évekkel a telepítés után. A mélységbe betemetett kábelek esetében az ilyen hibák észlelése és javítása költséges és zavaró, így az extruder szakaszában a gyártási minőség a legfontosabb tényező a hosszú távú betemetett kábel megbízhatóságában.

Regionális eltérések és kódkülönbségek az NEC-n túl

Az NEC alapértéket biztosít a temetkezési mélység tekintetében az Egyesült Államokban, de nem ez az egyetlen alkalmazandó szabvány – és sok esetben nem is a legszigorúbb. A helyi módosítások, az állami előírások, a közüzemi szolgalmi követelmények és a nemzetközi szabványok mind megnövelhetik a szükséges temetési mélységet az NEC minimumokon.

Az Egyesült Államok helyi módosításai

Sok joghatóság elfogadja az NEC-t helyi módosításokkal. Kalifornia például további követelményeket ír elő a 24. címen keresztül, amelyek bizonyos alkalmazásokban mélyebb temetést igényelhetnek. Az északi államok egyes települései mélyebb temetést igényelnek, hogy figyelembe vegyék a fagyvonal mélységét – Minnesotában vagy Maine-ben, ahol a fagy behatolása elérheti a 48-60 hüvelyket, a közművek és egyes lakossági törvények a temetési mélységet jóval a NEC minimumérték fölé emelik, hogy megakadályozzák a fagy okozta károkat.

Nemzetközi szabványok

Az Egyesült Államokon kívül a földalatti kábelek mélységi követelményei jelentősen eltérnek:

• Egyesült Királyság (BS 7671 / IET vezetékezési szabályzat): A kertekben lévő kábeleket minimum el kell temetni 450 mm (körülbelül 18 hüvelyk) , míg az utak alatti kábelekhez 600 mm (körülbelül 24 hüvelyk) szükséges, további mechanikai védelemmel, például kábelcsempével vagy figyelmeztető szalaggal.
• Németország (DIN VDE szabványok): A tápkábeleket általában legalább 600 mm-es mélységben helyezik el, az utak és közterületek alatt pedig 1000 mm-re (körülbelül 39 hüvelyk) van szükség.
• Ausztrália (AS/NZS 3000): A minimális mélység 500 mm-től a kertben lévő vezetékeknél a 900 mm-ig terjed a jármű hozzáférési területei alatti kábeleknél.
• Kína (GB szabványok): Az alacsony feszültségű földalatti kábelekre általában 700 mm-nél, míg a nagyfeszültségű kábeleknek 1000 mm-nél vagy annál mélyebben kell lenniük városi területeken.

Ezek a különbségek nemcsak a szabályozási hagyományokat tükrözik, hanem a talajviszonyokat, a forgalmi terhelést és a helyi talajzavaró tevékenység jellegét is. A sűrű városi infrastruktúrával rendelkező országok inkább a mélyebb követelmények felé irányulnak, mert a kábelkárosodás következményei – az áramellátás megszakadása több ezer ember számára – indokolja a megnövekedett telepítési költségeket.

Gyakorlati telepítési szempontok a kábelvezetékek betemetésekor

A szükséges mélység ismerete csak a kiindulópont. Az eltemetett kábelszerelés megfelelő végrehajtása számos döntést és óvintézkedést foglal magában, amelyek meghatározzák, hogy a kábel megbízhatóan működik-e a tervezett 20-40 éves élettartam alatt.

Árok előkészítése és almozás

Az árokágy minősége majdnem olyan fontos, mint a mélység. A kábelek soha ne feküdjenek sziklás vagy egyenetlen talajon, ami idővel pontszerű érintkezési feszültséget okozhat. A szokásos gyakorlat szerint 3 hüvelykes (75 mm) finom homokágyat vagy árnyékolt talajt kell kialakítani a kábel alatt, és egy hasonló homoktakarót fölötte, mielőtt az árkot visszatöltik természetes talajjal. Nagyfeszültségű kábelek esetén ez a homokágy lehet 6 hüvelyk (150 mm) vagy több. Ez nem csak a mechanikai védelem miatt van meghatározva, hanem azért is, mert a tömörített, egyenletes visszatöltés egyenletesebb hővezető képességet biztosít – ez fontos azoknál a kábeleknél, ahol az áramból származó hőleadás befolyásolja a besorolást.

Figyelmeztető szalag és jelölőrendszerek

mélységében 12 hüvelykkel a kábel felett , a telepítőknek észlelhető figyelmeztető szalagot kell elhelyezniük a föld alatt. Ez a fényes műanyag szalag – jellemzően sárga az elektromos, narancssárga a kommunikációhoz – figyelmezteti a jövőbeni kotrókat, mielőtt elérnék a kábelt. Nagy értékű vagy nagyfeszültségű telepítéseknél mágnesesen érzékelhető szalag vagy nyomkövető vezeték van hozzáadva, hogy lehetővé tegye az elektronikus helymeghatározást kábelkereső műszerrel földmunkák nélkül.

Mélységcsökkentési stratégiák vezeték segítségével

Ahol a teljes 24 hüvelykes mélységig való ásás nem praktikus – például kialakított tereprendezésen, terasz alatt vagy fagyökerek közelében – a merev fémvezetékre váltás lehetővé teszi, hogy a temetési mélység mindössze 6 hüvelykre csökkenjen. Ez egy legitim és széles körben használt stratégia. A vezetéket a csatlakozásoknál megfelelően vízszigetelni kell, és megfelelő be- és kilépőszerelvényekkel kell rendelkeznie. Minden olyan pontot, ahol a kábel átmenet a vezetékből a közvetlen temetésbe, gondosan kell kezelni, mivel ez a csomópont gyakori meghibásodási pont.

Hívjon ásás előtt

Mielőtt bármilyen árkot ásna a kábel eltemetésére, nem kötelező felvenni a kapcsolatot a közmű-helymeghatározó szolgálattal – ez a legtöbb joghatóságban törvényileg kötelező. Az Egyesült Államokban hívás 811 (az országos "Hívjon, mielőtt ásna" szám) 2-3 munkanapon belül kiváltja az összes földalatti közmű megjelölését a munkaterületen. A közüzemi kábelek – gáz-, villany-, víz-, távközlési – a szabványok által megkövetelttől eltérő mélységbe temethetők, mivel régebbi kódok szerint, más vállalkozók vagy nem szabványos konfigurációkban szerelték fel őket. A meglévő földalatti kábelek rendszerint 12 és 18 hüvelyk közötti mélységben találhatók, még akkor is, ha a jelenlegi kód 24 hüvelyket igényel.

Illesztések és csatlakozások fokozat alatt

Az NEC engedélyezi az UF-B kábelek közvetlen betemetését, feltéve, hogy ezek a felsorolt földalatti toldókészletekkel készülnek – vízálló géllel töltött csatlakozókkal vagy hőre zsugorodó szerelvényekkel, amelyek megtartják a kábel eltemetési értékét a csatlakozásnál. Az ipar bevált gyakorlata azonban határozottan elutasítja a föld alatti kötéseket, amikor csak lehetséges. Mindegyik toldás potenciális gyenge pont. A hosszú kábelfuttatásoknál folytonos hosszúságot kell használni egy hozzáférhető csatlakozódobozból vagy a felület szintjén lévő húzódobozból, amikor a hossz lehetővé teszi. A talajba szerelt csatlakozódobozokat nedves vagy nyirkos helyekre minősítik, és hozzáférhetővé kell tenni.

Hogyan befolyásolja az extrudervonal kábelezése a temetési mélység kiválasztását

A telepítő, aki egy eltemetett alkalmazáshoz különböző kábeltermékek közül választ, valójában különböző gyártási filozófiák közül választ. Nagy pontosságú kábelen gyártott kábel huzal és kábel extruder A szigorú folyamatszabályozással rendelkező vonal egyenletesebb szigeteléssel, jobb köpenytapadással és egyenletesebb elektromos és mechanikai teljesítménnyel rendelkezik, mint az alacsonyabb minőségi szabványok mellett gyártott termék – még akkor is, ha mindkettő műszakilag azonos minősítéssel és listával rendelkezik.

Például két UF-B kábel azonos AWG-vel és névleges feszültséggel jelentősen eltérhet a következőkben:

• A dzseki koncentrikussága — Milyen középpontban van a vezető a szigetelésen belül. Az inkonzisztens extruderszerszám-beállításból adódó gyenge koncentrikusság vékony foltokat hoz létre, amelyek érzékenyek a dielektrikum lebontására.
• A köpeny vastagságának egyenletessége — A kerülete körül 0,8 mm és 1,4 mm között változó külső köpeny egyenetlen mechanikai védelmet biztosít. A CNC-vezérelt extrudersorokon gyártott prémium kábelek a köpenyvastagságot ±0,05 mm-en belül tartják.
• Anyagösszetétel minősége — A speciális PVC- vagy PE-vegyület-összetétel, beleértve az UV-stabilizátorokat, a lágyítószer típusát és a töltőanyag-tartalmat, közvetlenül befolyásolja a kábel eltemetett környezetben való kitartását az idő múlásával. Az olcsóbb vegyületek átmennek a kezdeti listázási teszteken, de valós talajkörnyezetben gyorsabban bomlanak le.
• Vezető minőség — Az oxigénmentes vagy nagy vezetőképességű, precíz tűréshatárokra húzott réz jobban ellenáll az oxidációnak, mint a gyengébb minőségű réz, különösen az eltemetett illesztési pontokon és olyan végpontokon, ahol a hosszú távú érintkezési ellenállás felhalmozódása túlmelegedést okozhat.

Amikor egy temetési célú kábelt választunk ki – különösen olyat, amelyhez telepítés után nehéz lesz hozzáférni –, a kábel eredete és a gyártási minőség legitim kiválasztási kritériumok, nem csak marketing szempontok. A modern huzal- és kábelextruder-technológiába, a soron belüli szikratesztelésbe és az excentricitás-felügyeleti rendszerekbe befektető gyártók kábelei mérhetően jobb hosszú távú földalatti teljesítményt nyújtanak.

Gyakori hibák, amelyek eltemetett kábelhibákhoz vezetnek

A lakossági és kiskereskedelmi alkalmazásokban a betemetett kábelhibák többsége a telepítési hibák kis halmazának tulajdonítható, nem pedig a termékhibáknak. Ezeknek a meghibásodási módoknak a megértése segít megmagyarázni, miért léteznek a temetési mélységi követelmények, és miért fontos ezek szigorú betartása.

• Nem megfelelő mélység: A leggyakoribb hiba. A lakástulajdonosok és néha a vállalkozók 12 vagy akár 8 hüvelykben temetik el a kábelt, hogy időt takarítsanak meg, és néhány éven belül megsérüljenek a szokásos udvari munkák miatt. Egyetlen ásó átvág egy kültéri aljzatot tápláló, eltemetett 12/2-es UF-B-n, amely hibát okozhat, amely kioldja a megszakítókat, károsíthatja a csatlakoztatott berendezéseket, vagy a legrosszabb esetben tüzet okozhat, ha a túláramvédelem nem működik megfelelően.
• Nem megfelelő típusú kábel használata: A szabványos NM-B (Romex) beltéri kábel, és nem szerepel a közvetlen eltemetésre, mégis rendszeresen megtalálható az eltemetett berendezésekben. Az NM-B nem rendelkezik az UF-B szilárd, hőre lágyuló köpenyével, és gyorsan lebomlik, ha talajnedvességnek van kitéve – jellemzően 2-5 éven belül.
• Nem megfelelő háttérkitöltés: Közvetlenül sziklás vagy agyagos talajjal történő visszatöltés homokágy nélkül mechanikai pontfeszültségeket hoz létre, agyagos talajok esetén pedig a kábel körüli vizesedést, ami felgyorsítja a köpeny leromlását.
• Átugrás elleni védelem az átmeneteknél: Ha az eltemetett kábel belép az épületbe, vagy a föld alattiból a szint feletti szintre lép át, azt védőcsővel kell védeni, amely legalább 8 hüvelykkel a kész minőség felett nyúlik ki. A nem védett kábel a fokozati szintű átmeneteknél nagyon érzékeny a fizikai sérülésekre, az UV-sugárzásra és a nedvesség beszivárgására.
• Nincs dokumentáció a kábel útvonaláról: Ha nem sikerül lefényképezni vagy felvázolni a kábelek útvonalát a visszatöltés előtt, azt jelenti, hogy a jövőbeli lakástulajdonosok vagy vállalkozók nem tudják, hol vannak eltemetve a kábelek helymeghatározó szolgáltatás nélkül – és a helymeghatározó szolgálatok nem mindig találnak kis lakossági kábeleket kis mélységben.

Mélységi követelmények meghatározott helyzetekhez és kábelfutásokhoz

Egyazon létesítményen belüli különböző helyeken eltérő temetési mélységre lehet szükség, ami azt jelenti, hogy az ingatlanon áthaladó egyetlen kábelnek meg kell változtatnia a mélységet, mivel különböző tereptípusokat keresztez.

Gyepek és kertek alatt

A 24 hüvelykes UF-B a füves területek szabványa. Ez a mélység megtisztítja a tipikus gyepszellőztető berendezéseket, a légtelenítőket és a legtöbb kerti szerszámot. Azonban az emelt kerti ágyak, amelyeket rendszeresen 12 vagy 18 hüvelykre ásnak, kockázatot jelentenek. Erősen ajánlott a kábelt az ültetőágyak körül, nem pedig az ágyások alatt fektetni.

A felhajtók és a járműbevezető területek alatt

A felhajtók alatti UF-B továbbra is 24 hüvelyket igényel. Sok szerelő azonban áttér merev védőcsövekre a kocsibehajtók kereszteződéseinél, hogy mechanikai védelmet biztosítson a járművek terhelése ellen, és lehetővé tegye a jövőbeni kábelcserét anélkül, hogy a kocsifelhajtó felületén át kell ásni. A műút építése során telepített védőcső-persely nagyon kevésbe kerül; utólag hozzáadva 500-2000 dollárba kerülhet a beton- vagy aszfaltvágás és helyreállítás.

Betonlapok alatt

Ha egy kábel egy meglévő vagy tervezett betonlemez (nem autóút) alatt halad át, az UF-B 18 hüvelykben, a PVC védőcső pedig 12 hüvelykben temethető el. Maga a födém jelentős mechanikai védelmet nyújt, indokolva a csökkentett mélységet. A födémek alatti kábeleket lehetőség szerint védőcsőben kell elhelyezni, hogy lehetővé tegyük a cserét – a betonpadló alatti kábelhiba javítása rendkívül költséges, ha a kábelt közvetlenül eltemetjük.

Belső csatorna öntözés által ellenőrzött területek alatt

Az automata öntözéssel rendelkező kereskedelmi tereprendezési rendszerekben az eltemetett kábelzónákat gyakran megbolygatják az öntözés javítása miatt. A vezetékek megadása és a betemetési mélység 30 hüvelykre növelése ezeken a területeken jelentősen csökkenti az öntözés karbantartása során bekövetkező véletlen kábelsérülések kockázatát – ez egy gyakori és költséges hibamód a kereskedelmi ingatlankezelésben.

Az erő és a hő szerepe a tápkábelek betemetési mélységének meghatározásában

A jelentős áramot szállító tápkábelek esetében a temetési mélység kölcsönhatásba lép rátermettség — a maximális áramerősség, amelyet egy kábel a besorolási hőmérséklet túllépése nélkül képes továbbítani. A föld alatti kábelek a hőt a környező talajba, nem pedig a levegőbe oszlatják el, és a talaj hőellenállása a nedvességtartalomtól, a tömörítéstől és az összetételtől függően változik. A földalatti kábelekre vonatkozó NEC átmérőjű táblázatok specifikus talaj hő-ellenállási értékeket és temetési mélységeket feltételeznek.

Egy tipikus talajba 24 hüvelyk mélységben eltemetett kábel általában több áramot képes szállítani, mint a 6 hüvelyk mélységben eltemetett kábel, mivel a mélyebb talaj stabilabb és általában alacsonyabb hőmérsékletet tart fenn, javítva a hőelvezetést. A föld alatti betáplálókhoz részletes űrtartalom számításokat végző közműmérnökök a temetkezési mélységet veszik figyelembe elsődleges változóként. A 500 kcmil XLPE szigetelésű kábel – nagy átmérőjű huzal- és kábelextruder-soron gyártják – a száraz homokos talajban a 30 hüvelyk és a 18 hüvelyk közötti mélység közötti különbség 10-15%-os növekedés a megengedett kapacitásban , ami közvetlenül azt jelenti, hogy nagyobb terhelést képes kiszolgálni anélkül, hogy nagyobb és drágább vezetékre lenne szükség.

Ez az oka annak, hogy a közüzemi kábelek telepítési specifikációi rendszeresen megkövetelik a kód minimumát meghaladó mélységeket. Az extra mélység nem csupán óvatosság – ez a mérnöki optimalizálás, amely maximalizálja a vezetőanyag-befektetés megtérülését, miközben az üzemi hőmérséklet alacsonyabban tartásával meghosszabbítja az élettartamot.
