A vezetékkábel méretének kiszámítása: teljes útmutató

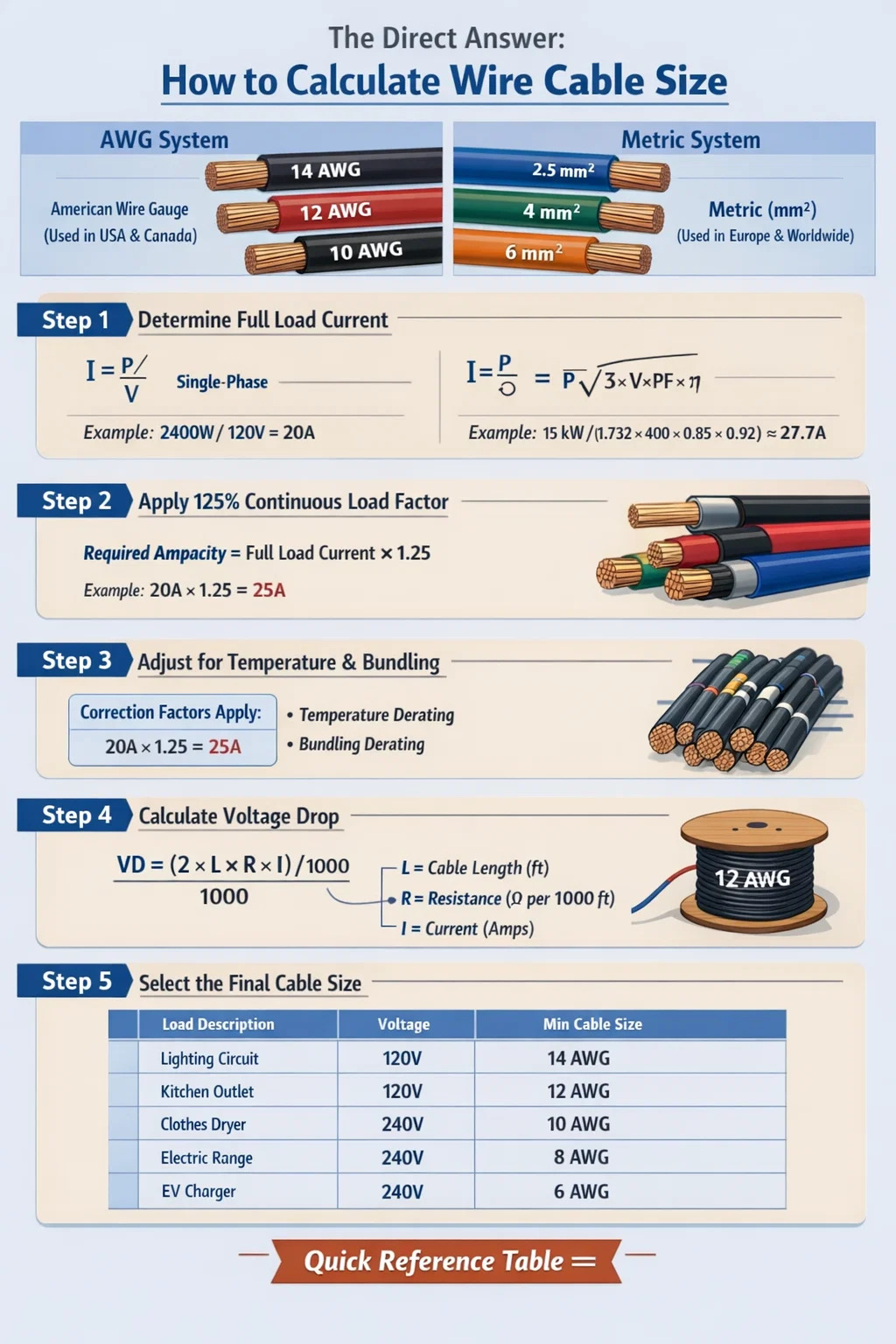

A közvetlen válasz: Hogyan számítsuk ki a vezetékek méretét

A vezetékkábel méretének kiszámításához meg kell határoznia a maximális áramerősséget (a kapacitást), amelyet a kábelnek el kell vinnie, majd feszültségesési határértékeket és biztonsági tényezőket kell alkalmaznia a megfelelő vezeték-keresztmetszet kiválasztásához. A legszélesebb körben használt képlet az Ohm-törvényen alapul, a National Electrical Code (NEC) vagy az IEC szabványokkal kombinálva. A legtöbb váltakozó áramú rendszernél az alapszabály a következő: olyan vezetőt válasszunk, ahol az áramvezető képesség meghaladja a folyamatos terhelési áram 125%-át. Egyenáramú áramkörök vagy hosszabb kábelfutás esetén a feszültségesés számítása élvez elsőbbséget.

Gyakorlatilag, ha 20A-es folyamatos terhelése van egy 120V-os váltóáramú áramkörön, akkor 20A × 1,25 = 25A minimális áramerősséget szoroz meg, ami egy 12 AWG-s rézvezetőre mutat a szabványos NEC ampacity táblázatokban. Feszültségérzékeny berendezéseknél nagy távolságokon a feszültségesést külön kell kiszámítani a következő képlet segítségével: VD = (2 × L × R × I) / 1000 , ahol L az egyirányú kábel hossza lábban, R az 1000 lábonkénti ellenállás, I pedig a terhelési áram amperben.

Ez az útmutató végigvezeti a számítási folyamat minden egyes lépését, lefedi mind az AWG, mind a metrikus (mm²) rendszereket, a különböző szigeteléstípusokat, a telepítési feltételeket és a kábelépítés minőségét – beleértve a huzal és kábel extruder feldolgozza a szigetelőréteget – befolyásolja a kábel végső elektromos teljesítményét és biztonsági besorolását.

A vezeték- és kábelméretezési rendszerek megértése: AWG vs. mm²

A számítás előtt meg kell értenie, hogy melyik mérési rendszer vonatkozik az Ön régiójára és alkalmazására. A két domináns szabvány az American Wire Gauge (AWG) rendszer és a négyzetmilliméterben (mm²) mért metrikus keresztmetszeti rendszer.

American Wire Gauge (AWG) rendszer

Az AWG-t túlnyomórészt az Egyesült Államokban és Kanadában használják. Intuitív módon, az alacsonyabb AWG szám vastagabb, nagyobb kapacitású vezetéket jelent . Például a 4 AWG-s réz lényegesen nagyobb áramot hordoz, mint a 14 AWG. Az AWG skála 0000-től (4/0) a nagy végén egészen 40 AWG-ig terjed a finomhuzalos alkalmazásoknál. Az általános lakossági és kereskedelmi vezetékek 14 AWG-t, 12 AWG-t és 10 AWG-t használnak az elágazó áramkörökhöz, míg a betápláló vezetékek 6 AWG, 4 AWG, 2 AWG vagy nagyobb vezetékeket használhatnak.

Metrikus keresztmetszeti rendszer (mm²)

Az IEC szabványok szerint Európában, Ázsiában, Ausztráliában és a világ legtöbb más részén használt mm² rendszer közvetlenül leírja a vezeték keresztmetszeti területét. A szokásos méretek a következők: 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² és még tovább. A 2,5 mm²-es vezeték keresztmetszetét tekintve nagyjából 14 AWG-nek felel meg , bár a pontos áteresztőképesség a szigetelés típusától és a beépítési módtól függ.

Lépésről lépésre a kábelméret kiszámításának módszere

A megfelelő kábelméretezés logikai sorrendet követ. A lépések kihagyása vagy alulméretezett kábelekhez vezet, amelyek túlmelegednek és tűzveszélyt okoznak, vagy túlméretezett kábelekhez, amelyek anyagpazarlást okoznak, és szükségtelenül növelik a telepítési költségeket.

1. lépés: Határozza meg a teljes terhelési áramot

Minden kábelméretezési számítás kiindulópontja a csatlakoztatott berendezés teljes terhelési áramának (FLC) meghatározása. Az ellenállásos terhelések, például a fűtőberendezések esetében ez egyszerű: használja a P = V × I értéket, átrendezve I = P / V-re. 2400 W-os helyiségfűtő esetén 120 V-os áramkörön I = 2400 / 120 = 20 amper .

Háromfázisú motorterhelések esetén a képlet a következő: I = P / (√3 × V × PF × η), ahol PF a teljesítménytényező és η a hatásfok. Egy 15 kW-os motor 400 V-on PF = 0,85 és η = 0,92 esetén I = 15 000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27,7A . Mindig használja az adattábla-adatokat, ha rendelkezésre állnak, a számított becslések helyett.

2. lépés: Alkalmazza a folyamatos terhelési szorzót

Azon terheléseknél, amelyek 3 órán keresztül vagy tovább folyamatosan működnek, az NEC 210.19 szakasza előírja, hogy a vezetéket a következőre kell méretezni. a folyamatos terhelési áram 125%-a . Ha az Ön terhelése folyamatosan 20 A-t vesz fel, a vezeték minimális áramerősségének 20 × 1,25 = 25 A-nek kell lennie. Ez a hőbiztonsági ráhagyás figyelembe veszi a szigetelésben a tartós működés során felhalmozódó hőt. Az IEC-szabványok hasonló megközelítést alkalmaznak az alapampacity-értékekre alkalmazott korrekciós tényezők révén.

3. lépés: Alkalmazzon korrekciós tényezőket a hőmérsékletre és a kötegelésre

A magas hőmérsékletű környezetbe telepített vagy más kábelekkel csoportosított kábeleket le kell csökkenteni. A NEC 310.15(B)(1) táblázat hőmérséklet-korrekciós tényezőket tartalmaz. A normál 30 °C-os alapvonal helyett 40 °C-os környezeti hőmérséklet esetén a 75 °C-os névleges vezetéket egy tényezővel le kell csökkenteni. 0.88 . Ez azt jelenti, hogy a 25A névleges vezeték 30°C-on csak 22A-t hordoz biztonságosan 40°C-os környezeti hőmérsékleten.

A kötegelés korrekciója ugyanolyan fontos. Ha 4–6 áramvezető vezeték osztozik egy vezetéken, alkalmazzon 0,80-as tényezőt. 7–9 vezeték esetén 0,70-et használjon. 10-20 összekötött vezeték esetén a tényező 0,50-re csökken. A kötegelési tényezők alkalmazásának elmulasztása a kereskedelmi kábeltálcák túlmelegedésének egyik leggyakoribb oka.

4. lépés: Számítsa ki a feszültségesést

A feszültségesési határértékek jellemzően 3% elágazó áramkörök esetén, és összesen 5% a betápláló és elágazó áramkör együttesen (a NEC ajánlása szerint, bár nem minden esetben szigorú kódkövetelmény). Használja ezt a képletet egyfázisú AC és DC áramkörökhöz:

VD (volt) = (2 × L × R × I) / 1000

Ahol L = egyirányú kábelhossz lábban, R = ellenállás ohmban/1000 lábban (a vezető ellenállás táblázataiból), és I = terhelési áram amperben. A 2-es tényező mind a kimenő, mind a visszatérő vezetékekre vonatkozik.

Példa: 120 V-os áramkör, 100 láb egyirányú, 15 A-tól 14 AWG-ig terjedő réz (R = 3,14 Ω/1000 láb): VD = (2 × 100 × 3,14 × 15) / 1000 = 9,42 volt , ami 7,85% – jóval meghaladja a 3%-os határt. A 10 AWG-re (R = 1,24 Ω/1000 láb) történő frissítés 3,72 V-ra, azaz 3,1%-ra csökkenti, ami marginális, de nem érzékeny terheléseknél elfogadható. A precíziós berendezések esetében a 8 AWG-re való áttérés 1,8%-ot jelentene.

Háromfázisú rendszerek esetén a képlet a következőre módosul: VD = (√3 × L × R × I) / 1000 , a 2-es tényezőt 1,732-re cserélve, mivel a fázisgeometria csökkenti az effektív hurokellenállást.

5. lépés: Válassza ki a végső kábelméretet

Miután kiszámította a szükséges ampaitást (az összes korrekciós tényezővel) és a feszültségesési határértékek teljesítéséhez szükséges minimális vezetékméretet, válassza ki a nagyobb méretet . Ez az irányadó kábelméret. Mindig a következő elérhető szabványos vezetékméretre kerekítse fel – soha ne kerekítse lefelé.

A szigetelés típusának szerepe a kábel áteresztőképességében

A vezetéket körülvevő szigetelőanyag közvetlenül meghatározza, hogy a kábel mennyi hőt képes biztonságosan elviselni, ami viszont meghatározza az amperacitást. Ez az, ahol a gyártási folyamat – különösen a teljesítmény a huzal és kábel extruder — közvetlen hatással van a késztermék elektromos és termikus tulajdonságaira.

A szokásos szigetelési hőmérséklet-besorolások és NEC-jelöléseik a következők:

• 60°C (140°F) — TW típusú, régebbi lakossági vezetékezésben használatos. Kisebb akapacitás, nem alkalmas nagy terhelésű áramkörökhöz.
• 75°C (167°F) — THW, THWN típusok. A leggyakoribb kereskedelmi és ipari szigetelés. Ez a szabványos oszlop, amelyet a NEC 310.15 táblázatban használnak a vezetékek méretezésénél a legtöbb új telepítésnél.
• 90°C (194°F) — THHN, XHHW-2, RHH típusok. Nagyobb alapfeszültség, de a NEC gyakran 75 °C-ra korlátozza a végződést, kivéve, ha a berendezést kifejezetten 90 °C-os végződésekre tervezték. Használható teljes 90°C-on szabad levegőn, vagy ha a végberendezés ennek megfelelően van besorolva.
• 150°C és felette — Speciális kábelek szilikongumival, PTFE-vel (teflon) vagy ásványi szigeteléssel (MI-kábel). Kemencékben, ipari kemencékben és magas hőmérsékletű technológiai berendezésekben használják.

A szigetelés vastagságának állandósága kritikus. A huzal és kábel extruder egy modern gyártósoron precíziós szerszámgeometriát, olvadékhőmérséklet-szabályozást és vonalsebesség-szabályozást alkalmaznak, hogy egyenletes falvastagságot tartsanak a vezető körül. Az inkonzisztens szigetelés – egyes helyeken vékonyabb – lokális forró pontokat hoz létre, amelyek még akkor is csökkentik a hatékony hőértéket, ha az átlagos vastagság megfelel a specifikációnak. A kínai, európai és észak-amerikai gyártók fejlett extrudergépei immár lézeres mérőrendszereket és automatikus excentricitás-korrekciót alkalmaznak a falvastagság ±5%-os vagy annál szűkebb tűrésének eléréséhez.

Réz és alumínium vezetők: méretbeli különbségek

Az alumínium vezetékeket általában bejárati kábelekhez, betáplálókhoz és közüzemi elosztáshoz használják. Könnyebbek és olcsóbbak, mint a réz, de Az alumínium a réz vezetőképességének csak körülbelül 61%-a , vagyis nagyobb keresztmetszetre van szükség, hogy ugyanazt az áramot továbbítsa.

Gyakorlati szabály: ahhoz, hogy a rézvezető ampere megfeleljen, az alumínium kb két AWG mérettel nagyobb . Ahol a 6 AWG réz 65 A-t visz (75 °C-on), akkor 4 AWG alumíniumra lesz szüksége ugyanazon áram átviteléhez. Metrikus méretezéshez a 16 mm²-es alumíniumvezető nagyjából megfelel a 10 mm²-es rézvezetőnek.

Az alumínium a hőmérsékleti ciklusok hatására jobban kitágul és összehúzódik, mint a réz, ami idővel a csatlakozás meglazulását okozhatja. Minden alumínium vezeték végződésnél AL/CU besorolású csatlakozókat kell használni, és antioxidáns vegyületre van szükség a csatlakozásoknál és a végződéseknél az oxidáció felhalmozódásának megakadályozása érdekében, ami növeli az ellenállást. Ezek kódkövetelmények a legtöbb joghatóságban, nem pedig opcionális gyakorlat.

Gyártási szempontból a szigetelés alumíniumvezetőkre történő extrudálása megköveteli a vezeték sebességének és a vegyület hőmérsékletének gondos ellenőrzését. huzal és kábel extruder . Az alumínium felületi kémiája eltér a rézétől, és egyes szigetelőanyagok másképp tapadnak. A minőségi kábelgyártók tapadási teszteket végeznek annak biztosítására, hogy a szigetelés megfelelően kötődjön, és ne váljon el a vezetőtől hajlítás vagy hőciklus során.

Kábelméretezés motoráramkörökhöz

A motoráramkörök eltérő szabályokat követnek, mint az általános leágazó áramkörök, mivel a motorok indításkor nagyon nagy bekapcsolási áramot vesznek fel – jellemzően a teljes terhelési áram 6–8-szorosát 0,5–2 másodpercig. Magát a kábelt nem kell méretezni ehhez a bekapcsolási áramhoz (a túláramvédelem ezt kezeli), de a vezetőt a NEC 430. cikkelye alapján kell méretezni, nem pedig a szabványos amperacity táblázatok alapján.

Egyetlen motor esetén az NEC 430.22 előírja, hogy az elágazó áramkör vezetőjének mérete a következő legyen a motor teljes terhelési áramának (FLC) legalább 125%-a a NEC 430.247–430.250 táblázatokban felsoroltak szerint (nem az adattábla értéke, kivéve, ha az adattábla alacsonyabb, mint a táblázat értéke). Egy 5 lóerős, 230 V-os egyfázisú motor esetében a 430.248 táblázat az FLC-t 28A-ként sorolja fel. A vezetőnek ekkor legalább 28 × 1,25 = 35 A-t kell kezelnie, 8 AWG rézre mutatva.

Változófrekvenciás hajtású (VFD) alkalmazások esetén további szempontok érvényesek. A VFD-k harmonikus áramokat generálnak, amelyek extra hőt termelnek a vezetőkben. Sok mérnök további 10–15%-os árrést ad a szabványos 125%-os tényezőn felül a VFD-hajtású motorok kábeleinek méretezésekor. Jellemzően árnyékolt kábelre is szükség van a VFD kimenet és a motor között, hogy megakadályozza a nagyfrekvenciás zajokat és megakadályozza a közös módú áramok okozta csapágykárosodást.

Feszültségesés számítása Mély merülés: Hosszú kábel fut

Az 50 lábnál (körülbelül 15 méternél) hosszabb kábeleknél gyakran a feszültségesés válik a domináns méretezési tényezővé – nem az áteresztőképesség. Ez különösen igaz a napelemes fotovoltaikus (PV) rendszerekre, a mezőgazdasági létesítményekre, a kültéri világításra és az ipari üzemekre, amelyek berendezései távol vannak a fő elosztótáblától.

A szükséges vezeték-keresztmetszet kiszámítása feszültségesés alapján

A feszültségesés képletét átrendezheti a szükséges vezeték-keresztmetszet közvetlen kiszámításához. Rézhez egyfázisú rendszerben:

A (mm²) = (2 × L × I × ρ) / VD_max

Ahol A a szükséges keresztmetszeti terület mm²-ben, L az egyirányú kábel hossza méterben, I a terhelési áram amperben, ρ (rho) a réz ellenállása = 0,0172 Ω·mm²/m (vagy 0,0282 alumínium esetén), és VD_max a megengedett legnagyobb feszültségesés voltban.

Példa: Egy szivattyú 30A-t vesz fel 230 V-on, 120 méterre az elosztótáblától. Maximális megengedett feszültségesés = 3% × 230V = 6,9V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Kerekítés a következő szabványos méretre: 25 mm² rézvezető.

Ha ugyanaz a szivattyú csak 30 méterre lett volna elhelyezve, a számítás 4,49 mm²-t ad, 6 mm²-re kerekítve – ez lényegesen kisebb és olcsóbb. Az alulméretezés költsége hosszú távon az energiapazarlásból és a berendezések teljesítményének romlásából adódik, nem csak a túlmelegedésből.

Feszültségesés napelemes egyenáramú rendszerekben

Napelemes rendszerekben az egyenáramú kábelek mérete kritikus fontosságú a rendszer hatékonysága szempontjából. Az NEC 690. cikke azt javasolja, hogy a PV forrásáramkörök feszültségesését korlátozzák 2% vagy kevesebb a maximális energiatermelés érdekében. A 600 V-os húrrendszer 2%-os esése csak 12 V-os csökkenést tesz lehetővé a kábelen keresztül. 9A húráram és 50 méteres (egyirányú) lefutás esetén a szükséges vezeték-keresztmetszet A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², ami legalább 2,5 mm²-es PV-besorolású kábelre mutat (USE-2 vagy PV vezeték az Egyesült Államokban).

Hogyan befolyásolja a kábelépítés minősége a méretezési számításokat

A vezetékkábel méretezési számításai azt feltételezik, hogy a kábel megfelel a névleges specifikációinak. Ez azt jelenti, hogy a vezetéknek megfelelő a keresztmetszete, a szigetelés vastagsága és dielektromos tulajdonságai megfelelőek, az egységnyi hosszra eső ellenállás pedig megfelel a közzétett értékeknek. A gyakorlatban a kábelek minősége jelentősen eltér a gyártók között, és ez a változás közvetlenül befolyásolja, hogy a számítások helytállóak-e a terepen.

Vezető kitöltési aránya és sodródás

A sodrott vezetők több kisebb, egymáshoz csavart vezetékből állnak. A kitöltési arány – a névleges keresztmetszet ténylegesen fém által elfoglalt százaléka – befolyásolja az ellenállást. Egy 2,5 mm²-es, rossz száltömítésű sodrott vezető tényleges fémkeresztmetszete csak 2,3 mm² lehet, ami körülbelül 8–9%-kal növeli az ellenállást a specifikációhoz képest. Ez közvetlenül befolyásolja mind a feszültségesést, mind a hőteljesítményt. A prémium kábelgyártók az IEC 60228 vagy az ASTM B8 szabvány szerint mérik a vezető ellenállását a megfelelőség ellenőrzése érdekében.

Szigetelés vastagsága és az extrudálási folyamat

A szigetelőréteget a huzal és kábel extruder — olyan gép, amely polimervegyületet (PVC, XLPE, LSZH vagy egyéb anyagok) megolvaszt, és a mozgó vezető körül egy precíziós szerszámon keresztül kényszeríti. Ennek az extrudálási eljárásnak a minősége határozza meg a szigetelés vastagságának konzisztenciáját, a felületi minőséget és a tapadást a vezetőhöz vagy a belső köpenyhez.

A vezető gyártók által használt modern huzal- és kábelextruder rendszerek a következők:

• Zárt hurkú excentricitás szabályozás : A lézeres vagy kapacitív érzékelők valós időben mérik a szigetelés koncentrikusságát, és automatikusan beállítják a szerszám pozícióját, hogy korrigálja a nem központos bevonatot.
• Olvadéknyomás és hőmérséklet figyelése : Biztosítja a keverék egyenletes viszkozitását a szerszámon keresztül, megakadályozva a vékony foltok kialakulását, amelyeket az extruder hengerének hőmérséklet-változása okoz.
• Spark teszter integráció : A nagyfeszültségű szikratesztelők a legyártott kábel 100%-át in-line letapogatják, hogy észleljék a tűlyukakat vagy vékony pontokat a szigetelésben, mielőtt a kábelt feltekernék.
• Átmérőmérő rendszerek : A lézermikrométerek folyamatosan mérik a külső átmérőt, és visszacsatolják az adatokat a vonal sebességének és az extruder kimenetének szabályozásához, hogy fenntartsák a megadott átmérőtűréseket.

Amikor kritikus alkalmazásokhoz – ipari gépek, épületek vezetékei, földalatti betáplálók – vásárol kábelt, mindig ellenőrizze, hogy a kábel megfelel-e a vonatkozó szabványok szerint tesztelt UL, CSA vagy IEC tanúsítványoknak. Harmadik fél által tesztelt és listázott kábel garantálja, hogy a huzal- és kábelextruder eljárás során alkalmazott szigetelés megfelel a minimális vastagságra, dielektromos szilárdságra és hőmérsékleti ellenállásra vonatkozó követelményeknek.

XLPE vs. PVC szigetelési teljesítmény

A térhálósított polietilén (XLPE) szigetelést speciális huzal- és kábelextruder-eljárással állítják elő, amely vulkanizálási (térhálósítási) lépést foglal magában, akár gőzkezeléssel, száraz nitrogénkezeléssel (CCV-vonal), akár szilán nedvességkezeléssel. A térhálósítás háromdimenziós polimer hálózatot hoz létre, amely XLPE-t ad lényegesen jobb hőteljesítmény, mint a PVC : Az XLPE szigetelésű tápkábelek folyamatosan 90°C-ra, vészhelyzeti túlterhelés esetén 130°C-ra, rövidzárlat esetén pedig 250°C-ra vannak besorolva. A PVC-hőmérséklet 70°C-on tetőzik a standard minőségeknél.

A középfeszültségű kábeleknél (1kV-35kV) a háromszoros extrudálású huzalon és kábelextruder vonalon előállított XLPE szigetelés – a félvezető belső árnyékolás, az XLPE szigetelés és a félvezető külső árnyékoló egy menetben történő felhordása – az ipari szabvány. Ez az egyáteresztő megközelítés kiküszöböli a rétegek közötti interfész szennyeződést, ami kritikus tényező a nagyfeszültségű dielektromos integritás szempontjából.

Praktikus vezetékméret példák alkalmazásonként

Az elmélet világosabbá válik a konkrét alkalmazási példákkal a különböző telepítési típusokon. A következő kidolgozott példák a lakossági, kereskedelmi és ipari környezetben előforduló leggyakoribb forgatókönyveket fedik le.

Lakossági konyha áramkör (120V, 20A)

Az NEC 210.11(C)(1) legalább két 20A-es kis készülék áramkört ír elő a konyhákban. Kábel: 12 AWG / 2 réz, NM-B típusú (Romex), 20A megszakító. A panelből kivezetett kábel általában 30–60 láb hosszú egy családi házban. Feszültségesés 20 A-nél 60 láb felett: VD = (2 × 60 × 1,98 × 20) / 1000 = 4,75 V, ami 3,96% . Elfogadható a legtöbb konyhai készülékhez. Konzervatívabb telepítéshez, vagy ahol a futási távolság meghaladja a 80 métert, frissítsen 10 AWG-re.

Elektromos elektromos töltőállomás (240V, 48A folyamatos)

Egy 2-es szintű elektromos töltő 11,5 kW-on 48 A-t vesz fel 240 V-on. Folyamatos terhelésként: 48A × 1,25 = 60A minimális vezetékampacity. Válasszon 6 AWG réz THWN-2 védőcsövet. A paneltől a garázsig tartó 50 méteres futásnál feszültségesés = (2 × 50 × 0,491 × 48) / 1000 = 2,36 V = 0,98% - jócskán a határokon belül. A 6 AWG méretet az ampaitás határozza meg, ebben az esetben nem a feszültségesés.

Ipari szállítószalag motor (400 V, 3 fázis, 22 kW)

FLC = 22 000 / (1,732 × 400 × 0,87 × 0,92) = 39,7 A. 125%-os motortényező alkalmazása: 39,7 × 1,25 = 49,6 A. Válasszon 10 mm²-es rézvezetőt (52A névleges háromeres kábelben az IEC 60364 szerint). A kábel 85 méter távolságra van az MCC-től a motorig. Feszültségesés = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68% – 3%-os határon belül. A 10 mm²-es választást mind az amperasitási, mind a feszültségesési követelmények megerősítik.

Földalatti adagoló (240 V, 100 A, 150 láb)

Egy 100A-es alpanel-adagoló alumínium vezetékekkel, 40-es ütemezésű PVC-vezetékben, 24 hüvelykben eltemetve. Szükséges teljesítmény: 100A. Az 1/0 AWG alumínium vezető 120A névleges 75°C-on – megfelel a terhelhetőségnek. Feszültségesés ellenőrzése: 1/0 AWG alumínium R = 0,327 Ω/1000 láb VD = (2 × 150 × 0,327 × 100) / 1000 = 9,81 V = 4,09% . Meghaladja az ajánlott 3%-ot. Frissítés 2/0 AWG alumíniumra (R = 0,259 Ω/1000 láb): VD = 7,77 V = 3,24% – még mindig marginális. Használja 3/0 AWG alumínium (R = 0,205 Ω/1000 láb): VD = 6,15 V = 2,56% – elfogadható.

Rövidzárlati és hibaáram-megfontolások a kábelméretezésnél

Közép- és nagyfeszültségű kábeleknél, valamint nagy transzformátorok közelében lévő ipari kisfeszültségű kábeleknél a vezetőt úgy kell méretezni, hogy ellenálljon a hibaáram hőenergiájának mindaddig, amíg a védelmi berendezés a hibát megszünteti. Ezt hívják a rövidzárlati hőállóság ellenőrizze.

A képlet a következő: A (mm²) = (I_sc × √t) / K , ahol I_sc a várható rövidzárlati áram amperben, t a hibaelhárítási idő másodpercben, K pedig egy anyagállandó (K = 115 PVC-szigetelésű rézvezetők esetén 30°C-tól kezdődően; K = 135 XLPE szigetelésű réznél).

Példa: Egy kábel 25 kA-es várható rövidzárlati árammal táplálja a panelt, és a felfelé irányuló megszakító 0,2 másodperc alatt kiold. A_min = (25 000 × √0,2) / 115 = (25 000 × 0,447) / 115 = 97,2 mm² . Ehhez legalább 120 mm²-es rézvezetőre van szükség – a terhelési áramtól függetlenül. Nagy ipari transzformátorok vagy főkapcsolótáblák közelében gyakran a rövidzárlati méretek határozzák meg a kábelválasztást.

Gyakori hibák a vezetékek méretének kiszámításában

A számítási módszer megértése csak fél siker. A gyakorlati hibák a terepen alul- vagy túlméretezett kábelekhez vezetnek, még akkor is, ha a mérnök helyesen alkalmazza a képleteket.

• Az adattábla áramának használata a NEC táblázat FLC helyett a motoroknál: A NEC 430.22 kifejezetten megköveteli a NEC táblázat értékének használatát, nem az adattáblát, kivéve, ha az adattábla alacsonyabb. A nagyobb hatásfokú motor alacsonyabb adatáramának használata és a kábel alulméretezése kódszegést jelent.
• Elfelejtette a kötegelési leértékelés alkalmazását: Nagyon gyakori hiba, hogy hat THHN vezetéket szerelnek be egy csőbe, és mindegyiket az egyéni ampaképességhez mérik. A 0,80-as kötegelési tényező csökkenti az effektív apacitásukat, ezért nagyobb vezetékekre van szükség.
• Nem számolva a terhelés jövőbeli növekedésével: A 95%-os vezetőképességű áramkör nem hagy helyet további berendezések számára. Az iparág legjobb gyakorlata az, hogy a kábeleket normál üzemi körülmények között a névleges kapacitás legfeljebb 80%-ára méretezik.
• Az AWG és a metrika értékek keverése ugyanabban a képletben: Az AWG ellenállásértékek (Ω/1000 lábban) használata metrikus hosszúságokkal (méterben) átalakítás nélkül, vadul helytelen eredményeket ad. Számítás előtt mindig erősítse meg a mértékegységeket.
• A környezeti hőmérséklet figyelmen kívül hagyása: A szabványos 30 °C-os alaphőmérséklet helyett 50°C-os tetőtérben telepített kábel jelentős leértékelést igényel. A 12 AWG THHN 30 A névleges teljesítményű 30°C-on csak 23A-t képes szállítani 50°C-os környezeti hőmérsékleten – ez 23%-os csökkenés.
• Nem szabványos kábel vásárlása: A nem ellenőrzött gyártóktól származó kábelek tényleges vezeték-keresztmetszete 10–15%-kal a névleges alatti lehet a huzalhúzási és extrudálási folyamatok rossz szabályozása miatt. Mindig nyomon követhető forrásból vásároljon UL-listás vagy IEC-tanúsítvánnyal rendelkező kábelt.

Gyorsreferencia: A kábelméret kiválasztásának összefoglalása

A gyors helyszíni tájékozódás érdekében az alábbi táblázat összefoglalja a gyakori terhelési forgatókönyveket és az általuk tipikus körülmények között szükséges minimális kábelméreteket (rézvezető, 75°C-os szigetelés, 30°C-os környezeti hőmérséklet, egyetlen áramkör vezetékben, 50 láb hosszig).
