Mennyi ideig tart egy vezeték? Élettartam típus és alkalmazás szerint

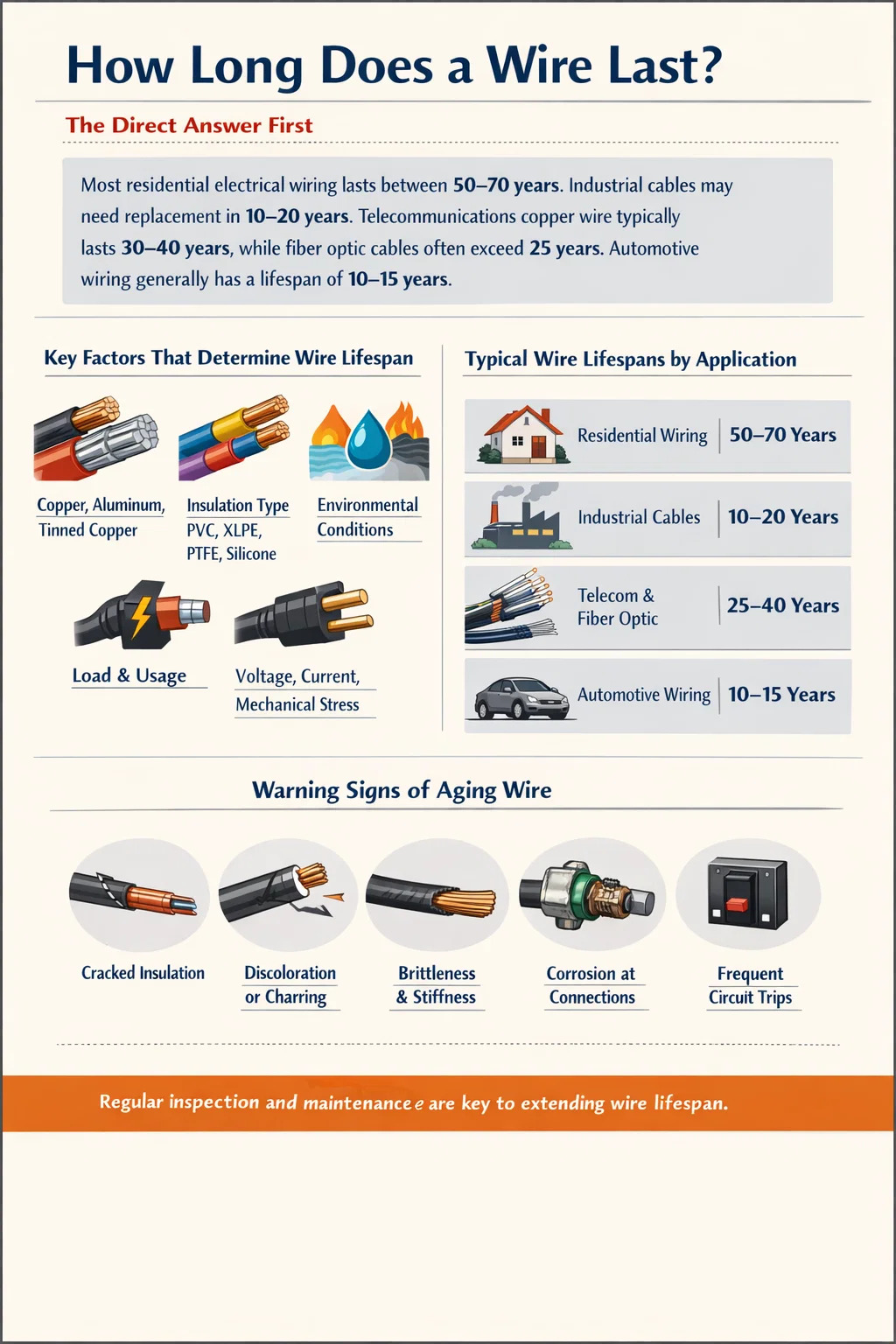

Mennyi ideig tart egy vezeték? A közvetlen válasz először

A huzal élettartama nagymértékben függ az anyagától, a szigetelés típusától, a működési környezettől és a terhelési viszonyoktól – de gyakorlati viszonyítási alapként a legtöbb lakossági elektromos vezeték 50 és 70 év közötti élettartammal rendelkezik , míg az ipari kábelek igényes környezetben akár 10-20 éven belül cserére szorulhatnak. A távközlési rézhuzalok gyakran 30-40 évig működőképesek maradnak, míg az optikai kábelek minimális leépüléssel meghaladhatják a 25 évet. Az autóipari alkalmazásokhoz tervezett vezetékek névleges élettartama általában 10-15 év, bár a valós teljesítmény jelentősen eltér a hőciklustól, a vibrációtól és a folyadékterheléstől függően.

Ezek a számok nem önkényesek. Több évtizedes terepi adatokat, anyagtudományi kutatásokat és mérnöki szabványokat tükröznek, amelyeket olyan testületek hoztak létre, mint a National Electrical Code (NEC), az IEC és az UL. Annak megértése, hogy mi rövidíti vagy hosszabbítja meg a vezeték élettartamát, ugyanolyan fontos, mint az alapértékek ismerete – és ez a megértés a gyártási szakaszban kezdődik, különösen abban, hogy a huzal- és kábelextruder hogyan alakítja ki a szigetelést és a burkolatot, amely védi a vezetőt annak élettartama alatt.

A huzal élettartamát meghatározó kulcstényezők

Egyetlen változó sem határozza meg, hogy egy vezeték mennyi ideig tart. Az élettartam inkább több, egymással kölcsönhatásban álló tényező eredménye, amelyek mindegyike drámaian eltolhatja a várható szolgáltatási ablakot. Íme a legkritikusabbak lebontása:

Vezető anyag

A réz továbbra is az elektromos vezetők aranystandardja. Kiváló vezetőképességet kínál, jobban ellenáll a korróziónak, mint sok alternatíva, és megőrzi szerkezeti integritását hőciklus alatt. A rézhuzal megfelelően telepített, szabályozott klímakörnyezetben jóval több mint 100 évig bírja — maga a karmester ritkán hibázik; a körülötte lévő szigetelés igen. Az 1960-as és 70-es években a lakossági leágazó áramkörökben gyakran használt alumíniumhuzal hajlamosabb az oxidációra a csatlakozási pontokon, és a hőmérséklet változásával drámaiabban kitágul és összehúzódik, hozzájárulva a csatlakozási hibákhoz, amelyek egyes lakossági környezetben 30-50 évre csökkentik a tényleges élettartamot. A tengeri, illetve a nagyfrekvenciás alkalmazásokban használt ónozott réz és ezüstözött vezetékek speciális korrózióállósági előnyöket kínálnak, amelyek meghosszabbítják az élettartamot az adott célkörnyezetben.

Szigetelő és burkolóanyag

Szinte mindig a szigetelés az első, amely leromlik. A PVC (polivinil-klorid) a legszélesebb körben használt szigetelőanyag világszerte. A szabványos PVC szigetelés hordozza a névleges hőmérsékleti tartomány -15°C és 70°C között és általában 20-40 év után a ridegség vagy repedés jeleit mutatja szabványos alkalmazásoknál. A térhálósított polietilén (XLPE) kiváló hőállóságot biztosít – akár 90°C-ig folyamatosan –, és sokkal jobban ellenáll a vegyi hatásoknak, mint a hagyományos PVC. Az ipari vagy földalatti létesítményekben használt XLPE szigetelésű kábelek élettartama gyakran 30-40 év. A magas hőmérsékletű környezetben, például sütőben vagy motortérben használt szilikongumi szigetelés akár 180 °C-os hőmérsékletet is képes kezelni, és rugalmasságot biztosít szélesebb hőmérsékleti tartományban, így előnyt jelent a magas hőmérsékleti viszonyok között. Az űrrepülésben és vegyi feldolgozásban használt PTFE (teflon) szigetelés akár 260°C-os hőmérsékletet is képes ellenállni, és kémiai tehetetlensége miatt szinte minden ipari oldószerrel szemben ellenálló.

A szigetelés extrudálásának minősége közvetlenül befolyásolja ezeket az eredményeket. A pontos olvadékhőmérsékletet, állandó vonalsebességet és egyenletes szerszámnyomást fenntartó huzal- és kábelextruder egyenletes falvastagságú szigetelést hoz létre – ez mind az elektromos teljesítmény, mind a hosszú élettartam kulcsfontosságú előrejelzője. A szigetelésen lévő vékony foltok dielektromos gyenge pontokat hoznak létre, ahol a feszültség feszültség koncentrálódik, ami felgyorsítja a lebomlást.

Üzemi hőmérséklet

A hő a huzalszigetelés elsődleges ellensége. A kábel öregedésére alkalmazott Arrhenius-egyenlet azt mutatja, hogy az üzemi hőmérséklet minden 10°C-kal, a névleges maximum feletti növekedése esetén a szigetelés élettartama hozzávetőlegesen felére csökken. Ez azt jelenti, hogy egy 70°C-on 40 évre tervezett kábel elméletileg csak 20 évig tartana, ha rutinszerűen 80°C-on üzemeltetnék. Ez az oka annak, hogy a hőcsökkentés a szokásos mérnöki gyakorlat – a kábeleket úgy kell méretezni, hogy jól a névleges hőmérsékletükön belül működjenek, ne a mennyezeten.

Környezeti expozíció

Az UV-sugárzás a legtöbb műanyagot lebontja. A közvetlen napsugárzásnak kitett, UV-stabilizált burkolat nélküli kültéri kábelek felülete 5-10 éven belül megrepedhet. A nedvesség bejutása a kábelkötegekbe elősegíti a galvánkorróziót a végződéseknél, és váltóáramú alkalmazásoknál a részleges kisülési tevékenységet. A kémiai expozíció – olajok, oldószerek, savak – gyorsan megtámadhatja a szabványos PVC-t, és speciális vegyületeket, például klórozott polietilént (CPE) vagy hőre lágyuló elasztomereket (TPE) igényel a megfelelő élettartam érdekében. Mechanikailag az ismételt hajlítási ciklusok, zúzódások vagy rágcsálók által okozott károk már jóval azelőtt elszakíthatják a vezetőket, hogy a szigetelés hőbomlana.

Telepítési minőség

Még a legjobb minőségű kábel is idő előtt meghibásodik, ha nem megfelelően telepítik. A minimális hajlítási sugár túllépése a szerelés során mikrorepedéseket okozhat a szigetelésben vagy deformálhatja a vezetőt. A túlfeszített csőszerelvények vagy kábelkötegelők krónikus stresszpontokat okozhatnak. A megfelelő lezárás – megfelelően névleges csatlakozók használatával, megfelelő nyomaték alkalmazása a fülekre, valamint a nedvesség bejutásának megakadályozása a csatlakozási pontokon – megkétszerezheti vagy megháromszorozhatja az élettartamot a csatlakozás szempontjából kritikus alkalmazásoknál.

A vezeték élettartama az alkalmazás típusa szerint

A különböző alkalmazások gyökeresen eltérő követelményeket támasztanak a vezetékekkel és kábelekkel szemben. Az alábbi táblázat összefoglalja a főbb kategóriák jellemző élettartamát:

Ezek az adatok normál működési feltételeket feltételeznek. A túlterhelés, a rossz telepítés vagy a zord környezet miatt felgyorsult öregedés drámai mértékben csökkentheti ezen élettartamok bármelyikét – egyes ipari esetekben akár 50%-kal vagy még többet is.

A szerepe Huzal- és kábelextruder Minőség a hosszú távú teljesítményben

A gyártási minőség a huzal élettartamának egyik leginkább alulértékelt meghatározója. A huzal- és kábelextruder az a gép, amely szigetelést és burkolatot visz fel a csupasz vezetőre, és pontossága közvetlenül meghatározza a végtermék szerkezeti integritását.

Hogyan befolyásolja az extrudálási konzisztencia a hosszú élettartamot

Az extrudálási eljárás során egy polimer vegyületet megolvasztanak, és egy szerszámon keresztül kényszerítik, hogy bevonják a vezetőt. A kritikus paraméterek közé tartozik az olvadék hőmérséklete, a csavar sebessége, a vezeték sebessége, a fejnyomás és a hűtési sebesség. Ezen paraméterek instabilitása szigetelési hibákat okoz:

• Falvastagság változás — Az inkonzisztens szerszámnyomás miatt a szigetelőfal egyik oldalon vastagabb, a másik oldalon vékonyabb lesz (excentricitás). A vékony falak az elektromos feszültséget koncentrálják, csökkentve az áttörési feszültséget és csökkentve a dielektromos élettartamot.
• Ürességek és zárványok — Az extrudálás során fellépő gáz üregeket hoz létre a szigetelőtestben. A közép- és nagyfeszültségű kábelekben az üregek részleges kisülési tevékenység helyszínei – mikroszkopikus elektromos ívek, amelyek belülről erodálják a szigetelést. Egyetlen mikroüreg meghibásodást okozhat egy földkábelben évekkel a várható élettartama előtt.
• Felületi érdesség és szennyeződés — A nagyfeszültségű kábelgyártás során a vezető-szigetelő interfész felületi tökéletlenségei elektromos térerősödési pontokat hoznak létre. A polimer olvadék nem megfelelő szűrésével ellátott huzal- és kábelextruder lehetővé teszi a szemcsés szennyeződést, amely ugyanolyan hatású.
• Keményedés vagy térhálósodás foka — XLPE kábelek esetén a térhálósodási reakciót gondosan ellenőrizni kell. Az alulkötött szigetelés nem rendelkezik a teljesen térhálósított anyag termikus és mechanikai tulajdonságaival, ami magas hőmérsékleten idő előtti kúszáshoz és deformációhoz vezet.

A modern huzal- és kábelextruder-rendszerek szervohajtású csavarvezérléssel, valós idejű falvastagság-mérésekkel lézeres mérőműszerrel vagy röntgensugaras szkenneléssel, zárt hurkú visszacsatolással a szerszám koncentrikusságának megőrzése érdekében, valamint beépített szikrateszttel a szigetelési tűlyukak azonnali extrudálás utáni észlelése révén kezelik ezeket a problémákat. Egy elavult vagy rosszul karbantartott extrudáló berendezéssel működő gyártó előállíthat olyan kábelt, amely megfelel az előírásoknak, de olyan rejtett hibákat tartalmaz, amelyek a szokásos szemrevételezéssel láthatatlanok.

Egyrétegű vs. többrétegű extrudálás

A nagy teljesítményű kábelkonstrukciók gyakran koextrudálást igényelnek – két vagy több polimerréteg egyidejű felhordása egyetlen menetben. A középfeszültségű XLPE kábeleknél ez jellemzően egy vezető árnyékoló réteget, a fő szigetelést és egy szigetelő árnyékoló réteget jelent egyszerre. A rétegek közötti határfelületi tapadás kritikus: a réteghatárokon a rétegvesztés réseket hoz létre, ahol nedvesség halmozódhat fel, és részleges kisülések léphetnek fel. A hármas koextrudálásra tervezett huzal- és kábelextrudernek pontos nyomásegyensúlyt kell fenntartania mindhárom polimeráramban. A nyomáskiegyensúlyozatlanság miatt az egyik réteg beszennyezi a másikat a felületen, olyan zárványhibákat hozva létre, amelyeket a szokásos késztermék-tesztelések nem észlelhetnek, amíg el nem telnek az évek.

Figyelmeztető jelek, amelyek arra utalnak, hogy egy vezeték eléri élettartama végét

Az elöregedett vezeték meghibásodása előtti azonosítása megakadályozza a berendezés károsodását, a tüzet és a biztonsági veszélyeket. A következő tünetek azt jelzik, hogy az ellenőrzést vagy a cserét komolyan meg kell fontolni:

• A szigetelőköpeny megrepedése vagy megrepedése — A hajlítás nélkül is megjelenő felületi repedések előrehaladott polimer degradációt jeleznek. Ha a repedés látható, a szigetelés jelentős dielektromos szilárdságot veszíthet.
• Elszíneződés vagy elszenesedés — A fehér vagy szürke PVC szigetelés sárgulása hosszan tartó hőhatást jelez. A csatlakozók közelében lévő barna vagy fekete elszíneződés a csatlakozási pontok tartós túlmelegedésére utal.
• Törékenység vagy merevség — Az a szigetelés, amely finom hajlításkor megreped vagy lepattogzik, migráció vagy párolgás következtében elvesztette lágyítószer-tartalmát. Ez különösen gyakori a régebbi PVC-kábeleknél, forró környezetben.
• Megnövekedett szigetelési ellenállás-drift — Az ipari karbantartási programokban a megohméter rendszeres tesztelése nyomon követi a szigetelési ellenállást az idő múlásával. A következetes csökkenő tendencia azt jelzi, hogy a nedvesség behatol vagy a szigetelés romlása egy esetleges meghibásodás felé halad.
• Korrózió a végződéseknél — Zöld vagy fehér oxidlerakódások a csatlakozási pontokon, különösen az alumínium vagy ónozott vezetékeken, növelik az érintkezési ellenállást és hőt termelnek, felgyorsítva az önerősítő ciklus további lebomlását.
• Az áramkörvédelem ismételt kioldása — A földzárlat-megszakítások (GFI-k) vagy túláramvédelem, amely egyértelmű terhelési ok nélkül kiold, jelezheti a szigetelés meghibásodását a vezetők között vagy a föld felé.
• Égő szag működés közben — Bármilyen tartósan égő szag a kábelútvonalakból, panelekből vagy berendezésekből azonnali leállítást és ellenőrzést igényel. A szigetelési pirolízisnek jellegzetes fanyar szaga van, amely nem finom, ha már folyamatban van.

Hogyan lehet meghosszabbítani a huzal élettartamát üzem közben

A már üzemben lévő telepített vezetékek esetében számos stratégia jelentősen meghosszabbíthatja a megbízható élettartamot:

Hőkezelés

Az egyetlen legnagyobb hatást kiváltó karbantartási intézkedés a kábelútvonalak tartósan megnövekedett hőmérsékletének megakadályozása. Az elektromos paneleknél gondoskodjon a szellőzés akadálytalanságáról. Az ipari kábeltálcákban szigorúan kövesse a kitöltési tényezőre vonatkozó irányelveket – a túlzsúfolt tálca felfogja a több vezető által termelt hőt, és a kötegben lévő összes kábelnél a névleges határérték fölé emelheti az üzemi hőmérsékletet. Az elöregedő áramkör terhelésének csökkentése – akár 20%-kal is – drámaian lelassíthatja a fennmaradó leromlási sebességet.

Mechanikai védelem

A gyalogos forgalomnak, a jármű mozgásának vagy az ismétlődő mechanikai érintkezésnek kitett kábeleket védőcsővel, kábelrámpákkal vagy védőhüvellyel kell védeni. Kültéri telepítéseknél az UV-álló védőcső vagy kábelcsomagolás az öregedő kábelre UV-stabilizált burkolattal meghosszabbíthatja az élettartamot azáltal, hogy lassítja az UV-sugárzás további lebomlását. Rugalmas alkalmazásokban – robotkarok, kábeltartók – bevett gyakorlat a kábelek proaktív cseréje a rugalmas ciklusszám alapján, nem pedig a vizuális ellenőrzés.

Felmondás Karbantartás

A csatlakozási pontok statisztikailag a leggyakoribb hibakezdeményezési helyek. A fülek és a kapocscsavarok meghatározott értékekre történő időszakos meghúzása – különösen a tartós nyomás alatt kúszó alumíniumvezetők esetében – megakadályozza a nagy ellenállású csatlakozásokat, amelyek túlmelegednek és felgyorsítják a szigetelés leromlását. Megfelelő antioxidáns vegyület alkalmazása az alumínium végződésekre a csatlakoztatás előtt és a nedvesség behatolása elleni tömítés jelentősen csökkenti a korrózióval kapcsolatos hibákat.

Időszakos tesztelés

Kritikus áramkörök és középfeszültségű kábelek esetében egy ütemezett tesztelési program a meghibásodás előtt észleli a romlást. A gyakori módszerek a következők:

• Megohméter (szigetelési ellenállás) vizsgálat — Évente elvégzik a kritikus áramkörökön. Az 1 MΩ/kV üzemi feszültség alatti értékek aggodalomra adnak okot; a trend minden egyes mérésnél fontosabb.
• Részleges kisülési vizsgálat — Érzékeli a belső üregeket és a szigetelési hibákat a közép- és nagyfeszültségű kábelekben anélkül, hogy a kábelt meghibásodásig feszültség alá kellene helyezni. Ez a módszer egyre inkább elérhető mobilszolgáltatásként alállomások és ipari üzemek számára.
• Időtartomány reflektometria (TDR) — Jelimpulzust küld le a kábelen, és elemzi a visszaverődéseket, hogy meghatározza a hibák, a nedvesség behatolása vagy a zúzott részek által okozott impedanciaváltozásokat. Különösen hatékony a földkábel hibáinak helyére.
• Termográfiai vizsgálat — Az infravörös kamerák normál működés közben, rendszerleállás nélkül azonosítják a forró pontokat a csatlakozásoknál, a túlterhelt vezetékeket és a megromlott csatlakozásokat.

Szigetelőanyag kiválasztása: Mi a vezeték- és kábelextruder folyamata ugyanolyan fontos, mint maga a gép

A vezetékek és kábelek meghatározásakor vagy beszerzésekor a szigetelőanyag összetételének ismerete ugyanolyan fontos, mint a vezeték méretének ismerete. A vegyület meghatározza a névleges hőmérsékletet, a vegyszerállóságot, a rugalmasságot és az öregedési viselkedést. Itt található a huzal- és kábelextruderrendszerekkel feldolgozott leggyakoribb szigetelőanyagok összehasonlítása:

Ezen vegyületek mindegyikéhez speciális olvadékreológiájukra kalibrált huzal- és kábelextruderre van szükség. A PTFE például a hagyományos csigás extrudálás helyett inkább nyomószár-extrudálást igényel, mivel nem olvad meg viszkózus folyadékká ugyanúgy, mint a PVC vagy az XLPE. Az EPR és a szilikonvegyületek gondos hőmérséklet-profilt igényelnek, hogy megakadályozzák az idő előtti vulkanizálódást a hordóban. A gépet és az anyagot össze kell hangolni – egy adott keverékhez nem megfelelő extruderbeállítás használata az egyik leggyorsabb módja a csökkentett élettartamú kábel előállításának.

Szabályozási szabványok, amelyek meghatározzák a huzal élettartamával kapcsolatos elvárásokat

A huzal élettartama nem pusztán fizikai jelenség, hanem szabályozási jelenség is. A szabványügyi testületek meghatározzák azokat a minimális teljesítményküszöböket, amelyeket a kábelnek meg kell felelnie a gyártás időpontjában, és sok olyan gyorsított öregedési vizsgálati protokollt is meghatároz, amelyek a napokban vagy hetekben eltelt éveket szimulálják.

• IEC 60502 — Tartalmazza az 1 kV–30 kV névleges extrudált szigetelésű tápkábeleket, beleértve a tervezést, a tesztelést és az elektromos és mechanikai élettartamot meghatározó minimális szigetelési falvastagságot.
• UL 44 és UL 83 — Észak-amerikai szabványok a hőre keményedő, illetve a hőre lágyuló szigetelésű vezetékekre. Ezek a szabványok meghatározzák a névleges hőmérsékletet, feszültséget és azokat a speciális vizsgálatokat – beleértve a sütő öregítését, a tüskék hajlítását és a törésteszteket –, amelyeken a kábeleknek át kell menniük a listázás előtt.
• ICEA S-93-639 / NEMA WC74 — 5 kV-tól 46 kV-ig terjedő árnyékolt tápkábelekre vonatkozik, és termikus öregedési vizsgálati protokollokat tartalmaz, amelyek a várható 30-40 éves élettartamot névleges feltételek mellett hitelesítik.
• SAE J1128 és J1291 — Autóipari huzalszabványok, amelyek meghatározzák a hőmérsékleti osztályokat és a hőöregedési teljesítményt a kábelköteg-alkalmazásokhoz.
• MIL-DTL-27500 — Katonai specifikáció az űrrepülőgép-vezetékekre vonatkozóan, amely gyorsított élettartam-tesztet, kopásállóságot és hőállóságot ír elő, ami megfelel a 20–30 éves repülőgép-szolgáltatási elvárásoknak.

Ezeknek a szabványoknak való megfeleléshez nemcsak a megfelelő anyagokra, hanem következetesen ellenőrzött gyártási folyamatokra van szükség. A statisztikai folyamatszabályozás (SPC) integrációjával ellátott huzal- és kábelextruderrendszer – amely folyamatosan naplózza a kulcsfontosságú folyamatparamétereket, és riasztásokat indít el, ha azok túllépnek az ellenőrzési határokon – biztosítja a gyártók számára a szabványos megfelelés bizonyításához és az élettartamra vonatkozó követelések mögött való kiálláshoz szükséges dokumentációt.

Mikor cserélje ki a vezetéket javítás helyett

A javítás és a teljes csere közötti döntés az egyik legjelentősebb gazdasági kihívás a kábeles vagyonkezelésben. Számos tényező egyértelműen a teljes csere mellett szól a helyi javítás helyett:

• Amikor a szigetelési hiba elosztott, nem lokalizált — Ha a szigetelési ellenállás vizsgálata fokozatos általános csökkenést mutat, nem pedig egyetlen hibapontot, akkor a teljes kábel egyenletesen elöregedett. Egy hiba összeillesztése ebben az esetben megszüntet egy gyenge pontot, miközben több tucat másikat ugyanolyan kockázatnak tesz ki. A teljes csere az egyetlen ésszerű választás.
• Ha a kábel túllépte a tervezett élettartamát — Egy 1975-ben szerelt kábel 50 évnyi szolgálatot nyújtott. Még ha ma működőképesnek is tűnik, kölcsönzött időre működik. A nem tervezett meghibásodás költsége – gyártási leállás, tűzveszély, berendezéskárosodás – jellemzően jóval meghaladja a tervezett csereköltséget.
• Amikor a pályázati követelmények megváltoztak — Magasabb feszültség, megnövekedett terhelés vagy a környezeti feltételek változása (új vegyszerek a gyárban, új HVAC-útvonal, hosszabb kültéri kitettség) azt jelentheti, hogy a meglévő kábelspecifikáció már nem megfelelő, függetlenül annak fizikai állapotától.
• Amikor a hozzáférési költségek magasak — Azokban a földalatti vagy beágyazott kábelfuvarokban, ahol a kábel eléréséhez földásásra vagy szerkezeti nyílásra van szükség, a már nyitott karbantartási időszak alatti csere szinte mindig költséghatékonyabb, mint a meghibásodás utáni jövőbeni javítás.

Ezzel szemben a javítás akkor megfelelő, ha a sérülés egyértelműen lokalizált – egyetlen mechanikai bemetszés, lezárási hiba, rágcsálók által okozott sérülési pont az egyébként egészséges kábelen, a fennmaradó élettartammal és a szigetelési ellenállással a specifikációkon belül. Egy megfelelően elvégzett javítás névleges hőre zsugorodó vagy hidegen zsugorodó toldóanyagokkal, helyesen telepítve, visszaállíthatja az áramkör teljes élettartamát ezen a ponton a környező kábel veszélyeztetése nélkül.

Gyakran ismételt kérdések a huzal élettartamával kapcsolatban

A nem használt vezeték még mindig öregszik?

Igen. A polimer szigetelés kémiai lebomláson megy keresztül, függetlenül attól, hogy áramlik-e az elektromos áram. Az UV-sugárzás, a hő és az oxidáció az elektromos terheléstől függetlenül megy végbe. A zord körülmények között tárolt huzal – magas hő, UV-sugárzás vagy reakcióképes vegyszerekkel való érintkezés – jelentősen leromolhat a tárolás során. A zárt térben, hűvös, sötét, száraz helyen tárolt huzal sok évig megőrzi tulajdonságait.

Hogyan befolyásolja a víz a vezetékek élettartamát a föld alatt?

A víz az elsődleges öregedési mechanizmus az XLPE szigetelésű, közvetlenül földbe süllyesztett és csatornába szerelt középfeszültségű kábeleknél. A vízfásodás – egy olyan jelenség, amikor a vízmolekulák váltakozó áramú feszültség alatt mikroszkopikus dendrites csatornákat képeznek a szigetelésen keresztül – fokozatosan csökkenti a dielektromos szilárdságot. A nedves környezetbe telepített kábelek fák késleltető XLPE (TR-XLPE) nélkül akár 15-20 éven belül meghibásodhatnak , szemben a TR-XLPE ekvivalensek 30-40 évével. Az ismerten magas talajvíztartalmú területeken történő közvetlen temetéshez a TR-XLPE szigetelés megadása a szabványos műszaki javaslat.

Van mód a vezeték élettartamának tesztelésére anélkül, hogy kivennék a használatból?

Számos roncsolásmentes vizsgálati módszer teszi lehetővé az in situ értékelést. A szigetelési ellenállás mérése (megohmméteres vizsgálat) pillanatképet ad az aktuális szigetelési állapotról. A dielektromos abszorpciós arány (DAR) és a polarizációs index (PI) tesztek további információkat adnak a nedvességtartalomról és a szigetelés minőségéről. Középfeszültségű kábelek esetében a nagyon alacsony frekvenciájú (VLF) részleges kisülési teszt képes azonosítani a fejlett romlást anélkül, hogy a kábelt meghibásodásig terhelné. Ezek a módszerek nem tudják pontosan megjósolni a hátralévő élettartamot, de kockázatalapú információkat szolgáltatnak a karbantartási döntések meghozatalához.

A huzalmérő befolyásolja az élettartamot?

Közvetve igen. Az általa hordozott terhelésnek megfelelően méretezett vezeték hűvösebben fut, ami meghosszabbítja a szigetelés élettartamát. Egy alulméretezett vezető – amelynek árama meghaladja a névleges kapacitását – melegebbé válik, felgyorsítva a szigetelés öregedését az Arrhenius-féle összefüggésben leírt sebességgel. Ha egy vezetéket folyamatosan a névleges áramának 110%-án vezeti, 30-50%-kal csökkentheti a szigetelés élettartamát a megfelelő méretű működéshez képest.

Hogyan hat a huzal- és kábelextruder minősége a végfelhasználóra?

A kész kábelt vásárló végfelhasználó ritkán láthatja az elkészítéséhez használt gyártóberendezést. Azonban a nagy pontosságú huzalon és kábelextruderen gyártott kábelek beépített minőségellenőrzéssel egyenletesebb szigetelési falvastagságot, kevesebb belső hibát és egyenletesebb vegyülettulajdonságokat mutatnak, mint a gyengébb pontosságú berendezésekkel gyártott kábelek. Az ellenőrizhető minőségirányítási rendszerrel – ISO 9001 tanúsítvánnyal, UL listával, független harmadik fél által végzett teszteléssel – rendelkező gyártóktól származó kábel megadása jelentős biztosítékot jelent arra vonatkozóan, hogy a kábelt olyan berendezésekkel és eljárásokkal gyártották, amelyek képesek a névleges élettartamot biztosítani.
