HAB PE/PP/PU kémiai habzó maghuzal szigetelő extrudáló sor

FOAM PE/PP/PU kémiai habosító maghuzalszigetelő extrudáló vonal egy nem szabványos berendezés testreszabással. A fő gépmodell általában 35-60 mm. Alkalmas jelkábel kémiai habosító anyagok maghuzal-szigetelő extrudálására. A habzó extrudálás csökkentheti a szigetelőréteg dielektromos állandóját, növelheti az elektronátvitel bőrhatását, csökkentheti a jel csillapítását és növelheti a jelátviteli távolságot. A habosító extrudálási folyamat során az extruderhenger egyes zónáiban uralkodó nyomás és hőmérséklet határozza meg az anyag kész habzási sűrűségét. A hőmérséklet és a nyomás arányos egymással, és fontos az extrudálási nyomás és hőmérséklet szabályozása. Azokon a részeken, ahol az anyag áramlik, a nyomás állandó marad, és a hőmérsékletet ±1°C-on belül szabályozzák a stabil nyomás és az anyag habzási fokának fenntartása érdekében. A habosított szigetelőréteg gyenge szilárdsága miatt a maghuzal szilárdságának növelése érdekében a habosított réteg külső rétegét tömör bőr borítja, így a kémiai habosító extrudálás többnyire kétrétegű extrudálás. Egy kiváló kémiai habmagos huzalszigetelő extruder a következő jellemzőkkel rendelkezik: sima csavarhenger, nem tapad az anyagokhoz, az anyagok jól összekeverhetők és csavarral egyenletesen habzik, pontos hőmérséklet-szabályozás, jó folyékonyság a gépfej csatornájának akadályozása nélkül, a gépfej nagy koncentrikussága, stabil huzalátmérő, kis tűrés, stabil kapacitás, személyre szabott stabil kifizetési lehetőség, személyre szabott átvételi lehetőség stb. felhasználói igények. Ami a hardvert illeti, számos modellt és alapvető kiegészítő márkát tudunk biztosítani a felhasználók számára, amelyek közül választhatnak. Az elektromos vezérlőszoftverek tekintetében gazdaságos és praktikus vagy a legfejlettebb elektromos vezérlési módokat is tudjuk biztosítani. A különböző általános konfigurációk miatt ennek a gépnek az ára is nagymértékben változik. Ezért a fő tényező, amely meghatározza ennek a gépnek az árát, a felhasználó termékkonfigurációs szintű elhelyezése. Ezen túlmenően, mivel ez a termék egy nem szabványosított, testreszabott berendezés, csak kis tételben gyártják, hosszabb időt vesz igénybe a tervezés, a gyártás, a telepítés, és hosszú a hibakeresési ciklus. A felhasználóknak elegendő beszerzési ciklust kell lefoglalniuk a tökéletes termékszállítás eléréséhez.

Vizsgálat +
ELŐTTIV：Nincs korábbi termék
KÖVETKEZŐ：Nincs következő termék
Product Details

ALKATRÉSZEK

● Kifizető állvány
● Egyengető állvány
● Előmelegítő

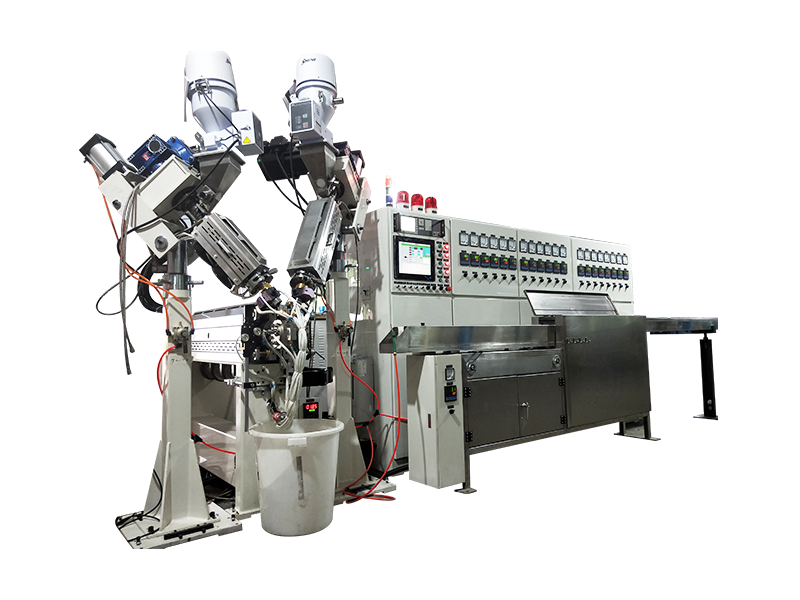

● Fő extruder
● Befecskendező gép
● Extruder fej
● BY-PASS anyagleeresztő szelep
● Etetőgaratos szárító
● Állandó hőmérsékletű mozgatható füstcső
● Hűtővíz tartály
● Elektrosztatikus vízkondenzátorok
● Légfúvó fúvóka
● Járgány
● Huzalgyűjtő állvány
● Mérőszámláló
● Lézeres átmérőmérő
● Nagyfrekvenciás szikravizsgáló
● Felvétel
● Elektromos vezérlődoboz
● A következő egyéni lehetőségek vannak
● Nyomtató
● Vákuumos készülék
● Hajszárító
● Csomódetektor
● Excentricitás mérő
● Elektronikus hirdetőtábla
● Egyéb perifériás segédberendezések testreszabhatók és hozzáadhatók.

MŰSZAKI ADATOK

Fő műszaki paraméterek 35 25típus 40 30 típus 45 35típus 50 35 típus 60 40 típus
Megfelelő vezetéktípus Alkalmas nagyfrekvenciás kábel, adatkábel, jelkábel, elektronikus kábel és egyéb vezetékek a rézhuzal vezető kémiai hab szigetelés extrudálás.
Vezetékválaszték az Egyesült Államok szabványához AWG36-30 AWG34-28 AWG32-26 AWG30-22 AWG28-18
Vezető átmérő tartomány Ø0,13-0,25 mm Ø0,16-0,32 Ø0,20-0,40 mm Ø0,25-0,65 mm Ø0,32-1,02 mm
Vezetőterület tartomány 0,01-0,05 m㎡ 0,02-0,08 m㎡ 0,03-0,13 m㎡ 0,05-0,32 m㎡ 0,08-0,81 m㎡
Extrudált külső átmérő Ø0,5-0,8 mm Ø0,6-1,0 mm Ø0,8-1,2 mm Ø1,0-1,6 mm Ø1,3-2,5 mm
Vezeték sebességtartománya 20-200 m/perc 30-300 m/perc 40-400 m/perc 50-500 m/perc 60-600 m/perc
A gép szerkezete Vegyük az extruderfejet központi tengelynek, minden alkatrész a kifizetéstől a felvételig lineárisan eloszlik. A szabványos extrudálósor középmagassága 1 méter, teljes hossza 24-28 méter
Kifizetés típusa Szabványos tengely nélküli aktív kifizető állvány, elektromos emelő, pneumatikus meghúzás, más típusok, például szórólap-kifizetés, tengelytípus és egyéb teljesítmény-kifizető állvány is testreszabható.
Kifizetési előírások Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Kifizető teljesítmény 3,7 kW 5,5 kW 7,5 kW
Kifizető feszültség típusa Az ellensúly blokkok mozgatásával vagy hozzáadásával/eltávolításával állíthatja be a feszültséget, és testre szabható a feszültség beállításához szervomotorral.
Egyengető állvány 5 kerekű vezetőegyenesítő keret, vezetőegyengető kerék OD Ø60, egyhorony, szerszámos dobozzal.
Az előmelegítő típusa Zárt sütő-előmelegítő forró levegő keringetéssel, vezetékes típusú rézhuzalos előmelegítő vagy átmenő előmelegítő testre szabható.
Az előmelegítő teljesítménye 8KVA
Az extruder sebessége MAX 90 RPM
Extruder kimenet 30kg/h 40kg/h 50kg/h 60kg/h 90kg/h
Extruder teljesítmény 7,5 kW 11 kW 15 kW 22 kW
Csavar paraméterei L/D arány 28:1, tömörítési arány 3.0. 38CrMoAlA csavaranyagból áll és testreszabható.
Fűtés típusa Öntött alumínium fűtőgyűrűk a testhez, réz fűtőgyűrűk a nyakhoz, kvarc fűtőcsövek az extruderfej bilincsekhez/fejekhez/matricákhoz.
A hőmérséklet-szabályozás száma Test 4 bilincs 1 nyak 1 fej 1 matrica 1
A gép fűtésének teljesítménye 6 kW 8 kW 9 kW 10 kW 14 kW
Hordó hűtés 4 szekciós centrifugális ventilátor
Etetőgaratos szárító 12 kg 25 kg 50 kg
Befecskendező gép power Vízszintes szalaginjekciós gép 3 fokozatú testhőmérséklet-szabályozással és 1 fokozatú nyakhőmérséklet-szabályozással, függőleges szalaginjekciós gép is testreszabható.
Befecskendező gép ouput 6kg/h 10kg/h 15kg/h 15kg/h 25kg/h
Befecskendező gép power 2,2 kW 3,7 kW 5,5 kW
Méhsejt tányér A gép 316-os rozsdamentes acélból készül galvanizálás nélkül. Belső irányítású áramlási szerkezettel rendelkezik, az áramlási lyukakat letörések kötik össze holt sarkok nélkül. A méhsejtlemez és a karima kúpos tömítőanyaggal van lezárva a szivárgás megakadályozása érdekében.
Fej típus U7 típusú automatikus központosító fej, a külső futószalag egyenletes nyomásmozgása, testreszabható különböző szerkezetekkel, például egyrétegű / kétrétegű / egyetlen befecskendező csík / kettős befecskendező csík stb., és (automatikus központosító mikro állítható) extruderfej is testreszabható.
Fej márka A gépfej Kínában készül, és más márkákhoz is testreszabható, például EUROTEK, UNITEK, EUROCAB és MICRODIA
Fejbilincs A gépfej bilincsének két fele van, két fel-le csavarkészlettel, szinkronizáltan. Egyirányú csavarkulcs is mellékelhető, és más típusú gépfej bilincsek is testreszabhatók.
Nyomáspróba Alapkivitelben nincs nyomásérzékelő funkció, nyomásérzékelők vagy robbanásbiztos biztonsági szelepek adhatók hozzá a fejkarimához.
BY-PASS anyagleeresztő szelep BY-PASS Anyagürítő szelep
Fejszintezés A fejkarimás kettős rögzítőcsapos szerkezettel a fej magassági szintje hosszú ideig változatlan marad.
Mozgatható füstcső Állandó hőmérsékletű mozgatható füstcső, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.

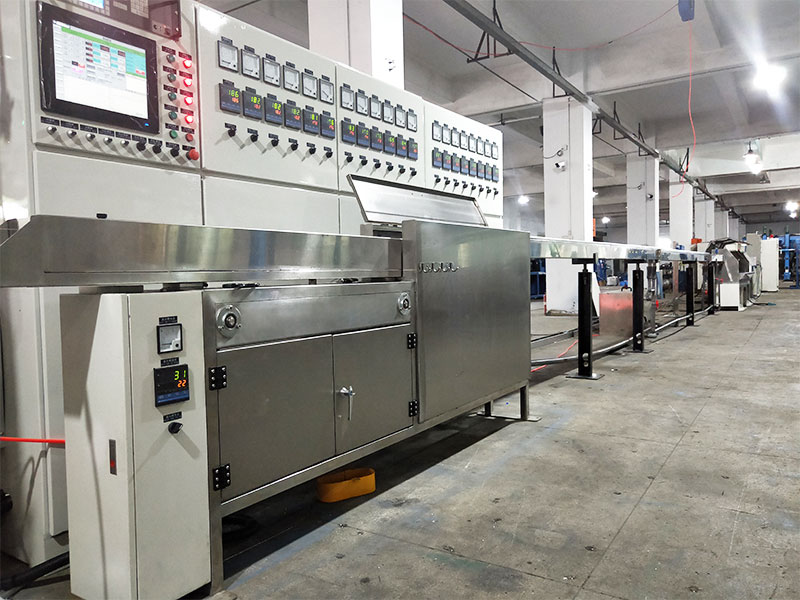

Hűtőtartály 10 méteres egyrétegű U alakú tartály, keringető vizes hűtőrendszer, nincs vízhűtő. A teljes tartály SUS304 anyagból készült. Kétrétegű U-alakú vagy W-alakú tartályok állnak rendelkezésre testreszabáshoz.
Nagynyomású légfúvó fúvóka Flift típusú fúvóka, POM anyag, dupla fúvószerkezet, mozgatható víztartályba szerelve, hűtővíz tartály, csappantyú. Más típusú fúvófúvóka típusok testreszabhatók.
Járgány type Könnyű titánötvözet és kopásálló, rozsdamentes acél kettős kerék hajtómű
Járgány wheel diameter Ø375 nagy szilárdságú titánötvözet dupla kerék kialakítás.
Járgány power 3,7 kW servo motor.
Huzalfelhalmozó feszítő állvány Ferde huzalakkumuláló feszítőállvány, teljes hossza 12 méter, acéllemez pálya, könnyű futókocsi, 10 horony ＋ 9 horony a huzalgyűjtő kerékhez, teljes huzaltároló kapacitása 180 méter. Szervomotor feszültség, más típusok is kaphatók.
Huzalgyűjtő kerék átmérője Ø120, személyre szabható Ø150, testreszabható Ø180, testre szabható
Mérőszámláló Vezetőkerék típusú mérőszámláló 400 mm-es mérőkerék kerületével. Kódolót használ a mérő korrekciós együtthatójának észlelésére, és lehetővé teszi a finombeállítást. Más típusú mérőszámláló készülékek is rendelkezésre állnak.
Felvétel type Kétfejű tengelyes típusú felfogó, automatikus tekercscsere típusú vagy egyéb nem tengelyes huzalfelvevő gépek testreszabhatók.
Felvétel reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Felvétel power 2,2 kW 3,7 kW
Felvétel wire arrangement 0,4 kW-os szervomotor a vezetékek elrendezéséhez

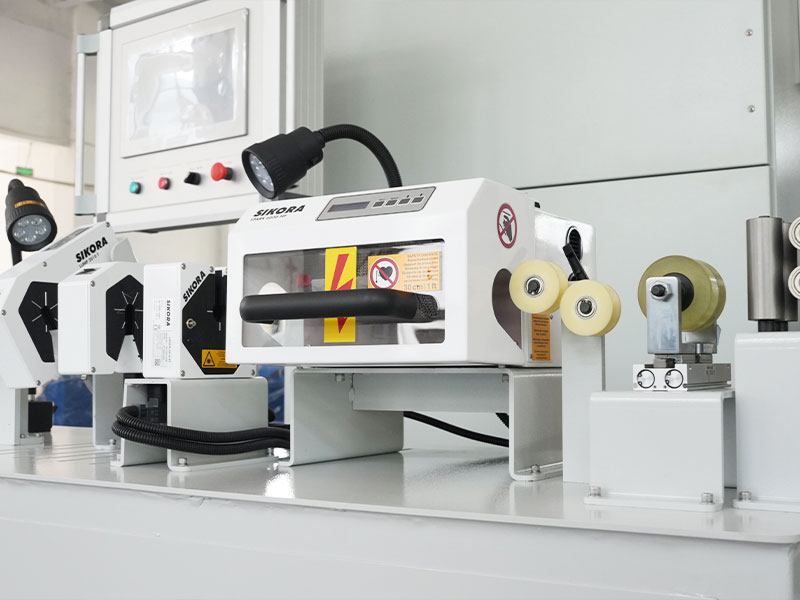

Elektrosztatikus vízkondenzátorok BETA víz statikus kondenzátor, más márkák, például BETA / SIKORA / ZUMBACH / PROTON / TAKIKAWA, testreszabható.
Lézeres átmérőmérő Kínában gyártott huzalátmérő mérő, egytengelyes típus, mérési pontosság 0,001, más márkák, mint például a SIKORA / ZUMBACH / PROTON / TAKIKAWA stb., testreszabhatók.
Nagyfrekvenciás szikravizsgáló Kínában gyártott gyöngy típusú nagyfrekvenciás szikratesztelő, 0-15KV feszültség, más márkák, például CLINTON/SIKORA/PROTON testreszabható.
Elektromos vezérlő doboz Környezetbarát égésgátló festékbevonatú VICTOR elektromos szekrény, WEINVIEW 10” HMI, SIEMENS PLC, SCHEIDER kapcsolók, RKC hőmérséklet szabályozó A motor és a frekvenciaváltó márkái személyre szabhatók.
Teljes teljesítmény 54 kW 65 kW 70 kW 75 kW 90 kW


OPCIONÁLIS TESTRESZABÁSI TÉTELEK

Járgány wire drop device A maghuzal-szigetelő extrudáló kapaszkodó vezetékes leejtőeszköz nélkül testreszabható egy hozzáadásához.
Nyomtató Tintanyomtató vagy más nyomtatási típus testre szabható.
Vákuumos elszívó Egyedi igény szerint a gép fejéhez vákuumberendezés helyezhető.
Hajszárító A nagy hatékonyságú hajszárító testreszabható, ha a gép nagy sebességű extrudálásban van.
Csomódetektor Testreszabható lehetőség csomófelismerési funkciók hozzáadására a mérőműszerhez kínai márkák átmérőjére, vagy testreszabható más márkák, például SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Excentricitás mérő Excentricitás mérő, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
Hűtő Hűtő vagy tartály szigetelt réteggel testreszabható.
Függő elektronikus tábla A kétoldalas LED-es elektronikus képernyők vagy más típusok támogatottak.
Intelligens képletkezelő rendszer Az intelligens készítménykezelő rendszerek testreszabhatók, és az olyan adatok, mint a felszívási feszültség, a tárolóvezeték feszültsége, az előmelegítési hőmérséklet, a befogadó hőmérséklet-szabályozása, az extrudálási átmérő, a felvevősor távolsága, a légnyomásértékek bekerülnek a PLC-be. Profinet busz kommunikációs módot használ, támogatja a MES adatgyűjtést és importálást, egygombos kihívásos gyártási folyamatot, egygombos indítást, és lehetővé teszi a digitális intelligens termékeket.
Perifériás segédberendezések Egyéb perifériatartozékok vagy speciális testreszabások a teljes géphez testreszabhatók.
Elektromos vezetékek 2,5 méteres légkábeltartó állvány, légcsövek, jelvezetékek és tápkábel leválasztással, vezetékbevezetés az elektromos vezérlődoboz tetejéről, testreszabható alternatív módszerek.
Biztonsági előírások szabvány A kínai CCC biztonsági szabványoknak megfelelően gyártva, és testreszabható a CE/CSA/UL biztonsági szabványoknak megfelelően.
Tápellátás szabványai Háromfázisú 380V/50Hz tápegység testreszabható feszültséggel és frekvenciával a különböző országokban és régiókban.




TERMÉK JELLEMZŐI

● Magas termelési hozam: Csavarra optimalizált kivitel, kopásálló, tapadásmentes, leesés nélküli krómozott, ragasztómentes elrejtés, gyors színváltás, nagy sorsebesség, nagy termelési hozam.

● Szivárgásmentes kialakítás: Az egyedi tömítő- és pozicionáló szerkezetek biztosítják, hogy a karima ne szivárogjon ki az anyagból, és az extrudálófej magassági szintje hosszú távú használat esetén is stabil marad.

● Kiváló minőség: Szigetelt vezetékeink koncentrikussága 93%-97%, külső átmérője ±0,005, kapacitásváltozása ±1pf/m

● Pontos hőmérsékletszabályozás: ±1℃-on belül.

● Intelligens: Intelligens felügyeleti rendszerünk személyre szabható, lehetővé téve az egyszerű hozzáférést az SOP-képletekhez, az egy kattintással történő indítási előkészítést és az intelligens működést.

● Könnyű karbantartás: A Kínán kívüli ügyfelek testreszabhatják a Profinet buszvezérlő rendszer használatát, amely biztosítja a gyors és alacsony interferencia jelátvitelt. Mindaddig, amíg bármely országban vagy régióban létezik kommunikációs hálózat, a távoli hibaészlelési, hibaelhárítási és karbantartási szolgáltatások gyorsan megvalósíthatók.
