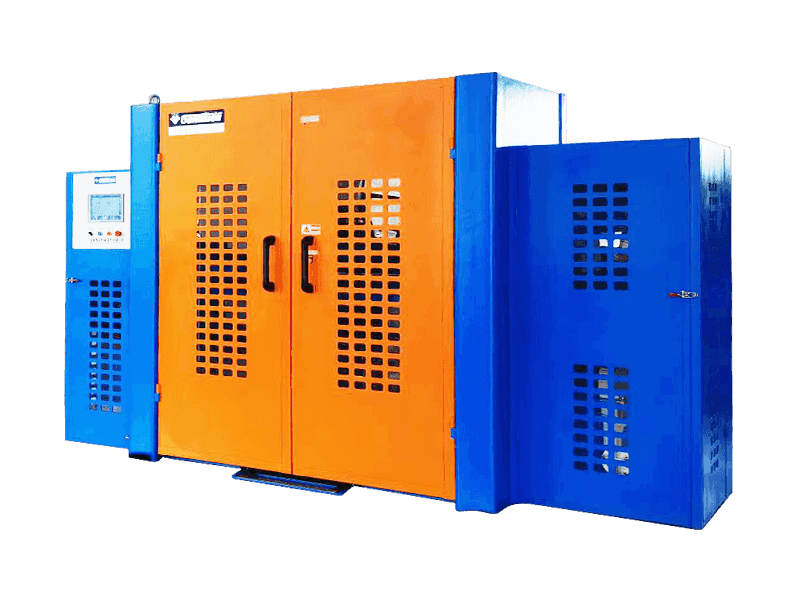

Integrált típusú háromszögű páros csavarógép hálózati kábelhez

A háromszoros csavarógép három funkciót tud megvalósítani: egyszeres csavarás, visszacsavarás és páros csavarás. Az egész gép egyetlen csavaró részt tartalmaz a hátracsavarás kifizetődéséhez, és páros csavaró részt. A kifizető rész és a felszálló rész integrált kialakítású, a felső és alsó rétegek egymásra helyezve a helytakarékosságot. Vannak külső és belső kifizetődő részei a hátsó csavarnak. A külső kiegyenlítés a forgásszögű íven keresztül a huzalszálas szerszám forgásközépponttól eltért furatába, a belső kiegyenlítés pedig közvetlenül a huzalszálas szerszám forgásközéptől eltért szimmetrikus oldalán lévő másik furatba, anélkül, hogy a szögíven áthaladna. A forgószögű íj úgy hajtja a huzalszálú szerszámot, hogy elforduljon, így a két maghuzal egyetlen menetben csavarodik, 100%-os visszacsavarással, hogy kialakítsa az első menetet. A sodrott huzalok ezután belépnek a csavaró íjba a második és harmadik csavarási alkalommal, hogy elérjék a hármas csavarási funkciót. A háromszoros csavarógép nagy hatékonysággal és pontos menetemelkedéssel rendelkezik, és kiválóan alkalmas a CAT5/CAT5E/CAT6 hálózati maghuzal-csavarási folyamathoz.

Vizsgálat +
ELŐTTIV：Nincs korábbi termék
KÖVETKEZŐ：Nincs következő termék
Product Details

ALKATRÉSZEK

● Ø500 portál bölcső tengely nélküli aktív kifizető a sodródó íj belsejében 1 db
● Ø500 tengely nélküli aktív kiegyenlítés a sodrási íven kívül 1 db
● Ø500 Kétszögű, állandó feszültségű páros csavaró 1 egység
● Vezérlőrendszer 1 db
● A perifériás segédberendezések testreszabhatók.


MŰSZAKI ADATOK

Kifizetési szerkezet A portálbölcső egyik feje tengely nélküli aktív kifizető a sodort íj belsejében Egy fej tengely nélküli aktív kifizető a sodródó íven kívül
Felvételi szerkezet Vízszintes portálbölcső tengely nélküli felfogó, sodort íj kettős menetpáros csavarás.

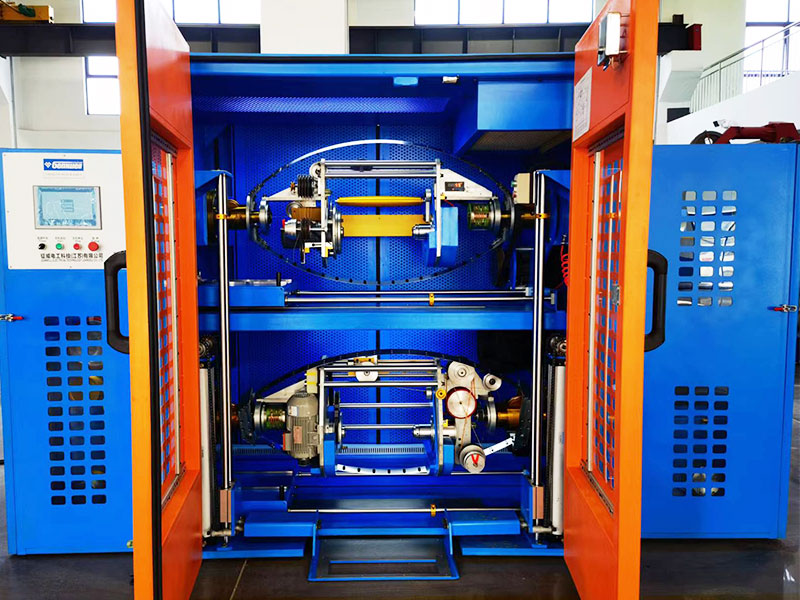

A gép általános felépítése Integrált felső és alsó szerkezet. A tengely nélküli, tengely nélküli aktív kiegyenlítés a beépített gép felső részén található. A nyél nélküli aktív kifizetés a jobb oldali részre kerül. A sodrási felfogó az integrált gép alsó részén található.
Megfelelő vezetéktípus Főleg CAT5, CAT5E, CAT6A stb. LAN-kábelhez használják.
Maghuzal specifikációja Tartomány: Ø0,6-1,2 mm, ezen a tartományon túl testreszabható
A sodrott huzal külső átmérője tartomány: Ø1,2-2,5 mm, ezen a tartományon túl testreszabható.
Stranding die A szabványos forma átmérője 25
Hátsó csavarás módszer A csavarás vagy előcsavarás elérése, a csavarás azt jelenti, hogy a kifizetőgép és a csavarópár ívei ellentétes irányba forognak; az előcsavarás a kifizetőgép azonos forgásirányára és a párcsavarásra utal, és az érintőképernyőn választható ki.
Csavarás/előcsavarás arány 0-100%, folyamatosan és fokozatmentesen állítható, érintőképernyőn állítható, PLC automata vezérlés, csavarás/visszacsavarási sebesség automatikus követése. 33 százalékos csavarodási rátánál egyetlen hangmagasság alakul ki a kifizetéskor, míg két osztás a felszálláskor. Ezért a helyek száma összesen három.
Stranding irány S/Z
Kifizető forgási sebesség MAX1800 RPM (terhelés nélkül).
A tényleges indítási sebességet a különböző huzalminőségek követelményei szerint állítják be.
Felvételi forgási sebesség MAX1800RPM/5400TPM (terhelés nélkül).
A tényleges indítási sebességet a különböző huzalminőségek követelményei szerint állítják be.
Vezeték-sebesség tartomány A vonalsebesség kiszámításának képlete: Bow-twister sebesség x 3 x osztás / 1000 = m/min. A maximális sebesség 100 m/perc.
Huzal csavart menetemelkedés Optimális tartomány: 5,0-30,0 mm, egy tizedesjegy pontossággal, fokozatmentesen állítható szinttel, az érintőképernyőn választható.
Hangmagasság pontossága Hangemelkedési pontosság ±0,3 mm rögzített sebességű gyártás során, ±0,5 mm indításkor/leállításkor.
Stranding masni anyaga A standard anyag egy 65 milliós acélszalag kerámia fűzőlyukakkal, amely testre szabható szénszálas könnyű íjra.
Kifizető íj teljesítmény A standard konfiguráció 5,5 kW inverteres motor, amely szervomotorokhoz is testre szabható.
Felvevő íjerő A standard konfiguráció 5,5 kW inverter motor, which can also be customized for servo motors.
Stranding íj fékezés Elektromágneses fékek
Capstan típusú A portál bölcsőjébe egy dupla kerekű hajtókar van beépítve
A kerék átmérője Ø185, 5 hornyos gumibevonatú alumínium feszítőgörgő 5 hornyos osztott alumínium hajtott görgő.
Capstan teljesítmény A standard konfiguráció egy 1,5 kW-os inverteres motor, amely szervomotorhoz is testreszabható.
Kifizetési specifikáció Ø500 ABS szerszám kerekek.
Felvételi specifikáció Ø500 ABS szerszám kerekek. 630 take-up wheels can be customized.
Az orsó belső furata A szabvány Ø56mm, más méretek is testreszabhatók.
Orsó Orsó emelés Elektromos emelő, gördeszka be- és kirakó orsó.
Orsófeszítési módszer Erőteljes rugalmas hengerszerelvény szorító orsó, meghúzási erő>200KG, önzáró védelemmel, pneumatikus kioldó orsó
Orsó Rakodósúly MAX 300 kg
Kifizető orsó teljesítmény A standard konfiguráció egy 2-0,75 kW-os hajtóműves redukciós motor, amely szervomotorhoz is testreszabható.
Felvevő orsó teljesítménye A standard konfiguráció egy 0,75 kW-os hajtóműves redukciós motor, amely szervomotorhoz is testreszabható.
Felvevő huzal helyzetének elrendezése A standard 30 darab polírozott rúd keresztirányú tengelyegység, amelyek szervo mozgásvezérlő sorokhoz szabhatók.
Kifizető anyag kimerülésének észlelése Riasztás és automatikus leállítás, ha a magvezeték kifutni készül/riasztás és automatikus leállítás, ha a vezeték elszakad.
Feszültség típusú A szabvány az, hogy a feszültséget mozgatással vagy kiegyenlítő súlyok hozzáadásával állítsa be, a PID szabályozza a kifizetési vagy felvételi sebességet, vagy testreszabja a feszültség beállításához szervomotorral.
Kifizető feszültség tartomány 3N-30N/0,3kg-3kg/300g-3000g
Felvételi feszültség tartomány 5N-50N/0,5kg-5kg/500g-5000g
Feszülési pontosság ±25g
Feszültség kijelző Kommunikációs típusú digitális kijelző nyomásérzékelő, feszültségtúllépés riasztás és automatikus leállítás.
Képletkezelés Az egyedi összetétel-kezelő rendszer lehetővé teszi az olyan adatok PLC-be való betáplálását, mint a feszültség, hőmérséklet, külső átmérő, menetemelkedés, S/Z, huzaltekercselési távolság és légköri nyomás, ami támogatja az adatgyűjtést és a digitális gyártáshoz történő importálást.
Biztonsági védelem A hőmérséklet/rezgés/zaj/nyomás automatikus érzékelése és előrejelzése testreszabható a CE/CSA/UL szabványnak megfelelően.
Szikraérzékelés Testreszabható szikramérő hozzáadásához
Teljesítmény szabványok A szabvány 3 fázisú 380V/50Hz, és a tápegység testreszabható a különböző országokhoz és régiókhoz.
Intelligens szoftver Testreszabható a "legjobb gyártási sebességű automatikus illesztési funkció" szoftver hozzáadásával a termelési hatékonyság és a termékminőség egyidejű elérése érdekében.
Maghuzal olaj feletti eszköz A maghuzal olajozó berendezés testre szabható és hozzáadható. A szigetelő maghuzal illékony kenőolajjal van bevonva, hogy csökkentse a súrlódást a huzalpár csavarása során.




TERMÉK JELLEMZŐI

● Gyors sebesség: Az orsódoboz feszültségmentesített és lágyított, tartós és nem deformálódik. A forgó sodrási szög ív statikusan kiegyensúlyozott és dinamikusan kiegyensúlyozott tesztelés és korrekció céljából. Kis vibrációval és alacsony zajszinttel rendelkezik. Az orsó nem termel hőt a hosszú távú, folyamatosan nagy sebességű működés során, és az orsó forgási sebessége gyors.

● Kevesebb hely foglalt: Integrált szerkezettel rendelkezik, amely a használat több mint 50%-át takarítja meg a hagyományos osztott típusú visszacsavaró páros csavarógéphez képest.

● Alacsony energiafogyasztás: 50% feletti elektromos energia takarítható meg a hagyományos hátsó csavaró páros csavarógéphez képest.

● Stabil feszültség: A szervomotor testreszabható feszítőelemként. A teljes felszívási feszültség beállítása után intelligens módon kiszámítja a két maghuzal feszültségét. Lehetővé teszi továbbá a kiegyenlítési és felvételi sebesség pontos szabályozását a szervo mozgásvezérlővel, így stabil feszültséget ér el.

● Pontos hangmagasság: A világban kizárólag "külső erő és belső hajtómű precíziós átviteli mechanizmusa" összetett mechanikus átvitelt használ, hogy a motor teljesítményét a csavart orron kívül a benne lévő hajtókerékhez továbbítsa. Ha a fő hajtótengelyt állítja be mozgási viszonyítási alapnak, alkalmazzon szervo mozgásvezérlőket mind a csavaró íjhoz, mind a fő hajtótengelyhez, hogy precíz láncmozgás-szabályozást hajtson végre, és bármilyen sebességnél precíz emelkedést érjen el.

● Munkaerő-megtakarítás: Rugalmas menetvágóval felszerelt, zökkenőmentesen áthalad a szögív forgó csomópontján, és a befűzés 1 perc alatt elvégezhető. A huzal fordított irányban húzható ki a vezérlőpanel segítségével, ezzel megtakarítva a munkát.

● Intelligens: Receptkezelés, SOP receptek egy kattintással történő lekérése, egy kattintással történő indítás előkészítése, egy kattintással történő indítás; a csavarodási emelkedés dinamikus visszacsatolása, a hátracsavarási arány, a hibaészlelés/lekapcsolás észlelése/leállítás, amikor a mérő eléri, intelligens vezérlőpanel

● Alacsony meghibásodási arány: A sodrási szögív elektromos vezérlőelemei mind a bölcsőre vannak felszerelve, és minden jel zárt hurkú, elektromosan vezérelt a sodrott íj belsejében. A szénkefe gyűjtőgyűrűje csak háromfázisú tápellátást biztosít a sodrási szögív belsejének jelek továbbítása nélkül, hogy elkerülje a rossz érintkezést, az interferenciát és az alacsony hibaarányt.

● Könnyű karbantartás: A Kínán kívüli ügyfelek testreszabhatják a Profinet buszvezérlést, amely biztosítja a gyors jelátvitelt és az alacsony interferenciát.

A hibaelhárítás és a karbantartás a gép elhelyezkedésétől függetlenül elérhető a világ bármely országában vagy régiójában, amennyiben van kommunikációs hálózat, akkor gyorsan elérhető a távoli hibaészlelés, hibaelhárítás és karbantartás.
