Otthon / Termék / Huzal- és kábelköpeny-extrudáló gép / PVC/PE/PP/PU köpeny-extrudáló sor

PVC/PE/PP/PU köpeny-extrudáló sor Manufacturers

Vissza a listára
Huzal- és kábelköpeny-extrudáló gép

PVC/PE/PP/PU köpeny-extrudáló sor

A PVC/PE/PP/PU köpeny-extrudáló gép egy nem szabványos berendezés testreszabással. A fő gépmodell általában 70-150 mm, amelyet általában huzal- és kábelköpeny-extrudálási gyártási módszerekben használnak. Az extrudált anyag alacsony viszkozitású, jó folyékonysággal és alacsony ellenállással rendelkezik, könnyen lágyítható és formázható. A kiváló köpenyextruder a következő tulajdonságokkal rendelkezik: egyenletes csavarplasztikázás, pontos hőmérséklet-szabályozás, kényelem, könnyű beállítás a gépfej eltérésén, sima burokfelület formázási nyomok nélkül, sima vezetőkerék a huzal sérülése nélkül, stabil huzalátmérő-tűrés, stabil fel- és kifizető huzalfeszesség, a fel- és kifizetőgép tekercseinek cseréje, a munkagép megállítása és a kifizető megtakarítása. átvétel. A különböző felhasználóknak más-más igényük lesz a gép megrendelésekor. Cégünk személyre szabott testreszabást tud támogatni a felhasználói igények szerint. Ami a hardvert illeti, számos modellt és alapvető kiegészítő márkát tudunk biztosítani a felhasználók számára, amelyek közül választhatnak. Az elektromos vezérlőszoftverek tekintetében gazdaságos és praktikus vagy a legfejlettebb elektromos vezérlési módokat is tudjuk biztosítani. A különböző általános konfigurációk miatt ennek a gépnek az ára is nagymértékben változik. Ezért a fő tényező, amely meghatározza ennek a gépnek az árát, a felhasználó termékkonfigurációs szintű elhelyezése. Ezen túlmenően, mivel ez a termék egy nem szabványosított, testreszabott berendezés, csak kis mennyiségben gyártják, hosszabb ideig tart a tervezés, a gyártás, a telepítés, és hosszú a hibakeresési ciklus. A felhasználóknak elegendő beszerzési ciklust kell lefoglalniuk a kívánt termékszállítás eléréséhez.

Vizsgálat +
ELŐTTIV：LSZH/XLPE/TPE/TPU köpenyextrudáló sor
KÖVETKEZŐ：Nincs következő termék
Product Details

ALKATRÉSZEK

● Kifizető állvány
● Feszítő állvány
● Egyengető állvány

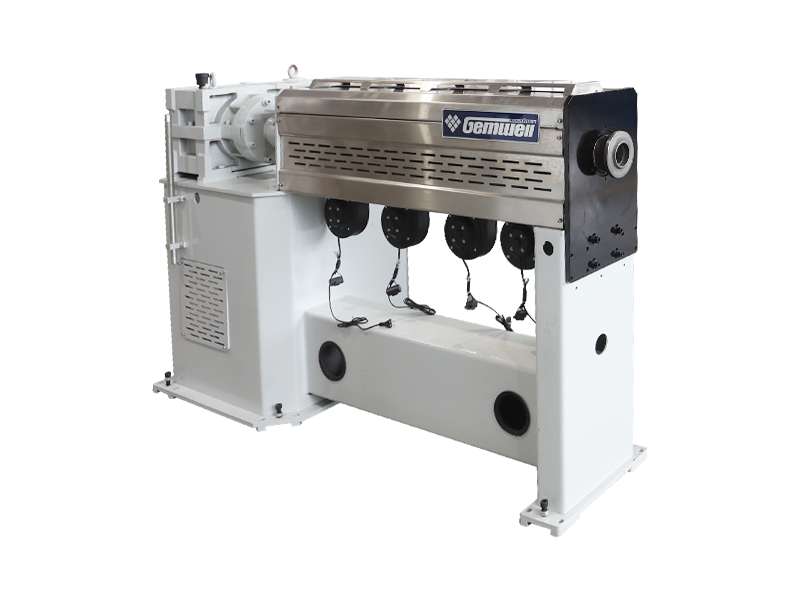

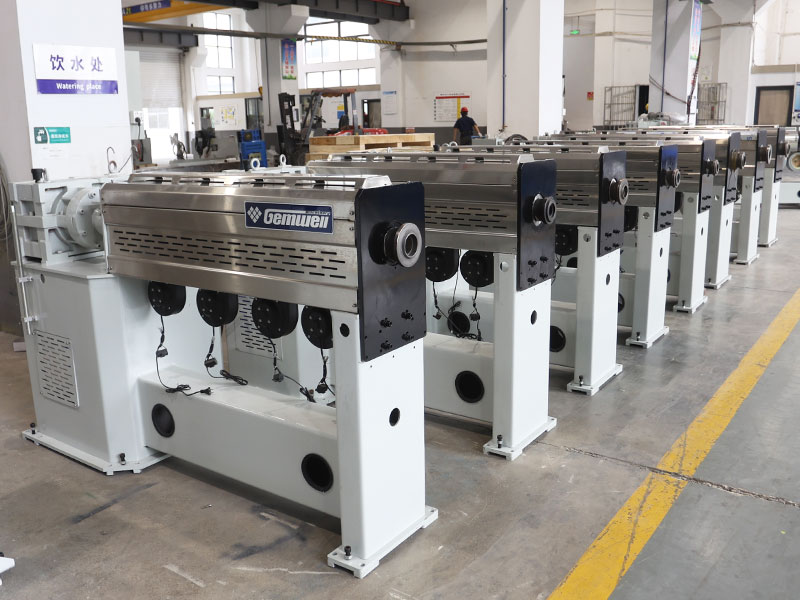

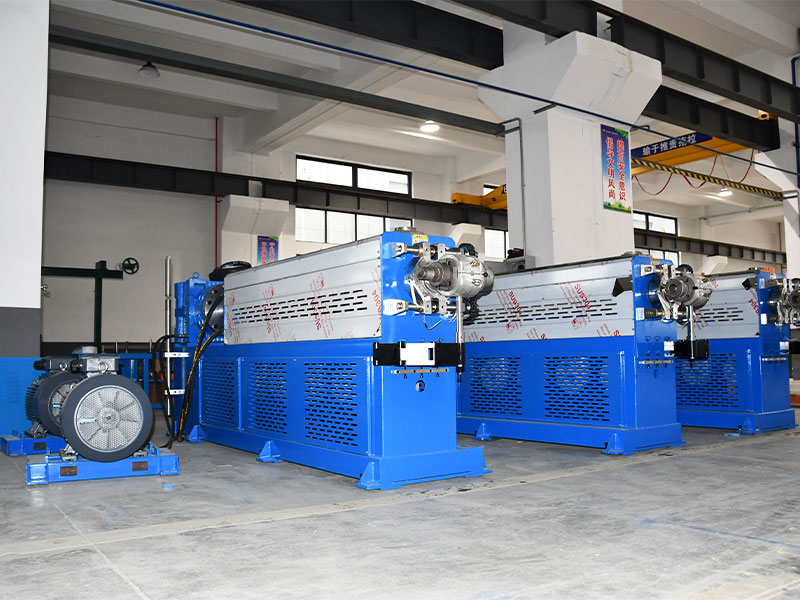

● Fő extruder
● Extruder fej
● Anyagszárító gép
● Mozgatható füstcső
● Nyomtató
● Hűtővíz tartály
● Légfúvó fúvóka
● Járgány
● Huzalgyűjtő állvány
● Mérőszámláló

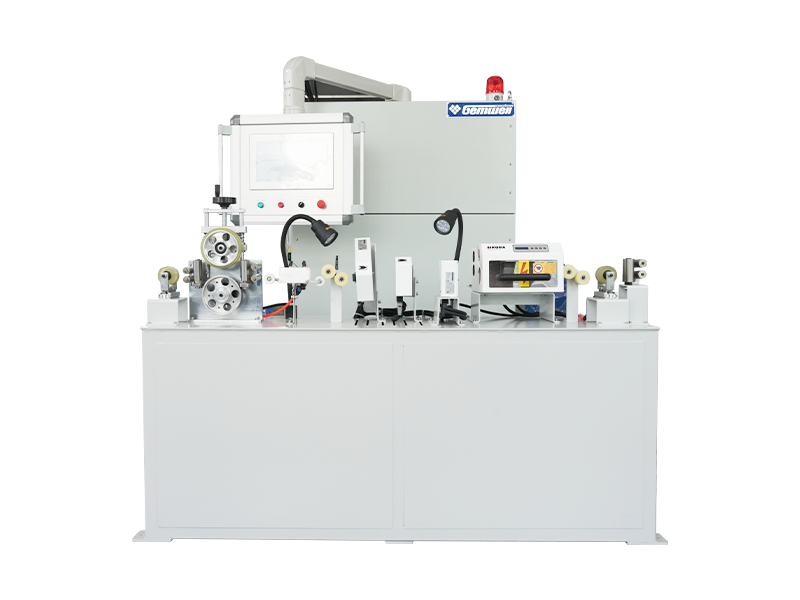

● Lézeres átmérőmérő
● Ipari frekvencia szikravizsgáló
● Felvétel
● Elektromos vezérlődoboz

MŰSZAKI ADATOK

Fő műszaki paraméterek 70 Típus 80 Típus 90 Típus 100 Típus 120 Típus 150 Típus
Megfelelő vezetéktípusok Alkalmas adatkábelhez, számítógépes kábelhez, nagyfrekvenciás kábelhez, elektromos tápkábelhez, tápkábelhez és egyéb huzalhoz extrudált burkolattal.
Core Range Ø2-8mm Ø3-10mm Ø5-14mm Ø8-16mm Ø16-36mm Ø30-60mm
Kész külső átmérő Ø3-10mm Ø4-12mm Ø6-16mm Ø10-20mm Ø18-40mm Ø35-65mm
Vezeték sebességtartománya 30-200 m/perc 20-150 m/perc 10-80 m/perc
A gép szerkezete Vegyük az extruderfejet központi tengelynek, minden alkatrész a kifizetéstől a felvételig lineárisan eloszlik. A szabványos extrudálósor középmagassága 1 méter, teljes hossza 30-40 méter
Vezetékes kifizetés típusa Tengely nélküli kifizető állvány, elektromos emelő. A kifizető teljesítmény típusa testreszabható aktív vagy passzívra, és a kifizető állvány típusa is testreszabható, például tengely típusa/portál bölcső típusa.
Kifizető orsó specifikáció Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Kifizető teljesítmény 3,7 kW-os hajtóműves motor 5,5 kW-os motoros sebességváltó
Kifizetési feszültség típusa Függőleges csúszósín feszítőkeret vagy tengelykaros feszítőkeret, testreszabható más stílusokban Tengelykar feszítő keret, testreszabható más stílusokban
Egyengető keret Ötkerekű vezetőegyenesítő állvány, a vezetőegyenesítő kerék külső átmérője Ø100, szerszámosládával felszerelve.
Extruder ragasztókimenet 130 kg/h 150kg/h 220 kg/h 270 kg/h 380 kg/h 560 kg/h
Extruder teljesítmény 30 kW 37 kW 45 kW 55 kW 75 kW 132 kW
Csavar paraméter L/D:26:1, tömörítési arány: PVC 2.7 kétmenetes csavar/PE 3.2 egymenetes csavar/PP 3.2 egymenetes csavar/PU 3.2 egymenetes csavar
Fűtés típusa Az extruder teste öntött alumínium fűtőtekercsből, az extruder nyaka rézhéjú fűtőtekercsből, az extruderfej pedig öntött alumínium fűtőlemezből készül. Az extruderfej bilincs / szerszám kvarc fűtőlemezből készül.
Hőmérséklet szabályozás extruder test 4 extruder bilincs 1 extruder nyak 1 extruder fej 1 szerszám 1. extruder test 5 extruder bilincs 1 extruder nyak 1 extruder fej 1 szerszám 1. extruder test 6 extruder bilincs 1 extruder nyak 1 extruder fej 1 szerszám 1.
Fűtési teljesítmény 18 kW 22 kW 27 kW 32 kW 40 kW 60 kW
Hordó hűtés Négyfokozatú centrifugális ventilátor Ötfokozatú centrifugális ventilátor Hatfokozatú centrifugális ventilátor
Anyagszárító gép 50 kg 100 kg 150 kg
Méhsejt tányér A gép 316-os rozsdamentes acélból készül galvanizálás nélkül. Belső irányítású áramlási szerkezettel rendelkezik, az áramlási lyukakat letörések kötik össze holt sarkok nélkül. A méhsejtlemez és a karima kúpos tömítőanyaggal van lezárva a szivárgás megakadályozása érdekében.
Fej típusa Állítható gépfej, a Hopper specifikációja a huzal átmérőjének megfelelően testreszabott. Egy-/kétrétegű szerkezetekkel tervezhető. Személyre szabható egy automatikus központosító extruderfej típushoz is.
Head Brand A gépfej Kínában készül, és testreszabható más márkákhoz, például EUROTEK, UNITEK, EUROCAB és MICRODIA
Fej bilincs A gépfej bilincsének két fele van, két fel-le csavarkészlettel, szinkronizáltan. Egyirányú csavarkulcs is mellékelhető, és más típusú gépfej bilincsek is testreszabhatók.
Fejszint A fejkarimás kettős rögzítőcsapos szerkezettel a fej magassági szintje hosszú ideig változatlan marad.
Mozgatható füstcső Szokásos áramlási tartály, nincs vízkeringető hőmérsékletű tartály, SUS304 anyagból készült, a kis tartály szabványos hossza 1250 mm, az állandó hőmérsékletű típus testre szabható.
Nyomtató Elektromos keverő típusú tintanyomtató, más nyomtatási típusok vagy hozzáadott csepegtető hígító befecskendező eszköz testreszabható.

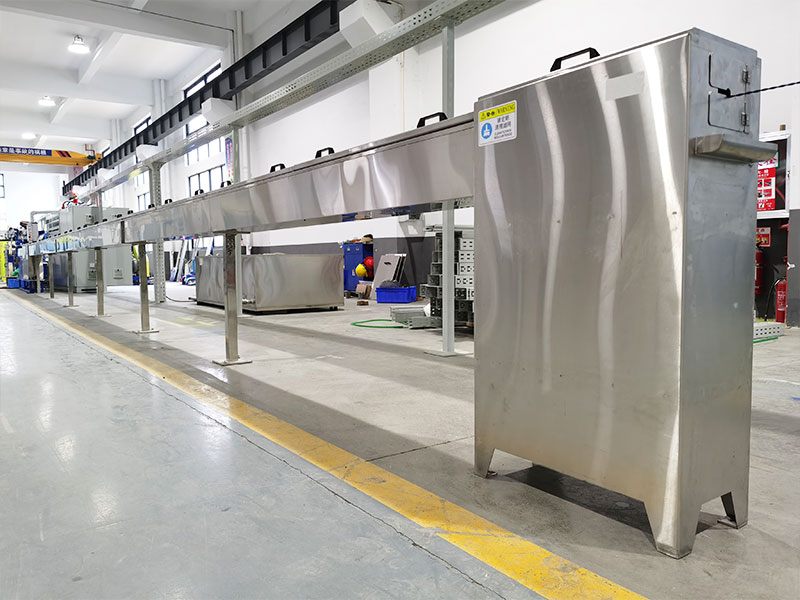

Vízhűtő tartály 10 méteres egyrétegű U alakú tartály, ciklikus vízhűtés, integrált SUS304 anyag, kétrétegű U-alakú tartály vagy tartály hossza testreszabható.
Nagynyomású fúvóka Nyitott levegő fúvóka, POM anyaggal és kétrészes légfúvó szerkezettel, mozgatható tartályban, hűtőtartályban, hajtóműben készlet. Más típusú légfúvókák testreszabhatók.
Járgány Type Anód alumínium kerék dupla kerék tengely Caterpillar kapaszkodó
Járgány Wheel Diameter Ø500 kétkerekű Ø600 kétkerekű, testre szabható 800-as kerekekkel vagy más típusokkal 4 pár henger, 800 kg 5 pár henger, 1200KG
Járgány Power 3,7 kW-os szervomotoros sebességváltó 5,5 kW-os szervomotoros sebességváltó

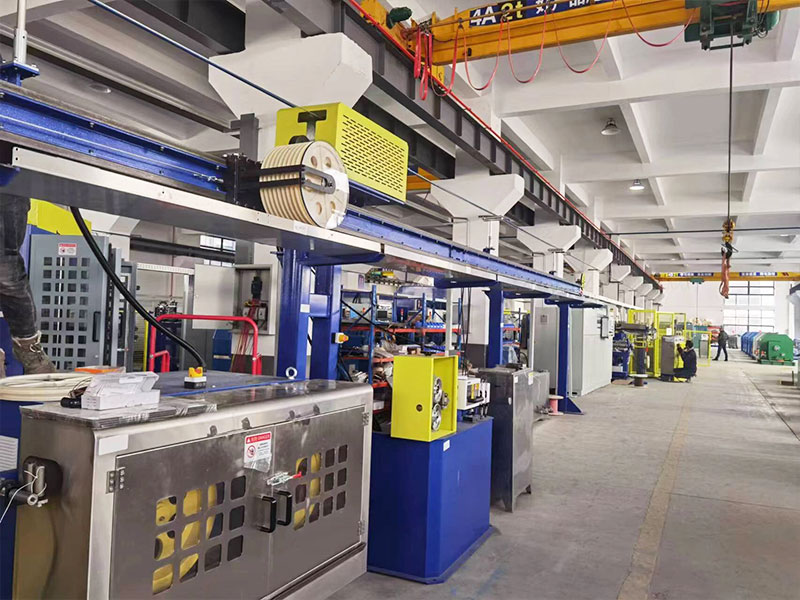

Huzal-akkumulációs feszítőállvány Vízszintes huzalakkumulációs feszítőállvány, teljes hossza 12 méter, 10 horony 9 horony a huzaltároló keréken, teljes huzaltároló 200 méter, mágneses portengelykapcsoló feszítés, függőleges vagy egyéb típusok testreszabhatók. Nem
Huzalgyűjtő kerék átmérője Ø300, a kerék átmérőjének specifikációja testreszabható Ø400, a kerék átmérőjének specifikációja testreszabható Nem
Mérőszámláló Nyomáskerék típusú mérőszámláló, 500 mm-es mérőkerék kerülete, kódoló érzékelés, állítható mérőkorrekciós együttható, más típusú mérőszámlálók testreszabhatók. Caterpillar kapaszkodó with metre counting function, other models can be customized.
Felvétel Type Kétfejű tengely nélküli felszedők, elektromos emelés, csavarrúd huzalelrendezés, egyéb típusok testreszabhatók. Vég axiális alapozás, nyomatékfelvétel mód, más típusok is testre szabhatók.
Felvétel Reel Specifications Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Felvétel Power 3,7 kW-os hajtóműves motor 5,5 kW-os motor + sebességváltó

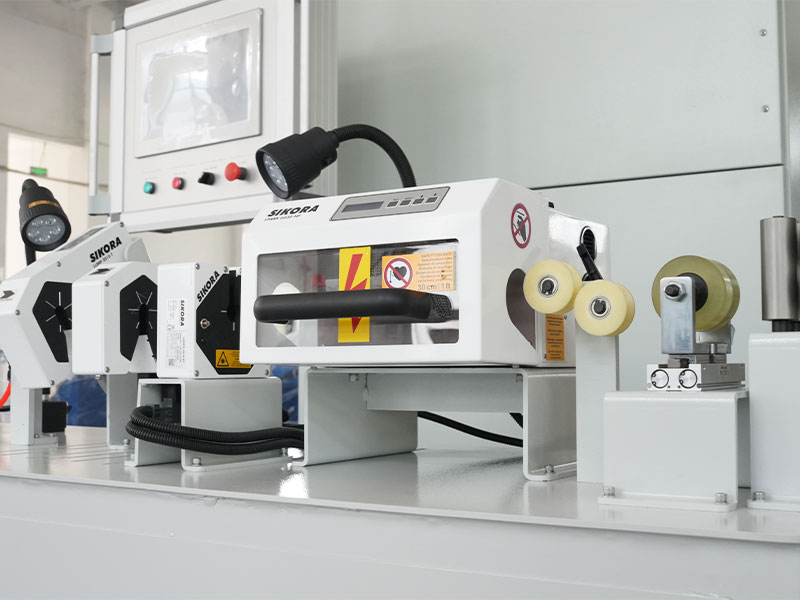

Lézeres átmérőmérő Made-in-Chian egytengelyes átmérőmérő, mérési pontosság 0,001, más márkák, mint például a SIKORA/ZUMBACH/PROTON/TAKIKAWA testre szabható.
Ipari frekvencia szikratesztelő Kínában gyártott gyöngy típusú nagyfeszültségű szikravizsgáló, 0-15KV feszültségtartomány, testreszabható más márkák, például CLINTON/SIKORA/PROTON
Vezérlő elektromos doboz Környezetbarát égésgátló festékbevonatú VICTOR elektromos szekrény, WEINVIEW 10” HMI, SIEMENS PLC, SCHEIDER kapcsolók, RKC hőmérsékletszabályozó, motor és frekvenciaváltó márkák testre szabhatók.
Bruttó teljesítmény 60 kW 72 kW 80 kW 95 kW 130 kW 200 kW


OPCIONÁLIS TESTRESZABÁSI TÉTELEK

Első kapaszkodó Ø500 kétkerekű első hajtómű testre szabható Ø600 kétkerekű első hajtómű testre szabható Ø800KG lánctalpas elülső tengely testre szabható

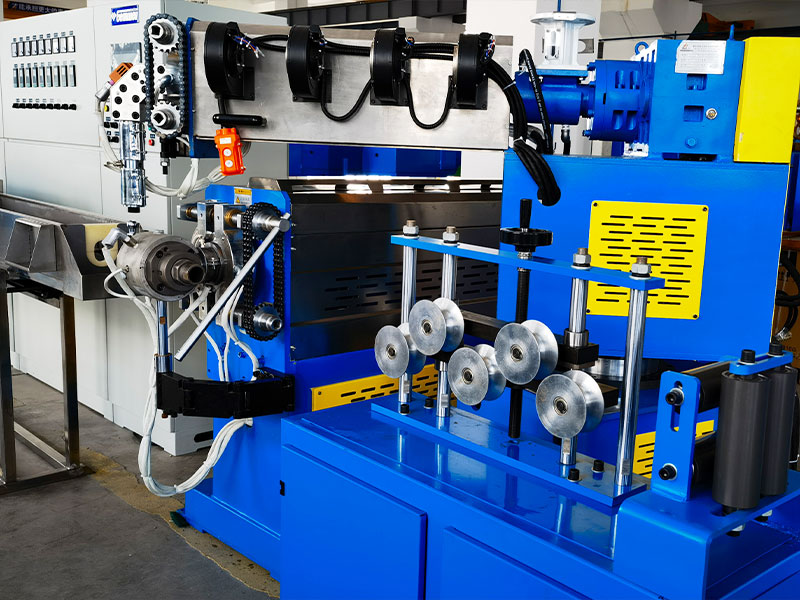

Befecskendező gép A fröccsöntő gép testreszabható, a vízszintes fröccsöntő gép előnyös a köpeny extrudálásához.
Belső/külső réteg extruder A belső/külső rétegű extruder testreszabható, előnyös V-alakú elrendezéssel.
Nyomásérzékelés Egy nyomás érzékelő vagy robbanásbiztos biztonsági szelep a gépfej karimás lemezére szerelhető.
Vákuumos elszívó A gépfej bemenetéhez vákuumberendezések helyezhetők.
Spirálszínű mesterkeverő A spirálszínű mesterkeverő személyre szabható.
Erőgép Testreszabható lehetőség elektromos keverő típusú porgép vagy elektrosztatikus környezetbarát porgép hozzáadására.
Huzalvágó gép A huzalvágó gép testreszabható.
Tekercselő lemez Testreszabható opciók egyszerű vagy gyors tekercslemez hozzáadásához.
8 típusú tekercselőgép 8 féle tekercsgép testreszabható.
Automata tekercselő/csomagoló gép Az automatikus tekercselőgép / csomagológép testreszabható.
Légszivattyús fúvószárító A légszivattyús fúvószárító személyre szabható.
Csomódetektor Testreszabható lehetőség csomófelismerési funkciók hozzáadására a mérőműszerhez kínai márkák átmérőjére, vagy testreszabható más márkák, például SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Tintasugaras nyomtató Az IMAJE/KGK/LEIBINGER testreszabható.
Excentricitás mérése A BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA testreszabható.
Vízhűtő A vízhűtő testre szabható, a tartály rétegközi szigetelő szerkezettel rendelkezik.
Függő elektronikus kijelzőtábla Testreszabható lehetőség kétoldalas LED-es elektronikus képernyő vagy más típusok hozzáadására.
Intelligens receptkezelő rendszer Testreszabható lehetőség egy intelligens képletkezelő rendszer hozzáadásához, amely olyan adatokat tárol a PLC-ben, mint a huzal feszültsége, előmelegítési hőmérséklete, extrudálási külső átmérője, huzaltávolság és légnyomás. A buszos kommunikációs móddal támogatja a MES adatgyűjtést és importálást, a gyártási folyamathoz való egy kattintással történő hozzáférést, az egy kattintással történő indítást, és digitális intelligens gyártást valósít meg.
Perifériás segédberendezések Támogatás további perifériás segédberendezések vagy speciális, testreszabott extrudálósor testreszabásához.
Elektromos vezetékek 2,5 méteres légkábeltartó állvány, légcsövek, jelvezetékek és tápkábel leválasztással, vezetékbevezetés az elektromos vezérlődoboz tetejéről, testreszabható alternatív módszerek.
Biztonsági előírások és szabványok A kínai CCC biztonsági szabványok szerint gyártva, testreszabható a CE/CSA/UL biztonsági szabványok szerint.
Tápellátás szabványai 3-fázisú 380V/50Hz, testreszabható különböző feszültségekhez és frekvenciákhoz különböző országokban és régiókban.




TERMÉK JELLEMZŐI

● Magas termelési hozam: Csavarra optimalizált kivitel, kopásálló, tapadásmentes, leesés nélküli krómozott, ragasztómentes elrejtés, gyors színváltás, nagy sorsebesség, nagy termelési hozam.

● Alkalmazások széles választéka: az anyagok típusától függően felszerelhető a megfelelő extrudercsavarral, amely egymenetes gradiens típusú, BM kétmenetes elválasztási típust és más típusú csavarokat biztosíthat.

● Szivárgásmentes kialakítás: Az egyedi tömítő- és pozicionáló szerkezetek biztosítják, hogy a karima ne szivárogjon ki az anyagból, és az extrudálófej magassági szintje hosszú távú használat esetén is stabil marad.

● Pontos hőmérsékletszabályozás: ±1℃.

● Intelligens: Az intelligens képletkezelő rendszer testreszabható. Egy kattintással elérheti az SOP-képletet, egy kattintással előkészítheti az indítást, egy kattintással indítható és intelligens vezérléssel rendelkezik.

● Könnyű karbantartás: A Kínán kívüli ügyfelek testreszabhatják a Profinet buszvezérlő rendszer használatát, amely biztosítja a gyors és alacsony interferencia jelátvitelt. Mindaddig, amíg bármely országban vagy régióban létezik kommunikációs hálózat, a távoli hibaészlelési, hibaelhárítási és karbantartási szolgáltatások gyorsan megvalósíthatók.
