Szilikon köpeny extrudáló vonal

A szilikonhüvelyes extrudálási vonal egy nem szabványos berendezés testreszabással. A fő gépmodell általában 50-120 mm. Alkalmas magas hőmérsékletű szilikon keresztkötésű huzalköpeny extrudálására. A SILICON extrudálás hőmérséklete alacsony. Az extrudált anyagnak nincs mechanikai szilárdsága. Magas hőmérsékletű szinterezőedényben történő besugárzás után a gumianyag belső molekulái térhálósodnak és megszilárdulnak. A térhálósított köpenyréteg nagy rugalmassággal, magas hőmérséklettel szembeni ellenállással, súrlódási ellenállással és egyéb tulajdonságokkal rendelkezik. A burkolt extruder a következő tulajdonságokkal rendelkezik: folyamatos és stabil anyagextrudálás csavarral, az anyagadagoló cső elégséges hűtése felmelegedés nélkül, sima adagolás pangás nélkül, kényelmes és gyors gépfejeltérés beállítása, energiatakarékos és hőszigetelő szinterezőedény, valamint a szinterezőedény automatikus emelése és süllyesztése a szinterező edény simítása nélkül a munka megtakarítása érdekében vezetőkerék a huzal sérülése nélkül, stabil huzalátmérő és tolerancia, stabil feszítés a ki- és felszívásnál, a fel- és kifizetési tekercsek cseréje a gép leállítása nélkül, megtakarítható a munkaerő-felvevő szerkezet, és a felszedés gyönyörű huzalrácsa stb. Cégünk személyre szabott testreszabást tud támogatni a felhasználói igények szerint. Ami a hardvert illeti, számos modellt és alapvető kiegészítő márkát tudunk biztosítani a felhasználók számára, amelyek közül választhatnak. Az elektromos vezérlőszoftverek tekintetében gazdaságos és praktikus vagy a legfejlettebb elektromos vezérlési módokat is tudjuk biztosítani. A különböző általános konfigurációk miatt ennek a gépnek az ára is nagymértékben változik. Ezért a fő tényező, amely meghatározza ennek a gépnek az árát, a felhasználó termékkonfigurációs szintű elhelyezése. Ezen túlmenően, mivel ez a termék egy nem szabványosított, testreszabott berendezés, csak kis mennyiségben gyártják, hosszabb ideig tart a tervezés, a gyártás, a telepítés és a hibakeresési ciklus. A felhasználóknak elegendő beszerzési ciklust kell lefoglalniuk a tökéletes termékszállítás eléréséhez.

Vizsgálat +
ELŐTTIV：Nincs korábbi termék
KÖVETKEZŐ：LSZH/XLPE/TPE/TPU köpenyextrudáló sor
Product Details

ALKATRÉSZEK

● Feszítő állvány
● Kifizető állvány
● Egyengető állvány
● Előmelegítő

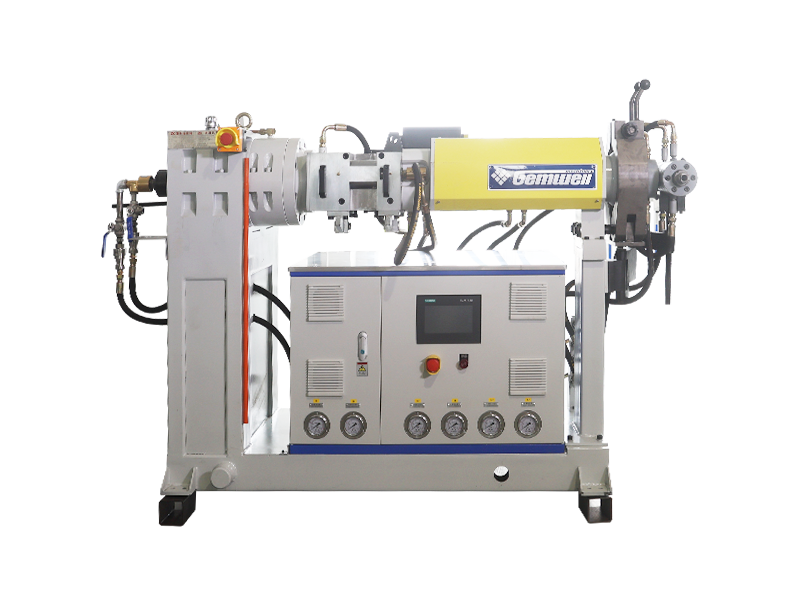

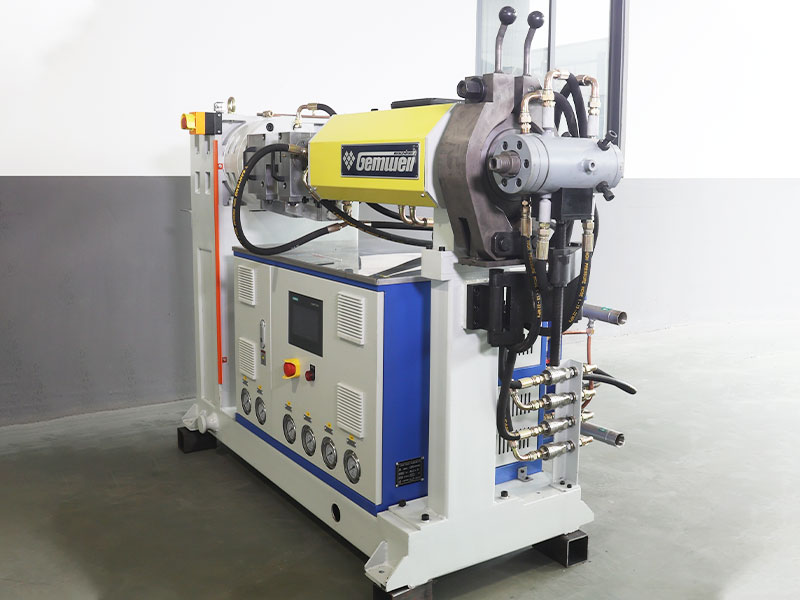

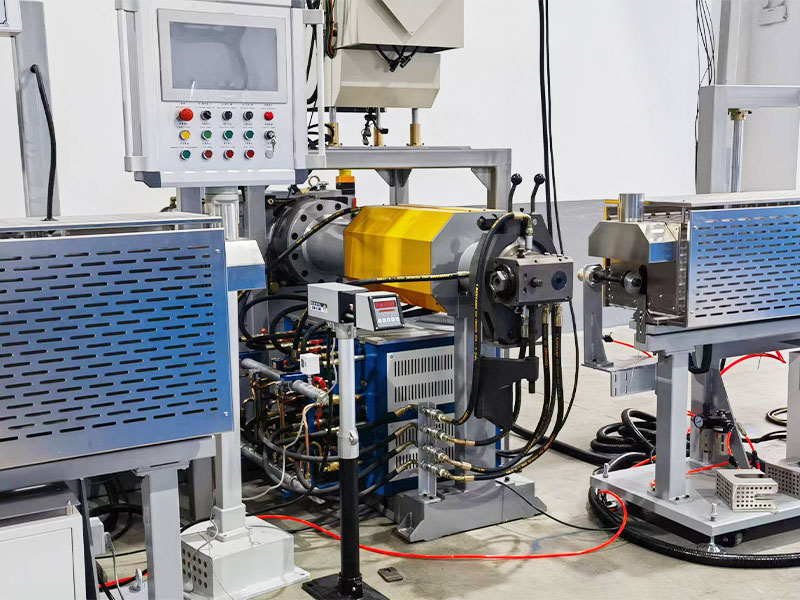

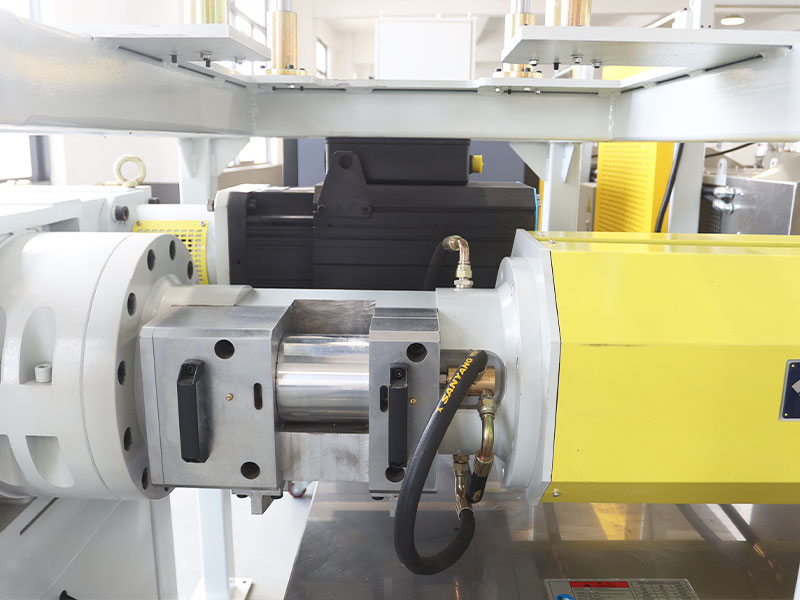

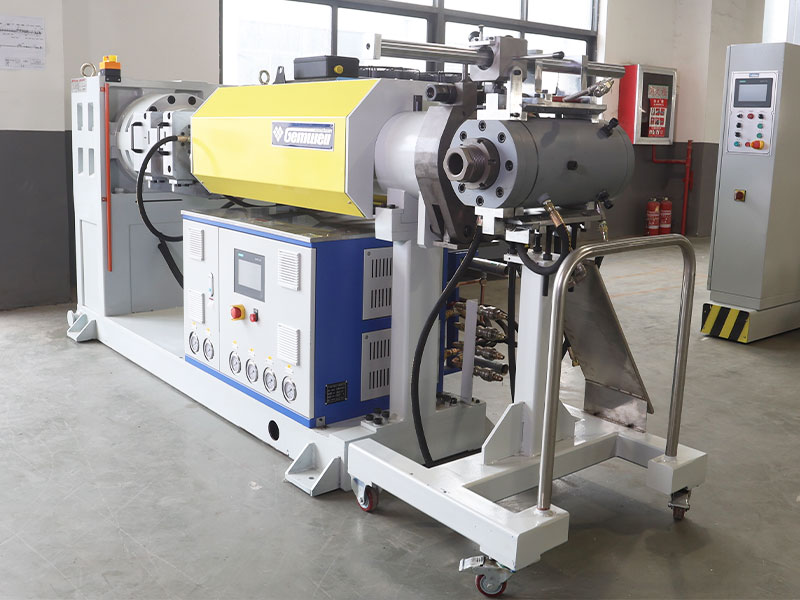

● Fő extruder

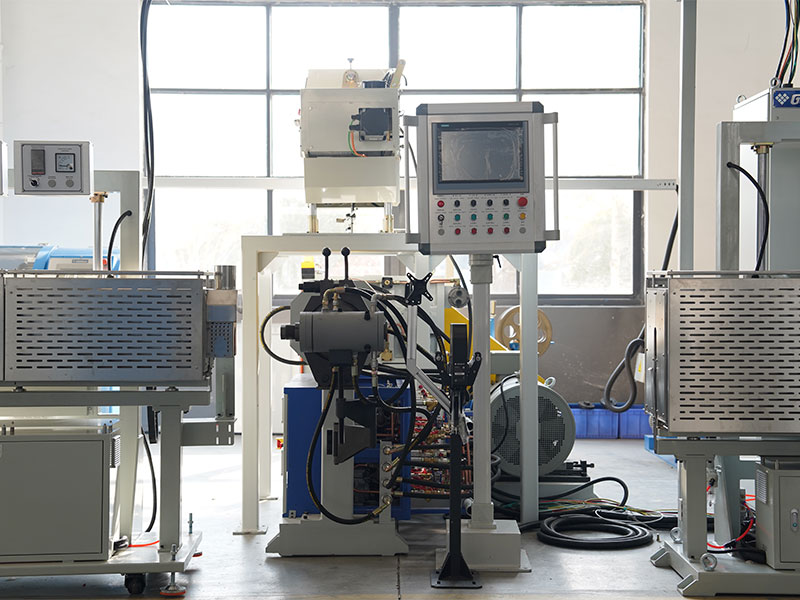

● Extruder fej
● Vízkeringető hűtőrendszer
● Ütős kemence
● Szinterező sütő
● Hűtővíz tartály
● Nyomtató
● Légfúvó fúvóka
● Járgány
● Huzalgyűjtő állvány
● Mérőszámláló
● Lézeres átmérőmérő
● Ipari frekvencia szikravizsgáló
● Felvétel
● Elektromos vezérlődoboz

MŰSZAKI ADATOK

Fő műszaki paraméterek 65 Típus 90 Típus 120 Típus
Megfelelő vezetéktípusok Alkalmas adatkábelhez, számítógépkábelhez, nagyfrekvenciás kábelhez, elektromos tápkábelhez, tápkábelhez és más, burkolat extrudálásához szükséges vezetékhez.
Core Range Ø1,2-6mm Ø2,5-12mm Ø6-22mm
Kész külső átmérő Ø2,5-7mm Ø3,5-14mm Ø8-25mm
Vezeték sebességtartománya 10-200 m/perc 10-200 m/perc 10-200 m/perc

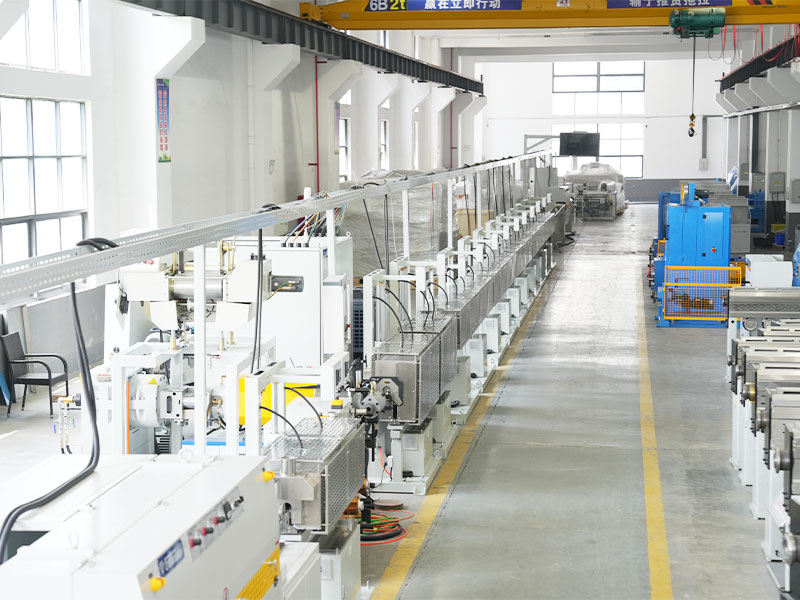

A gép szerkezete Vegyük az extruderfejet központi tengelynek, minden alkatrész a kifizetéstől a felvételig lineárisan eloszlik. A szabványos extrudálósor középmagassága 1 méter, teljes hossza 20-25 méter
Vezetékes kifizetés típusa Tengely nélküli kifizető állvány, elektromos emelő. A kifizető teljesítmény típusa testreszabható aktív vagy passzívra, és a kifizető állvány típusa is testreszabható, például tengely típusa/portál bölcső típusa.
Kifizető orsó specifikáció Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Kifizető teljesítmény 3,7 kW-os motoros sebességváltó 5,5 kW-os motoros sebességváltó
Pay-off Tension típusú Függőleges csúszósín feszítőkeret, más stílusban testreszabható Tengelykar feszítő keret, testreszabható más stílusokban
Egyengető állvány Ötkerekű vezetőegyenesítő állvány, a vezetőegyenesítő kerék külső átmérője Ø100, szerszámosládával felszerelve.

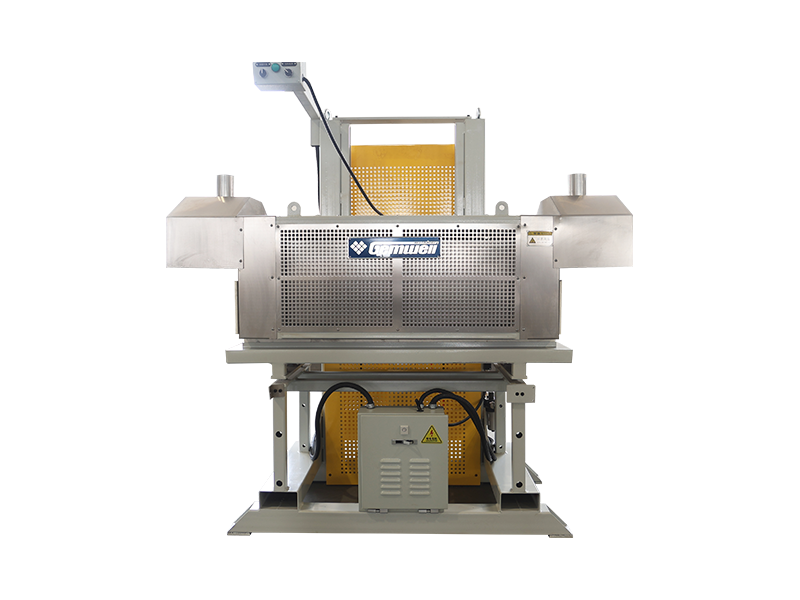

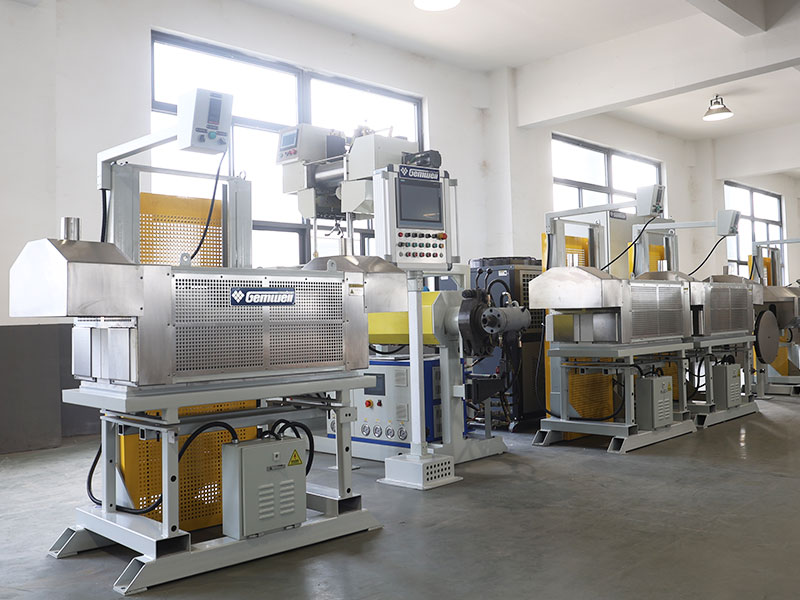

Előmelegítő Elektromos függőleges liftes szárítókemence, rozsdamentes acél fűtőcső, 24KW fűtőteljesítmény, szobahőmérsékletről maximum 800 fokra kevesebb, mint 5 perc alatt, 1 méter hosszúság, kommunikációs hőmérsékleti modullal, SCR vezérléssel, alumínium-szilikát szigetelőréteggel és külső rozsdamentes hőszigetelő burkolattal felszerelt. A maghuzal vagy vezető felületének szárítására és előmelegítésére szolgál, megakadályozva a felület kidudorodását a következő fűtési ciklusok során, és testreszabható infravörös fűtőcsövekkel.
Extruder anyagkimenet 70 kg/h 200kg/h 300kg/h
Extruder teljesítmény 22 kW 37 kW 55 kW
Csavar paraméter L/M:14:1, tömörítési arány:1,6
Hőmérséklet szabályozás Hopper1＋extruder test2＋extruder nyak1＋extruder fej1＋csavar1

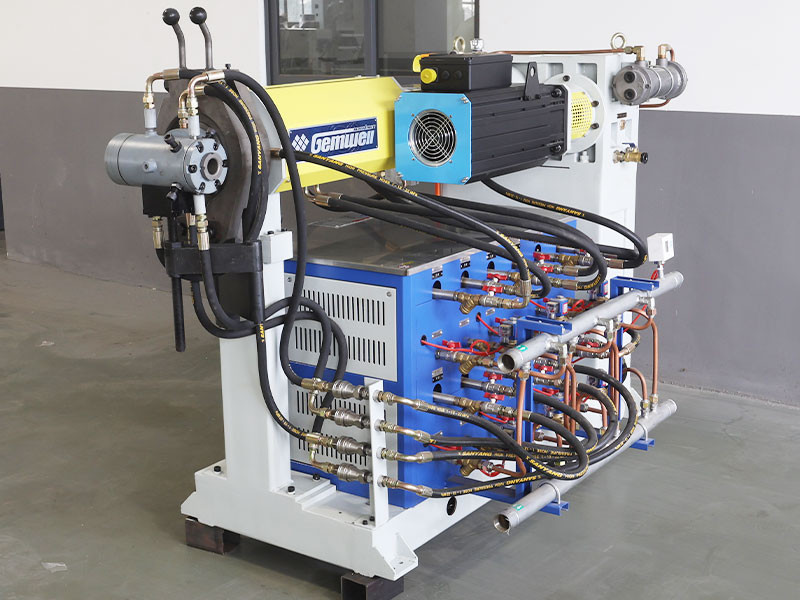

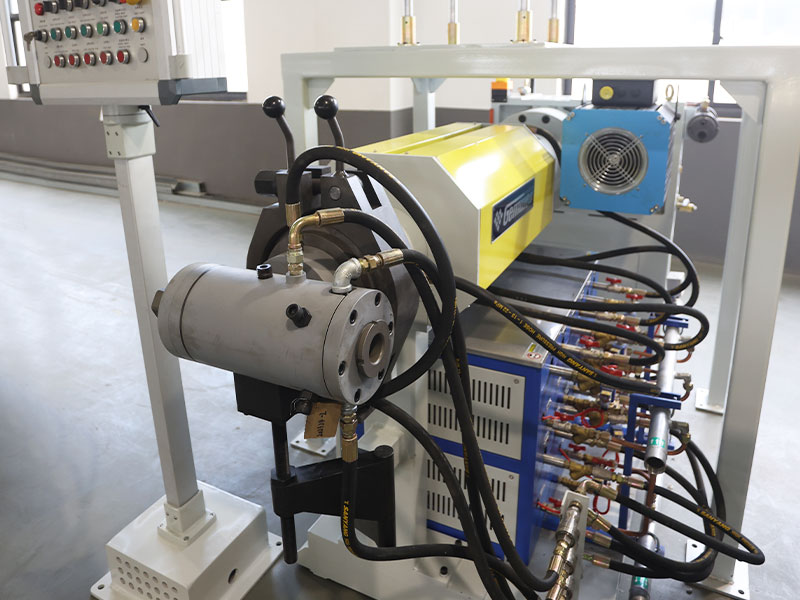

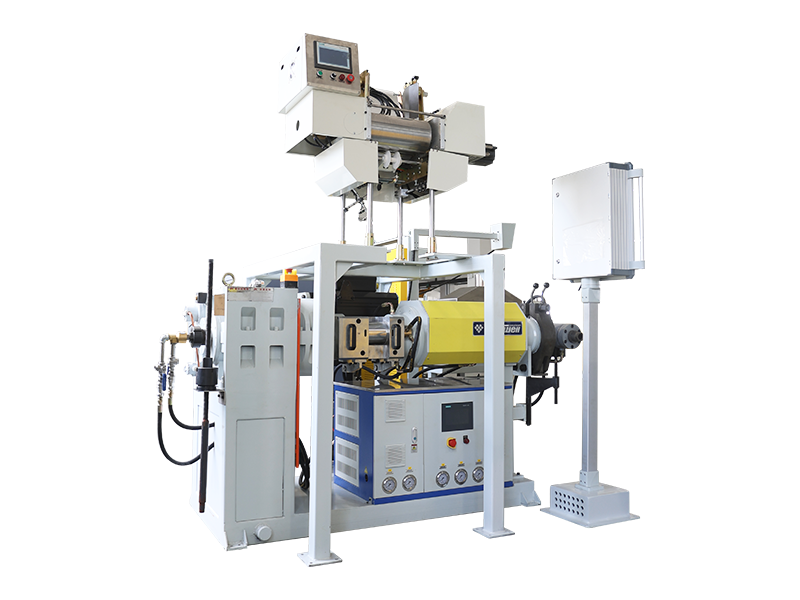

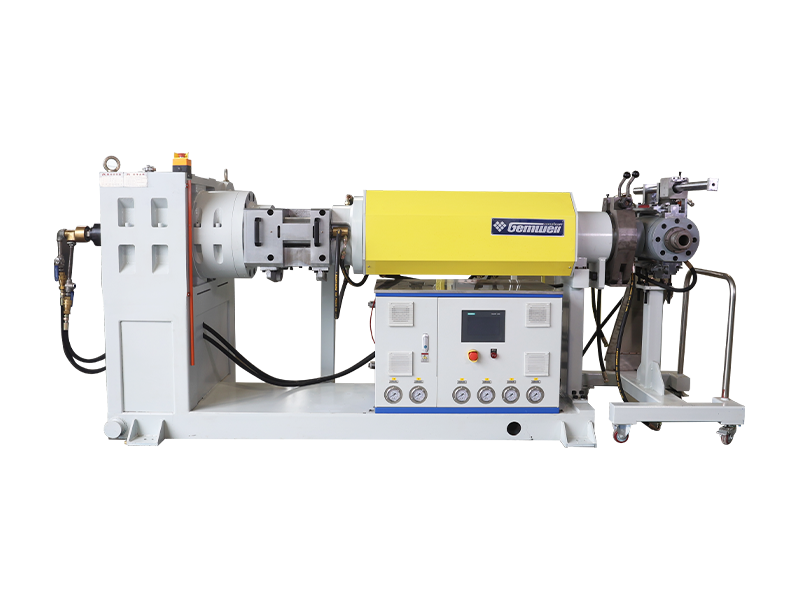

Garathűtés A hordó külső spirális vízköpenye vízhűtéses, és a belső csavar is vízhűtéses. A garatot keringető víz hűti, a hőmérsékletet pedig egymástól függetlenül, hűtőegységgel szabályozzák a hőmérséklet állandó tartása érdekében.

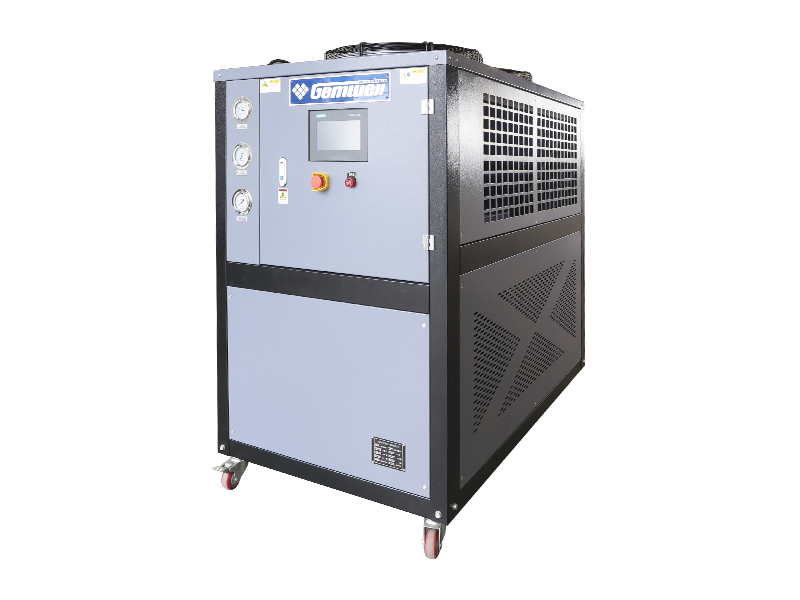

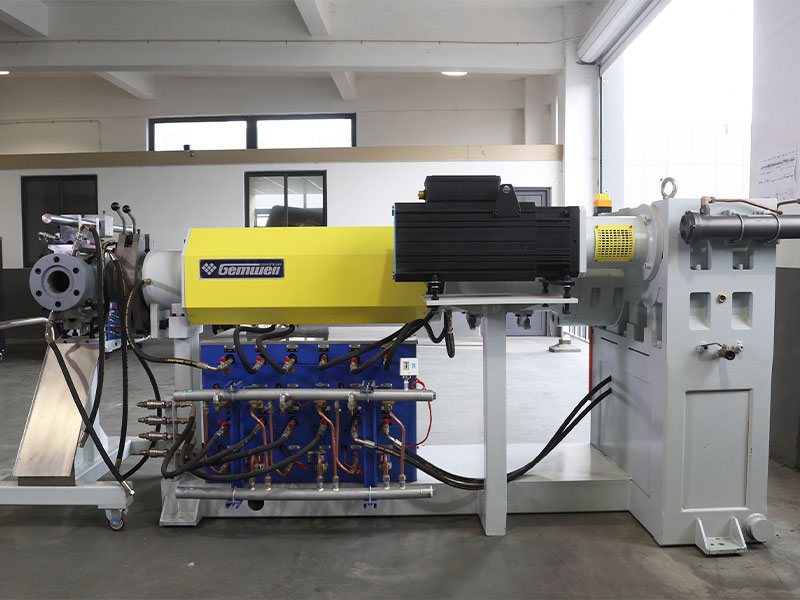

Keringető vizes hűtőrendszer Mindegyik rész független vízhűtéssel van felszerelve, vízszivattyúval beszivattyúzva. A beállított hőmérséklet túllépése esetén hideg víz áramlik be, és a meleg víz visszafolyik a hűtőbe hűtésre az állandó hőmérséklet fenntartása érdekében.
Méhsejt tányér A gép 316-os rozsdamentes acélból készül galvanizálás nélkül. Belső irányítású áramlási szerkezettel rendelkezik, az áramlási lyukakat letörések kötik össze holt sarkok nélkül. A méhsejtlemez és a karima kúpos tömítőanyaggal van lezárva a szivárgás megakadályozása érdekében.

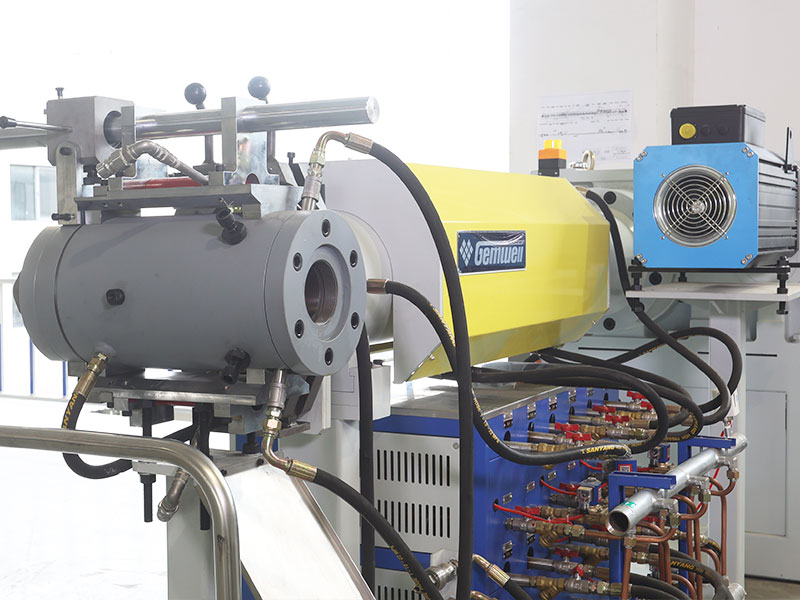

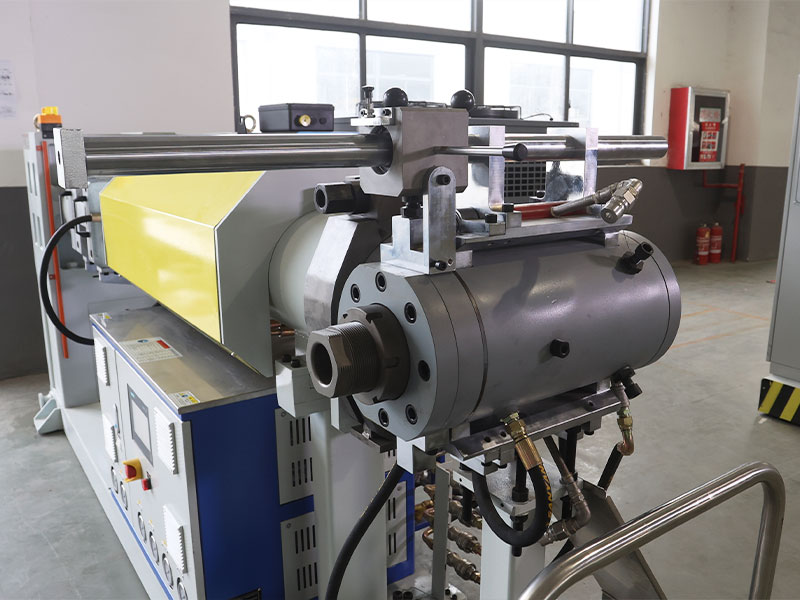

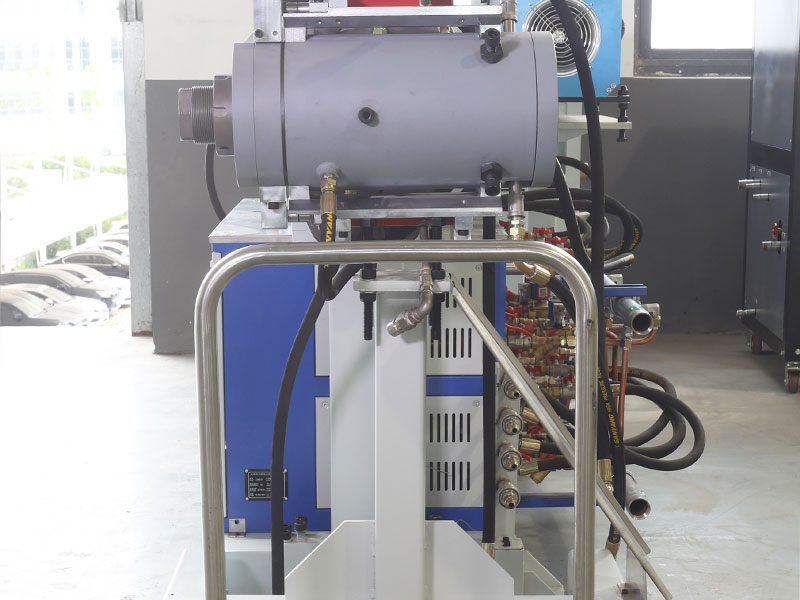

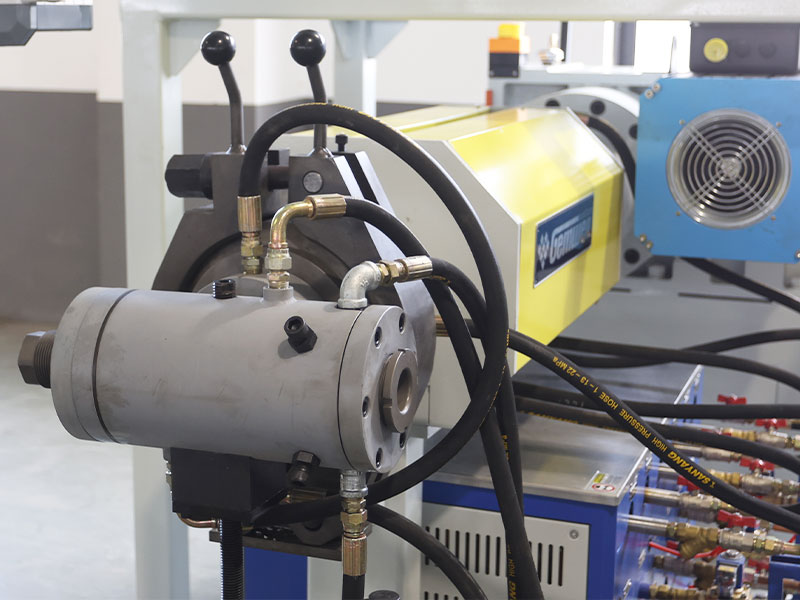

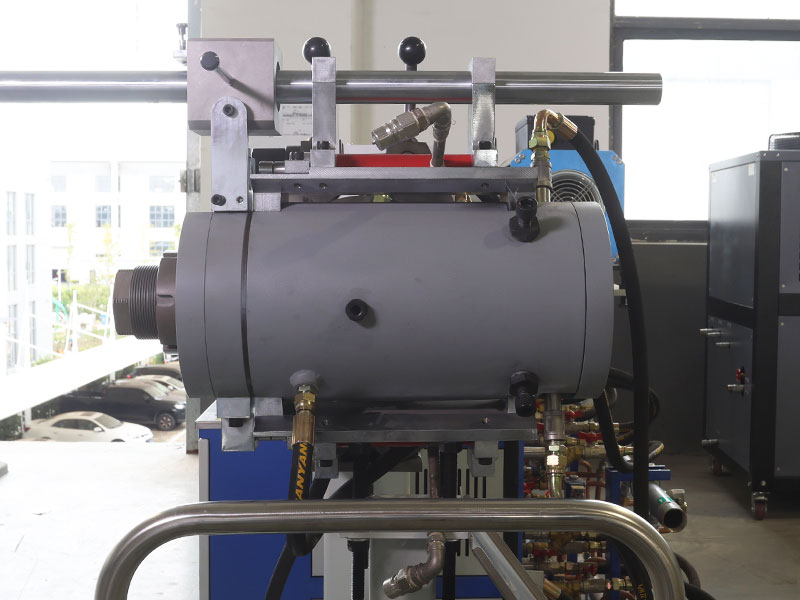

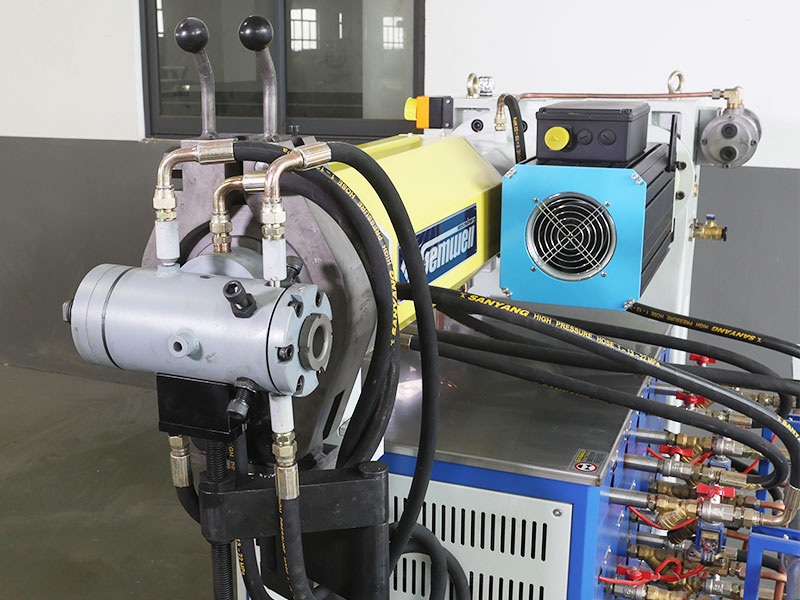

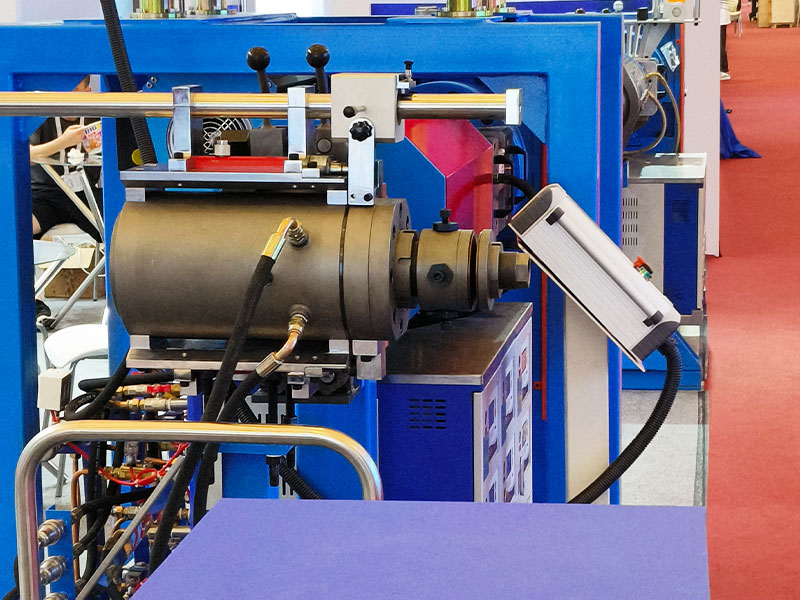

Fej típus Vízhűtéses állítható gépfej. A Hopper specifikációja a huzal átmérőjének megfelelően testreszabott. Kialakítható egyrétegű/kétrétegű/egyinjekciós/kettős befecskendezéses szerkezetekkel. Személyre szabható egy automatikusan központosító extruderfej típusra is.
Head Brand A gépfej Kínában készül, és más márkákhoz is testreszabható, például EUROTEK, UNITEK, EUROCAB és MICRODIA

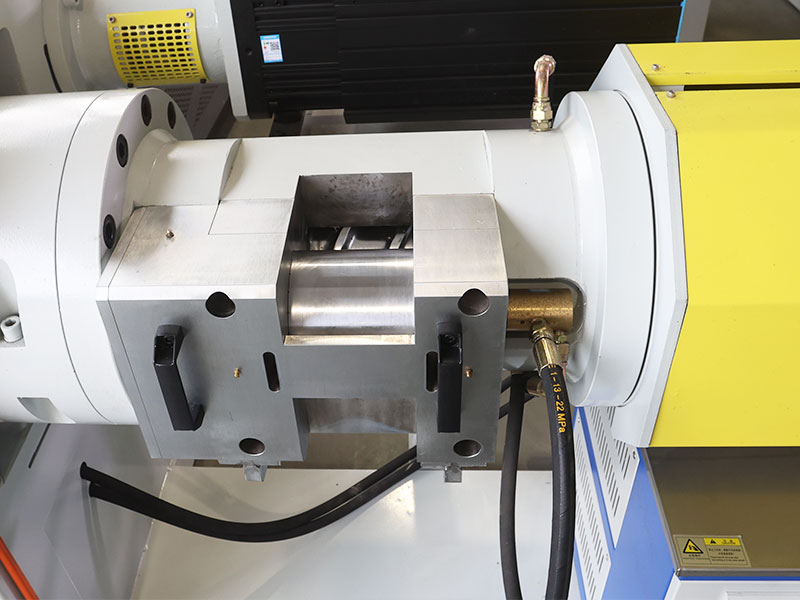

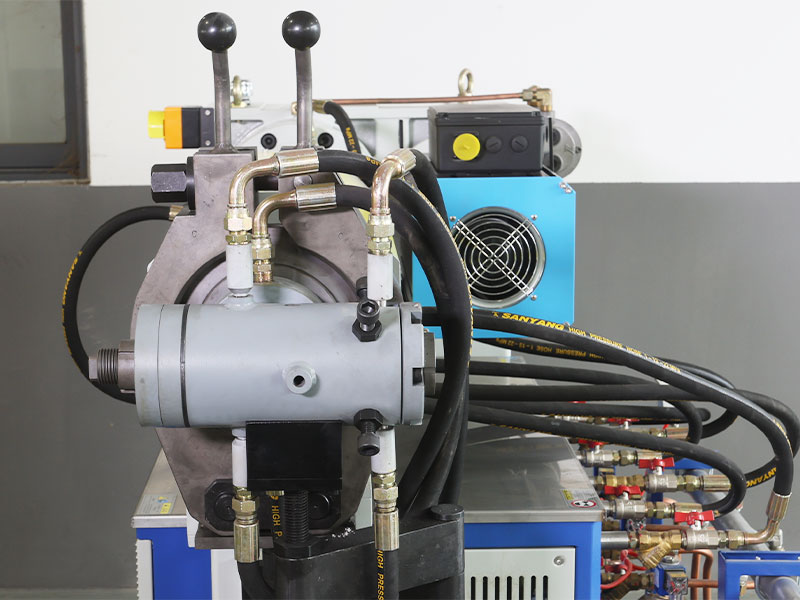

Fej bilincs A gépfej bilincsének két fele van, két felfelé és lefelé mozgó csavarrúdszorítóval szinkronizálva. Egyirányú csavarkulcs is mellékelhető, és más típusú gépfej bilincsek is testreszabhatók.
Fejmagasság szintje A fejkarimás kettős rögzítőcsapos szerkezettel a fej magassági szintje hosszú ideig változatlan marad.

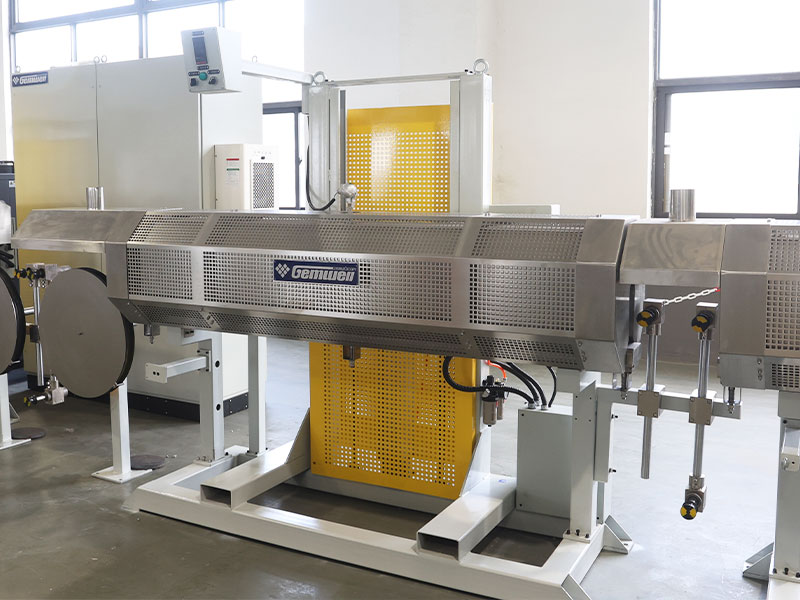

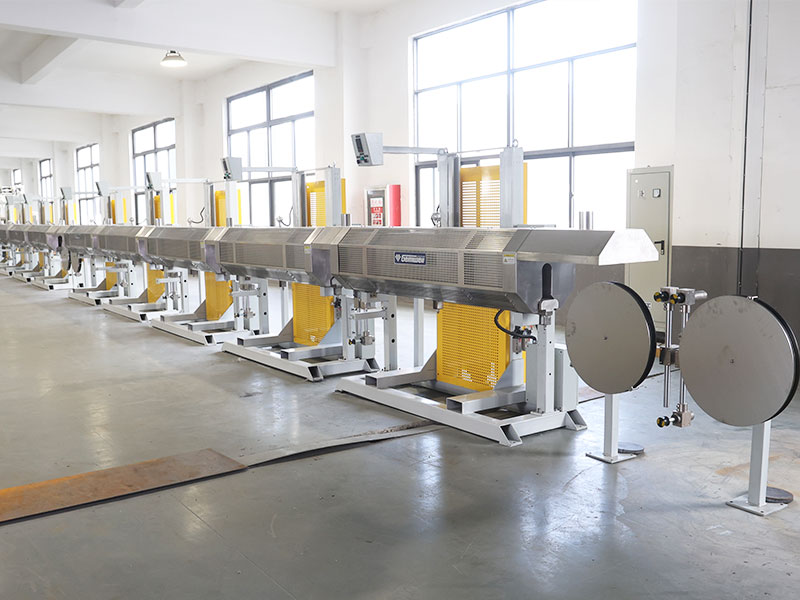

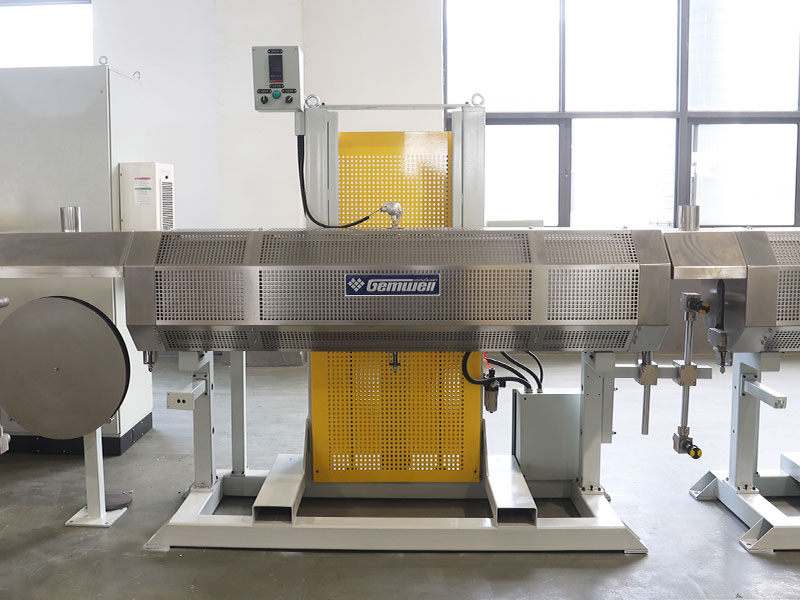

Ütős kemence Elektromos függőleges emelő típusú szárítókemence, infra fűtőcsövek, 24KW fűtőteljesítménnyel. A legmagasabb, 800 fokos hőmérséklet elérése szobahőmérsékletről legfeljebb 5 percet vesz igénybe. 1 méter hosszú. Kommunikációs hőmérséklet modullal és SCR vezérléssel felszerelt, alumínium-oxid-szilikát szigetelőréteggel és külső rozsdamentes acél hőszigetelő burkolattal rendelkezik. Kábelfelületek extrudálás utáni gyors alakítására szolgál, védve a karcolásoktól és a későbbi támasztó vezetőkerekek okozta sérülésektől.

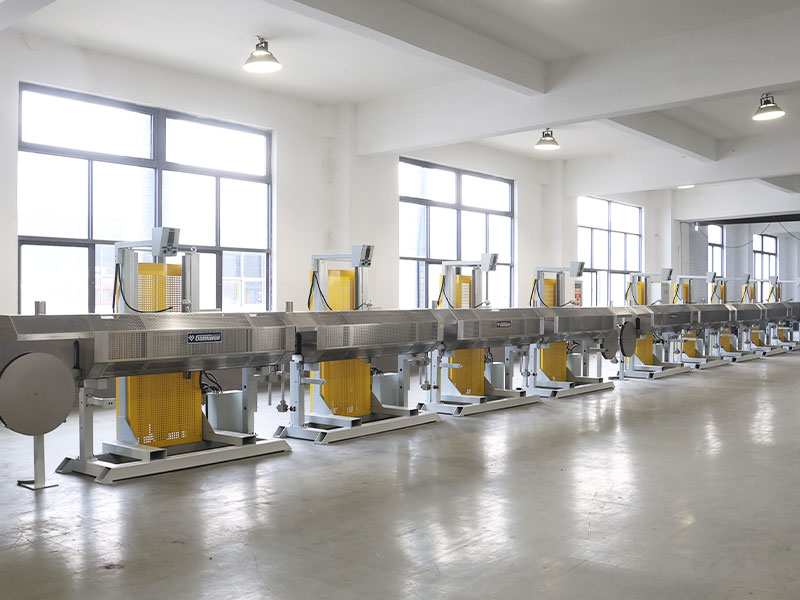

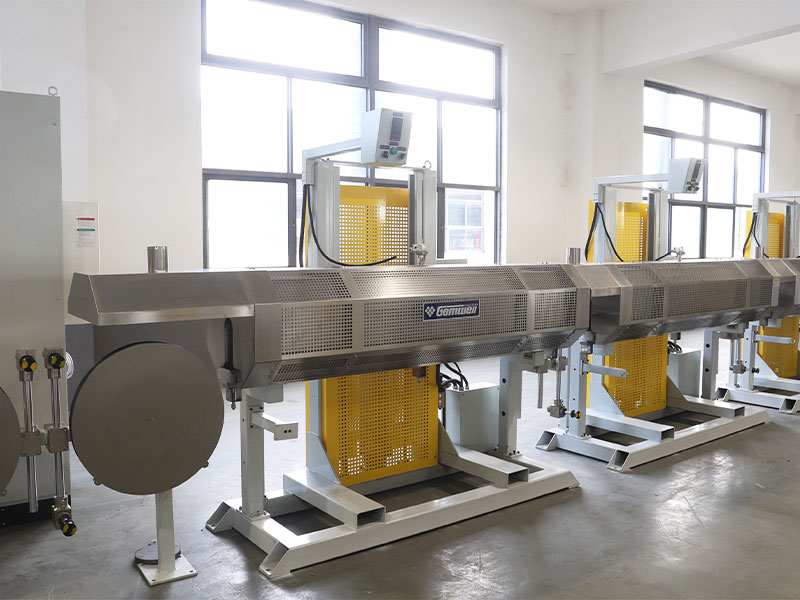

Szinterező sütő Elektromos függőleges emelős szárítókemence, rozsdamentes acél fűtőcsövek, 12KW fűtőteljesítménnyel. A legmagasabb, 600 fokos hőmérséklet elérése szobahőmérsékletről legfeljebb 5 percet vesz igénybe. 2 méteres szakaszokra van felosztva. Kommunikációs hőmérséklet modullal és SCR vezérléssel felszerelt, alumínium-oxid-szilikát szigetelőréteggel és külső rozsdamentes acél hőszigetelő burkolattal rendelkezik. A sütő be- és kijárata állítható terelőlemezekkel van felszerelve a hőveszteség csökkentése érdekében. A kábelek átmennek a sütő középső helyzetén.
Nyomtató Az elektromos keverő típusú tintasugaras nyomtató testreszabható más nyomtatási stílusokkal vagy egy további csepphígító befecskendező eszközzel.

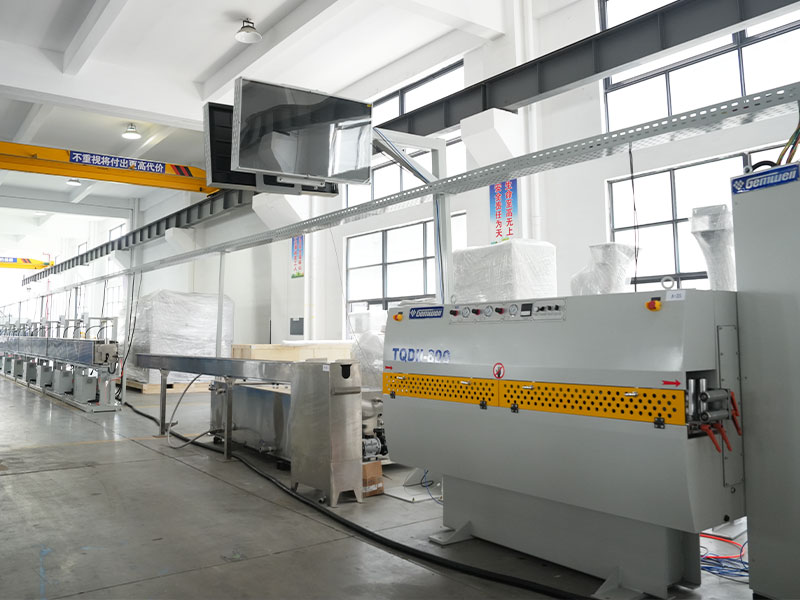

Hűtővíz tartály A 10 méteres egyrétegű, U alakú víztartályba keringtetett vízhűtés is tartozik. SUS304 anyagból készült, kétrétegű U-alakú víztartályként vagy testreszabott hosszúsággal alakítható ki.
Nagynyomású levegőfúvó fúvóka Flip típusú légfúvó fúvóka, POM anyagból, kétfokozatú fúvószerkezettel. A hűtővíz-tartályhoz és a hajtóműhöz van felszerelve, és más típusú légfúvó fúvókák is testreszabhatók.
Járgány Type Kétkerekű hajtómű Caterpillar kapaszkodó
Járgány Wheel Diameter Ø500 kétkerekű típus Ø600 kétkerekű típus 800 kg-os Caterpillar hajtómű
Járgány Power 3,7 kW-os szervomotoros sebességváltó 5,5 kW-os szervomotoros hajtómű
Huzal-akkumulációs feszítőállvány Vízszintes huzalakkumulációs feszítőállvány, teljes hossza 12 méter, 10 horony 9 horony a huzaltároló keréken, teljes huzaltároló 180 méter, mágneses portengelykapcsoló feszítés, függőleges vagy más típusok testreszabhatók.
Huzalgyűjtő kerék átmérője Ø300, a kerék átmérőjének specifikációja testreszabható Ø400, a kerék átmérőjének specifikációja testreszabható Ø550, a kerék átmérőjének specifikációja testreszabható
Mérőszámláló Nyomáskerék típusú mérőszámlálók, 500 mm-es mérőkerék kerülete, kódoló érzékelés, állítható mérőkorrekciós együttható és más típusú mérőszámlálók testreszabhatók.

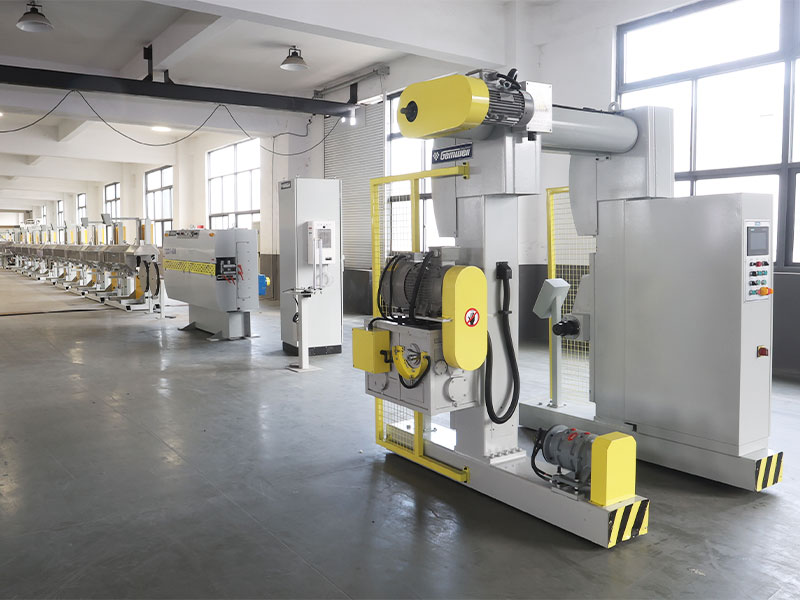

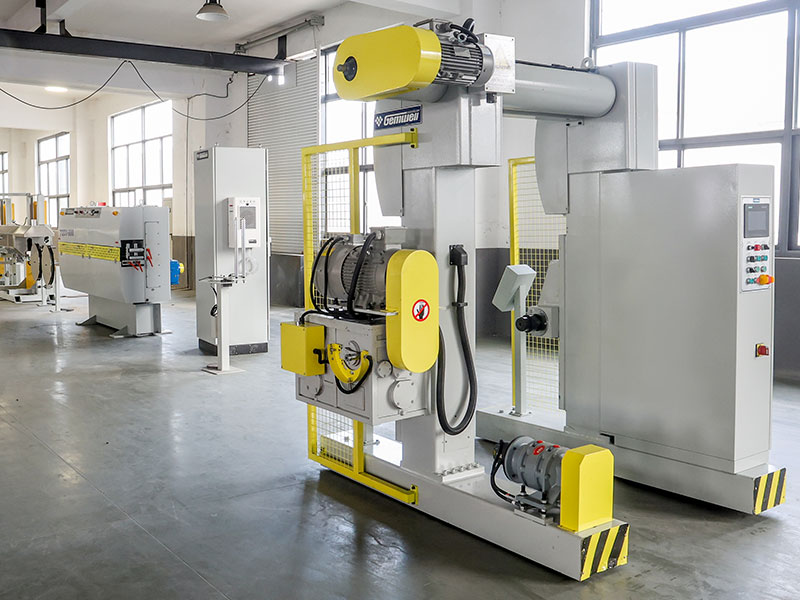

Felvétel Type Kétfejű tengely nélküli huzalfelvevő, elektromos emelés, egyéb típusok testreszabhatók. Portál földelési típusa, más típusok testreszabhatók.
Felvétel Reel Specifications Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Felvétel Power 3,7 kW-os motoros sebességváltó 5,5 kW-os motoros sebességváltó
Lézeres átmérőmérő Made-in-Chian egytengelyes átmérőmérő, mérési pontosság 0,001, más márkák, mint például a SIKORA/ZUMBACH/PROTON/TAKIKAWA testre szabható.
Ipari frekvencia szikratesztelő Kínában gyártott gyöngy típusú nagyfeszültségű szikravizsgáló, 0-15KV feszültségtartomány, testreszabható más márkák, például CLINTON/SIKORA/PROTON
Vezérlő elektromos doboz Környezetbarát égésgátló festékbevonatú VICTOR elektromos szekrény, WEINVIEW 10” HMI, SIEMENS PLC, SCHEIDER kapcsolók, RKC hőmérséklet szabályozó A motor és a frekvenciaváltó márkái személyre szabhatók.
Bruttó teljesítmény 280 kW 320 kW 350 kW


OPCIONÁLIS TESTRESZABÁSI TÉTELEK

Első kapaszkodó Ø500 kétkerekű első hajtómű testre szabható Ø600 kétkerekű első hajtómű testre szabható Ø800KG lánctalpas elülső tengely testre szabható

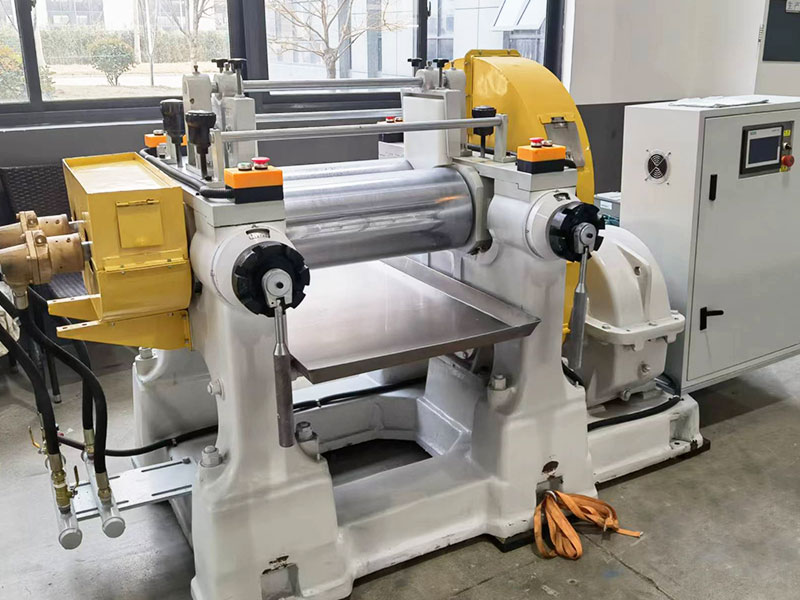

Nyissa ki a gumifinomító keverőt A nyitott gumifinomító keverő testreszabható

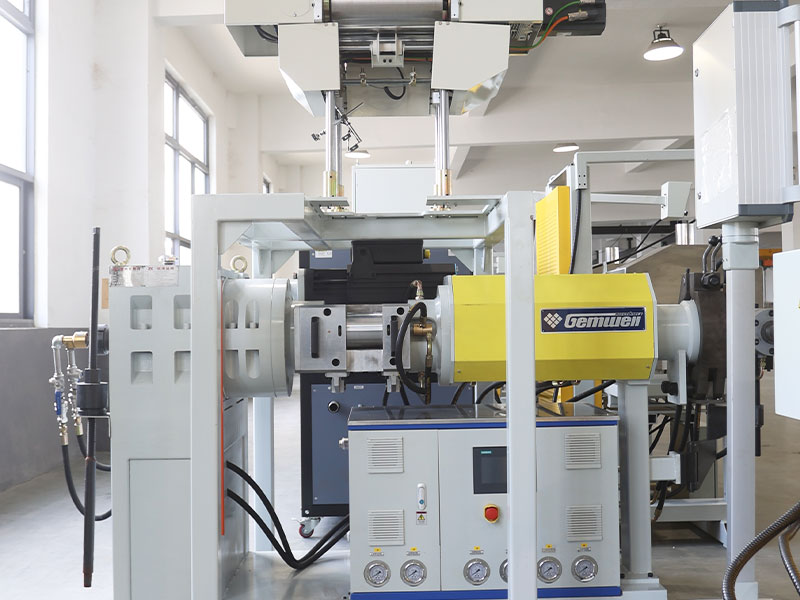

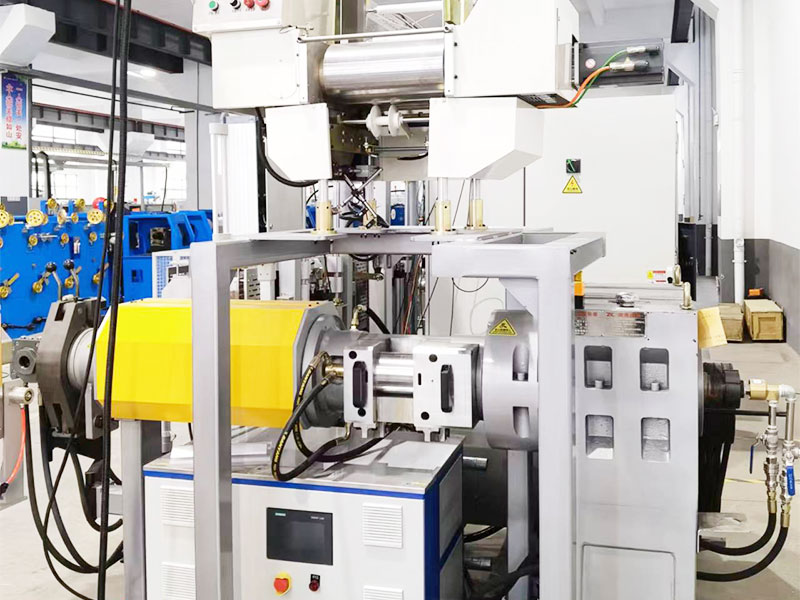

Automata gumi adagoló gép Az automatikus gumi adagológép testreszabható, és a fő gép adagolótartálya fölé telepíthető, megtakarítva a kézi adagolási műveletet.
Extruderek injektáláshoz/belső réteg extrudálásához/külső réteg extrudálásához Az extrudáló gépek fröccsöntéshez, belső réteg extrudáláshoz vagy külső réteg extrudáláshoz testre szabhatók, előnyös V-alakú elrendezéssel.
Nyomásérzékelés Egy nyomás érzékelő vagy robbanásbiztos biztonsági szelep a gépfej karimás lemezére szerelhető.
Vákuumos elszívó A gépfej bemenetéhez vákuumberendezések helyezhetők.
Erőgép Testreszabható lehetőség elektromos keverő típusú porgép vagy elektrosztatikus környezetbarát porgép hozzáadására.
Huzalvágó gép Testreszabható lehetőség drótvágó gép hozzáadására.
Tekercselő lemez Testreszabható opciók egyszerű vagy gyors tekercslemez hozzáadásához.
Tekercselő gép Testreszabható opció tekercsgép hozzáadásához.
Légszivattyús szárítógép Testreszabható lehetőség légszivattyús szárítógép hozzáadására.
Csomódetektor Testreszabható lehetőség csomófelismerési funkciók hozzáadására a mérőműszerhez kínai márkák átmérőjére, vagy testreszabható más márkák, például SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Tintasugaras nyomtató Az IMAJE/KGK/LEIBINGER testreszabható.
Excentricitás mérése A BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA testreszabható.
Függő elektronikus kijelzőtábla Testreszabható lehetőség kétoldalas LED-es elektronikus képernyő vagy más típusok hozzáadására.
Intelligens receptkezelő rendszer Testreszabható lehetőség egy intelligens képletkezelő rendszer hozzáadásához, amely olyan adatokat tárol a PLC-ben, mint a huzal feszültsége, előmelegítési hőmérséklete, extrudálási külső átmérője, huzaltávolság és légnyomás. Profinet busz kommunikációs mód használata, MES adatgyűjtés és import támogatása, egy kattintással való hozzáférés a gyártási folyamathoz, egy kattintással történő indítás és digitális intelligens gyártás megvalósítása.
Perifériás segédberendezések Támogatás további perifériás segédberendezések vagy speciális, testreszabott extrudálósor testreszabásához.
Elektromos vezetékek 2,5 méteres légkábeltartó állvány, légcsövek, jelvezetékek és tápkábel leválasztással, vezetékbevezetés az elektromos vezérlődoboz tetejéről, testreszabható alternatív módszerek.
Biztonsági előírások és szabványok A kínai CCC biztonsági szabványok szerint gyártva, testreszabható a CE/CSA/UL biztonsági szabványok szerint.
Tápellátás szabványai 3-fázisú 380V/50Hz, testreszabható különböző feszültségekhez és frekvenciákhoz különböző országokban és régiókban.




TERMÉK JELLEMZŐI

● Gyors befűzés: Egyszerűen nyomja meg a gombot a fűtőkamra felemeléséhez. A kemence kamráját leengedjük, hogy lezárjuk, és a huzal befűzése után felmelegítjük.

● Szivárgásmentes kialakítás: Az egyedi tömítő- és pozicionáló szerkezetek biztosítják, hogy a karima ne szivárogjon ki az anyagból, és az extrudálófej magassági szintje hosszú távú használat esetén is stabil marad.

● Hibavédelem: Hibatűrő funkcióval felszerelt a fűtősütőhöz. A fűtőelemek részleges károsodása esetén, amely hőmérséklet-csökkenést okoz, a berendezés csak riasztást ad, csökkenti a működési sebességet, és továbbra is biztosítja a hosszú kábelek normál gyártását.

● Hatékony és környezetbarát: A sütő be- és kimenete állítható terelőlemezekkel van felszerelve a hőveszteség csökkentése érdekében. Ezenkívül a sütő be- és kijárata füstnyílásokkal van felszerelve a tiszta gyártási környezet fenntartása érdekében.

● Intelligens: Egy intelligens képletkezelő rendszer testreszabható. Egy kattintással elérheti az SOP-képletet, egy kattintással előkészítheti az indítást, egy kattintással indítható és intelligens vezérléssel rendelkezik.

● Könnyű karbantartás: A Kínán kívüli ügyfelek testreszabhatják a Profinet buszvezérlő rendszer használatát, amely biztosítja a gyors és alacsony interferencia jelátvitelt. Mindaddig, amíg bármely országban vagy régióban létezik kommunikációs hálózat, a távoli hibaészlelési, hibaelhárítási és karbantartási szolgáltatások gyorsan megvalósíthatók.
