PE/PP sorozatú nagy sebességű huzalszigetelő extrudáló sor

A PE/PP sorozatú kábel nagy sebességű huzalszigetelő extrudáló vonala nem szabványosított, testreszabható berendezés. Sorozatos gyártósort alkalmaz a rézhuzal-húzáshoz, a rézhuzal izzításához, a szigetelés extrudálásához és az automatikus tekercseléshez. Alkalmas jelvezetékek nagy sebességű szigetelés-extrudálására. A soros gyártósor a rézhúzás után azonnal képes fenntartani a vezető szigetelő bevonatát. Megakadályozza a rézhuzal felületi oxidációját, növeli az elektronátvitel bőrhatását, fenntartja a vezető vezetőképességét, csökkenti a jel csillapítását és növeli a jelátviteli távolságot. A rézanyag tekercseit nagy tételekben, megszakítás nélkül lehet előállítani, ami egyben biztosíthatja a huzal átviteli teljesítményének állandóságát a teljes tételben. A sorozatgyártással fel lehet készülni a következő lépésben a páros csavarodásra, javítva a termék minőségét, megtakarítva a költségeket, ezáltal növelve a termékpiaci versenyképességet. Egy kívánatos PE/PP sorozatú gyártósor a következő jellemzőkkel rendelkezik: sima csavarhenger és nem tapad az anyagokhoz, kis eltérés a rézhuzal-vezető külső átmérőjében, a rézhuzalvezető nagy oválissága, a rézhuzalvezető stabil megnyúlása, pontos hőmérséklet-szabályozás, a fő extruderfej magas koncentrikussága, sikeres huzal-átmérő és alacsony hűtési ellenállás 0 %. tekercs váltási sebessége. Cégünk személyre szabott testreszabást tud támogatni a felhasználói igények szerint. Ami a hardvert illeti, számos modellt és alapvető kiegészítő márkát tudunk biztosítani a felhasználók számára, amelyek közül választhatnak. Az elektromos vezérlőszoftverek tekintetében gazdaságos és praktikus vagy fejlett elektromos vezérlési módszereket is tudunk biztosítani. A különböző általános konfigurációk miatt ennek a gépnek az ára is nagymértékben változik. Ezért a fő tényező, amely meghatározza ennek a gépnek az árát, a felhasználó termékkonfigurációs szintű elhelyezése. Ezen túlmenően, mivel ez a termék nem szabványos, testreszabott berendezés, csak kis mennyiségű gyártással, hosszabb ideig tart a tervezés, a gyártás, a telepítés, és hosszú a hibakeresési ciklus. A felhasználóknak elegendő beszerzési ciklust kell lefoglalniuk a kívánt termékszállítás eléréséhez.

Vizsgálat +
ELŐTTIV：Nincs korábbi termék
KÖVETKEZŐ：Nincs következő termék
Product Details

ALKATRÉSZEK

● Kifizető állvány
● Folyamatos közepes húzású izzító és előmelegítő gép
● Réz porszűrő hűtő
● Fő extruder
● Befecskendező gép
● Etetőgaratos szárító
● Színes spirál adagoló
● Extruder fej
● BY-PASS anyagleeresztő szelep
● Mozgatható füstcső
● Hűtővíz tartály
● Légfúvó fúvóka
● Járgány
● Hajszárító
● Mérőszámláló
● Lézeres átmérőmérő
● Nagyfrekvenciás szikravizsgáló
● Felvétel
● Elektromos vezérlődoboz
● A következők egyéni beállítások
● Nyomtató
● Vákuumos készülék
● Csomódetektor
● Víz elektrosztatikus kondenzátor
● Excentricitás mérő
● Elektronikus hirdetőtábla
● Egyéb perifériás segédberendezések testreszabhatók és hozzáadhatók.


MŰSZAKI ADATOK

Fő műszaki paraméterek 65-30 80 45
Megfelelő vezetéktípus Alkalmas adatkábelekhez (CAT5E/CAT6/CAT6A), nagyfrekvenciás kábelekhez, autókábelekhez, számítógépes kábelekhez, elektronikai kábelekhez, tápkábelekhez és egyéb szilárd szigetelésű extrudált rézhuzalos vezetékekhez.
Vezetékválaszték az Egyesült Államok szabványához Rézrúd (Ø2,6-3,0 mm) → rézhuzal (AWG26-20) Rézrúd (Ø2,6-3,0 mm）→rézhuzal (AWG26-18)
Vezető átmérő tartomány Ø0,40-0,81 mm Ø0,40-1,02 mm
Vezetőterület tartomány 0,16-0,52 m㎡ 0,16-0,81 m㎡
Extrudált külső átmérő Ø0,9-2,0 mm Ø0,9-2,5 mm
Vezeték sebességtartománya 600-1500 m/perc 600-1500 m/perc
Fő mutatók Rézhuzal külső átmérő tűrése ±0,001mm, rézhuzal oválissága ±0,001mm, rézhuzal nyúlás 18-30%, szigetelés mag külső átmérő tűrése ±0,005mm, excentricitás <0,007mm

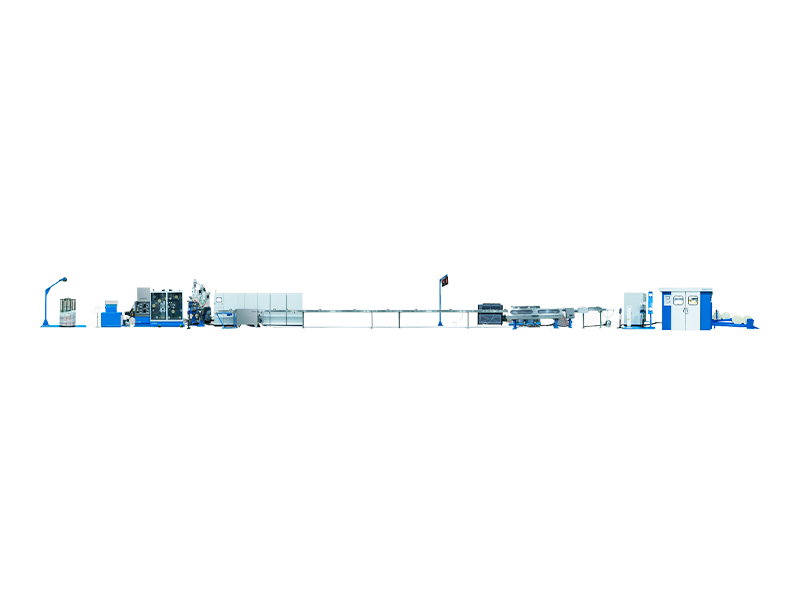

A gép szerkezete Az extruder fejének középvonalát tengelynek véve egyenes vonalban helyezkedik el a kifizetéstől a felszállásig, a standard modell közepe 1 m magas, teljes hossza 40-25 m.
Kifizetés típusa Az oxigénmentes rézrúd teljes tekercsének szabványos használata, folyamatos kifizetés, egyállomásos függőleges rézhuzal-kifizető állvány, egyéb típusok, például szórólap-kifizetés, tengely nélküli teljesítmény-kifizetés stb. is testreszabható.

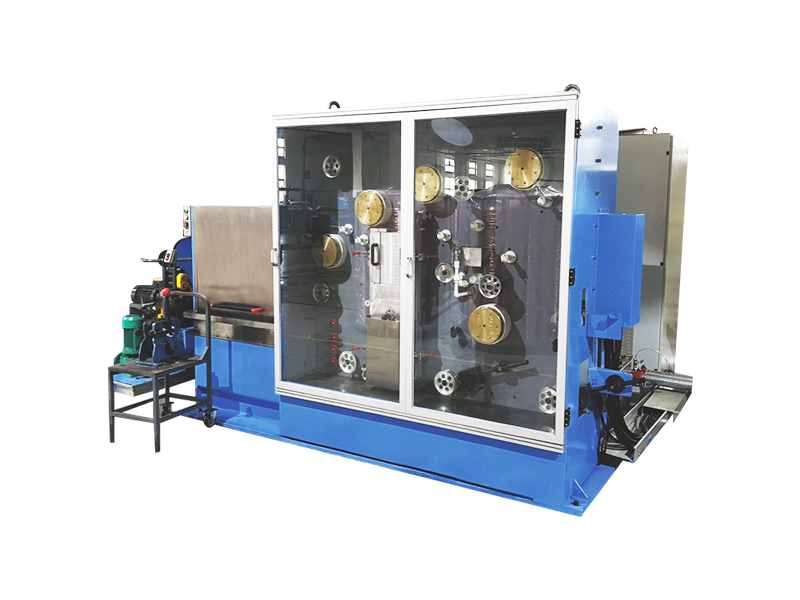

Középső huzalhúzó gép 17 forma, Z4 sorozatú 55 kW-os egyenáramú motor, huzalhúzás és sokszögcsökkentési együttható 1,25, rögzített sebességű kerék átmérője Ø200
Folyamatos lágyítógép Közvetlen érintkezésű háromszögzárlatos izzítási módszer, gázvédelem nélkül, az izzítási feszültség MAX50V, a lágyítóáram MAX800A, a teljes lágyító teljesítmény MAX40KVA
Folyamatos előmelegítő gép Z4 sorozatú 7,5 kW-os egyenáramú motor vontatása, az előmelegítő feszültség MAX50 V, az előmelegítő áram MAX400 A, az előmelegítés összteljesítménye MAX20 KV, a vezető előmelegítési hőmérséklete 80-120 ℃
Rézporszűrős hűtőgép
Rézporszűrő berendezésből, 1200 literes víztartályból, 4,5 kW-os lemezes hőcserélőből és 2,2 kW-os vízszivattyúból áll, stb., amely megszűri a rézport a húzóoldatban, és lehűti a húzóoldatot.
Extruder kimenet 130 kg/h 180 kg/h
Extruder teljesítménye 30 kW-os Kínában gyártott egyenáramú motor, az AC motor testreszabható 30 kW-os Kínában gyártott egyenáramú motor, az AC motor testreszabható
Csavar paraméterei L/D arány: 26, tömörítési arány: PE3.0. 38CrMoAlA csavaranyagból áll, vákuum-nitrid hőkezeléssel és felületi szemcsés krómozott polírozással.
Fűtés típusa A géptest öntött alumínium fűtőgyűrű, a nyak réz fűtőgyűrű, a fej bilincs / fej / matrica kvarc fűtőcső.
Hőmérséklet szabályozás Test 4 bilincs 1 nyak 1 fej 1 matrica 1
Fűtési teljesítmény 18 kW 22 kW
Hordó hűtés 4 szekciós centrifugális ventilátor 4 szekciós centrifugális ventilátor
Befecskendező gép power Vízszintes szalaginjekciós gép 3 fokozatú testhőmérséklet-szabályozással és 1 fokozatú nyakhőmérséklet-szabályozással, függőleges szalaginjekciós gép is testreszabható.
Befecskendező gép specification Ø30 függőleges típus Ø45 függőleges típus
Befecskendező gép ouput 15kg/h 25kg/h
Befecskendező gép power 7,5 kW 11 kW
Etetőgaratos szárító Kínában gyártott adagológaratos szárító, más márkák testreszabhatók.
Színes spirál adagoló Made-in-China színes spirál adagoló, más márkák és mennyiségek is elérhetők.
Méhsejt tányér A gép 316-os rozsdamentes acélból készül galvanizálás nélkül. Belső irányítású áramlási szerkezettel rendelkezik, az áramlási lyukakat letörések kötik össze holt sarkok nélkül. A méhsejtlemez és a karima kúpos tömítőanyaggal van lezárva a szivárgás megakadályozása érdekében.
Fej típus U7 típusú automatikus központosító fej, a külső futószalag egyenletes nyomásmozgása, testreszabható különböző szerkezetekkel, például egyrétegű / kétrétegű / egyetlen befecskendező csík / kettős befecskendező csík stb. (automatikus központosító mikro állítható) extruderfej is testreszabható.
Fej márka A gépfej Kínában készül, és testreszabható más márkákhoz, például EUROTEK, UNITEK, EUROCAB és MICRODIA
Fejbilincs A gépfej bilincsének két fele van, két fel-le csavarkészlettel, szinkronizáltan. Egyirányú csavarkulcs is mellékelhető, és más típusú gépfej bilincsek is testreszabhatók.
Nyomáspróba Nyomásérzékelő vagy robbanásbiztos biztonsági szelep a fej peremén.
BY-PASS anyagleeresztő szelep Egy készlet háromutas elektromos automata forgó BY-PASS, testreszabható pneumatikus vagy más típusú.
Fejszintezés A fejkarima kettős elhelyezkedésű csapszerkezetének köszönhetően a fej szintje hosszú ideig nem fog eltolódni.
Mozgatható cső Állandó hőmérsékletű típusú mozgatható égéstermék, önkeringető melegvíz tartály, 9KW-os fűtőcső 2 db, teljes SUS304 anyag, szabványos kis víztartály hossza 2500mm, testre szabható.
Hűtőtartály 20 méteres egyrétegű U-alakú tartály, V-alakú belső víztálca, SUS304 anyag, páralecsapódásgátló réteg kialakítás a tartály külső oldalán
Nagynyomású légfúvó fúvóka Fordított típusú fúvóka, POM anyagú, kétfokozatú fúvószerkezet, mozgatható víztartályban készlet, hűtővíz tartály, csappantyú. Más típusú fúvófúvóka típusok testreszabhatók.
Hajszárító A nagynyomású lapos fúvóka alkalmazásakor a huzal felületén lévő víz elfújódik, amikor a huzal áthalad a forró levegő fúvónyílásán. Ugyanakkor negatív nyomású szívást is alkalmaz, a huzal felületén lévő vizet eltávolítják, amikor a huzal áthalad a vákuumszívó nyíláson.
Járgány type Huzallerakásos típusú, nagy sebességű porlasztóhűtéses duplakerekes hajtókar, 50 méteres huzalhűtési hosszúsággal.
Járgány wheel diameter Ø350 lapos fix kerék, többhornyú szegmenskerék
Járgány power 7,5 kW made-in-China DC motor, AC motor can be customized
Mérőszámláló Vezetőkerék típusú mérőszámláló, 400 mm-es mérőkerék kerülettel, jeladó érzékeléssel, állítható mérőkorrekciós együtthatóval, más típusú mérőszámlálók testreszabhatók.
Felvétel type Ø500-as kéttárcsás, tengelycserélő automata felvevőgép, 11KW-os felvevőteljesítménnyel, pneumatikus befogással és automatikus orsócserével a mérő elérésekor, a huzaltekercs automatikus be- és kirakodásával.

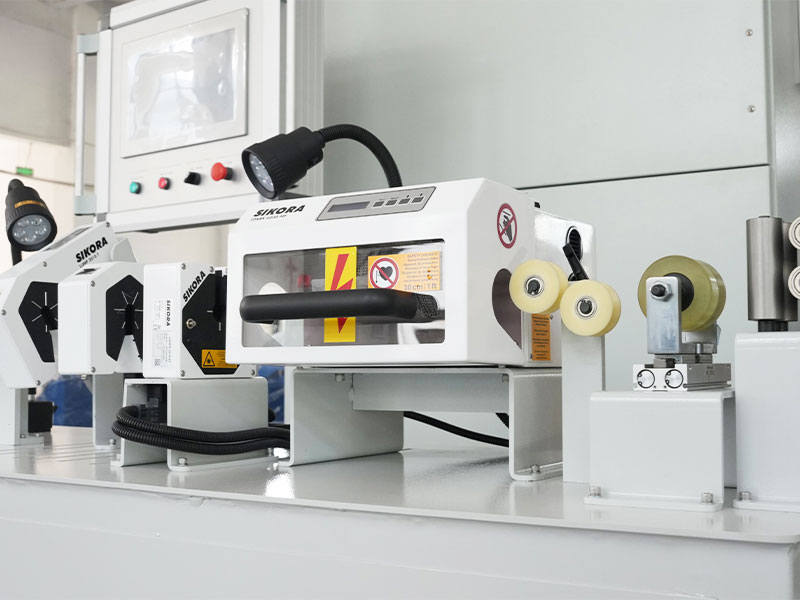

Lézeres átmérőmérő Kínában gyártott huzalátmérő, a mérési pontosság 0,001, más márkák, mint például a SIKORA / ZUMBACH / PROTON / TAKIKAWA / BETA stb., testreszabhatók.
Nagyfrekvenciás szikravizsgáló Kínában gyártott gyöngy típusú nagyfrekvenciás szikratesztelő, 0-15KV feszültség, más márkák, például CLINTON/SIKORA/PROTON testreszabható.

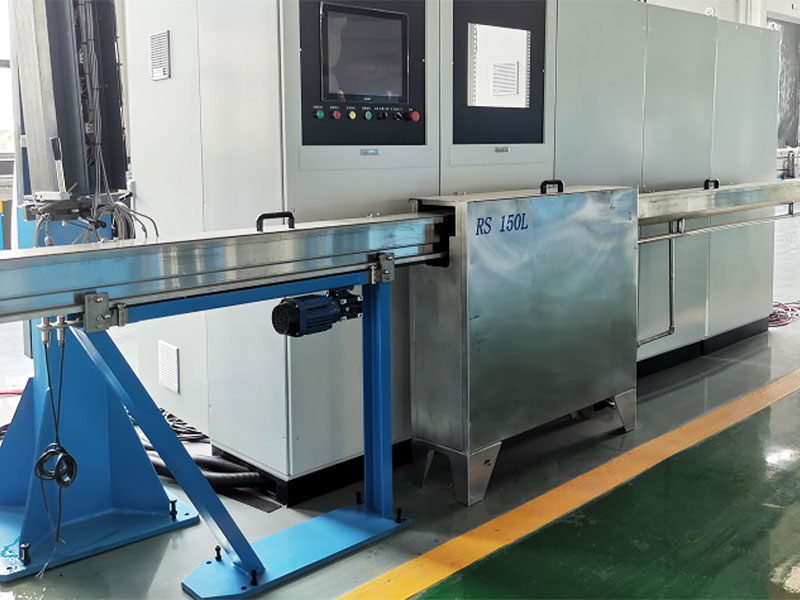

Elektromos vezérlő doboz Környezetbarát égésgátló festékbevonatú VICTOR elektromos szekrény, WEINVIEW 10” HMI, SIEMENS PLC, SCHEIDER kapcsolók, RKC hőmérséklet szabályozó A motor és a frekvenciaváltó márkái személyre szabhatók.
Intelligens képletkezelő rendszer A Profinet busz kommunikációs mód elfogadásával a PLC-ben tárolódnak a kifizetési feszültség, a felszívási feszültség, az előmelegítési hőmérséklet, a gazdahőmérséklet-szabályozás, az extrudálás külső átmérője, a felszívási emelkedés, a légnyomásérték stb. adatai, amelyek támogatják a MES adatgyűjtést és importálást, a gyártási folyamat egy kattintással történő visszakeresését, egy kattintásos indítást, digitális intelligens gyártás megvalósítását.
Teljes teljesítmény 160 kW 180 kW


OPCIONÁLIS TESTRESZABÁSI TÉTELEK

Nyomtató nagy sebességű nyomtató vagy más nyomtatási típus testreszabható.
Vákuumos elszívó Egyedi igény szerint a gép fejéhez vákuumberendezés helyezhető.
Csomódetektor Csomódetektor can be customized, such as SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Víz statikus kapacitásmérő A vízkapacitás-mérő, mint például a BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA testreszabáskor hozzáadható.
Excentricitás mérő Excentricitás mérő, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
Hűtő Hűtő vagy tartály szigetelt réteggel testreszabható.
Függő elektronikus tábla A kétoldalas LED-es elektronikus képernyők vagy más típusok támogatottak.
Perifériás segédberendezések Egyéb perifériatartozékok vagy speciális testreszabások a teljes géphez testreszabhatók.
Elektromos vezetékek 2,5 méteres légkábeltartó állvány, légcsövek, jelvezetékek és tápkábel szigeteléssel elhelyezve, vezetékbevezetés a tetejéről elektromos vezérlődoboz, testreszabható alternatív módszerek.
Biztonsági előírások szabvány A kínai CCC biztonsági szabványoknak megfelelően gyártva, és testreszabható a CE/CSA/UL biztonsági szabványoknak megfelelően.
Tápellátás szabványai Háromfázisú 380V/50Hz tápegység testreszabható feszültséggel és frekvenciával a különböző országokban és régiókban.




TERMÉK JELLEMZŐI

● Magas termelési hozam: A huzalhúzás és extrudálás sorozatos szerkezetének elfogadásával nagy sebességű szigetelés-extrudálást, magas termelési hozamot és kevesebb hulladékot érhet el.

● Szivárgásmentes kialakítás: Az egyedi tömítő- és pozicionáló szerkezetek biztosítják, hogy a karima ne szivárogjon ki az anyagból, és az extrudálófej magassági szintje hosszú távú használat esetén is stabil marad.

● Kiváló minőség: Szigetelt vezetékeink koncentrikussága 93%-97%, a külső átmérő változása ±0,005,

Pontos hőmérsékletszabályozás: ±1 ℃-on belül.

● Intelligens: Intelligens felügyeleti rendszerünk személyre szabható, lehetővé téve az egyszerű hozzáférést az SOP-képletekhez, az egy kattintással történő indítási előkészítést és az intelligens működést.

● Könnyű karbantartás: A Kínán kívüli ügyfelek testreszabhatják a Profinet buszvezérlő rendszer használatát, amely biztosítja a gyors és alacsony interferencia jelátvitelt. Mindaddig, amíg bármely országban vagy régióban létezik kommunikációs hálózat, a távoli hibaészlelési, hibaelhárítási és karbantartási szolgáltatások gyorsan megvalósíthatók.
