Hátsó csavart érpáros csavarógép négymagos ipari Ethernet adatkábelhez

Az elmúlt években az új energetikai járművek erőteljes fejlesztésével nőtt az autóban lévő elektronikai berendezések, mint például a motorvezérlés, az ABS-rendszerek, a légzsákok, az AI intelligens funkciók, a multimédiás elektronika stb. Ezzel javítható az autók biztonsága, kényelme, intelligencia, energiatakarékossága, megbízhatósága és kényelme, és csökkenthető a károsanyag-kibocsátás. Ennek megfelelően egyre nagyobb követelményeket támasztanak a buszrendszerekkel szemben a különböző vezérlőegységek közötti megbízható kommunikációs adatátvitel biztosítására. Különösen a buszrendszereken, például a Controller Area Network (CAN) vagy a FlexRay rendszereken keresztül történő vezérlések biztonsága döntő fontosságú, és meg kell felelniük az elektromágneses kompatibilitási előírásoknak. A jelátviteli hordozók magjaként az autóipari adatkábelekre egyre magasabb minőségi követelmények vonatkoznak: gyorsabb adatátviteli sebesség, késleltetési teljesítmény és hibatűrés.  Az autóipari adatkábel-gyártó vonal csavart érpárú szalagos szerkezetet alkalmaz, amely gyors adatátviteli sebességet (CAN-busz: 1 Mbit/s; FlexRay busz: 10 Mbit/s), határozott késleltetéssel és nagy megbízhatósággal képes elérni. Mivel az autóipari adatkábelek sodrott érpárjához főként a párosított, csavart magos vezetékek szimmetriájára van szükség, és amikor a kábel differenciális módú átvitelen megy keresztül, a differenciális módú jelet a közös módusú jel stabil kvantált értékévé alakítja, azaz LCL értékké és lctl értékké. Emellett az alacsony csillapítás és az alacsony visszhangkülönbség szabályozásához egy stabil és kívánatos teljesítményű párcsavaró gép is szükséges. A gyár 20 évvel ezelőtti alapítása óta a Gemwell a sodrógépek kutatás-fejlesztésére és innovációjára összpontosít. A kétmagos ipari Ethernet adatkábelekhez való Gemwell Back Twist Pair csavarozógép mára a jó hírű választássá vált az új energia-adatvezetékek területén. Az alábbi egy hagyományos konfiguráció 2 kifizető orsót, a felhasználók növelhetik a csomagolófejek számát a különböző kábelgyártási előírásoknak megfelelően. A huzalátmérők sokféleségétől függően a felvevő, kifizető és feszítőgépek specifikációi és típusai is testreszabhatók és módosíthatók.

Vizsgálat +
ELŐTTIV：Hátsó csavart érpárú csavarógép négymagos, forgó egyosztású autóipari adatkábelhez
KÖVETKEZŐ：Hátsó csavart érpáros csavarógép kétmagos ipari Ethernet adatkábelhez
Product Details

ALKATRÉSZEK

● Ø500 Integrált keret típusú duplatárcsás visszacsavarható kifizetőgép 2 db
● Visszacsavarható kifizető állvány 2 egység
● Ø630 Kettős emelkedés állandó feszültségű páros twister 1 egység
● Vezérlőrendszer 1 db
● A perifériás segédberendezések testreszabhatók.


MŰSZAKI ADATOK

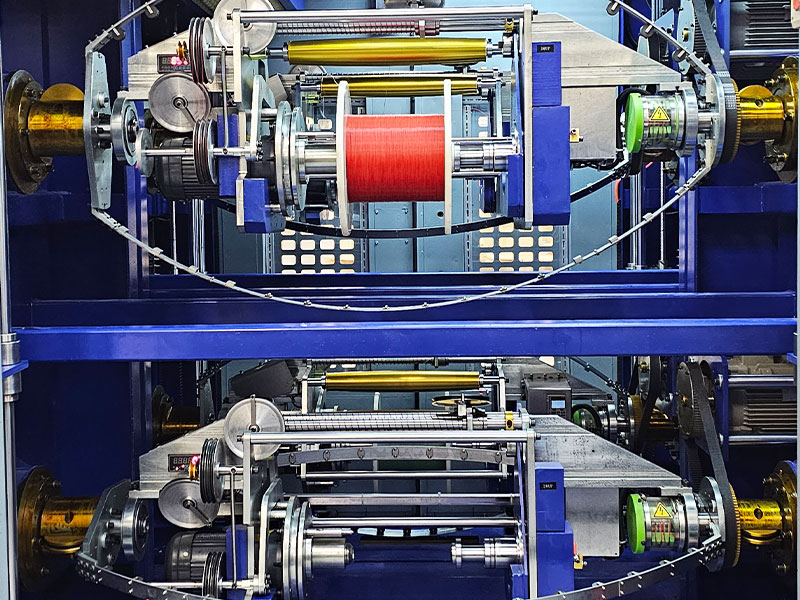

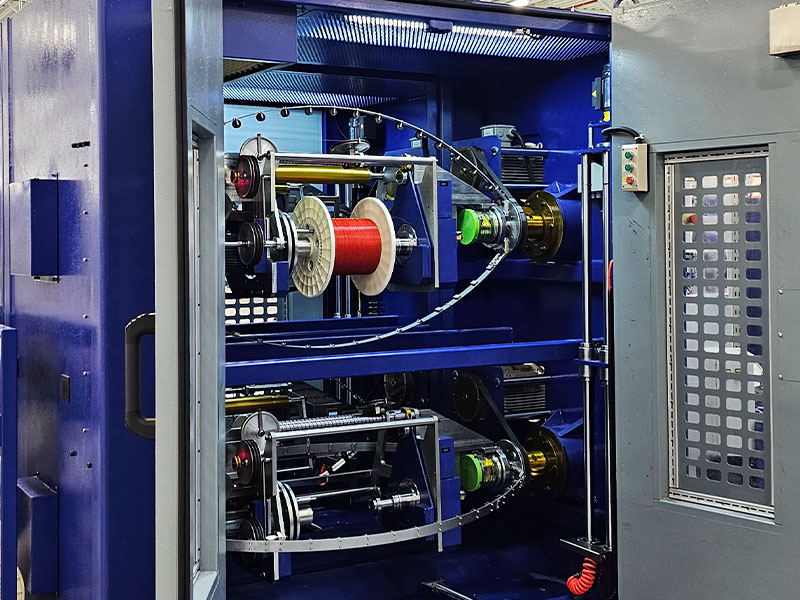

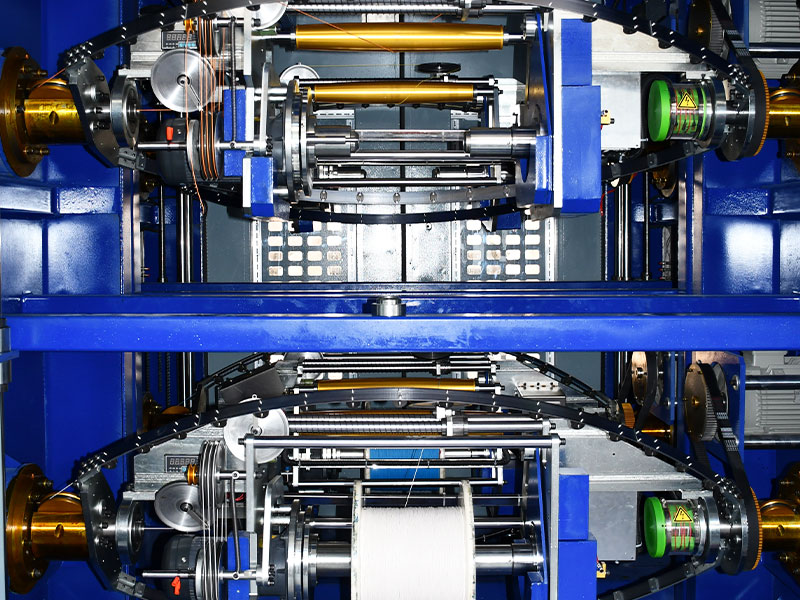

Kifizetési szerkezet Vízszintes előre-hátra dupla orsós csónakbölcső tengely nélküli kifizetődő, megfeneklett orr, dupla dőlésszögű hátracsavarás.
Felvételi szerkezet Vízszintes portálbölcső tengely nélküli felfogó, sodort íj kettős menetpáros csavarás.

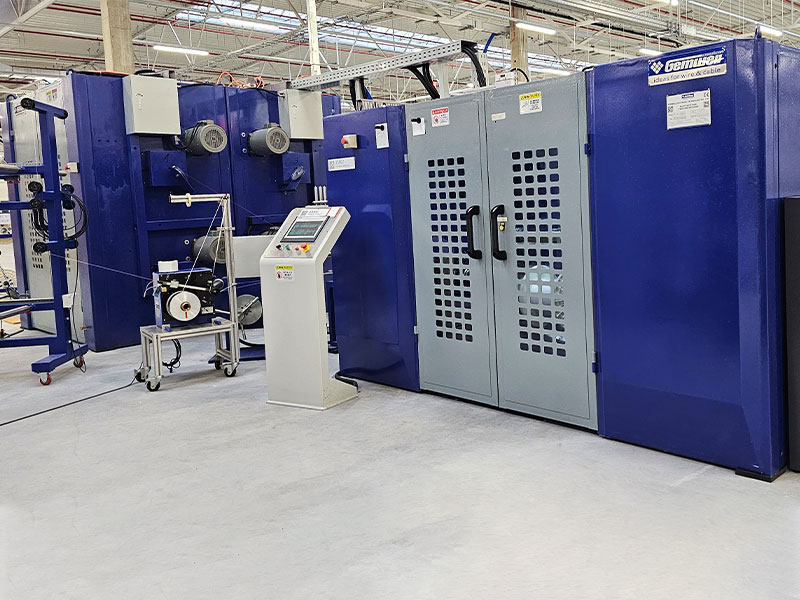

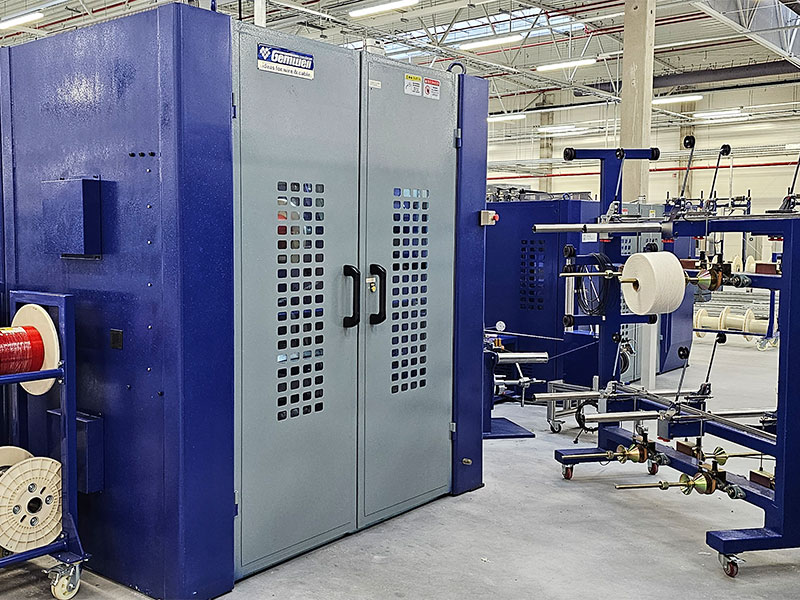

A gép általános felépítése A visszacsavart kiegyenlítés és a sodrásos felvezetés a középvonal mentén helyezkedik el, osztott típusú szerkezettel. A nyeremények egymás mellett vannak elhelyezve, az első és hátsó ajtókkal felszerelt; Az orsók elhelyezése és összegyűjtése a gép elején működtethető.
Megfelelő vezetéktípus Főleg CAT5, CAT5E, CAT6A, CAT7, CAT8 és egyéb vezetékekhez használják, de egyéb, elektromos tesztelést igénylő jelátviteli vezetékekhez is.
Maghuzal specifikációja Tartomány: Ø0,6-2,0 mm, ezen a tartományon kívül testreszabható
A sodrott huzal külső átmérője tartomány: Ø1,2-4,5 mm, ezen a tartományon túl testreszabható.
Stranding die A szabványos forma átmérője 25
Hátsó csavarás módszer A csavarás vagy előcsavarás elérése, a csavarás azt jelenti, hogy a kifizetőgép és a csavarópár ívei ellentétes irányba forognak; az előcsavarás a kifizetőgép azonos forgásirányára és a párcsavarásra utal, és az érintőképernyőn választható ki.
Csavarás/előcsavarás arány 0-120%, folyamatosan és fokozatmentesen állítható, érintőképernyőn állítható, PLC automata vezérlés, csavarás/visszacsavarási sebesség automatikus követése.
Stranding irány S/Z
Kifizető forgási sebesség MAX2000 RPM/4000 TPM (terhelés nélkül).
A tényleges indítási sebességet a különböző huzalminőségek követelményei szerint állítják be.
Felvételi forgási sebesség 500 MAX2000RPM/4000TPM modell (terhelés nélkül).
630 MAX1750RPM/3500TPM modell (terhelés nélkül).
A tényleges indítási sebességet a különböző huzalminőségek követelményei szerint állítják be.
Vezeték sebességtartománya A vonalsebesség kiszámításának képlete: Íjcsavar sebessége x 2 x emelkedés / 1000 = m/min. A maximális sebesség 100 m/perc.
Huzal csavart menetemelkedés Optimális tartomány: 5,0-50,0 mm, egy tizedesjegy pontossággal, fokozatmentesen állítható szinttel, az érintőképernyőn választható.
Hangmagasság pontossága Hangemelkedési pontosság ±0,3 mm rögzített sebességű gyártás során, ±0,5 mm indításkor/leállításkor.
Stranding masni anyaga A standard anyag 65 milliós acélszalag kerámia fűzőlyukakkal, amely testre szabható szénszálas könnyű íjra.
Kifizető íj teljesítmény A szabványos konfiguráció 2-5,5 kW Az invertermotor szervomotorhoz is testreszabható.
Felvevő íjerő A 630-as felszállás alapkonfigurációja 7,5 kW-os inverteres motor, szervomotorhoz is testreszabható.
Stranding íj fékezés Elektromágneses fékek
Capstan típusú A kétkerekes támasztóelem a portál bölcső felfogójába van beépítve
A kerék átmérője Ø185, 5 hornyos gumibevonatú alumínium feszítőgörgő 5 hornyos osztott alumínium hajtott görgő.
Capstan teljesítmény A szabványos konfiguráció 1,5 kW-os inverteres motor, szervomotorhoz is testreszabható.
Kifizetési specifikáció Modell Ø500, kompatibilis Ø400, ABS szerszám kerekekkel
Felvételi specifikáció Ø630 modell, kompatibilis Ø500, ABS szerszám kerekekkel
Az orsó belső furata Standard Ø56mm, más méretek is testreszabhatók.
Orsó Orsó emelés Elektromos emelő, gördeszka be- és kirakó orsó.
Orsófeszítési módszer Erőteljes rugalmas hengerszerelvény szorító orsó, meghúzási erő>200KG, önzáró védelemmel, pneumatikus kioldó orsó
Orsó Rakodósúly MAX 300 kg
Kifizető orsó teljesítmény A szabványos konfiguráció 2-0,75 kW-os reduktormotor, szervomotorhoz is testreszabható.
Felvevő orsó teljesítménye A szabványos konfiguráció 0,75 kW-os reduktormotor, szervomotorhoz is testreszabható.
Felvevő huzal helyzetének elrendezése A standard 30 polírozott rúd keresztirányú tengelyegység, testreszabható a szervo mozgásvezérlő sorokhoz.
A vezeték helyzetének elrendezése teljesítmény A 0,2 kW-os szervo mozgásvezérlő testreszabható.
Kifizetési anyag kimerülésérzékelés Riasztás és automatikus leállítás, ha a magvezeték kifutni készül/riasztás és automatikus leállítás, ha a vezeték elszakad.
Feszültség típusa A szabvány az, hogy a feszültséget kiegyenlítő súlyok mozgatásával vagy hozzáadásával állítsa be, a PID szabályozza a kifizetés vagy a felvétel sebességét, vagy testre szabja a feszültség beállításához szervomotorral.
Kifizető feszültség tartomány 3N-30N/0,3kg-3kg/300g-3000g
Felvételi feszültség tartomány 5N-50N/0,5kg-5kg/500g-5000g
Feszülési pontosság ±25g
Feszültség kijelző Kommunikációs típusú digitális kijelző nyomásérzékelő, feszültségtúllépés riasztás és automatikus leállítás.
Képletkezelés Az egyedi készítménykezelő rendszer lehetővé teszi az olyan adatok PLC-be történő betáplálását, mint a feszültség, hőmérséklet, külső átmérő, menetemelkedés, S/Z, huzaltekercselési távolság, légköri nyomás, ami támogatja az adatgyűjtést és a digitális gyártáshoz történő importálást.
Biztonsági védelem A hőmérséklet/rezgés/zaj/nyomás automatikus érzékelése és előrejelzése testreszabható a CE/CSA/UL szabványnak megfelelően.
Szikraérzékelés Testreszabható szikramérő hozzáadásához
Vontatási árnyékolás Aktív hosszanti szalagozás hozzáadható a kifizetés és az átvétel közé.
Előcsavarás formázás A nagy sebességű előcsavarok testreszabhatók a kifizetés és az átvétel között.
Talajtöltés A töltőteljesítmény-kifizetések testreszabhatók a kifizetés és az átvétel között.
Teljesítmény szabványok A szabvány 3 fázisú 380V/50Hz, és a tápegység testreszabható a különböző országokhoz és régiókhoz.
Intelligens szoftver Testreszabható a "legjobb gyártási sebességű automatikus illesztési funkció" szoftver hozzáadásával a termelési hatékonyság és a termékminőség egyidejű elérése érdekében.
Maghuzal olaj feletti eszköz A maghuzal olajozó berendezés testre szabható és hozzáadható. A szigetelő maghuzal illékony kenőolajjal van bevonva, hogy csökkentse a súrlódást a huzalpár csavarása során.




TERMÉK JELLEMZŐI

● Gyors sebesség: Az orsódoboz feszültségmentesített és lágyított, tartós és nem deformálódik. A forgó sodrási szög ív statikusan kiegyensúlyozott és dinamikusan kiegyensúlyozott tesztelés és korrekció céljából. Kis vibrációval és alacsony zajszinttel rendelkezik. Az orsó nem termel hőt a hosszú távú, folyamatosan nagy sebességű működés során, és az orsó forgási sebessége gyors.

● Stabil feszültség: A szervomotor testreszabható feszítőelemként. A teljes felszívási feszültség beállítása után intelligens módon kiszámítja a két maghuzal feszültségét. Lehetővé teszi továbbá a kiegyenlítés és a felvételi sebesség precíz szabályozását a szervo mozgásvezérlővel, így stabil feszültséget ér el.

● Pontos hangmagasság: A világon kizárólag "külső erő és belső hajtómű precíziós átviteli mechanizmusa" összetett mechanikus átvitelt használ, hogy a motor teljesítményét a csavart orron kívül a benne lévő hajtókerékhez továbbítsa. Ha a fő hajtótengelyt állítja be mozgási viszonyítási alapnak, alkalmazzon szervo mozgásvezérlőket mind a csavaró íjhoz, mind a fő hajtótengelyhez, hogy precíz láncmozgás-szabályozást hajtson végre, és bármilyen sebességnél precíz emelkedést érjen el.

● Munkaerő-megtakarítás: Rugalmas menetvágóval felszerelt, zökkenőmentesen áthalad a szögív forgó csomópontján, és a befűzés 1 perc alatt elvégezhető. A huzal fordított irányban húzható ki a vezérlőpanel segítségével, ezzel megtakarítva a munkát.

● Intelligens: Receptkezelés, SOP receptek egy kattintással történő lekérése, egy kattintással történő indítás előkészítése, egy kattintással történő indítás; a csavarodási emelkedés dinamikus visszacsatolása, a hátracsavarási arány, a hibaészlelés/lekapcsolás észlelése/leállítás, amikor a mérő eléri, intelligens vezérlőpanel

● Alacsony meghibásodási arány: A sodrási szögív elektromos vezérlőelemei mind a bölcsőre vannak felszerelve, és minden jel zárt hurkú, elektromosan vezérelt a sodrott íj belsejében. A szénkefe gyűjtőgyűrűje csak háromfázisú tápellátást biztosít a sodrási szögív belsejének jelek továbbítása nélkül, hogy elkerülje a rossz érintkezést, az interferenciát és az alacsony meghibásodási arányt.

● Könnyű karbantartás: A Kínán kívüli ügyfelek testreszabhatják a Profinet buszvezérlést, amely biztosítja a gyors jelátvitelt és az alacsony interferenciát. A hibaelhárítás és karbantartás a gép elhelyezkedésétől függetlenül elérhető a világ bármely országában vagy régiójában, amennyiben van kommunikációs hálózat, akkor gyorsan elérhető a távoli hibaészlelés, hibaelhárítás és karbantartás.
