Hátsó csavart érpáros csavarógép kétmagos ipari Ethernet adatkábelhez Manufacturers

Vissza a listára
Visszacsavart érpáros csavarógép autóipari adatkábelhez

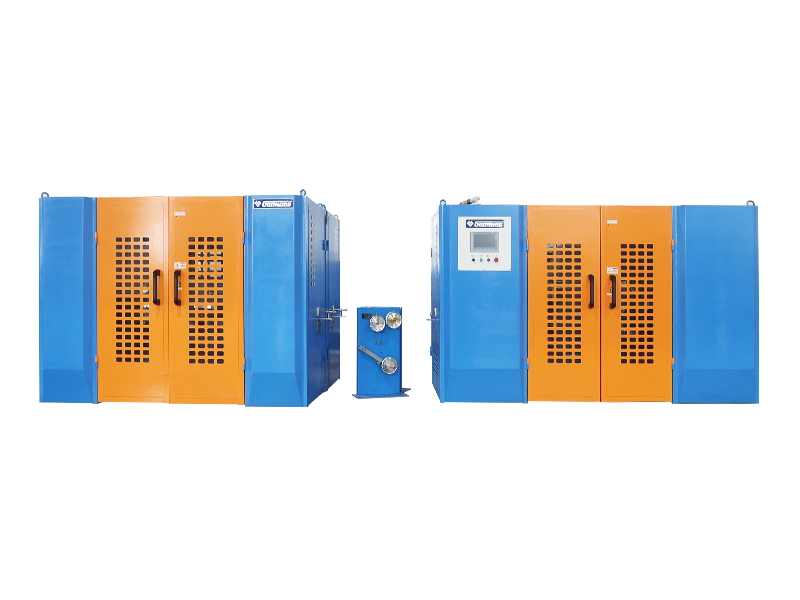

Hátsó csavart érpáros csavarógép kétmagos ipari Ethernet adatkábelhez

Az elmúlt években az új energetikai járművek erőteljes fejlesztésével nőtt az autó belsejében lévő elektronikus berendezések, például a motorvezérlés, az ABS-rendszerek, a légzsákok, az AI intelligens funkciók, a multimédiás elektronika stb. Ily módon javítható az autók biztonsága, kényelme, intelligencia, energiatakarékossága, megbízhatósága és kényelme, és csökkenthető a károsanyag-kibocsátás. Ennek megfelelően egyre nagyobb követelményeket támasztanak a buszrendszerekkel szemben a legkülönbözőbb vezérlőegységek közötti megbízható kommunikációs adatátvitel biztosítására. Különösen a buszrendszereken, például a Controller Area Network (CAN) vagy a FlexRay rendszereken keresztül történő vezérlések biztonsága döntő fontosságú, és meg kell felelnie a legmagasabb elektromágneses kompatibilitási előírásoknak. A jelátviteli hordozó magjaként az autóipari adatkábelekre egyre magasabb minőségi követelmények vonatkoznak: gyorsabb adatátviteli sebesség, késleltetési teljesítmény és hibatűrés.  Az autóipari adatkábelek gyártósora csavart érpárú szalagos szerkezetet alkalmaz, amely gyors adatátviteli sebességet (CAN busz: 1 Mbit/s; FlexRay busz: 10 Mbit/s), határozott késleltetéssel és nagy megbízhatósággal képes elérni. Mivel az autóipari adatkábelek sodrott érpárja főként a párosított, csavart magvezetékek szimmetriáját követeli meg, és amikor a kábel differenciális módú átvitelen megy keresztül, a differenciális módú jelet a közös módusú jel stabil kvantált értékévé alakítja, azaz LCL értékké és lotl értékké. Emellett az alacsony csillapítás és az alacsony visszhangkülönbség szabályozásához egy stabil és ügyesen kialakított páros csavarógép is szükséges. A gyár 20 évvel ezelőtti alapítása óta a Gemwell a csavarógépek kutatás-fejlesztésére és innovációjára összpontosít. A Gemwell visszacsavart érpáros csavarógép kétmagos ipari Ethernet adatkábelhez immár a vezető választássá vált az új energia adatvezetékek területén. Az alábbi egy hagyományos konfiguráció 2 kifizető orsót, a felhasználók növelhetik a csomagolófejek számát a különböző kábelgyártási előírásoknak megfelelően. A huzalátmérők sokféleségétől függően a felvevő, kifizető és feszítőgépek specifikációi és típusai is testreszabhatók és módosíthatók.

Vizsgálat +
ELŐTTIV：Hátsó csavart érpáros csavarógép négymagos ipari Ethernet adatkábelhez
KÖVETKEZŐ：Nincs következő termék
Product Details

ALKATRÉSZEK

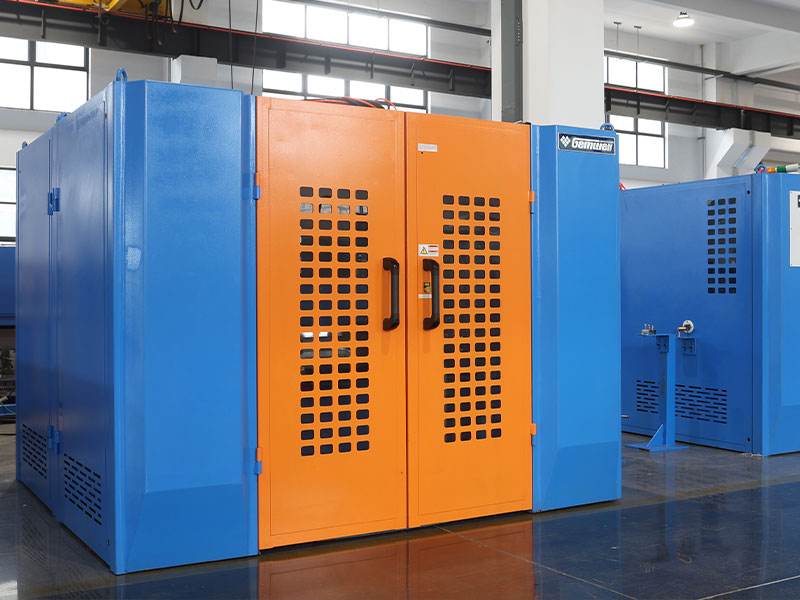

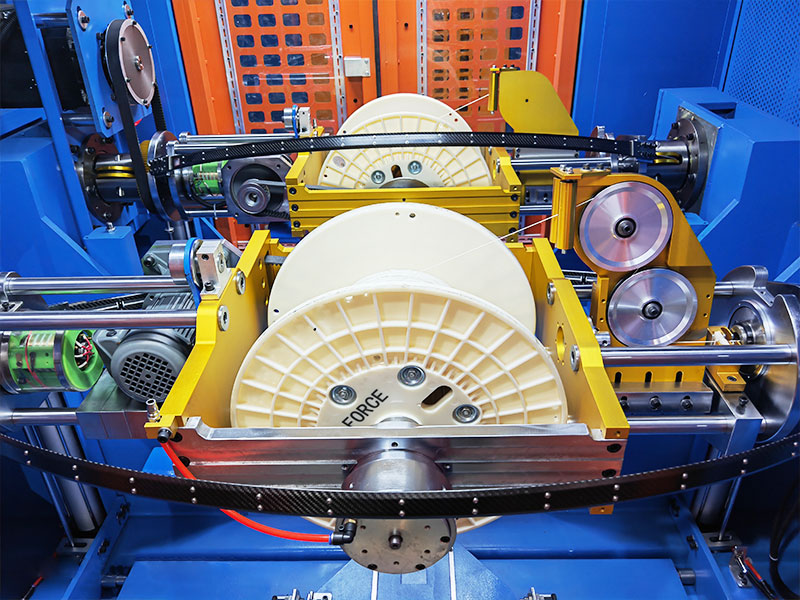

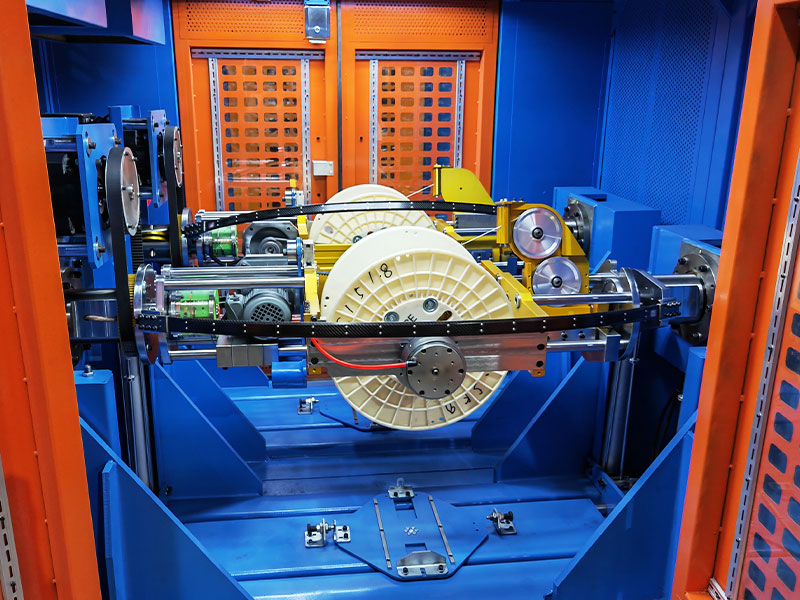

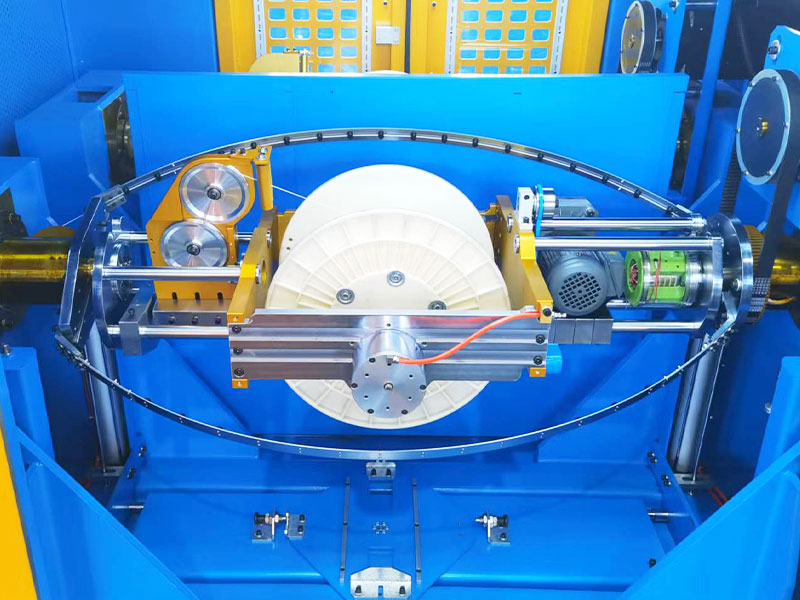

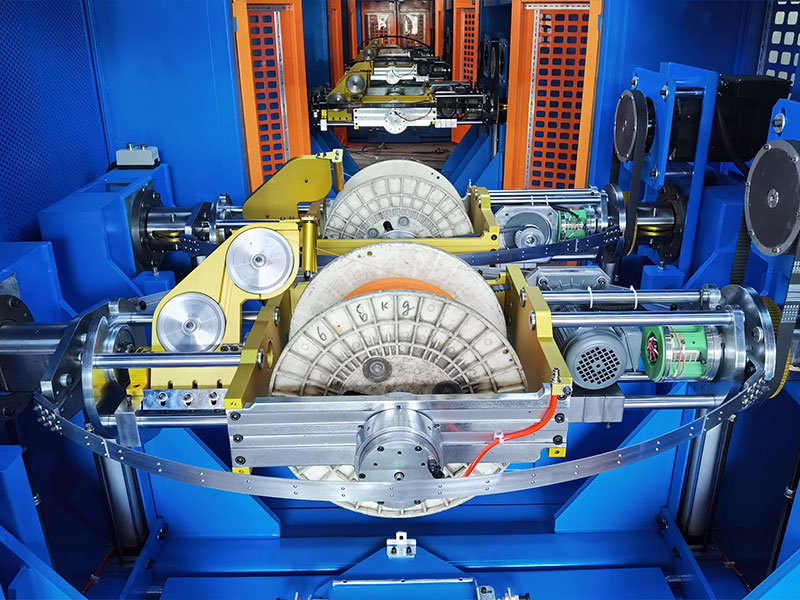

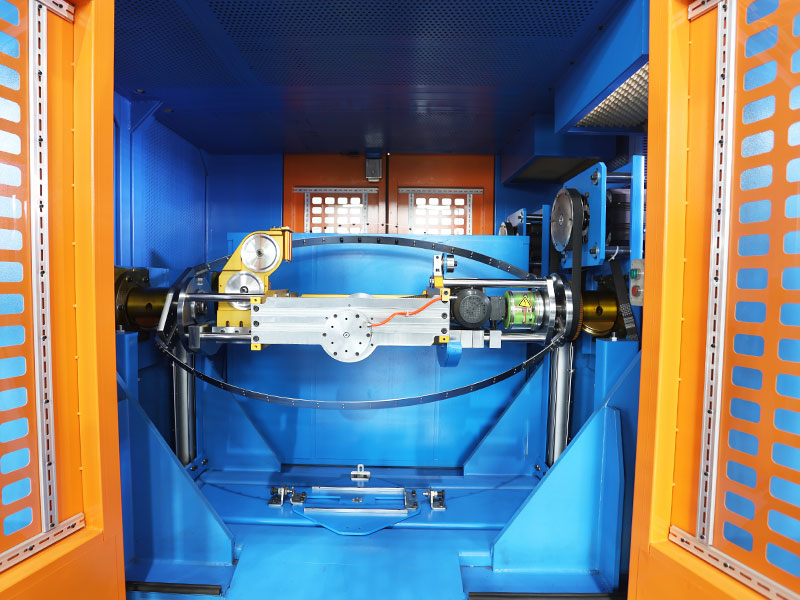

● Ø500 Vízszintes előre-hátra dupla orsós csónak bölcső, tengely nélküli pay-off 2 egység

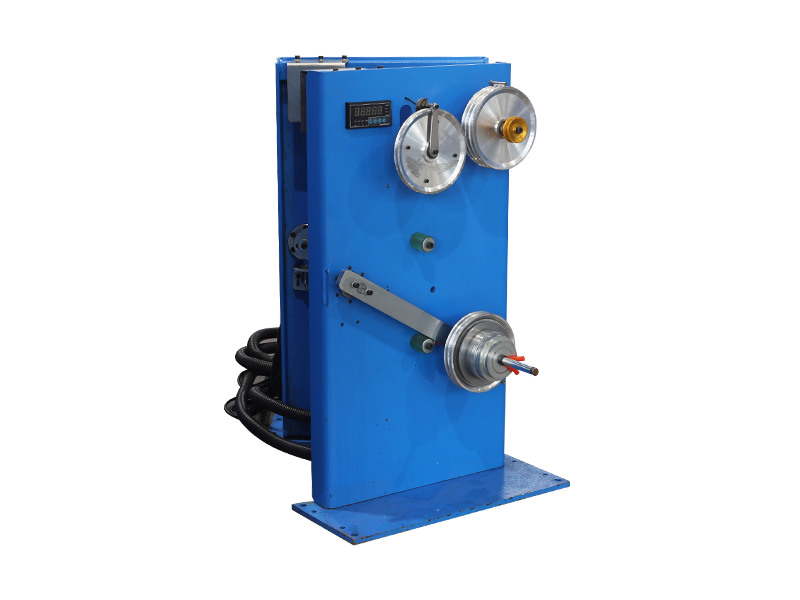

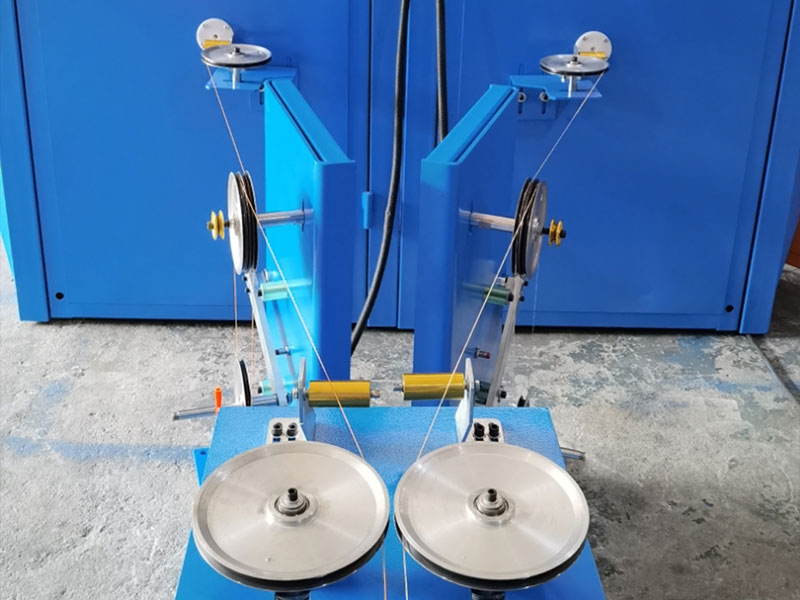

● Visszacsavarható kifizető állvány 2 egység

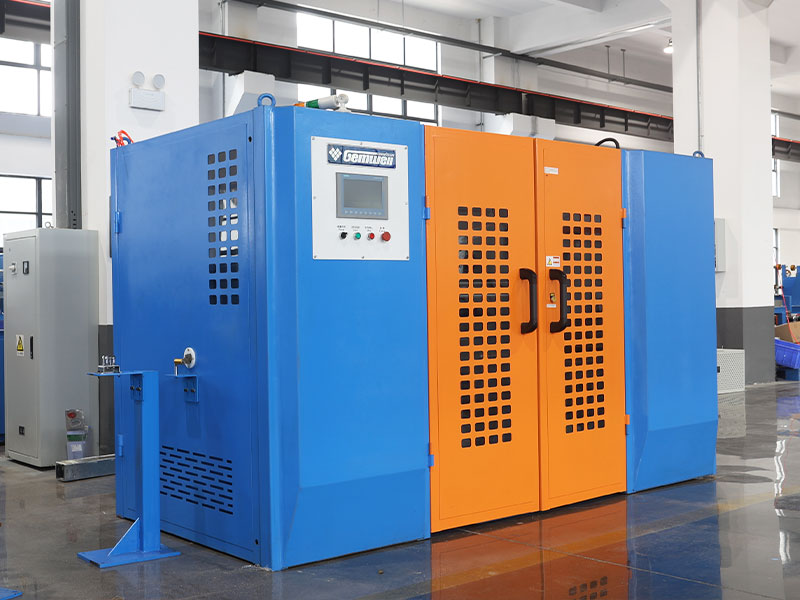

● Ø500/Ø630 Kettős emelkedés állandó feszültségű páros twister 1 egység
● Vezérlőrendszer 1 db
● A perifériás segédberendezések testreszabhatók.

MŰSZAKI ADATOK

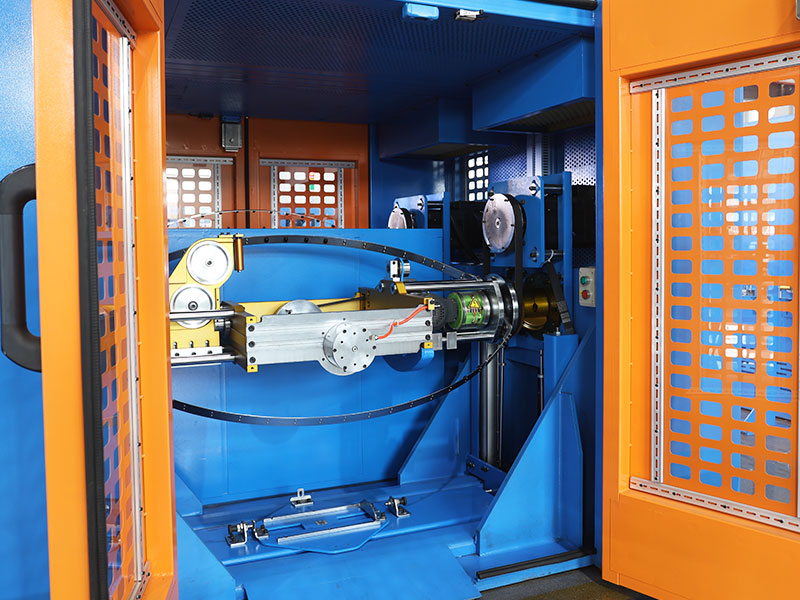

Kifizetési szerkezet Vízszintes előre-hátra dupla orsós csónakbölcső tengely nélküli kifizetődő, megfeneklett orr, dupla dőlésszögű hátracsavarás.

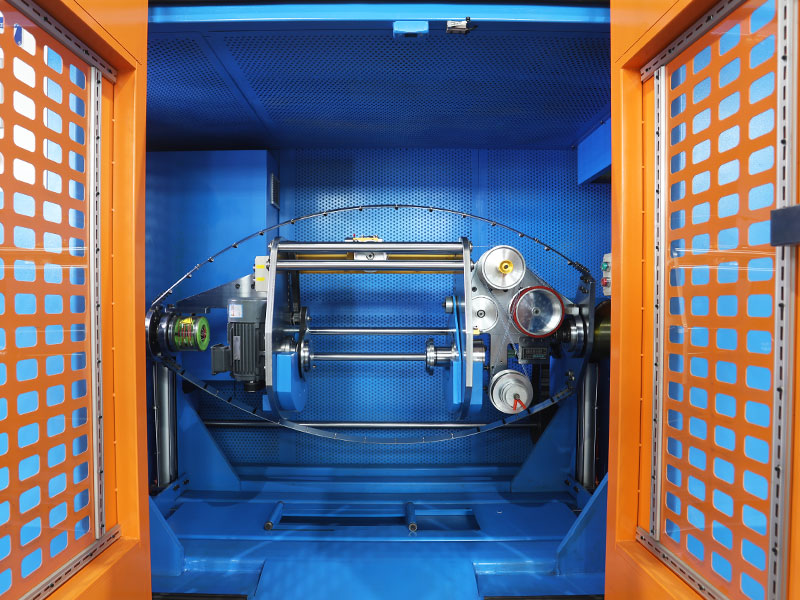

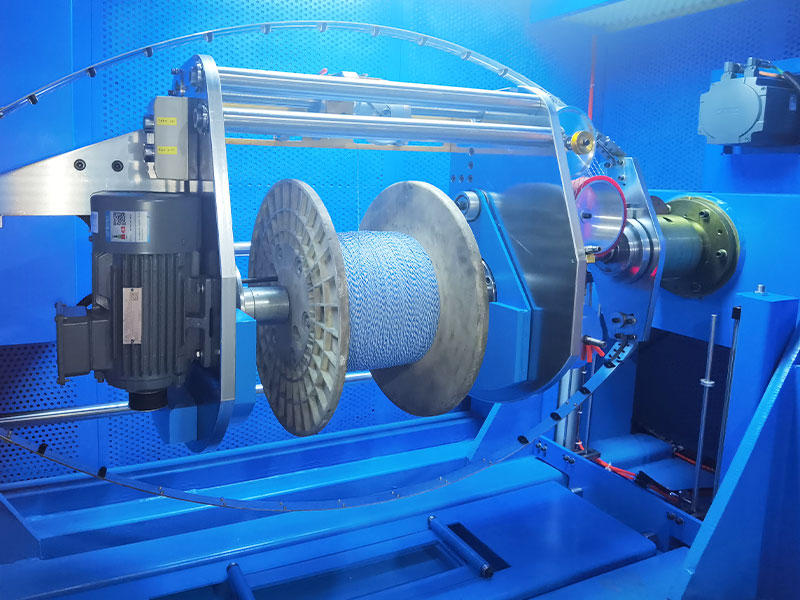

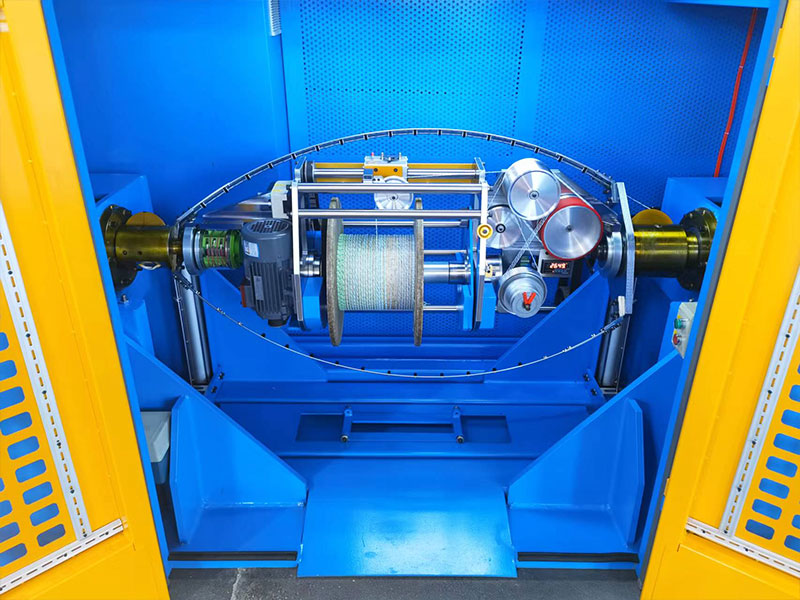

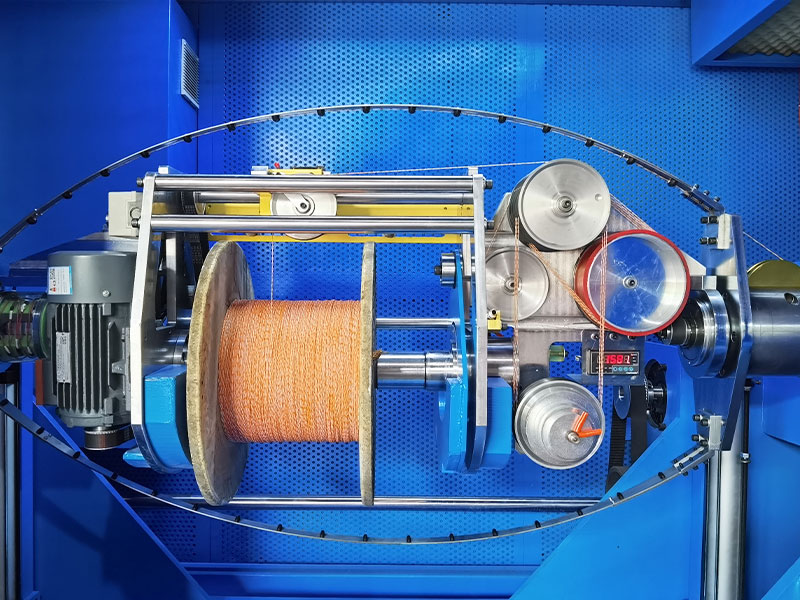

Felvételi szerkezet Vízszintes portálbölcső tengely nélküli felfogó, sodort íj kettős menetpáros csavarás.

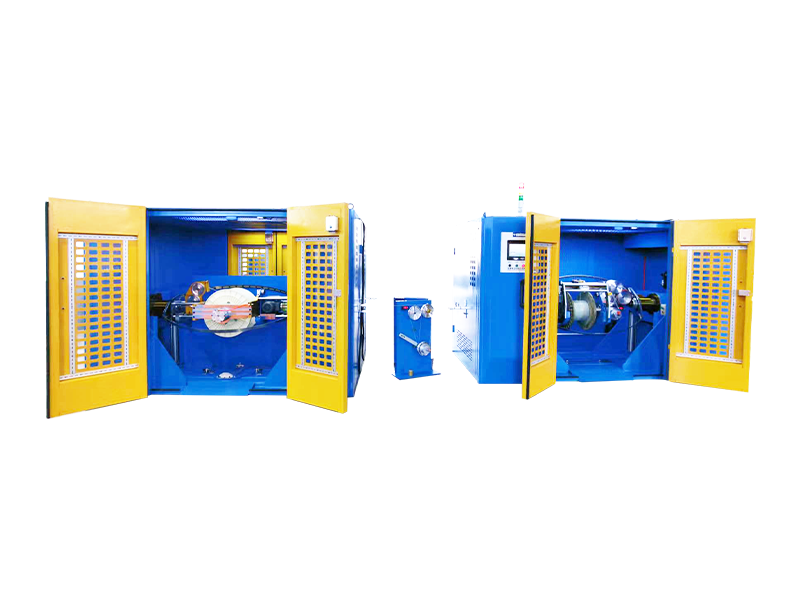

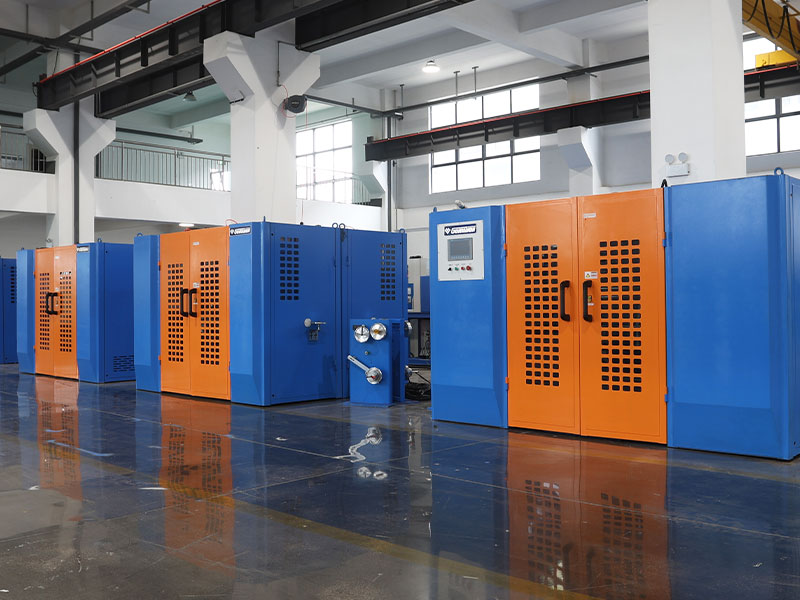

A gép általános felépítése A visszacsavart kiegyenlítés és a sodrásos felvezetés a középvonal mentén helyezkedik el, osztott típusú szerkezettel. A nyeremények egymás mellett vannak elhelyezve, az első és hátsó ajtókkal felszerelt; Az orsók elhelyezése és összegyűjtése a gép elején működtethető.
Megfelelő vezetéktípus Főleg CAT5, CAT5E, CAT6A, CAT7, CAT8 és egyéb vezetékekhez használják, de más jelátviteli vezetékekhez is, amelyek elektromos tesztelést igényelnek.
Maghuzal specifikációja Tartomány: Ø0,6-2,0 mm, ezen a tartományon túl testreszabható
A sodrott huzal külső átmérője tartomány: Ø1,2-4,0 mm, ezen a tartományon túl testreszabható.
Stranding die A szabványos forma átmérője 25
Hátsó csavarás módszer A csavarás vagy előcsavarás elérése, a csavarás azt jelenti, hogy a kifizetőgép és a csavarópár ívei ellentétes irányba forognak; az előcsavarás a kifizetőgép azonos forgásirányára és a párcsavarásra utal, és az érintőképernyőn választható ki.
Csavarás/előcsavarás arány 0-120%, folyamatosan és fokozatmentesen állítható, érintőképernyőn állítható, PLC automata vezérlés, csavarás/visszacsavarási sebesség automatikus követése.
Stranding irány S/Z
Kifizető forgási sebesség MAX2000 RPM/4000 TPM (terhelés nélkül).
A tényleges indítási sebességet a különböző huzalminőségek követelményei szerint állítják be.
Felvételi forgási sebesség 500 MAX2000RPM/4000TPM modell (terhelés nélkül).
630 MAX1750RPM/3500TPM modell (terhelés nélkül).
A tényleges indítási sebességet a különböző huzalminőségek követelményei szerint állítják be.
Vezeték-sebesség tartomány A vonalsebesség kiszámításának képlete: íjcsavar sebessége x 2 x emelkedés / 1000 = m/perc. A maximális sebesség 100 m/perc.
Huzal csavart menetemelkedés Optimális tartomány: 5,0-50,0 mm, egy tizedesjegy pontossággal, fokozatmentesen állítható szinttel, az érintőképernyőn választható.
Hangmagasság pontossága Hangemelkedési pontosság ±0,3 mm rögzített sebességű gyártás során, ±0,5 mm indításkor/leállításkor.
Stranding masni anyaga A standard anyag egy 65 milliós acélszalag kerámia fűzőlyukakkal, amely testre szabható szénszálas könnyű íjra.
Kifizető íj teljesítmény A szabványos konfiguráció 2-5,5 kW inverteres motor, amely szervomotorhoz is testreszabható.
Felvevő íjerő A standard konfiguráció 500 felvezetéshez egy 3,7 kW-os invertermotor / 630 felvezetéshez egy 7,5 kW-os invertermotor, amely szervomotorhoz is testreszabható.
Stranding íj fékezés Elektromágneses fékek

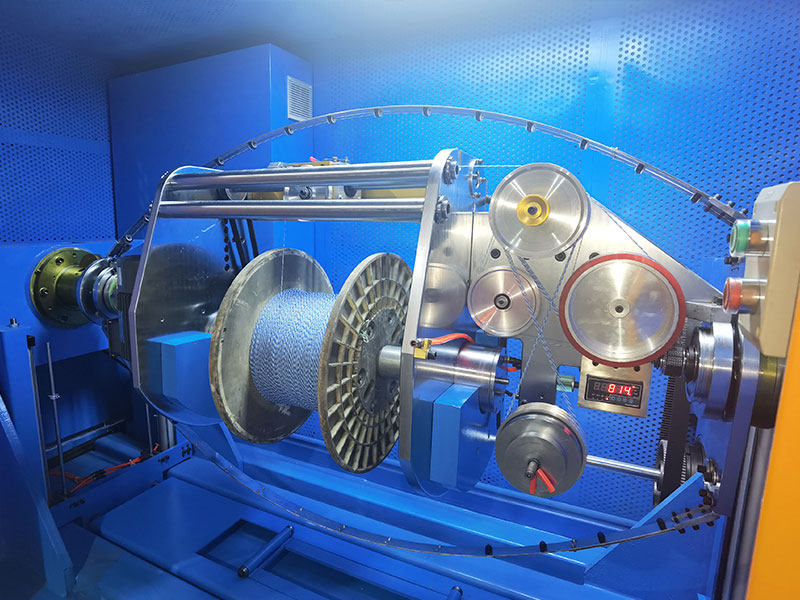

Capstan típusú A portál bölcsőjébe beépítve a kétkerekű hajtókar felemelhető
A kerék átmérője Ø185, 5 hornyos gumibevonatú alumínium feszítőgörgő 5 hornyos osztott alumínium hajtott görgő.
Capstan teljesítmény A standard konfiguráció egy 1,5 kW-os inverteres motor, szervomotorhoz is testreszabható.
Kifizetési specifikáció Modell Ø500, kompatibilis Ø400, ABS szerszám kerekekkel.
Felvételi specifikáció Az Ø500-as modell kompatibilis az Ø500-assal.
Az Ø630-as modell kompatibilis az Ø500-assal.
ABS szerszám kerekek
Az orsó belső furata Standard Ø56mm, más méretek is testreszabhatók.
Orsó Orsó emelés Elektromos emelő, gördeszka be- és kirakó orsó.
Orsófeszítési módszer Erőteljes rugalmas hengerszerelvény szorító orsó, meghúzási erő>200KG, önzáró védelemmel, pneumatikus kioldó orsó
Orsó Rakodósúly MAX 300 kg
Kifizető orsó teljesítmény A standard konfiguráció egy 2-0,75 kW-os hajtóműves redukciós motor, szervomotorhoz is testreszabható.
Felvevő orsó teljesítménye A standard konfiguráció egy 0,75 kW-os hajtóműves redukciós motor, amely szervomotorhoz is testreszabható.
Felvevő huzal helyzetének elrendezése Alapkivitelben 30 polírozott rúd keresztirányú tengely egység, testre szabható szervo mozgásvezérlő sorokhoz.
A vezeték helyzetének elrendezése teljesítmény A 0,2 kW-os szervo mozgásvezérlő testreszabható.
Kifizető anyag kimerülésének észlelése Riasztás és automatikus leállítás, ha a magvezeték kifutni készül/riasztás és automatikus leállítás, ha a vezeték elszakad.
Feszültség típusú A szabvány az, hogy a feszültséget mozgatással vagy kiegyenlítő súlyok hozzáadásával állítsa be, a PID szabályozza a kifizetési vagy felvételi sebességet, vagy testreszabja a feszültség beállításához szervomotorral.
Kifizető feszültség tartomány 3N-30N/0,3kg-3kg/300g-3000g
Felvételi feszültség tartomány 5N-50N/0,5kg-5kg/500g-5000g
Feszülési pontosság ±25g
Feszültség kijelző Kommunikációs típusú digitális kijelző nyomásérzékelő, feszültségtúllépés riasztás és automatikus leállítás.
Képletkezelés Az egyedi készítménykezelő rendszer lehetővé teszi az olyan adatok PLC-be történő betáplálását, mint a feszültség, hőmérséklet, külső átmérő, menetemelkedés, S/Z, huzaltekercselési távolság, légköri nyomás, ami támogatja az adatgyűjtést és a digitális gyártáshoz történő importálást.
Biztonsági védelem A hőmérséklet/rezgés/zaj/nyomás automatikus érzékelése és előrejelzése testreszabható a CE/CSA/UL szabványnak megfelelően.
Szikraérzékelés Testreszabható szikramérő hozzáadásához
Vontatási árnyékolás Aktív hosszanti szalagozás hozzáadható a kifizetés és az átvétel közé.
Előcsavarás formázás A nagy sebességű előcsavarok testreszabhatók a kifizetés és az átvétel között.
Talajtöltés A töltőteljesítmény-kifizetések testreszabhatók a kifizetés és az átvétel között.
Teljesítmény szabványok A szabvány 3 fázisú 380 V/50 Hz, és a tápegység testreszabható a különböző országokhoz és régiókhoz.
Intelligens szoftver Testreszabható a "legjobb gyártási sebességű automatikus illesztési funkció" szoftver hozzáadásával a termelési hatékonyság és a termékminőség egyidejű elérése érdekében.
Maghuzal olaj feletti eszköz A maghuzal olajozó berendezés testre szabható és hozzáadható. A szigetelő maghuzal illékony kenőolajjal van bevonva, hogy csökkentse a súrlódást a huzalpár csavarása során.




TERMÉK JELLEMZŐI

● Gyors sebesség: Az orsódoboz feszültségmentesített és lágyított, tartós és nem deformálódik. A forgó sodrási szög ív statikusan kiegyensúlyozott és dinamikusan kiegyensúlyozott tesztelés és korrekció céljából. Kis vibrációval és alacsony zajszinttel rendelkezik. Az orsó nem termel hőt a hosszú távú, folyamatosan nagy sebességű műveletek során, és az orsó forgási sebessége gyors.

● Stabil feszültség: A szervomotor testreszabható feszítőelemként. A teljes felszívási feszültség beállítása után intelligens módon kiszámítja a két maghuzal feszültségét. Lehetővé teszi továbbá a kiegyenlítés és a felvételi sebesség precíz szabályozását a szervo mozgásvezérlővel, így stabil feszültséget ér el.

● Pontos hangmagasság: A világban kizárólag "külső erő és belső hajtómű precíziós átviteli mechanizmusa" összetett mechanikus átvitelt használ, hogy a motor teljesítményét a csavart orron kívül a benne lévő hajtókerékhez továbbítsa. Ha a fő hajtótengelyt állítja be mozgási viszonyítási alapnak, alkalmazzon szervo mozgásvezérlőket mind a csavaró íjhoz, mind a fő hajtótengelyhez, hogy precíz láncmozgás-szabályozást hajtson végre, és bármilyen sebességnél precíz emelkedést érjen el.

● Munkaerő-megtakarítás: Rugalmas menetvágóval felszerelt, zökkenőmentesen áthalad a szögletes íj fordulócsomópontján, és a befűzés 1 perc alatt elvégezhető. A huzal fordított irányban húzható ki a vezérlőpanel segítségével, ezzel megtakarítva a munkát.

● Intelligens: Receptkezelés, SOP receptek egy kattintással történő lekérése, egy kattintással történő indítás előkészítése, egy kattintással történő indítás; a csavarodási emelkedés dinamikus visszacsatolása, a hátracsavarási arány, a hibaészlelés/lekapcsolás észlelése/leállítás, amikor a mérő eléri, intelligens vezérlőpanel

● Alacsony meghibásodási arány: A sodrási szögív elektromos vezérlőelemei mind a bölcsőre vannak felszerelve, és minden jel zárt hurkú, elektromosan vezérelt a sodrott íj belsejében. A szénkefe gyűjtőgyűrűje csak háromfázisú tápellátást biztosít a sodrási szögív belsejének jelek továbbítása nélkül, hogy elkerülje a rossz érintkezést, az interferenciát és az alacsony meghibásodási arányt.

● Könnyű karbantartás: A Kínán kívüli ügyfelek testreszabhatják a Profinet buszvezérlést, amely biztosítja a gyors jelátvitelt és az alacsony interferenciát.

A hibaelhárítás és karbantartás a gép elhelyezkedésétől függetlenül elérhető a világ bármely országában vagy régiójában, amennyiben van kommunikációs hálózat, akkor gyorsan elérhető a távoli hibaészlelés, hibaelhárítás és karbantartás.
