Otthon / Termék / Konzolos egycsavaró gép / Sebesség-differenciál-felvevő típusú konzolos egycsavarású gép (horgonytárcsa nélkül)

Sebesség-differenciál-felvevő típusú konzolos egycsavarású gép (horgonytárcsa nélkül) Manufacturers

Vissza a listára
Konzolos egycsavaró gép

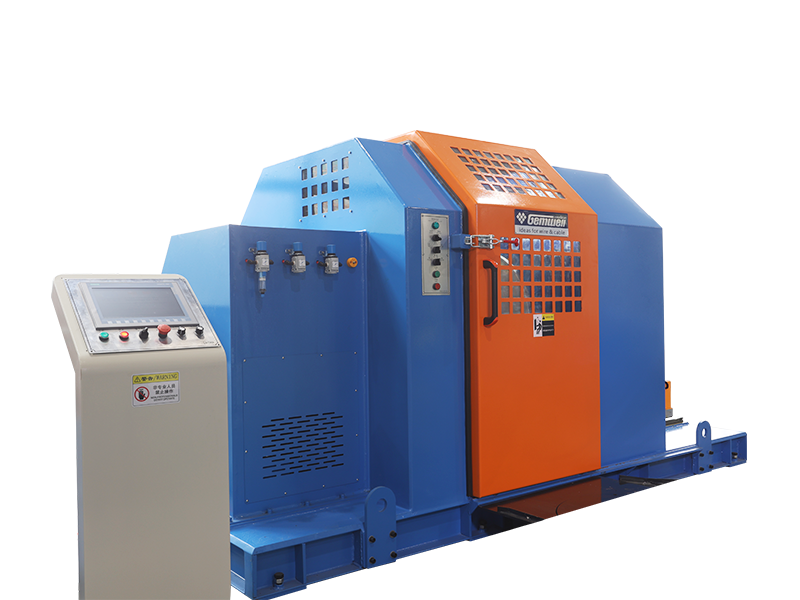

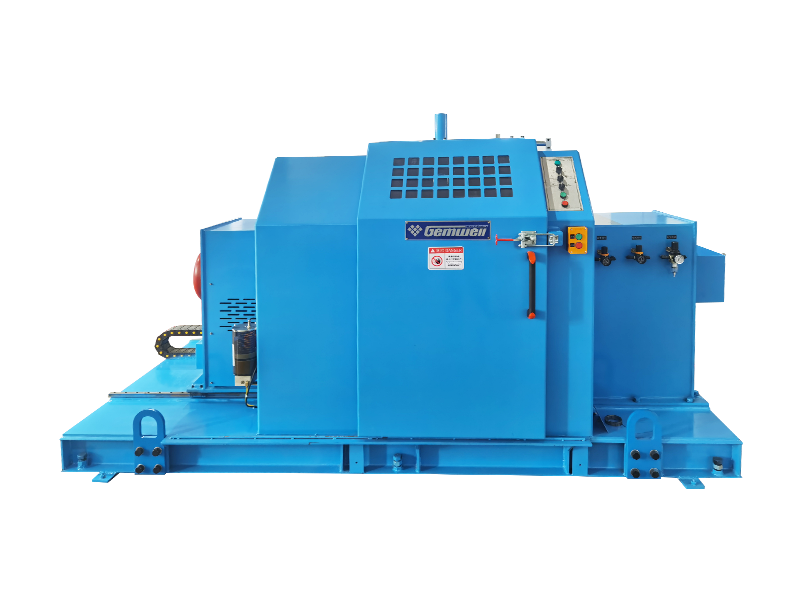

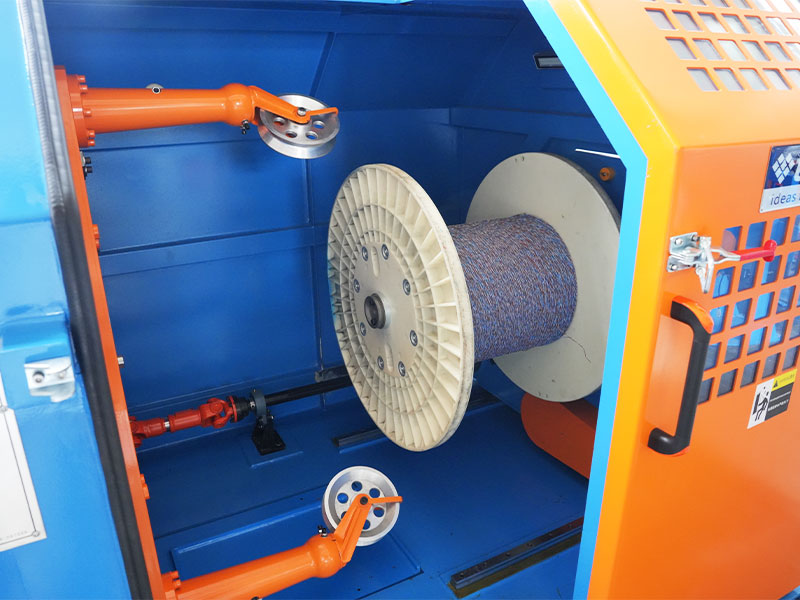

Sebesség-differenciál-felvevő típusú konzolos egycsavarású gép (horgonytárcsa nélkül)

Sebesség-differenciál felszedő típusú konzolos egycsavaró gép (horgonytárcsa nélkül) mechanikus erőátviteli forgócsappal rendelkezik a sodródó konzol és a sebességváltó tengelyen és a differenciálműön keresztüli felszedő között. A sodródó konzolos motor hajtja a sodródó konzolt és a differenciálművet, hogy állandó fordulatszámon szinkronban forogjanak, és az első állandó fordulatszámot továbbítja a differenciálműnek; a felszálló végén lévő motor a második változtatható fordulatszámot változtatható sebességgel továbbítja a differenciálműhöz. Az első állandó fordulatszámot és a második változtatható fordulatszámot szintetizálják egy harmadik változtatható fordulatszámmá, hogy a felvevő orsót forogni és felvenni a huzalt. A sodrási konzol állandó forgási sebessége és a felvevőorsó változó fordulatszáma között fordulatszám-különbség keletkezik. A fordulatszám-különbség aránya a sodrásszög beállításától függ. A csavart huzalok a sebességkülönbség miatt feltekerednek az orsóra. Ahogy a huzalok felhalmozódnak az orsón üresről telire, az átmérő fokozatosan növekszik. A vezérlőrendszer automatikusan beállítja a felfogó orsós motor második változtatható fordulatszámát, és a differenciálmű automatikusan a harmadik változtatható fordulatszámra keresztezi a felfogó orsót. Így a sodrott huzalok gyártása állandó vonalsebességgel tartható fenn. Ez a gép felszerelhető különféle típusú segédberendezésekkel, mint például kifizető állványokkal, középen forgó szalagozógépekkel és hosszirányú szalagozógépekkel, amelyek lehetővé teszik a különböző, 25 mm-en belüli külső átmérőjű huzalok kábelekbe csavarását. Magas termelési hatékonysággal, alacsony hibáival és magas költségű teljesítményével rendelkezik.

Vizsgálat +
ELŐTTIV：Könnyű, integrált típusú konzolos egycsavarású gép (külső kapaszkodó és aktív felvevő)
KÖVETKEZŐ：Nincs következő termék

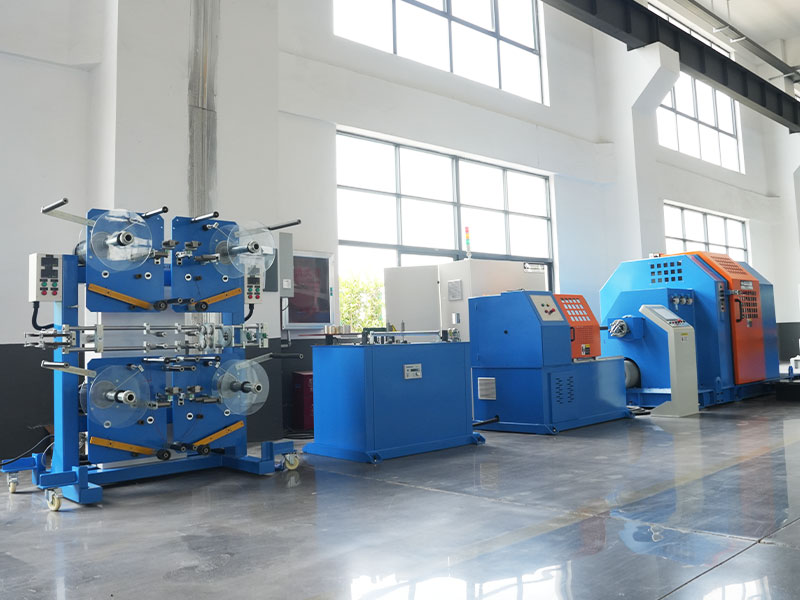

Product Details

ALKATRÉSZEK

● Kifizető állvány

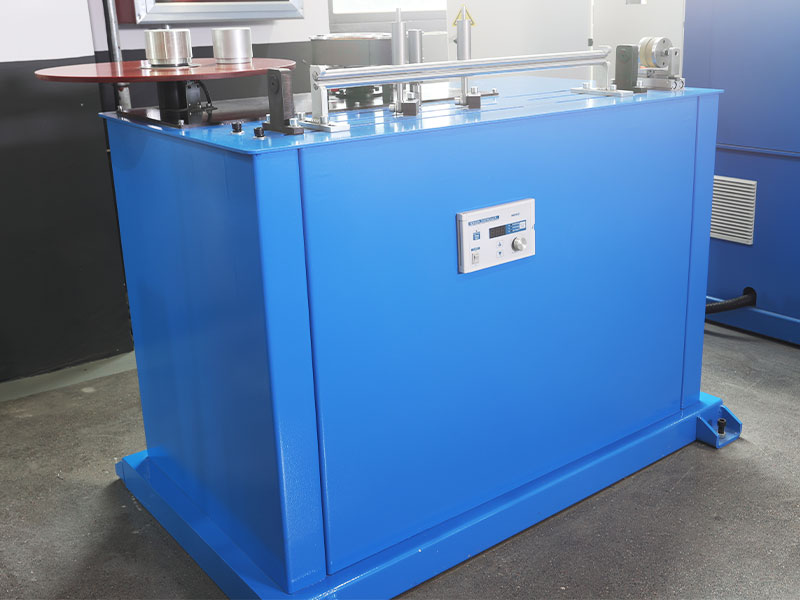

● Huzalkoncentrátor
● Állandó feszültségű hosszanti szalagos megmunkálás - opcionális

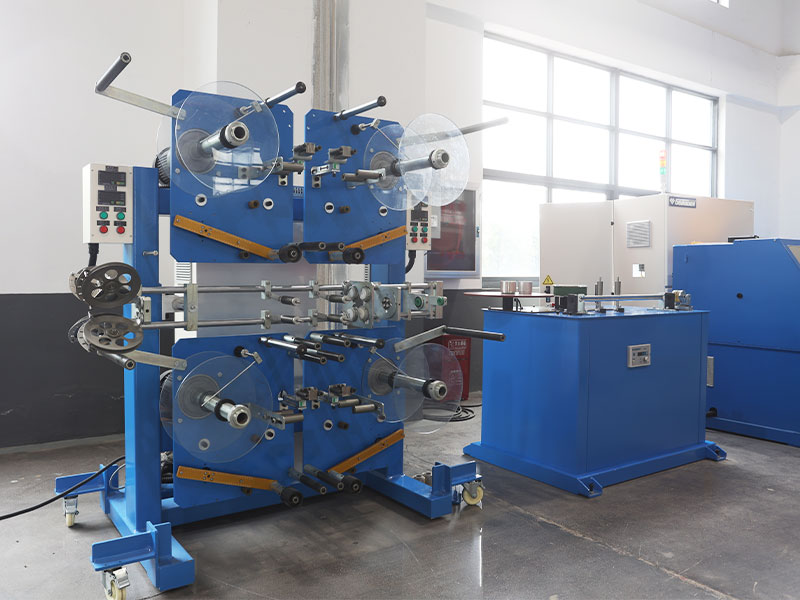

● Központi forgó ragasztógép - opcionális
● Sebesség-differenciál-felvevő típusú konzolos egycsavarású gép (horgonytárcsa nélkül)
● Vezérlőrendszer
● A perifériás segédberendezések testreszabhatók


MŰSZAKI ADATOK

Fő műszaki paraméterek 630 típusú 800-as típus 1000 típus 1250 típus
Megfelelő vezetéktípus A gép több lágyerű vezetékek, köztük nagyfrekvenciás vezetékek, adatkábelek, számítógépes kábelek és tápkábelek sodrására és kábelezésére alkalmas.
Maghuzal specifikációja Ø0,8-3,0 Ø1,5-4,0 Ø2,0-6,0 Ø3,5-8,0
A sodrott huzal külső átmérője Ø3-8 Ø5-12 Ø7-18 Ø10-25
Kifizetési előírások 400-500 400-630 400-630 630-800
Kifizetés típusa Különféle teljesítmény- vagy passzív kifizető állványokkal konfigurálható, mint például tengely típusú, tengely nélküli típus, hátsó csavarás stb.
Felvételi előírások 630x475 800x600 1000x750 1250x950
A tekercs belső furata Ø80 Ø80 Ø127 Ø127
A gép általános felépítése Vegyük az egycsavart főmodell középvonalát tengelynek, a gyártósor a kifizetéstől az átvételig lineárisan oszlik el egy osztott típusú struktúrában.
Stranding die A forma a huzalkoncentrátor mögötti formalyukhoz van rögzítve, szabványos forma külső átmérője 25.
Hátsó csavarás módszer A standard konfiguráció nem rendelkezik visszacsavarás funkcióval, de a visszacsavarás kifizetődő testreszabható, hogy a kábelezés során csavarodásmentes és rugalmasság érhető el.
Hátsó csavarási arány A szabványos konfigurációban nincs hátracsavarási arány, és a termék belső feszültségekkel rendelkezik. A visszacsavart kifizetés testreszabható 0% és 100% közötti visszacsavarási aránnyal
Stranding irány S/Z
Egycsavaró gép forgási sebessége MAX900 RPM MAX 750 RPM MAX600 RPM MAX 400 RPM
Vezeték sebességtartománya 20-100 20-100 20-100 20-100
Huzal csavart menetemelkedés 20-120 30-180 40-250 50-350
Hangmagasság pontossága Állandó sebességgel történő működés esetén a osztáspontosság ±2,5 mm-en belül van. Az indítási/leállítási folyamat során a hangmagasság pontossága ±4 mm-en belül van.
Konzolos anyag Könnyű és alacsony légellenállású téglalap alakú acélcső szerkezet.
Konzolos hatalom 7,5 kW 11 kW 22 kW 30 kW
Főmotor fék Pneumatikus tárcsafék Hidraulikus tárcsafék
Capstan típusú Sem belül, sem kívül nincs forgó hajtókerék. Ehelyett a drótot dinamikusan veszik a felszedő orsón felhalmozott átmérőből. Az enkóder érzékeli a gép vonalsebességét, és PID-sebesség-visszacsatolást biztosít a felvevő motornak.
A kerék átmérője Nem
Capstan teljesítmény Nem
Gazdatekercsemelés Hidraulikus raklap elektromos emelés
Orsófeszítési módszer Felső kúpos anya meghúzó felszedő orsó
Orsó Rakodósúly MAX 400 kg MAX 600 kg MAX 1000 kg MAX 1500 kg
Felvevő orsó teljesítménye 2,2 kW ＋differenciál 3,7 kW ＋ differenciálmű 5,5KW ＋differenciálmű 7,5 kW ＋differential
Felvevő huzal helyzetének elrendezése 0,75 kW 2,2 kW
Kifizető anyag kimerülésének észlelése Riasztás és automatikus leállítás, ha a magvezeték kifutni készül/riasztás és automatikus leállítás, ha a vezeték elszakad.
Kifizető feszültség típusa A szabvány szerint a feszültséget súlyblokkok mozgatásával vagy hozzáadásával/eltávolításával lehet állítani, és testreszabható a feszültség beállítására szervomotor segítségével.
Felvételi feszültség típusa A felszedő szakasznak nincs feszültség-beállító mechanizmusa. Ehelyett a kábelszerelvény csavarás utáni feszültségét az egyes kifizetőtekercsek feszességének beállításával érik el.
Ragasztóanyag AL, MYLAR, Pamut szalag, Nem szőtt anyag
A szalagtekercs külső átmérője Ø350 Ø450
Szalag szélessége 5-30 mm 8-40 mm
Lyuk a szalagtekercsen 50,8/76 Univerzális
Taping teljesítmény 2,2 kW 3.7KW
Szalagozási sebesség MAX 1800 RPM MAX 1500 RPM
Feszítőegységek szalagozása Szabványos mágneses porkuplung használata, a hiszterézis tengelykapcsoló testreszabható.
Ragasztószalag tárolási hossza 400mm, szalagcsere vezetékvágás nélkül.
Csíktörés vizsgálata Automatikus leállítás, ha a szalag kimerül és eltörik
Átfedési arány 0-50%, programbeállítás
Hosszanti szalagos feszítőegységek Szabványos mágneses porkuplung használata, a hiszterézis tengelykapcsoló testreszabható.
Hosszanti szalagos forma Más típusú varratcsomagoló csövek testreszabhatók.
Feszültség kijelző Alapfelszereltség feszültségkijelző nélkül. Kommunikációs típusú digitális nyomásérzékelő, feszültségtúllépés riasztás és automatikus leállítás testreszabható.
Képletkezelés Az egyedi összetétel-kezelő rendszer lehetővé teszi az olyan adatok PLC-be való betáplálását, mint a feszültség, hőmérséklet, külső átmérő, menetemelkedés, S/Z, vezeték tekercselési távolsága és légköri nyomás, ami támogatja az adatgyűjtést és a digitális gyártáshoz történő importálást.
Biztonsági védelem A hőmérséklet/rezgés/zaj/nyomás automatikus érzékelése és előrejelzése testreszabható a CE/CSA/UL szabványnak megfelelően.
Szikraérzékelés A Spark teszter személyre szabható.
Teljesítmény szabványok A szabvány 3 fázisú 380 V/50 Hz, és a tápegység testreszabható a különböző országokhoz és régiókhoz.




TERMÉK JELLEMZŐI

● Hatékony sebesség: Az egycsavarású konzolt statikus és dinamikus egyensúlyi tesztelésnek és kalibrálásnak vetik alá, ami kevesebb vibrációt és alacsony zajszintet eredményez. A főorsó folyamatosan nagy fordulatszámon működik anélkül, hogy hőt termelne, így garantálja a hatékony fordulatszámot.

● Széles körű alkalmazások: Ideális berendezés különféle maghuzalok nagy sebességű sodrásához, előnyös választás csavaró- és tekercsszalagos sorozatgyártáshoz.

● Hatékony vezetékelrendezés: A huzalelrendezési folyamat egy doboz alakú szerkezetet alkalmaz, ahol a huzaltekercs a huzalfelvevő dobozzal együtt egyenes vonalban előre-hátra mozog, biztosítva a gondosan szervezett huzalelrendezést.

● Intelligens: Receptkezelés, amely lehetővé teszi az SOP receptek egy kattintással történő lekérését, egy kattintással történő előkészítést az indításhoz és egy kattintással történő aktiválást; Dinamikus visszacsatolás biztosított a csavarodási emelkedésről és a nyomatékvisszaadásról, hibaérzékelés, kábelszakadás észlelés, mérőóráktól leállásig, intelligens vezérlés.

● Könnyű karbantartás: A Kínán kívüli ügyfelek testreszabhatják a Profinet buszvezérlés használatát, amely gyors és alacsony interferencia jelátvitelt biztosít. Mindaddig, amíg bármely országban vagy régióban létezik kommunikációs hálózat, a távoli hibaészlelési, hibaelhárítási és karbantartási szolgáltatások gyorsan megvalósíthatók.
