Otthon / Termék / Konzolos egycsavaró gép / Könnyű, integrált típusú konzolos egycsavarású gép (külső kapaszkodó és aktív felvevő)

Könnyű, integrált típusú konzolos egycsavarású gép (külső kapaszkodó és aktív felvevő) Manufacturers

Vissza a listára
Konzolos egycsavaró gép

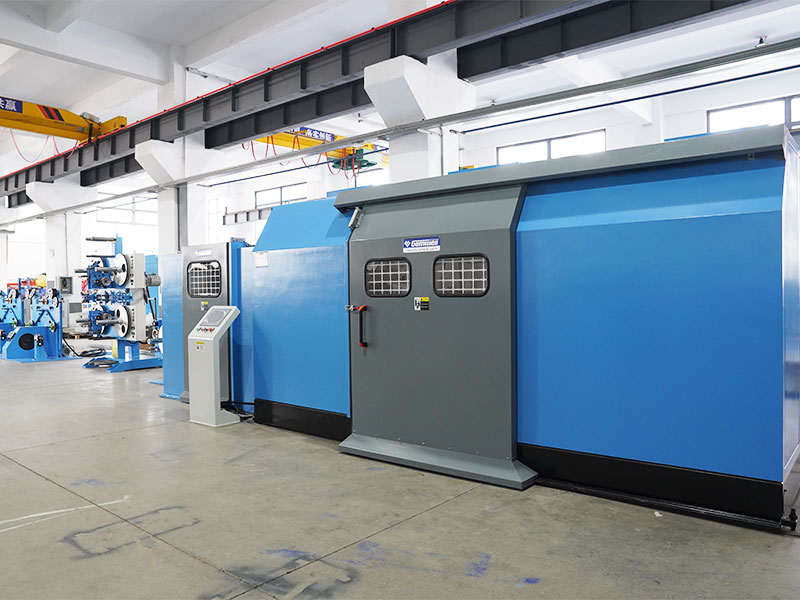

Könnyű, integrált típusú konzolos egycsavarású gép (külső kapaszkodó és aktív felvevő)

A sodródó konzol és a külső hajtókar egy darabban van összekötve, és szinkronban forog a könnyű teherbírású, integrált típusú konzolos egycsavaró géppel (külső konzol és aktív felvezetés). A felcsévélő orsó független motorhajtással van felszerelve, és koncentrikusan forog a sodródó konzollal. A sodródó konzolos motor meghajtja a sodró konzolt és a külső hajtótengely forgó részét, hogy állandó sebességgel szinkronban forogjanak; a felszedő motor a felszedő orsót változtatható fordulatszámon forgatja. A külső hajtótengely egy hajtókerékből és több többhornyú feszítőgörgőből áll. A motor hajtja a hajtókereket, hogy forogjon, a vezetékeket pedig állandó lineáris sebességgel haladjanak előre és csavarják. Amikor a többhornyú feszítőtárcsák előre és hátra mozognak a tengely mentén, feszültségjelet ad ki a felvevő orsó vezérlésére a sebesség szabályozása érdekében. A fordulatszám-különbség a konzol állandó fordulatszáma és a felvevőorsó változó fordulatszáma miatt alakul ki. A fordulatszám-különbség aránya a sodrásszög beállításától függ. A felcsavarodott huzalok a fordulatszám-különbség miatt a felvevő motor erejével az orsóra tekernek. Ahogy a huzalok felhalmozódnak a tekercsen üresről telire, az átmérő fokozatosan növekszik. A vezérlőrendszer automatikusan beállítja a felszedő motor változtatható fordulatszámát, a differenciálmű pedig automatikusan a harmadik változó fordulatszámra keresztben a felszedőorsóra. Így a sodrott huzalok gyártása állandó vonalsebességgel tartható fenn. Ez a gép felszerelhető különféle típusú segédberendezésekkel, például kifizető állványokkal, középen forgó csomagológépekkel és hosszirányú csomagológépekkel, hogy megvalósítsa a 10 mm-en belüli különböző huzalok csavarását. Magas a gyártási hatékonysága, alacsony a hibája, és a kész huzaltermékek kiváló teljesítménymutatókkal rendelkeznek. Ez a típus alkalmas magasabb teljesítményt igénylő vezetékek sodrására.

Vizsgálat +
ELŐTTIV：Nagy teherbírású, osztott típusú konzolos egycsavarású gép (külső tengelykapcsoló és nyomatékfelvevő)
KÖVETKEZŐ：Sebesség-differenciál-felvevő típusú konzolos egycsavarású gép (horgonytárcsa nélkül)
Product Details

ALKATRÉSZEK

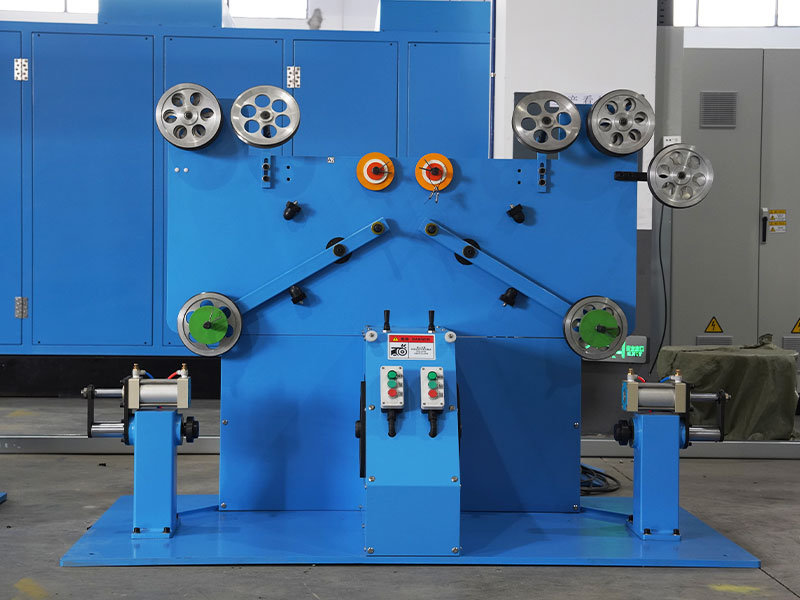

● Kifizető állvány
● Huzalkoncentrátor
● Állandó feszültségű hosszanti szalagos megmunkálás - opcionális

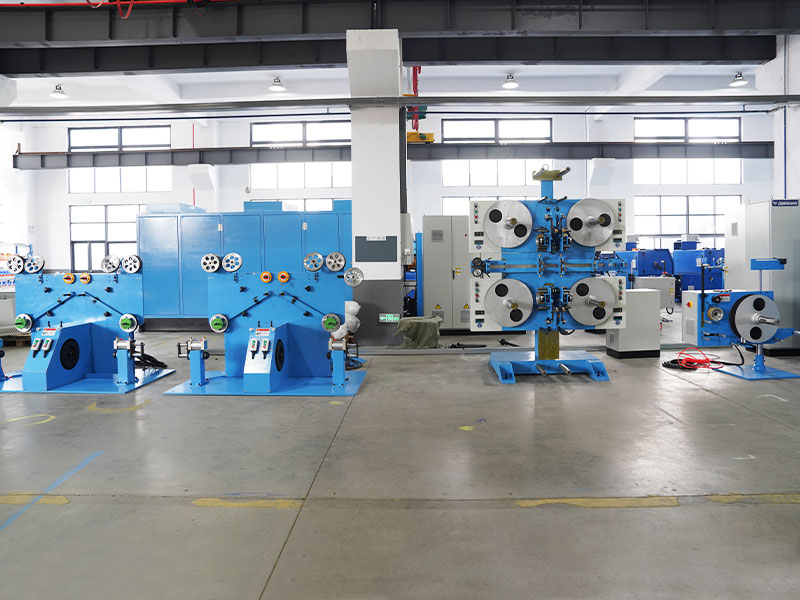

● Négyfejes hosszanti ragasztógép - opcionális
● Központi forgó ragasztógép - opcionális
● Kétkerekű, többhornyú forgócsap

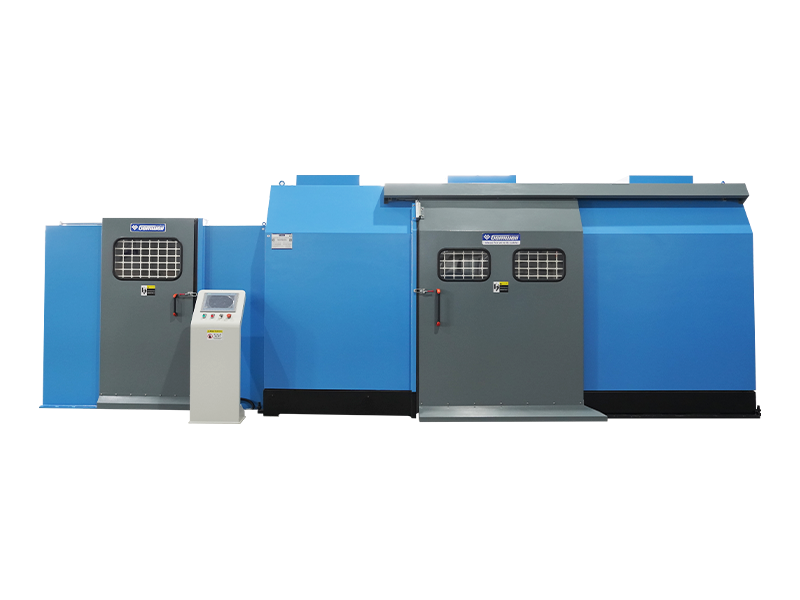

● Könnyű, integrált típusú konzolos egycsavarású gép (külső kapaszkodó és aktív felvevő)
● Vezérlőrendszer
● A perifériás segédberendezések testreszabhatók


MŰSZAKI ADATOK

Fő műszaki paraméterek 800-as típus 1000 típus
Megfelelő vezetéktípus Főleg UTP, FTP és más többmagos vezetékek sodrott kábeleihez, kis méretű nagyfrekvenciás vezetékekhez, húzóláncos vezetékekhez, vezérlőkábelekhez és egyéb kábelek sodrásához is alkalmas.
Maghuzal specifikációja Ø1,5-3,0
A sodrott huzal külső átmérője Ø4-9
Kifizetési előírások 400-500 400-630
Kifizetés típusa Különféle teljesítmény- vagy passzív kifizető állványokkal konfigurálható, mint például tengely típusú, tengely nélküli típus, hátsó csavarás stb.
Felvételi előírások 800x600 1000x750
A tekercs belső furata Ø80 Ø127

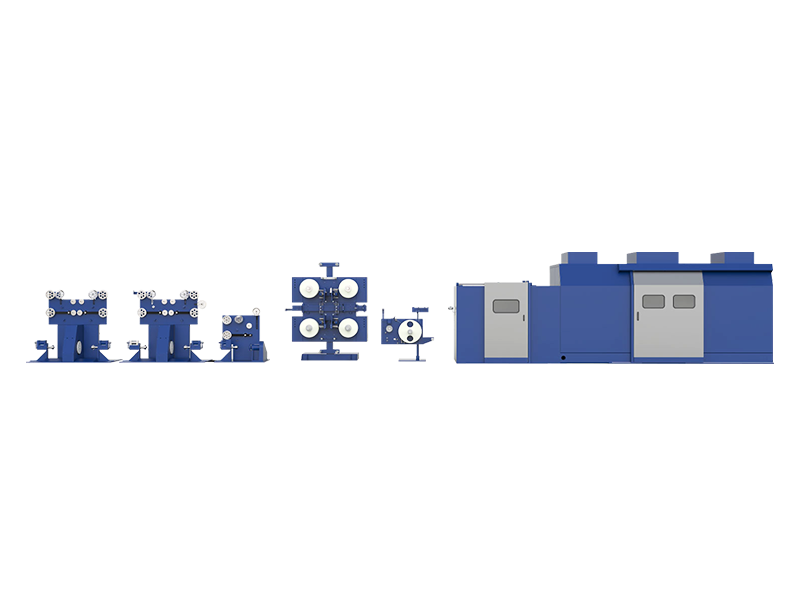

A gép általános felépítése Vegyük az egycsavart főmodell középvonalát tengelynek, a gyártósor a kifizetéstől az átvételig lineárisan oszlik el osztott típusú szerkezetben.
Stranding die A forma a huzalkoncentrátor mögötti formalyukhoz van rögzítve, szabványos forma külső átmérője 25.
Hátsó csavarás módszer A szabványos konfiguráció nem rendelkezik visszacsavarási funkcióval, de a visszacsavarás kifizetése testreszabható, hogy a kábelezés során csavarodásmentes és rugalmasság érhető el.
Hátsó csavarási arány A szabványos konfigurációban nincs hátracsavarási arány, és a termék belső feszültségekkel rendelkezik. A visszacsavart kifizetés testreszabható 0% és 120% közötti visszacsavarási aránnyal
Stranding irány S/Z
Egycsavaró gép forgási sebessége MAX800 RPM MAX700 RPM
Vezeték-sebesség tartomány 30-150
Huzal csavart menetemelkedés 50-300
Hangmagasság pontossága Állandó sebességgel történő működés esetén a osztáspontosság ±1,5 mm-en belül van. Az indítási/leállítási folyamat során a hangmagasság pontossága ±3 mm-en belül van.
Konzolos anyag Könnyű és alacsony légellenállású alumíniumötvözet hengeres spirálkaros szerkezet.
Konzolos hatalom 30 kW 45 kW
Főmotor fék Hidraulikus tárcsafék
Capstan típusú Egyhornyú kétkerekű hajtókar. A forgó test és a főváz huzalorsója közvetlenül kapcsolódik a gumiabroncs rugalmas tengelykapcsolóján keresztül. A hajtókerék egy rögzített kerék, és a külső motor teljesítménye hajtja a hajtókerék forgását a mechanikus szerkezeten keresztül. A hajtott kerék egy szabad kerék, amely képes lineáris oda-vissza mozgásra. A külső szervomotor állandó feszültséget ad át a hajtott kerékre mechanikus erőátvitelen keresztül.
A kerék átmérője Ø320
Capstan teljesítmény 7,5 kW
Hajtott kerékfeszítő motor 3,7 kW-os szervo motor
Gazdatekercsemelés Hidraulikus raklap elektromos emelés
Orsófeszítési módszer Felső kúpos anya meghúzó felszedő orsó
Orsó Rakodósúly MAX 600 kg MAX 1000 kg
Felvevő orsó teljesítménye 30 kW 45 kW
Felvevő huzal helyzetének elrendezése 1,5 kW
Kifizető anyag kimerülésének észlelése Riasztás és automatikus leállítás, ha a magvezeték kifutni készül/riasztás és automatikus leállítás, ha a vezeték elszakad.
Kifizető feszültség típusa A szabvány szerint a feszültséget súlyblokkok mozgatásával vagy hozzáadásával/eltávolításával lehet állítani, és testreszabható a feszültség beállítására szervomotor segítségével.
Felvételi feszültség típusa A forgó hajtótengely hajtott kereke és a feszítő szervomotor feszültséget generál a szíjátvitelen keresztül. A meghajtott kerék feszültségjelet ad ki, amikor a huzal elmozdulása meghúzza, és vezérli és visszajelzést küld a felvevő motor PID-sebességéről.
Ragasztóanyag AL, MYLAR, Pamut szalag, Nem szőtt anyag
A szalagtekercs külső átmérője MAXØ400
Szalag szélessége 5-35 mm
A szalagtekercs furata 50,8/76 Univerzális
Taping teljesítmény 2,2 kW
Szalagozási sebesség MAX 1800 RPM
Feszítőegységek szalagozása Szabványos mágneses porkuplung használata, a hiszterézis tengelykapcsoló testreszabható.
Ragasztószalag tárolási hossza 400mm, szalagcsere vezetékvágás nélkül.
Csíktörés vizsgálata Automatikus leállítás, ha a szalag kimerül és eltörik
Átfedési arány 0-50%, programbeállítás
Hosszanti szalagos feszítőegységek Szabványos mágneses porkuplung használata, a hiszterézis tengelykapcsoló testreszabható.
Hosszanti szalagos forma Más típusú varratcsomagoló csövek testreszabhatók.
Feszültség kijelző Alapfelszereltség feszültségkijelző nélkül. Kommunikációs típusú digitális nyomásérzékelő, feszültségtúllépés riasztás és automatikus leállítás testreszabható.
Képletkezelés Az egyedi összetétel-kezelő rendszer lehetővé teszi az olyan adatok PLC-be való betáplálását, mint a feszültség, hőmérséklet, külső átmérő, menetemelkedés, S/Z, vezeték tekercselési távolsága és légköri nyomás, ami támogatja az adatgyűjtést és a digitális gyártáshoz történő importálást.
Biztonsági védelem A hőmérséklet/rezgés/zaj/nyomás automatikus érzékelése és előrejelzése testreszabható a CE/CSA/UL szabványnak megfelelően.
Szikraérzékelés A Spark teszter személyre szabható.
Teljesítmény szabványok A szabvány 3 fázisú 380 V/50 Hz, és a tápegység testreszabható a különböző országokhoz és régiókhoz.




TERMÉK JELLEMZŐI

● Hatékony sebesség: Az egycsavarású konzolt statikus és dinamikus egyensúlyi tesztelésnek és kalibrálásnak vetik alá, ami kevesebb vibrációt és alacsony zajszintet eredményez. A főorsó folyamatosan nagy fordulatszámon működik anélkül, hogy hőt termelne, így garantálja a hatékony fordulatszámot.

● Pontos hangmagasság: A külső forgó hajtótengely több huzalmozgást hajt meg, pontos és stabil menetemelkedést hozva létre a fő csavarógép előtt. A hajtókerék állandó alsó átmérője és az egyéb zavaró tényezők hiánya miatt a menetemelkedés precíz és stabil marad.

● Stabil feszültség: A szervomotor által kiadott forgatónyomaték a forgó hajtótengelyen lévő hajtott kerékre kerül, és a felvevő feszültséget az ürestől a teli orsóig állandóan tartják, így a kész huzal nem sérül meg a terhelt orsó mérete miatt.

● Hatékony vezetékelrendezés: A huzalelrendezési folyamat egy doboz alakú szerkezetet alkalmaz, ahol a huzaltekercs a huzalfelvevő dobozzal együtt egyenes vonalban előre-hátra mozog, biztosítva a gondosan szervezett huzalelrendezést.

● Kevesebb hajlítás: A feszítőgörgő és a huzalvezető kerekek kialakítása nagy átmérőjű, csökkenti a huzal hajlását és elkerüli a pálya károsodását.

● Könnyebb működés: A gépalap akadálymentes, kúszórámpák nélkül. A huzaltekercsek közvetlenül a gépbe tolhatók a be- és kirakodáshoz, így a művelet egyszerűvé válik.

● Intelligens: Receptkezelés, amely lehetővé teszi az SOP receptek egy kattintással történő lekérését, egy kattintással történő előkészítést az indításhoz és egy kattintással történő aktiválást; Dinamikus visszacsatolás biztosított a csavarodási emelkedésről és a nyomaték visszatéréséről, hibaérzékelés, kábeltörés észlelés, métertől leállásig, intelligens vezérlés.

● Könnyű karbantartás: A Kínán kívüli ügyfelek testreszabhatják a Profinet buszvezérlés használatát, amely gyors és alacsony interferencia jelátvitelt biztosít. Mindaddig, amíg bármely országban vagy régióban létezik kommunikációs hálózat, a távoli hibaészlelési, hibaelhárítási és karbantartási szolgáltatások gyorsan megvalósíthatók.
