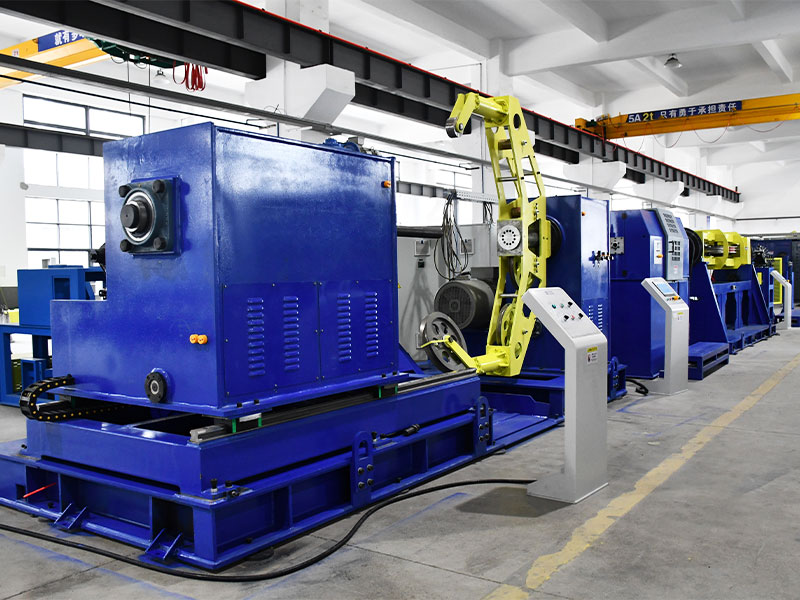

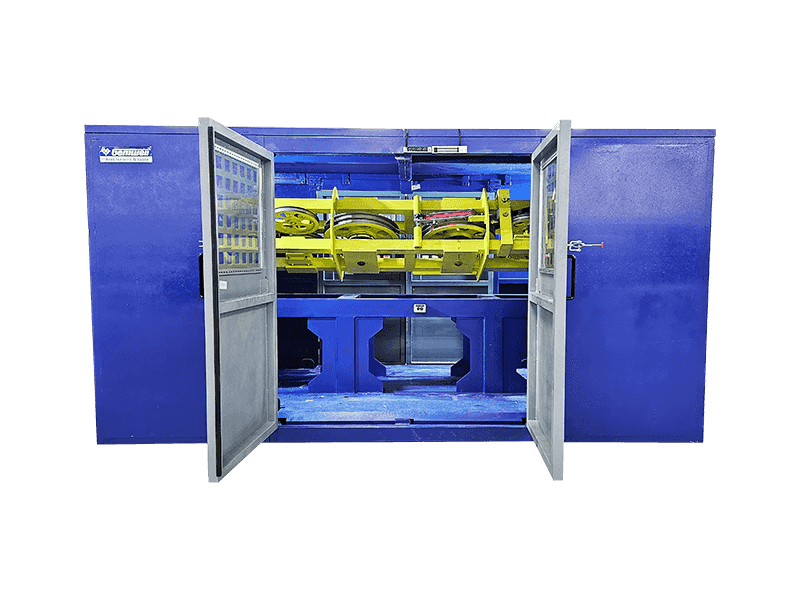

Nagy teherbírású, osztott típusú konzolos egycsavarású gép (külső tengelykapcsoló és nyomatékfelvevő)

A sodródó konzol el van választva a nagy teherbírású, osztott típusú konzolos egycsavaró gép (külső konzol és nyomatékfelvevő) külső hajtóművétől. A kettő mechanikusan forog és szinkronban forog. A felszedő orsó nyomatékmotorral van felszerelve, és koncentrikusan forog a sodródó konzollal. A sodródó konzolos motor meghajtja a sodró konzolt és a külső hajtótengely forgó részét, hogy állandó sebességgel szinkronban forogjanak; a felfogó motor hajtja a felszedő orsót, hogy változtatható sebességgel forgatja és feltekerje a vezetéket. A külső hajtótengely egy hajtókerékből és több többhornyú feszítőgörgőből áll. A motor hajtja a hajtókereket, hogy forogjon, a vezetékeket pedig állandó lineáris sebességgel haladjanak előre és csavarják. A fordulatszám-különbség a konzol állandó fordulatszáma és a felvevőorsó változó fordulatszáma miatt alakul ki. A fordulatszám-különbség aránya a sodrásszög beállításától függ. A felcsavarodott huzalok a fordulatszám-különbség miatt a felvevő motor erejével az orsóra tekernek. Ahogy a huzalok felhalmozódnak a tekercsen üresről telire, az átmérő fokozatosan növekszik. A vezérlőrendszer automatikusan beállítja a felszedő motor változtatható fordulatszámát, a differenciálmű pedig automatikusan a harmadik változó fordulatszámra keresztben a felszedőorsóra. Így a sodrott huzalok gyártása állandó vonalsebességgel tartható fenn. Ez a gép felszerelhető különböző típusú segédberendezésekkel, mint például kifizető állványok, középen forgó csomagológépek és hosszirányú csomagológépek, amelyek lehetővé teszik a különféle huzalok 10-30 mm-es külső átmérőjű csavarását. Magas a gyártási hatékonysága, alacsony a hibája, és a kész huzaltermékek kiváló teljesítménymutatókkal rendelkeznek. Ez a típus alkalmas magasabb teljesítményt igénylő vezetékek sodrására.

Vizsgálat +
ELŐTTIV：Nincs korábbi termék
KÖVETKEZŐ：Könnyű, integrált típusú konzolos egycsavarású gép (külső kapaszkodó és aktív felvevő)
Product Details

ALKATRÉSZEK

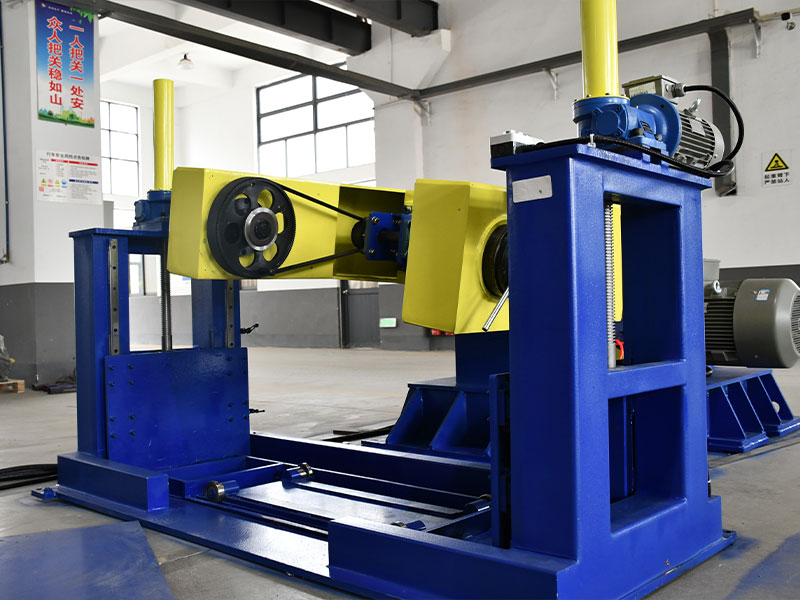

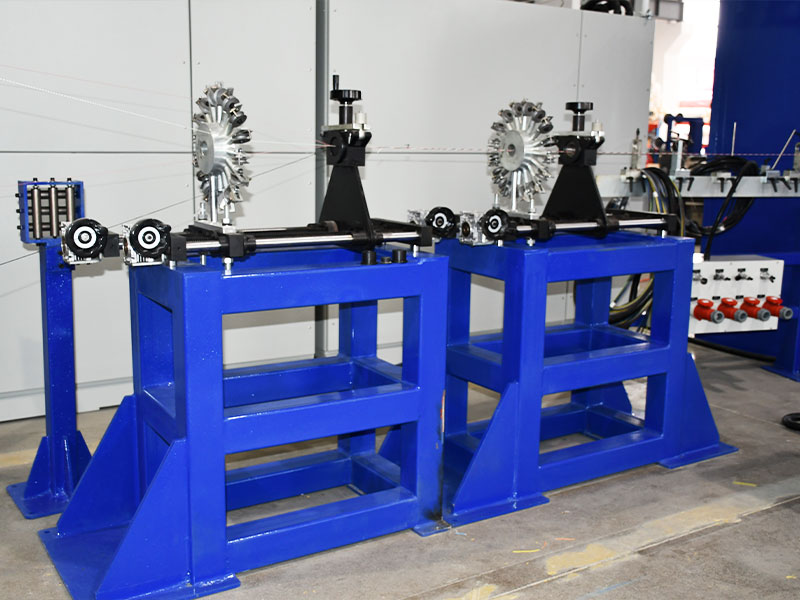

● Kifizető állvány

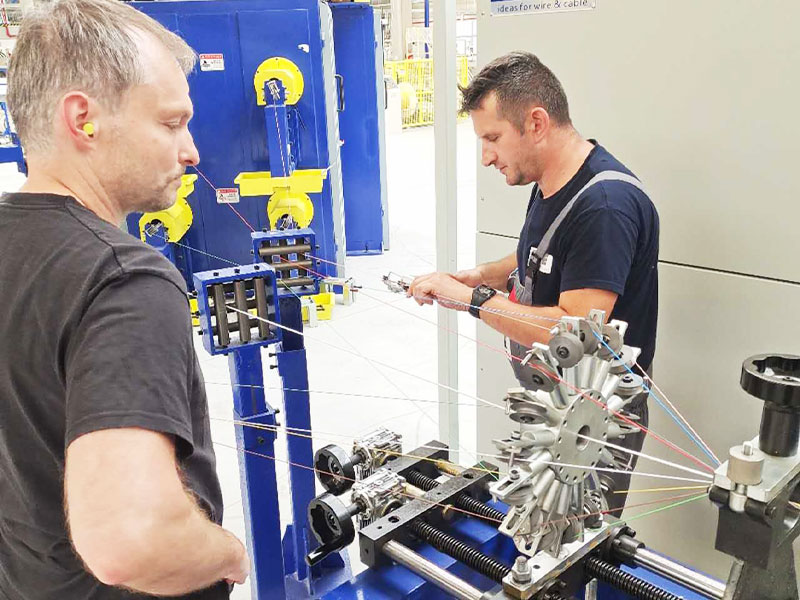

● Huzalkoncentrátor
● Állandó feszültségű hosszanti szalagos megmunkálás - opcionális

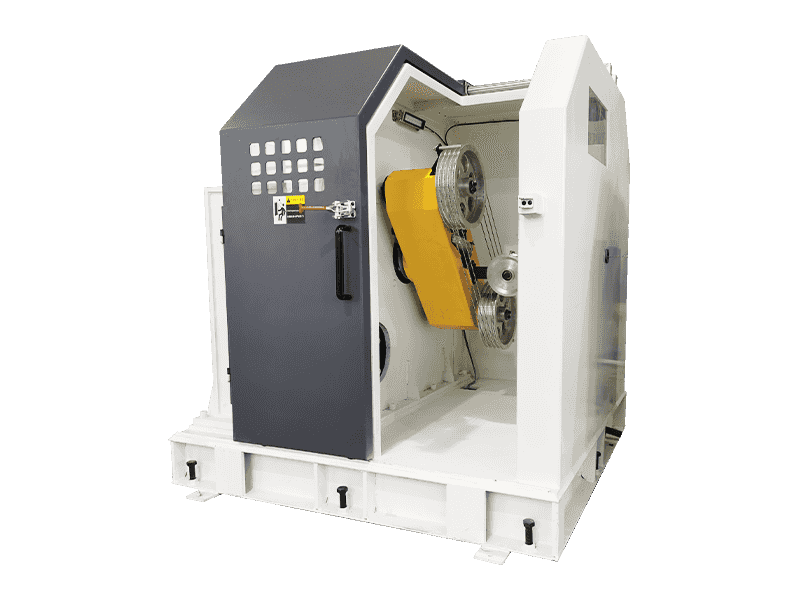

● Kétkerekű, többhornyú forgócsap
● Központi forgó ragasztógép - opcionális

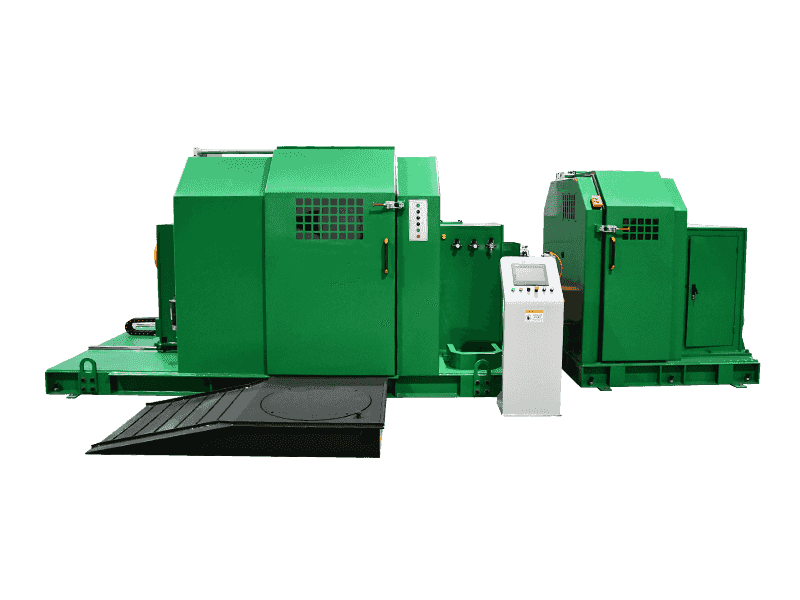

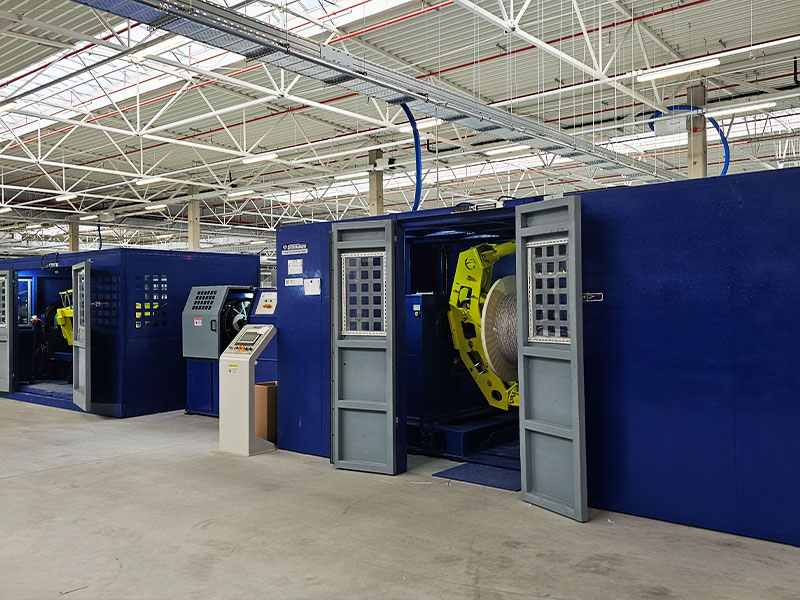

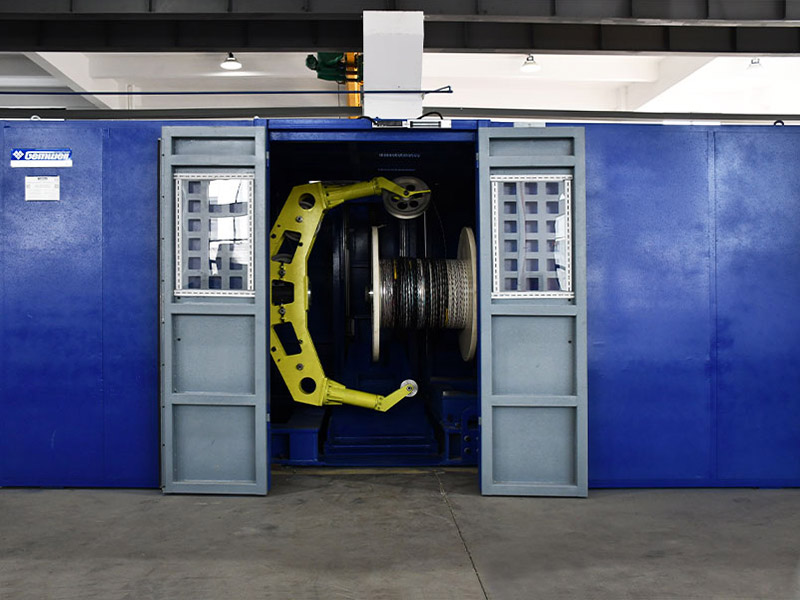

● Nagy teherbírású, osztott típusú konzolos egycsavarású gép (külső tengelykapcsoló és nyomatékfelvevő)

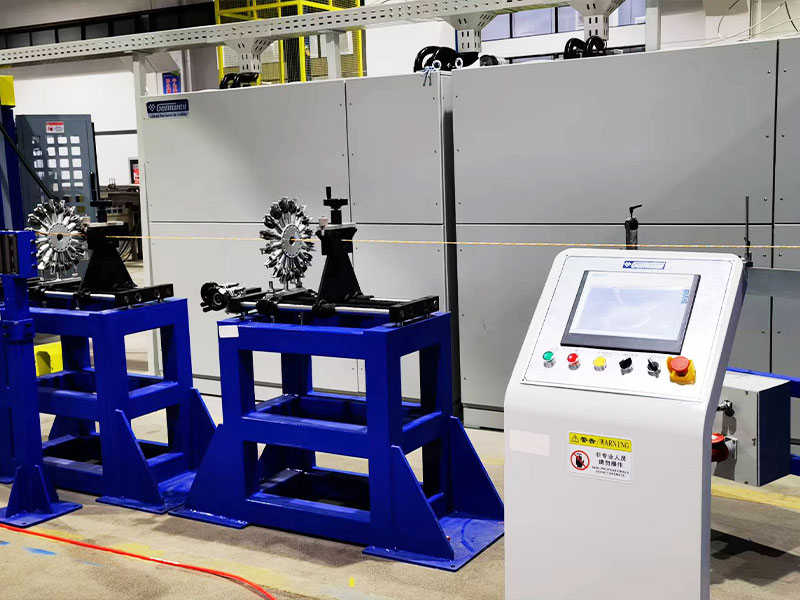

● Vezérlőrendszer
● A perifériás segédberendezések testreszabhatók


MŰSZAKI ADATOK

Fő műszaki paraméterek 630 típusú 800-as típus 1000 típus 1250 típus
Megfelelő vezetéktípus Alkalmas lánckábel, vezérlőkábel, tápkábel, adatkábel, tápkábel és egyéb több lágymagos vezetékek húzására nagy méretű kábelezésben.
Maghuzal specifikációja Ø0,8-3,0 Ø1,5-4,0 Ø2,0-6,0 Ø3,5-8,0
A sodrott huzal külső átmérője Ø3-8 Ø5-12 Ø7-18 Ø10-25
Kifizetési előírások 400-500 400-630 400-630 630-1000
Kifizetés típusa Különféle teljesítmény- vagy passzív kifizető állványokkal konfigurálható, mint például tengely típusú, tengely nélküli típus, hátsó csavarás stb.
Felvételi előírások 630x475 800x600 1000x750 1250x950
A tekercs belső furata Ø80 Ø127
A gép általános felépítése Vegyük az egycsavart főmodell középvonalát tengelynek, a gyártósor a kifizetéstől az átvételig lineárisan oszlik el osztott típusú szerkezetben.
Stranding die A forma a huzalkoncentrátor mögötti formalyukhoz van rögzítve, szabványos forma külső átmérője 25.
Hátsó csavarás módszer A standard konfiguráció tartalmaz egy elektromos meghajtású vagy passzív visszacsavarás kifizető gépet, amellyel visszacsavarható kifizetődő és rugalmas kábelképzés érhető el. Más típusú kifizető állványok is testreszabhatók.
Hátsó csavarási arány 0-120%
Stranding irány S/Z
Egycsavaró gép forgási sebessége MAX600 RPM MAX 500 RPM MAX 400 RPM MAX 320 RPM
Vezeték-sebesség tartomány 20-80 20-80 20-80 20-80
Huzal csavart menetemelkedés 20-120 30-180 40-250 50-350
Hangmagasság pontossága Állandó sebességgel történő működés esetén a osztáspontosság ±1,5 mm-en belül van. Az indítási/leállítási folyamat során a hangmagasság pontossága ±3 mm-en belül van.

Konzolos anyag Könnyű és alacsony légellenállású téglalap alakú acélcső szerkezet.
Konzolos hatalom 18,5 kW 30 kW 45 kW 55 kW
Főmotor fék Pneumatikus tárcsafék Hidraulikus tárcsafék
Capstan típusú A külső hajtótengely kétkerekű, hajtott kerékkel forgó hajtómű, amely a felcsévélő orsó dinamikus tekercselésének kumulatív átmérőjén keresztül veszi fel a huzalt. Az enkóder pedig érzékeli a teljes gép vonalsebességét, és PID-sebesség-visszajelzést ad a felvevő motornak.
Capstan típusú A forgó hajtótengely a fő twister elé kerül, a fő egységtől elválasztva. A forgó testet egy független motor hajtja. Többhornyú, kettős kerék hajtótengely-rendszerrel rendelkezik, fix kerékként a hajtókerékkel. A külső motor egy mechanikus szerkezeten keresztül mozgatja a hajtókereket. A hajtott kerék az a szabad kerék, amely lineárisan mozgatható. A külső szervomotor állandó feszültséget ad át a hajtott kerékre mechanikus erőátvitelen keresztül. Amikor a meghajtott kereket a vezeték húzza, feszültségjelet ad ki, így PID nyomaték visszacsatolást biztosít a felvevő motornak.
A kerék átmérője Ø250 Ø350 Ø500 Ø700
Capstan teljesítmény 3,7 kW 5,5 kW 22 kW 30 kW
Hajtott kerékfeszítő motor 3,7 kW servo motor 5,5 kW servo motor 7,5 kW-os szervo motor 11 kW-os szervo motor
Gazdatekercsemelés A hidraulikus raklap elektromos emelés és a felszedő orsó akadálymentesen hozzáférhet a nagygéphez.
Orsófeszítési módszer Felső kúpos anya meghúzó felszedő orsó
Orsó Rakodósúly MAX 400 kg MAX 600 kg MAX 1000 kg MAX 1500 kg
Felvevő orsó teljesítménye 11KW nyomaték üzemmód 15KW nyomaték üzemmód 22 kW torque mode 37KW nyomaték üzemmód
Felvevő huzal helyzetének elrendezése 1,5 kW
Kifizető anyag kimerülésének észlelése Riasztás és automatikus leállítás, ha a magvezeték kifutni készül/riasztás és automatikus leállítás, ha a vezeték elszakad.
Kifizető feszültség típusa A szabvány szerint a feszültséget súlyblokkok mozgatásával vagy hozzáadásával/eltávolításával lehet beállítani, és testreszabható a feszültség beállítására szervomotor segítségével.
Felvételi feszültség típusa A felfogó motor nyomatékának a huzal felhúzási feszültségének beállításával a motor nyomatéka automatikusan követi a huzaltekercselés növekedését, biztosítva a dinamikusan állandó feszültséget a huzal felhúzása során.
Ragasztóanyag AL, MYLAR, Pamut szalag, Nem szőtt anyag
A szalagtekercs külső átmérője Ø350 Ø450
Szalag szélessége 5-30 mm 8-40 mm
Szalagtekercs furata 50,8/76 Univerzális
Taping teljesítmény 2,2 kW 3,7 kW
Szalagozási sebesség MAX 1800 RPM MAX 1500 RPM
Feszítőegységek szalagozása Szabványos mágneses porkuplung használata, a hiszterézis tengelykapcsoló testreszabható.
Ragasztószalag tárolási hossza 400mm, szalagcsere vezetékvágás nélkül.
Csíktörés vizsgálata Automatikus leállítás, ha a szalag kimerül és eltörik
Átfedési arány 0-50%, programbeállítás
Hosszanti szalagos feszítőegységek Szabványos mágneses porkuplung használata, a hiszterézis tengelykapcsoló testreszabható.
Hosszanti szalagos forma Más típusú varratcsomagoló csövek testreszabhatók.
Feszültség kijelző Alapfelszereltség feszültségkijelző nélkül. Kommunikációs típusú digitális nyomásérzékelő, feszültségtúllépés riasztás és automatikus leállítás testreszabható.
Képletkezelés Az egyedi összetétel-kezelő rendszer lehetővé teszi az olyan adatok PLC-be való betáplálását, mint a feszültség, hőmérséklet, külső átmérő, menetemelkedés, S/Z, vezeték tekercselési távolsága és légköri nyomás, ami támogatja az adatgyűjtést és a digitális gyártáshoz történő importálást.
Biztonsági védelem A hőmérséklet/rezgés/zaj/nyomás automatikus érzékelése és előrejelzése testreszabható a CE/CSA/UL szabványnak megfelelően.
Szikraérzékelés A Spark teszter személyre szabható.
Teljesítmény szabványok A szabvány 3 fázisú 380 V/50 Hz, és a tápegység testreszabható a különböző országokhoz és régiókhoz.




TERMÉK JELLEMZŐI

● Hatékony sebesség: Az egycsavarású konzolt statikus és dinamikus egyensúlyi tesztelésnek és kalibrálásnak vetik alá, ami kevesebb vibrációt és alacsony zajszintet eredményez. A főorsó folyamatosan nagy fordulatszámon működik anélkül, hogy hőt termelne, így garantálja a hatékony fordulatszámot.

● Pontos hangmagasság: A külső forgó hajtótengely több huzalmozgást hajt meg, pontos és stabil menetemelkedést hozva létre a fő csavarógép előtt.

A hajtókerék állandó alsó átmérője és az egyéb zavaró tényezők hiánya miatt a menetemelkedés precíz és stabil marad.

● Hatékony vezetékelrendezés: A huzalelrendezési folyamat egy doboz alakú szerkezetet alkalmaz, ahol a huzaltekercs a huzalfelvevő dobozzal együtt egyenes vonalban előre-hátra mozog, biztosítva a gondosan szervezett huzalelrendezést.

● Kevesebb hajlítás: A feszítőgörgő és a huzalvezető kerekek kialakítása nagy átmérőjű, csökkenti a huzal hajlását és elkerüli a pálya károsodását.

● Könnyebb működés: A gépalap akadálymentes, kúszórámpák nélkül. A huzaltekercsek közvetlenül a gépbe tolhatók a be- és kirakodáshoz, így a művelet egyszerűvé válik.

● Intelligens: Receptkezelés, amely lehetővé teszi az SOP receptek egy kattintással történő lekérését, egy kattintással történő előkészítést az indításhoz és egy kattintással történő aktiválást; Dinamikus visszacsatolás biztosított a csavarodási emelkedésről és a nyomaték visszatéréséről, hibaérzékelés, kábeltörés észlelés, métertől leállásig, intelligens vezérlés.

● Könnyű karbantartás: A Kínán kívüli ügyfelek testreszabhatják a Profinet buszvezérlés használatát, amely gyors és alacsony interferencia jelátvitelt biztosít. Mindaddig, amíg bármely országban vagy régióban létezik kommunikációs hálózat, a távoli hibaészlelési, hibaelhárítási és karbantartási szolgáltatások gyorsan megvalósíthatók.
