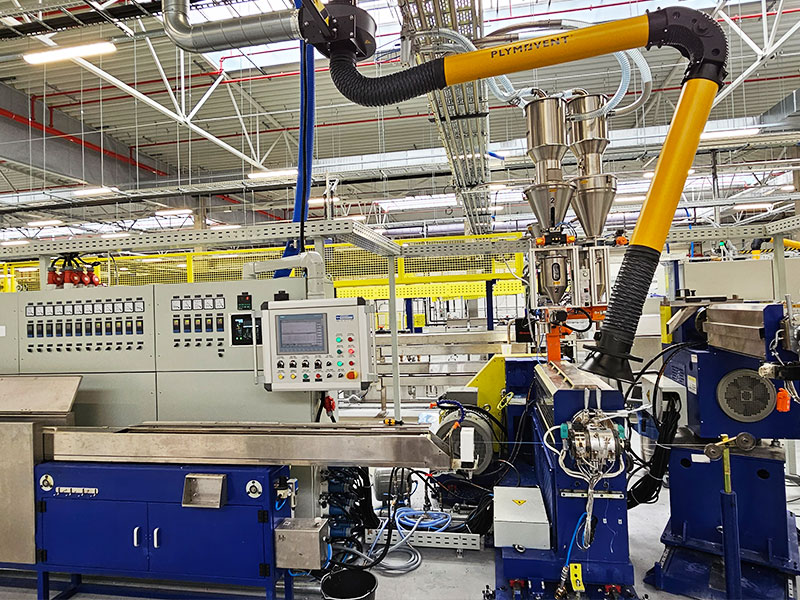

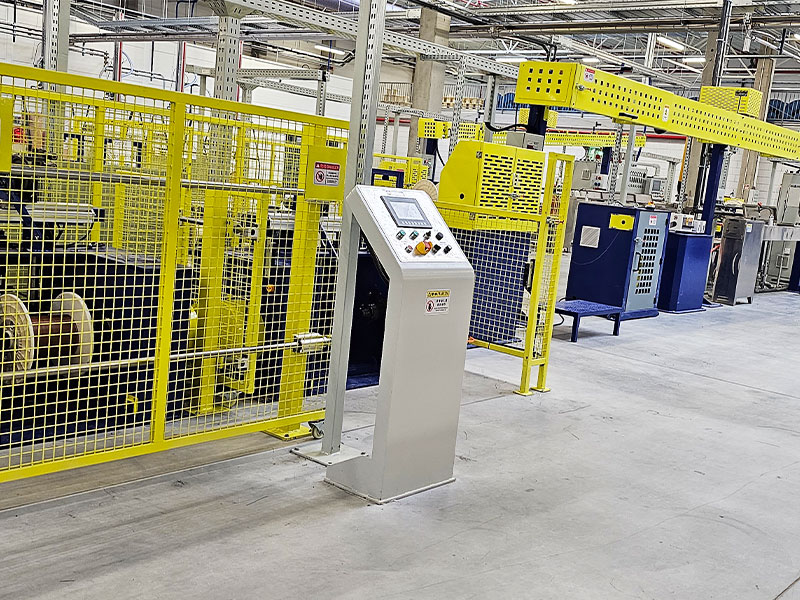

LSZH/XLPE/TPE/TPU maghuzal szigetelő extrudáló vonal

Az LSZH/XLPE/TPE/TPU Core Wire Insulation Extrusion Line egy nem szabványos berendezés testreszabással. A fő gépmodell általában 30-65 mm. Alkalmas elektronikus vezetékek, égésgátló vezetékek, tápkábelek és egyéb vezetékek tömör magos extrudálására. A fent említett extrudáló anyagok nagy viszkozitásúak, gyenge folyékonysággal és nagy ellenállással rendelkeznek. Ezért az extrudálás során erős a nyomás a csavarhengerben és a gépfejben. Az erős nyomás magas hőmérséklethez vezet. A magas hőmérséklet hatására az anyagok lebomlanak és öregszenek. Az elöregedett anyagok kis szilárd részecskék formájában lesznek a huzal felületén borítva, könnyű szikratörési pontokat képezni, ami termékhibákat okoz. Egy kívánatos, alacsony füsttartalmú, nulla halogénmagos huzalszigetelő extruder a következő jellemzőkkel rendelkezik: nagy főmotor hajtási teljesítmény, a csavar és a henger megfelelő hűtése, jó hőmérséklet-szabályozás, a szerszám áramlási csatorna jó folyékonysága penészzáródási nyomok nélkül, stabil huzalátmérő-tűrés és sima felület részecskék nélkül, stabil megtérülési és felvételi feszültség, valamint magas termelési hatékonyság. A különböző felhasználóknak más-más igényük lesz a berendezés megrendelésekor. Cégünk személyre szabott testreszabást tud támogatni a felhasználói igények szerint. Ami a hardvert illeti, számos modellt és alapvető kiegészítő márkát tudunk biztosítani a felhasználók számára, amelyek közül választhatnak. Villamos vezérlőszoftverek tekintetében gazdaságos és praktikus, illetve fejlett elektromos vezérlési módszereket is tudunk biztosítani. A különböző általános konfigurációk miatt ennek a gépnek az ára is nagymértékben változik. Ezért a fő tényező, amely meghatározza ennek a gépnek az árát, a felhasználó termékkonfigurációs szintű elhelyezése. Ezen túlmenően, mivel ez a termék egy nem szabványosított, testreszabott berendezés, amely csak kis tételben készül, hosszabb időt vesz igénybe a tervezés, a gyártás, a telepítés és a hibakeresés. A felhasználóknak elegendő beszerzési ciklust kell lefoglalniuk a kívánt termékszállítás eléréséhez.

Vizsgálat +
ELŐTTIV：Nincs korábbi termék
KÖVETKEZŐ：PVC/PE/PP/PU maghuzal szigetelő extrudáló vonal
Product Details

ALKATRÉSZEK

● Kifizető állvány
● Egyengető állvány
● Fő extruder
● Extruder fej
● Anyagszárító gép
● Állandó hőmérsékletű mozgatható füstcső
● Hűtővíz tartály
● Légfúvó fúvóka
● Járgány
● Huzalgyűjtő állvány
● Mérőszámláló
● Lézeres átmérőmérő
● Nagyfrekvenciás szikravizsgáló

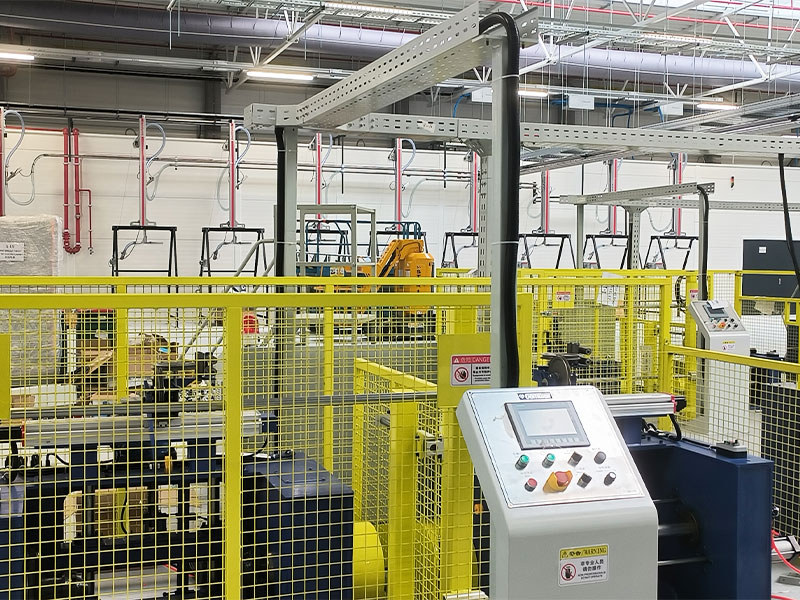

● Felvétel
● Elektromos vezérlődoboz
● A következők egyéni beállítások
● Előmelegítő
● Befecskendező gép
● Nyomtató
● BY-PASS anyagleeresztő szelep
● Vákuumos készülék
● Etetőgaratos szárító
● Csomódetektor
● Elektrosztatikus vízkondenzátorok
● Excentricitás mérő
● Elektronikus hirdetőtábla
● Egyéb perifériás segédberendezések testreszabhatók és hozzáadhatók.


MŰSZAKI ADATOK

Main Technical Parameters 30 25 típusú 35 25 típus 40-30 típus 45-35 típus 50-35 típus 60-40 típus 70-40 típus 80-40 típus
Megfelelő vezetéktípus Alkalmas nagyfrekvenciás vezetékekhez, adatkábelekhez, UL elektronikus vezetékekhez, BV/BVR épületvezetékekhez, tápkábelekhez, autóipari vezetékekhez és a rézhuzalvezető szilárd magos szigetelés extrudálásának egyéb vezetékeihez
Vezetékválaszték az Egyesült Államok szabványához AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-1
Vezető átmérő tartomány Ø0,13-0,40 mm Ø0,16-0,65 mm Ø0,20-0,81 mm Ø0,25-1,02mm Ø0,32-1,63 mm Ø0,40-2,59 mm AWG18-5 AWG12-2
Vezetőterület tartomány 0,01-0,15 m㎡ 0,02-0,35 m㎡ 0,03-0,75 m㎡ 0,1-1,5 m㎡ 0,2-2,5 m㎡ 0,5-6,0 m㎡ 1,02-4,62 mm Ø2,05-6,54 mm
Extrudált külső átmérő Ø0,3-1,0 mm Ø0,4-1,3 mm Ø0,5-1,8 mm Ø0,7-2,3 mm Ø0,8-2,8 mm Ø1,2-3,8 mm 1-16 m㎡ 3,5-35 m㎡
Vezeték-sebesség tartomány 15-150 m/perc 20-200 m/perc 30-300 m/perc 40-400 m/perc 50-500 m/perc 60-600 m/perc Ø1,8-6,0 mm Ø3,0-8,0 mm
A gép szerkezete Vegyük az extruderfejet központi tengelynek, minden alkatrész a kifizetéstől a felvételig lineárisan eloszlik. A szabványos extrudálósor középmagassága 1 méter, teljes hossza 20-25 méter
Kifizetés típusa Tengely nélküli aktív kifizető állvány, elektromos emelés, pneumatikus meghúzás, egyéb típusok, mint például szórólap kifizető, tengely típusú kifizető, súrlódási feszültség típusú kifizető és egyéb aktív vagy passzív kifizető állvány is testreszabható.
Kifizetési előírások Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Kifizető teljesítmény 3,7 kW 5,5 kW 7,5 kW
Kifizető feszültség típusa Az ellensúly blokkok mozgatásával vagy hozzáadásával/eltávolításával állíthatja be a feszültséget, és testre szabható a feszültség beállításához szervomotorral.
Egyengető állvány 5 kerekű vezetőegyenesítő állvány, a vezetőegyengető kerék külső átmérője Ø60, egyhorony, szerszámosládával.
Az előmelegítő típusa Vezetős előmelegítő rézhuzalokhoz, zárt sütőben lévő hőlevegős előmelegítő, vagy egyenesen átmenő típusú előmelegítő testre szabható.
A vezető előmelegítő teljesítménye 3KVA 5KVA 8KVA 10KVA
Extruder anyagkimenet 20kg/h 30kg/h 40kg/h 50kg/h 60kg/h 90kg/h 130 kg/h 150kg/h
Extruder teljesítmény 11 kW 15 kW 22 kW 30 kW 37 kW 55 kW
Csavar paraméterei L/D arány 28:1, tömörítési arány: LSZH1.2 egymenetes csavar / XLPE3.0 egymenetes csavar / TPE2.9 kétmenetes csavar / TPU2.9 kétmenetes csavar Az L/D arány 26:1, a csavar anyaga pedig Kínában gyártott 38CrMoAlA, és testreszabható.
Fűtés típusa Öntött alumínium fűtőgyűrűk a testhez, réz fűtőgyűrűk a nyakhoz, kvarc fűtőcsövek az extruderfej bilincsekhez/fejekhez/matricákhoz.
Hőmérséklet szabályozás Test3 bilincs1 nyak1 fej1 matrica1 Test4 bilincs1 nyak1 fej1 matrica1
Fűtési teljesítmény 4KW 6 kW 8 kW 9 kW 10 kW 14 kW 18 kW 22 kW
Hordó hűtés 3 szekciós centrifugális ventilátor 4 szekciós centrifugális ventilátor ＋ spirális rézcső keringtető víz
Etetőgaratos szárító 12 kg 25 kg 50 kg
Méhsejt tányér A gép 316-os rozsdamentes acélból készül galvanizálás nélkül. Belső irányítású áramlási szerkezettel rendelkezik, az áramlási lyukakat letörések kötik össze holt sarkok nélkül. A méhsejtlemez és a karima kúpos tömítőanyaggal van lezárva a szivárgás megakadályozása érdekében.
Fej típus U7-típusú automatikus központosító extruderfej, mély hornyú, alacsony nyomású külső futószalag egyenletes nyomásmozgása, testreszabható különböző szerkezetekkel, például egyrétegű / kettős réteg / egyetlen befecskendező szalag / kettős befecskendező csík stb., állítható és más típusú (automatikus központosító mikro állítható) is testreszabható.
Fej márka A gépfej Kínában készül, és testreszabható más márkákhoz, például EUROTEK, UNITEK, EUROCAB és MICRODIA
Fej bilincs A gépfej bilincsének két fele van, két fel-le csavarkészlettel, szinkronizáltan. Egyirányú csavarkulcs is mellékelhető, és más típusú gépfej bilincsek is testreszabhatók.
Fejszintezés A fejkarimás kettős rögzítőcsapos szerkezettel a fej magassági szintje hosszú ideig változatlan marad.
Mozgatható füstcső Állandó hőmérsékletű mozgatható füstcső, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Hűtővíz tartály 5 méteres egyrétegű U alakú tartály 10 méteres egyrétegű U alakú tartály, keringető vizes hűtőrendszer, nincs vízhűtő. A teljes tartály SUS304 anyagból készült. A kétrétegű U-alakú vagy W-alakú tartályok testreszabhatók.
Nagynyomású légfúvó fúvóka Fordított típusú fúvóka, POM anyag, dupla fúvószerkezet, mozgatható víztartályban, hűtővíztartályban, csappantyúban, más típusú fúvóka testre szabható.
Járgány type Egy kerékszíj típusú 3 hornyos osztott kerék Könnyű titán kopásálló, rozsdamentes acél dupla kerék hajtómű Anód alumínium dupla kerék tengely
Járgány wheel diameter Ø375 nagy szilárdságú titánötvözet dupla kerék típus Ø500 duplakerekes típus
Járgány power 3.7 szervo motor 3,7 szervó maotor, sebességváltó
Huzalfelhalmozó feszítő állvány Ferde huzalgyűjtő feszítőállvány, teljes hossza 12 méter, acéllemez pálya, könnyű futókocsi, 10 horony ＋ 9 horony a huzalgyűjtő kerékhez, teljes huzaltároló kapacitás 200 méter, szervomotor feszültség. Más típusok testreszabhatók.
Huzalgyűjtő kerék átmérője Ø100 Ø150, a kerék átmérője testreszabható Ø180, a kerék átmérője testreszabható Ø250, a kerék átmérője testreszabható
Mérőszámláló Vezetőkerék típusú mérőszámláló 400 mm-es mérőkerék kerületével. Kódolót használ a mérő korrekciós együtthatójának észlelésére, és lehetővé teszi a finombeállítást. Más típusú mérőszámláló készülékek is rendelkezésre állnak. Nyomógörgős mérőszámláló, 500mm méteres kerék kerülettel.
Felvétel type Kétfejű tengelyes típusú felfogó, automatikus tekercscsere típusú vagy egyéb nem tengelyes huzalfelvevő gépek testreszabhatók. Kétfejű tengely nélküli típus, elektromos emelés, pneumatikus meghúzás
Felvétel reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Felvétel power 2,2 kW 3,7 kW 5,5 kW
Felvétel wire arrangement 0.4KW servo motor  for wire arrange

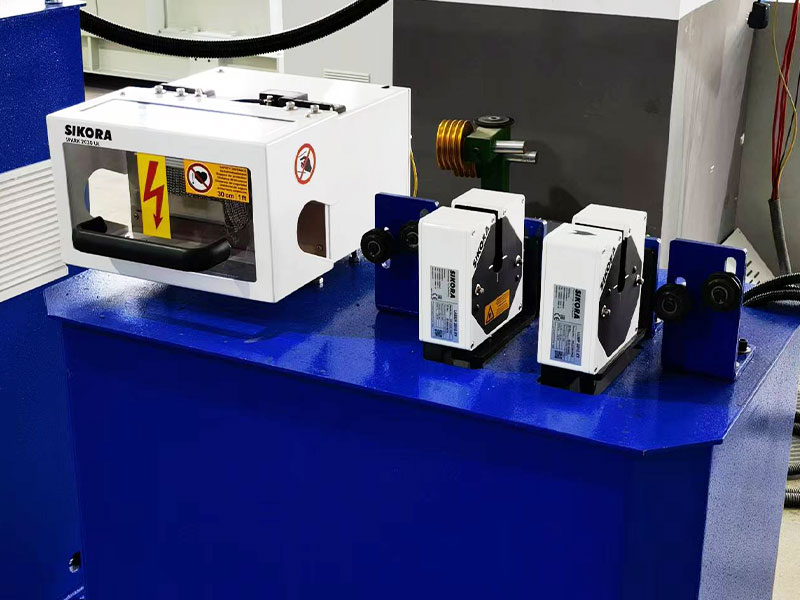

Lézeres átmérőmérő Made-in-Chian egytengelyes átmérőjű, mérési pontosság 0,0001, más márkák, mint például a SIKORA / ZUMBACH / PROTON / TAKIKAWA stb., testreszabhatók.
Nagyfrekvenciás szikravizsgáló Kínában gyártott, gyöngy típusú nagyfrekvenciás szikratesztelő, 0-15KV feszültség, más márkák, például CLINTON/SIKORA/PROTON testreszabható.
Villamos vezérlő doboz Környezetbarát égésgátló festékbevonatú VICTOR elektromos szekrény, WEINVIEW 10” HMI, SIEMENS PLC, SCHEIDER kapcsolók, RKC hőmérséklet szabályozó A motor és a frekvenciaváltó márkái személyre szabhatók.
Teljes teljesítmény 38 kW 50 kW 65 kW 70 kW 73 kW 88 kW 100 kW 125 kW

OPCIONÁLIS TESTRE SZABAD TERMÉKEK

Járgány wire drop device A maghuzal-szigetelő extrudáló kapaszkodó vezetékes leejtőeszköz nélkül testreszabható egy hozzáadásához.
Nyomáspróba Nyomásérzékelők vagy robbanásbiztos biztonsági szelepek testreszabhatók a fej peremén.
Nyomtató A tintanyomtatók vagy más típusok testreszabhatók.
Vákuumos elszívó A vákuumos elszívás a fejléc bemeneti vezetékénél testre szabható.
Hajszárító A nagy hatékonyságú hajszárító testreszabható, ha a gép nagy sebességű extrudálásban van.
Csomódetektor Testreszabható lehetőség csomófelismerési funkciók hozzáadására a mérőműszerhez kínai márkák átmérőjére, vagy testreszabható más márkák, például SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Víz statikus kapacitásmérő A víz statikus kapacitásmérői, mint például a BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA testre szabhatók.
Excentricitás mérő Excentricitás mérős, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Hűtő Szigetelt réteggel ellátott hűtő vagy tartály testre szabható.
Függő elektronikus tábla A kétoldalas LED-es elektronikus képernyők vagy más típusok támogatottak.
Intelligens képletkezelő rendszer Az intelligens készítménykezelő rendszerek testre szabhatók, és az olyan adatok, mint a felszívási feszültség, a tárolóvezeték feszültsége, az előmelegítési hőmérséklet, a befogadó hőmérséklet-szabályozása, az extrudálási átmérő, a felvevősor távolsága és a légnyomásértékek bekerülnek a PLC-be. Profinet busz kommunikációs módot használ, támogatja a MES adatgyűjtést és importálást, egygombos kihívásos gyártási folyamatot, egygombos indítást, és lehetővé teszi a digitális intelligens termékeket.
Perifériás segédberendezések Egyéb perifériatartozékok vagy speciális testreszabások a teljes géphez testreszabhatók.
Elektromos vezetékek 2,5 méteres légkábeltartó állvány, légcsövek, jelvezetékek és tápkábel leválasztással, vezetékbevezetés az elektromos vezérlődoboz tetejéről, testreszabható alternatív módszerek.
Biztonsági előírások szabvány A kínai CCC biztonsági szabványoknak megfelelően gyártva, és testreszabható a CE/CSA/UL biztonsági szabványoknak megfelelően.
Tápellátás szabványai Háromfázisú 380V/50Hz tápegység testreszabható feszültséggel és frekvenciával a különböző országokban és régiókban.




TERMÉK JELLEMZŐI

● Magas termelési hozam: Csavarra optimalizált kivitel, kopásálló, tapadásmentes, leesés nélküli krómozott, ragasztómentes elrejtés, gyors színváltás, nagy sorsebesség, nagy termelési hozam.

● Alkalmazások széles választéka: az anyagok típusától függően felszerelhető a megfelelő extrudercsavarral, amely egymenetes gradiens típusú, BM kétmenetes elválasztási típust és más típusú csavarokat biztosíthat.

● Szivárgásmentes kialakítás: Az egyedi tömítő- és pozicionáló szerkezetek biztosítják, hogy a karima ne szivárogjon ki az anyagból, és az extrudálófej magassági szintje hosszú távú használat esetén is stabil marad.

● Kiváló minőség: Szigetelt huzaltermékeink koncentrikussága 93% és 97% között mozog, a külső átmérő tűrése ±0,005.

● Pontos hőmérsékletszabályozás: ±1℃-on belül.

● Intelligens vezérlés: Testreszabható intelligens felügyeleti rendszereket biztosítunk, amelyek lehetővé teszik az SOP-képletek egy kattintással történő elérését, a gép egy kattintással történő előkészítését és indítását, valamint az intelligens működést.

● Könnyű karbantartás: A Kínán kívüli ügyfelek testreszabhatják a Profinet buszvezérlő rendszer használatát, amely biztosítja a gyors és alacsony interferencia jelátvitelt. Mindaddig, amíg bármely országban vagy régióban létezik kommunikációs hálózat, a távoli hibaészlelési, hibaelhárítási és karbantartási szolgáltatások gyorsan megvalósíthatók.
