Szilárd maghuzal szigetelő extrudálási vonal

PVC/PE/PP/PU maghuzal szigetelő extrudáló vonal

A PVC/PE/PP/PU maghuzalszigetelő extrudálási vonal egy nem szabványos berendezés, testreszabással. A fő gépmodell általában 30-65 mm. Alkalmas elektronikus vezetékek, jelvezetékek és egyéb vezetékek tömör magos extrudálására. Az extrudálási hőmérséklet közepes és alacsony hőmérséklet. Ez az iparág főbb maghuzal-extrudáló berendezése. Egy kiváló maghuzalszigetelő extruder a következő jellemzőkkel rendelkezik: egyenletes csavarplasztikázás, pontos hőmérséklet-szabályozás, nagy gépfej koncentrikusság, stabil huzalátmérő-tűrés, stabil kifizetődő és felszívási feszültség, valamint magas általános gépgyártási hatékonyság. A különböző felhasználóknak más-más igényük lesz a gép megrendelésekor. Cégünk személyre szabott testreszabást tud támogatni a felhasználói igények szerint. Ami a hardvert illeti, számos modellt és alapvető kiegészítő márkát tudunk biztosítani a felhasználók számára, amelyek közül választhatnak. Az elektromos vezérlőszoftverek tekintetében gazdaságos és praktikus vagy fejlett elektromos vezérlési módszereket is tudunk biztosítani. A különböző általános konfigurációk miatt ennek a gépnek az ára is nagymértékben változik. Ezért a fő tényező, amely meghatározza ennek a gépnek az árát, a felhasználó termékkonfigurációs szintű elhelyezése. Ezen túlmenően, mivel ez a termék egy nem szabványosított, testreszabott berendezés, csak kis tételben gyártják, hosszabb időt vesz igénybe a tervezés, a gyártás, a telepítés és a hibakeresés. A felhasználóknak elegendő beszerzési ciklust kell lefoglalniuk a kívánt termékszállítás eléréséhez.

Vizsgálat +
ELŐTTIV：LSZH/XLPE/TPE/TPU maghuzal szigetelő extrudáló vonal
KÖVETKEZŐ：Nincs következő termék
Product Details

ALKATRÉSZEK

● Kifizető állvány
● Egyengető állvány

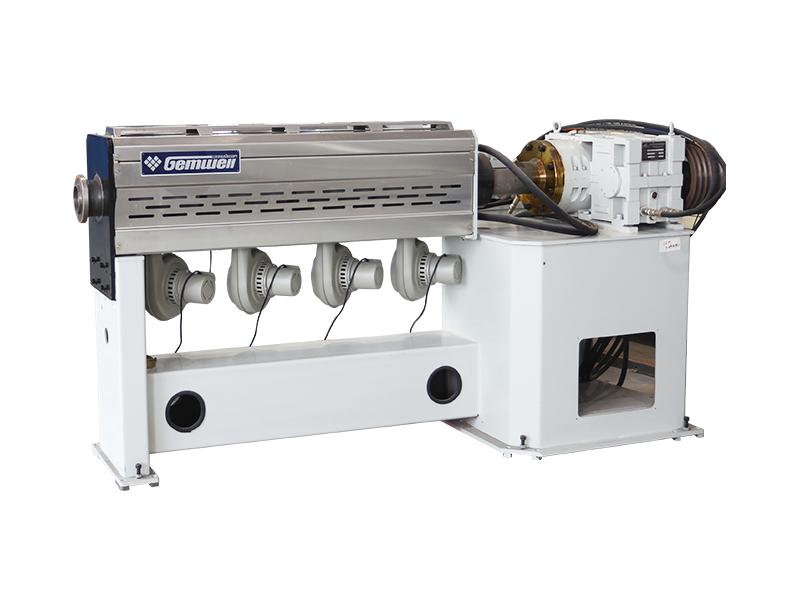

● Fő extruder
● Extruder fej
● Anyagszárító gép
● Állandó hőmérsékletű mozgatható füstcső
● Hűtővíz tartály
● Légfúvó fúvóka
● Járgány
● Huzalgyűjtő állvány
● Mérőszámláló
● Lézeres átmérőmérő
● Nagyfrekvenciás szikravizsgáló
● Felvétel
● Elektromos vezérlődoboz
● A következők egyéni beállítások
● Előmelegítő
● Befecskendező gép
● Nyomtató
● BY-PASS anyagleeresztő szelep
● Vákuumos készülék
● Etetőgaratos szárító
● Csomódetektor
● Elektrosztatikus vízkondenzátorok
● Excentricitás mérő
● Elektronikus hirdetőtábla
● Egyéb perifériás segédberendezések testreszabhatók és hozzáadhatók.


MŰSZAKI ADATOK

Fő műszaki paraméterek 30 25 típusú 35 25 típus 40 30 típusú 45 35 típusú 50 35 típusú 60 40 típusú 70 40 típusú 80 40 típusú
Megfelelő vezetéktípus Alkalmas nagyfrekvenciás vezetékekhez, adatkábelekhez, UL elektronikus vezetékekhez, BV/BVR épületvezetékekhez, tápkábelekhez, autóipari vezetékekhez és a rézhuzalvezető szilárd magos szigetelés extrudálásának egyéb vezetékeihez
Vezetékválaszték az Egyesült Államok szabványához AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-2
Vezető átmérő tartomány Ø0,13-0,40 mm Ø0,16-0,65 mm Ø0,20-0,81 mm Ø0,25-1,02mm Ø0,32-1,63 mm Ø0,40-2,59 mm 1,02-4,62 mm Ø2,05-6,54 mm
Vezetőterület tartomány 0,01-0,15 m㎡ 0,02-0,35 m㎡ 0,03-0,75 m㎡ 0,1-1,5 m㎡ 0,2-2,5 m㎡ 0,5-6,0 m㎡ 1-16 m㎡ 3,5-35 m㎡
Extrudált külső átmérő Ø0,3-1,0 mm Ø0,4-1,3 mm Ø0,5-1,8 mm Ø0,7-2,3 mm Ø0,8-2,8 mm Ø1,2-3,8 mm Ø1,8-6,0 mm Ø3,0-8,0 mm
Vezeték-sebesség tartomány 20-200 m/perc 40-400 m/perc

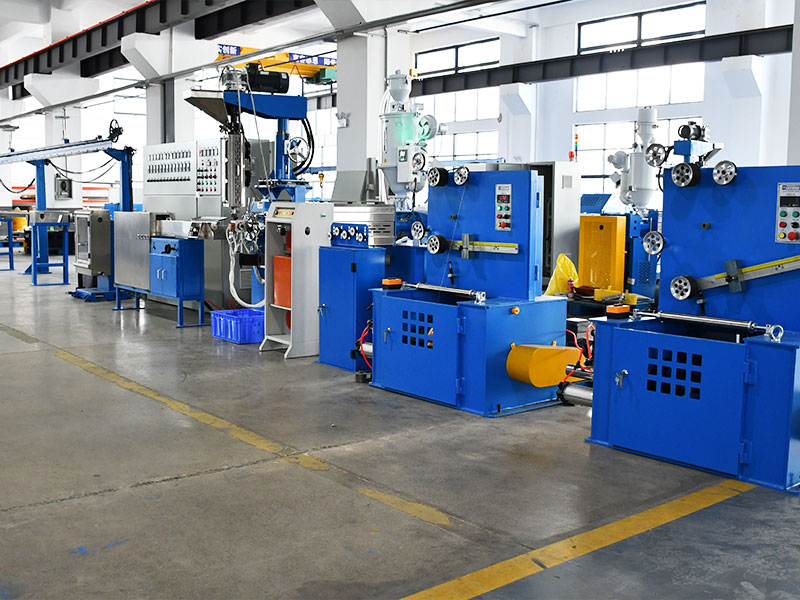

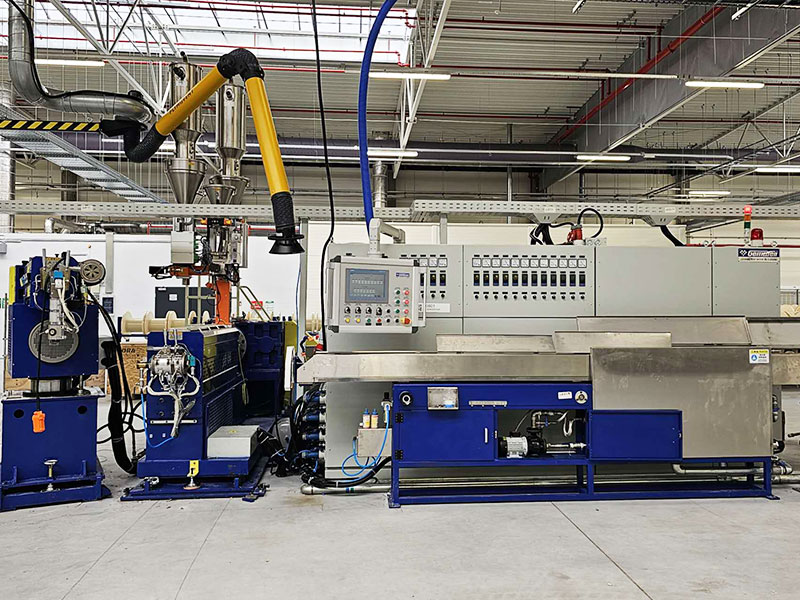

A gép szerkezete Vegyük az extruderfejet központi tengelynek, minden alkatrész a kifizetéstől a felvételig lineárisan eloszlik. A szabványos extrudálósor középmagassága 1 méter, teljes hossza 20-25 méter

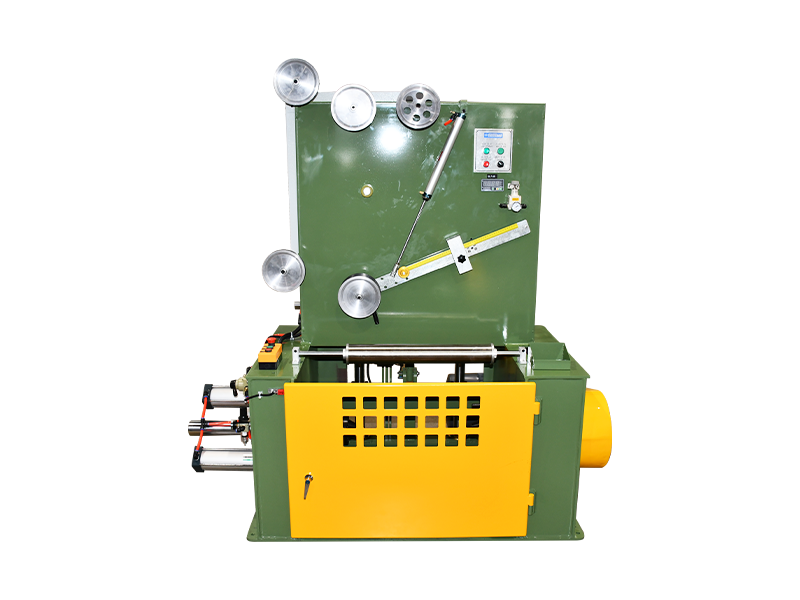

Kifizetés típusa Tengely nélküli aktív kifizető állvány, elektromos emelés, pneumatikus meghúzás, egyéb típusok, mint például szórólap kifizető, tengely típusú kifizető, súrlódási feszültség típusú kifizető és egyéb aktív vagy passzív kifizető állvány is testreszabható.
Kifizetési előírások Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Kifizető teljesítmény 3,7 kW 5,5 kW 7,5 kW
Kifizető feszültség típusa Az ellensúly blokkok mozgatásával vagy hozzáadásával/eltávolításával állíthatja be a feszültséget, és testre szabható a feszültség beállításához szervomotorral.
Egyengető állvány 5 kerekű vezetőegyenesítő állvány, a vezetőegyengető kerék külső átmérője Ø60, egyhorony, szerszámos dobozzal, testreszabható.
Az előmelegítő típusa Vezetős előmelegítő rézhuzalokhoz, zárt sütőben lévő hőlevegős előmelegítő, vagy egyenesen átmenő típusú előmelegítő testre szabható.
A vezető előmelegítő teljesítménye 3KVA 5KVA 8KVA 10KVA
Extruder anyagkimenet 20kg/h 30kg/h 40kg/h 50kg/h 60kg/h 90kg/h 130 kg/h 150kg/h
Extruder teljesítmény 7,5 kW 11 kW 15 kW 22 kW 30 kW 37 kW
Csavar paraméterei L/D:28:1, tömörítési arány: PVC 2.7 kétmenetes csavar/PE 3.2 egymenetes csavar/PP 3.2 egymenetes csavar/PU 3.2 egymenetes csavar Az L/D arány 26:1, a csavar anyaga pedig Kínában gyártott 38CrMoAlA, és testreszabható.
Fűtés típusa Öntött alumínium fűtőgyűrűk a testhez, réz fűtőgyűrűk a nyakhoz, kvarc fűtőcsövek az extruderfej bilincsekhez/fejekhez/matricákhoz.
Hőmérséklet szabályozás Test3 bilincs1 nyak1 fej1 matrica1 Test4 bilincs1 nyak1 fej1 matrica1
Fűtési teljesítmény 4KW 6 kW 8 kW 9 kW 10 kW 14 kW 18 kW 22 kW
Hordó hűtés 3 szekciós centrifugális ventilátor 4 szekciós centrifugális ventilátor
Etetőgaratos szárító 12 kg 25 kg 50 kg
Méhsejt tányér A gép 316-os rozsdamentes acélból készül galvanizálás nélkül. Belső irányítású áramlási szerkezettel rendelkezik, az áramlási lyukakat letörések kötik össze holt sarkok nélkül. A méhsejtlemez és a karima kúpos tömítőanyaggal van lezárva a szivárgás megakadályozása érdekében.
Fej típus U7-típusú automatikus központosító extruderfej, mély hornyos, alacsony nyomású külső futószalag egyenletes nyomásmozgása, testreszabható különböző szerkezetekkel, például egyrétegű / kétrétegű / egyetlen befecskendező szalag / kettős befecskendező csík stb., állítható és más típusú (automatikus központosító mikro állítható) is testreszabható.
Fej márka A gépfej Kínában készül, és testreszabható más márkákhoz, például EUROTEK, UNITEK, EUROCAB és MICRODIA
Fej bilincs A gépfej bilincsének két fele van, két fel-le csavarkészlettel, szinkronizáltan. Egyirányú csavarkulcs is mellékelhető, és más típusú gépfej bilincsek is testreszabhatók.
Fejszintezés A fejkarimás kettős rögzítőcsapos szerkezettel a fej magassági szintje hosszú ideig változatlan marad.
Mozgatható füstcső Állandó hőmérsékletű mozgatható füstcső, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.

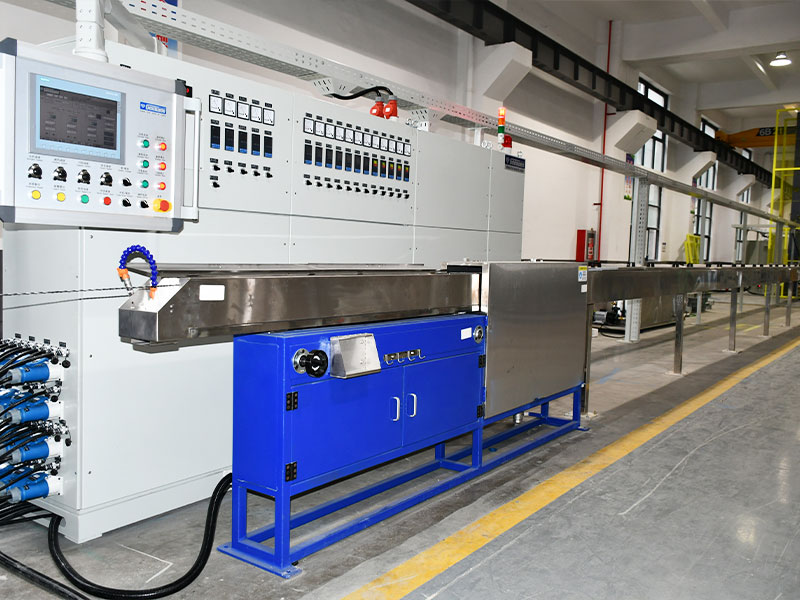

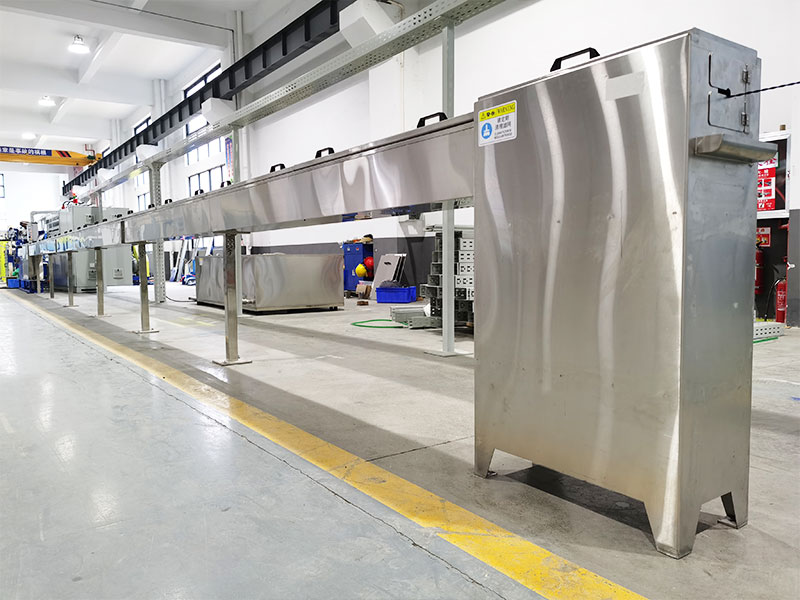

Hűtővíz tartály 5 méteres egyrétegű U alakú tartály 10 méteres egyrétegű U alakú tartály, keringető vizes hűtőrendszer, nincs vízhűtő. A teljes tartály SUS304 anyagból készült. A kétrétegű U-alakú vagy W-alakú tartályok testreszabhatók.
Nagynyomású légfúvó fúvóka Fordított típusú fúvóka, POM anyag, dupla fúvószerkezet, mozgatható víztartályban, hűtővíztartályban, csappantyúban, más típusú fúvóka testre szabható.
Járgány type Egy kerékszíj típusú 3 hornyos osztott kerék Könnyű titán kopásálló, rozsdamentes acél dupla kerék hajtómű Anód alumínium dupla kerék tengely
Járgány wheel diameter Ø375 titán ötvözet dupla kerék típus Ø500 duplakerekes típus
Járgány power 3.7 szervo motor 3,7 szervó maotor, sebességváltó
Huzalfelhalmozó feszítő állvány Ferde huzalgyűjtő feszítőállvány, teljes hossza 12 méter, acéllemez pálya, könnyű futókocsi, 10 horony ＋ 9 horony a huzalgyűjtő kerékhez, teljes huzaltároló kapacitás 200 méter, szervomotor feszültség. Más típusok testreszabhatók.
Huzalgyűjtő kerék átmérője Ø100 Ø150, a kerék átmérője testreszabható Ø180, a kerék átmérője testreszabható Ø250, a kerék átmérője testreszabható
Mérőszámláló Vezetőkerék típusú mérőszámláló 400 mm-es mérőkerék kerületével. Kódolót használ a mérő korrekciós együtthatójának észlelésére, és lehetővé teszi a finombeállítást. Más típusú mérőszámláló készülékek is rendelkezésre állnak. Nyomógörgős mérőszámláló, 500mm méteres kerék kerülettel.
Felvétel type Kétfejű tengelyes típusú felfogó, automatikus tekercscsere típusú vagy egyéb nem tengelyes huzalfelvevő gépek testreszabhatók. Kétfejű tengely nélküli típus, elektromos emelés, pneumatikus meghúzás
Felvétel reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Felvétel power 2,2 kW 3,7 kW 5,5 kW
Felvétel wire arrangement 0,4 kW-os szervomotor a vezetékek elrendezéséhez

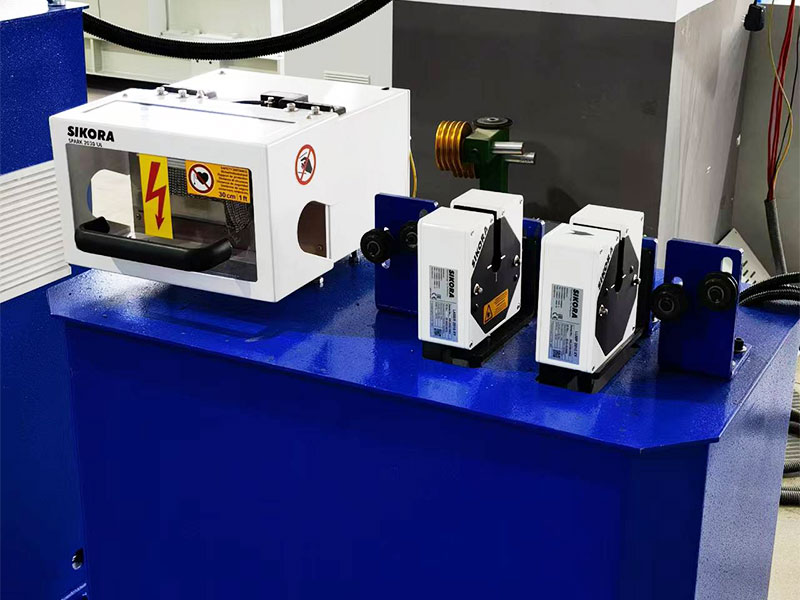

Lézeres átmérőmérő Made-in-Chian egytengelyes átmérőmérő, mérési pontosság 0,001, más márkák, mint például a SIKORA/ZUMBACH/PROTON/TAKIKAWA testre szabható.
Nagyfrekvenciás szikravizsgáló Kínában gyártott nagyfrekvenciás szikratesztelő, 0-15KV feszültség, más márkák, például CLINTON/SIKORA/PROTON testreszabható.
Villamos vezérlő doboz Környezetbarát égésgátló festékbevonatú VICTOR elektromos szekrény, WEINVIEW 10” HMI, SIEMENS PLC, SCHEIDER kapcsolók, RKC hőmérséklet szabályozó A motor és a frekvenciaváltó márkái személyre szabhatók.
Teljes teljesítmény 38 kW 50 kW 65 kW 68 kW 73 kW 85 kW 100 kW 125 kW


OPCIONÁLIS TESTRE SZABAD TERMÉKEK

Járgány wire drop device A maghuzal-szigetelő extrudáló kapaszkodó vezetékes leejtőeszköz nélkül testreszabható egy hozzáadásához.
Nyomáspróba Nyomásérzékelők vagy robbanásbiztos biztonsági szelepek testreszabhatók a fej peremén.
Nyomtató A tintanyomtatók vagy más típusok testreszabhatók.
Vákuumos elszívó A vákuumos elszívás a fejléc bemeneti vezetékénél testre szabható.
Hajszárító A nagy hatékonyságú hajszárító testreszabható, ha a gép nagy sebességű extrudálásban van.
Csomódetektor Testreszabható lehetőség csomófelismerési funkciók hozzáadására a mérőműszerhez kínai márkák átmérőjére, vagy testreszabható más márkák, például SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Víz statikus kapacitásmérő A víz statikus kapacitásmérője, például BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA testreszabható.
Excentricitás mérő Excentricitás mérő, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Hűtő Hűtő vagy tartály szigetelt réteggel testreszabható.
Függő elektronikus tábla A kétoldalas LED-es elektronikus képernyők vagy más típusok támogatottak.
Intelligens képletkezelő rendszer Az intelligens készítménykezelő rendszerek testreszabhatók, és az olyan adatok, mint a felszívási feszültség, a tárolóvezeték feszültsége, az előmelegítési hőmérséklet, a befogadó hőmérséklet-szabályozása, az extrudálási átmérő, a felvevősor távolsága, a légnyomásértékek bekerülnek a PLC-be. Profinet busz kommunikációs módot használ, támogatja a MES adatgyűjtést és importálást, egygombos kihívásos gyártási folyamatot, egygombos indítást, és lehetővé teszi a digitális intelligens termékeket.
Perifériás segédberendezések Egyéb perifériatartozékok vagy speciális testreszabások a teljes géphez testreszabhatók.
Elektromos vezetékek 2,5 méteres légkábeltartó állvány, légcsövek, jelvezetékek és tápkábel szigeteléssel elhelyezve, vezetékbevezetés a tetejéről elektromos vezérlődoboz, testreszabható alternatív módszerek.
Biztonsági előírások szabvány A kínai CCC biztonsági szabványoknak megfelelően gyártva, és testreszabható a CE/CSA/UL biztonsági szabványoknak megfelelően.
Tápellátás szabványai Háromfázisú 380V/50Hz tápegység testreszabható feszültséggel és frekvenciával a különböző országokban és régiókban.




TERMÉK JELLEMZŐI

● Magas termelési hozam: Csavarra optimalizált kivitel, kopásálló, tapadásmentes, leesés nélküli krómozott, ragasztómentes elrejtés, gyors színváltás, nagy sorsebesség, nagy termelési hozam.

● Alkalmazások széles választéka: az anyagok típusától függően felszerelhető a megfelelő extrudercsavarral, amely egymenetes gradiens típusú, BM kétmenetes elválasztási típust és más típusú csavarokat biztosíthat.

● Szivárgásmentes kialakítás: Az egyedi tömítő- és pozicionáló szerkezetek biztosítják, hogy a karima ne szivárogjon ki az anyagból, és az extrudálófej magassági szintje hosszú távú használat esetén is stabil marad.

● Kiváló minőség: Szigetelt huzaltermékeink koncentrikussága 93% és 97% között mozog, a külső átmérő tűrése ±0,003.

● Pontos hőmérsékletszabályozás: ±1℃-on belül.

● Intelligens vezérlés: Testreszabható intelligens felügyeleti rendszereket biztosítunk, amelyek lehetővé teszik az SOP-képletek egy kattintással történő elérését, a gép egy kattintással történő előkészítését és indítását, valamint az intelligens működést.

● Könnyű karbantartás: A Kínán kívüli ügyfelek testreszabhatják a Profinet buszvezérlő rendszer használatát, amely biztosítja a gyors és alacsony interferencia jelátvitelt. Mindaddig, amíg bármely országban vagy régióban létezik kommunikációs hálózat, a távoli hibaészlelési, hibaelhárítási és karbantartási szolgáltatások gyorsan megvalósíthatók.
